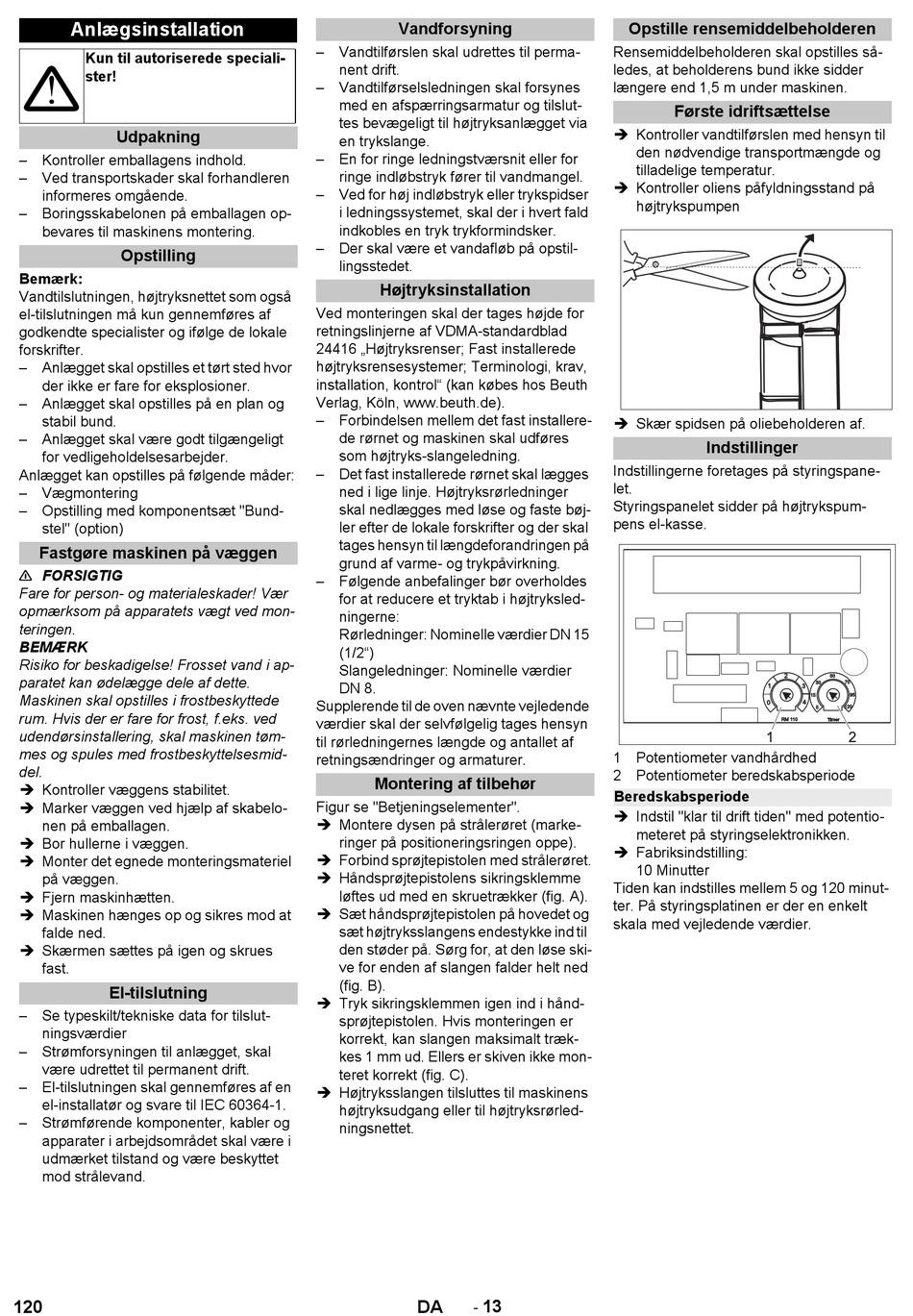

Anlægsinstallation
Kun til autoriserede speciali-
ster!
!
Udpakning
– Kontroller emballagens indhold.
– Ved transportskader skal forhandleren
informeres omgående.
– Boringsskabelonen på emballagen op-
bevares til maskinens montering.
Opstilling
Bemærk:
Vandtilslutningen, højtryksnettet som også
el-tilslutningen må kun gennemføres af
godkendte specialister og ifølge de lokale
forskrifter.
– Anlægget skal opstilles et tørt sted hvor
der ikke er fare for eksplosioner.
– Anlægget skal opstilles på en plan og
stabil bund.
– Anlægget skal være godt tilgængeligt
for vedligeholdelsesarbejder.
Anlægget kan opstilles på følgende måder:
– Vægmontering
– Opstilling med komponentsæt "Bund-
stel" (option)
Fastgøre maskinen på væggen
FORSIGTIG
Fare for person- og materialeskader! Vær
opmærksom på apparatets vægt ved mon-
teringen.
BEMÆRK
Risiko for beskadigelse! Frosset vand i ap-
paratet kan ødelægge dele af dette.
Maskinen skal opstilles i frostbeskyttede
rum. Hvis der er fare for frost, f.eks. ved
udendørsinstallering, skal maskinen tøm-
mes og spules med frostbeskyttelsesmid-
del.
 Kontroller væggens stabilitet.
 Marker væggen ved hjælp af skabelo-
nen på emballagen.
 Bor hullerne i væggen.
 Monter det egnede monteringsmateriel
på væggen.
 Fjern maskinhætten.
 Maskinen hænges op og sikres mod at
falde ned.
 Skærmen sættes på igen og skrues
fast.
El-tilslutning
– Se typeskilt/tekniske data for tilslut-
ningsværdier
– Strømforsyningen til anlægget, skal
være udrettet til permanent drift.
– El-tilslutningen skal gennemføres af en
el-installatør og svare til IEC 60364-1.
– Strømførende komponenter, kabler og
apparater i arbejdsområdet skal være i
udmærket tilstand og være beskyttet
mod strålevand.
120
Vandforsyning
– Vandtilførslen skal udrettes til perma-
nent drift.
– Vandtilførselsledningen skal forsynes
med en afspærringsarmatur og tilslut-
tes bevægeligt til højtryksanlægget via
en trykslange.
– En for ringe ledningstværsnit eller for
ringe indløbstryk fører til vandmangel.
– Ved for høj indløbstryk eller trykspidser
i ledningssystemet, skal der i hvert fald
indkobles en tryk trykformindsker.
– Der skal være et vandafløb på opstil-
lingsstedet.
Højtryksinstallation
Ved monteringen skal der tages højde for
retningslinjerne af VDMA-standardblad
24416 „Højtryksrenser; Fast installerede
højtryksrensesystemer; Terminologi, krav,
installation, kontrol" (kan købes hos Beuth
Verlag, Köln, www.beuth.de).
– Forbindelsen mellem det fast installere-
de rørnet og maskinen skal udføres
som højtryks-slangeledning.
– Det fast installerede rørnet skal lægges
ned i lige linje. Højtryksrørledninger
skal nedlægges med løse og faste bøj-
ler efter de lokale forskrifter og der skal
tages hensyn til længdeforandringen på
grund af varme- og trykpåvirkning.
– Følgende anbefalinger bør overholdes
for at reducere et tryktab i højtryksled-
ningerne:
Rørledninger: Nominelle værdier DN 15
(1/2")
Slangeledninger: Nominelle værdier
DN 8.
Supplerende til de oven nævnte vejledende
værdier skal der selvfølgelig tages hensyn
til rørledningernes længde og antallet af
retningsændringer og armaturer.
Montering af tilbehør
Figur se "Betjeningselementer".
 Montere dysen på strålerøret (marke-
ringer på positioneringsringen oppe).
 Forbind sprøjtepistolen med strålerøret.
 Håndsprøjtepistolens sikringsklemme
løftes ud med en skruetrækker (fig. A).
 Sæt håndsprøjtepistolen på hovedet og
sæt højtryksslangens endestykke ind til
den støder på. Sørg for, at den løse ski-
ve for enden af slangen falder helt ned
(fig. B).
 Tryk sikringsklemmen igen ind i hånd-
sprøjtepistolen. Hvis monteringen er
korrekt, kan slangen maksimalt træk-
kes 1 mm ud. Ellers er skiven ikke mon-
teret korrekt (fig. C).
 Højtryksslangen tilsluttes til maskinens
højtryksudgang eller til højtryksrørled-
ningsnettet.
13
-
DA
Opstille rensemiddelbeholderen
Rensemiddelbeholderen skal opstilles så-
ledes, at beholderens bund ikke sidder
længere end 1,5 m under maskinen.
Første idriftsættelse
 Kontroller vandtilførslen med hensyn til
den nødvendige transportmængde og
tilladelige temperatur.
 Kontroller oliens påfyldningsstand på
højtrykspumpen
 Skær spidsen på oliebeholderen af.
Indstillinger
Indstillingerne foretages på styringspane-
let.
Styringspanelet sidder på højtrykspum-
pens el-kasse.
1 Potentiometer vandhårdhed
2 Potentiometer beredskabsperiode
Beredskabsperiode
 Indstil "klar til drift tiden" med potentio-
meteret på styringselektronikken.
 Fabriksindstilling:
10 Minutter
Tiden kan indstilles mellem 5 og 120 minut-
ter. På styringsplatinen er der en enkelt
skala med vejledende værdier.
