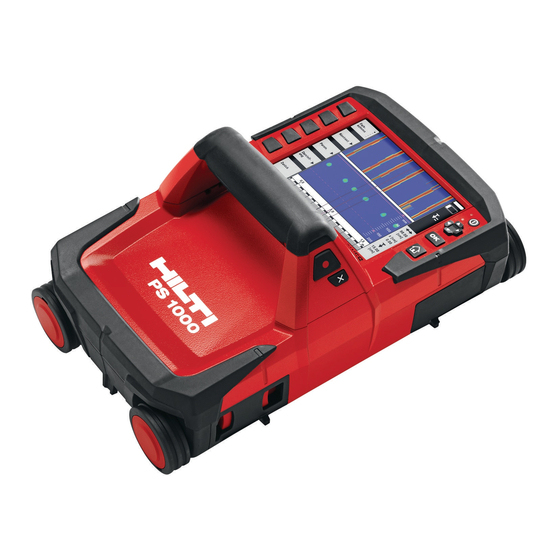

Hilti PS 1000 Operating Instructions Manual
Detection systems
Hide thumbs
Also See for PS 1000:
- Operating instructions manual (243 pages) ,
- Tips and tricks manual (7 pages)
Related Manuals for Hilti PS 1000
Summary of Contents for Hilti PS 1000
- Page 1 PS 1000 Operating instructions Mode d’emploi Manual de instrucciones Manual de instruções Printed: 19.10.2016 | Doc-Nr: PUB / 5310435 / 000 / 00...
- Page 2 Printed: 19.10.2016 | Doc-Nr: PUB / 5310435 / 000 / 00...
-
Page 3: Table Of Contents
ORIGINAL OPERATING INSTRUCTIONS PS 1000 X‑Scan 1 These numbers refer to the corresponding illustra- It is essential that the operating instructions tions. The illustrations can be found on the fold-out cover are read before the tool is operated for the pages. -
Page 4: Description
Make sure that the display area can be easily read (e.g. do not touch the display area with the fingers, keep the display area clean). m) Do not use the device if it is defective. Contact Hilti Service. n) Keep the underside of the scanner and the wheels... -
Page 5: Before Use
Insert the charged battery pack. Insert the PSA 95 SD memory card (supplied) in the tool. This feature is not available with the PS 1000‑B. NOTE Always check that the tool is switched off before inserting the SD memory card. -
Page 6: Operation
4.2 Settings When operating a brand new tool you will first be requested to select the country-specific settings. Use the 4-way controller to select the desired language and confirm your choice by pressing the “OK” button. Make further settings using the 4-way controller and the “OK” button. Use the “OK”... - Page 7 Select “Imagescan” from the main menu. Select the grid size (possible only with the PS 1000) and the starting point. Hold the scanner against the surface of the area to be examined, at the starting point and in line with the grid.
- Page 8 The scan data can be transferred to the PSA 200 tablet using the PSA 52 data transfer cable or directly to a PC using the PSA 95 SD memory card and PSA 96 adapter. When the SD memory card is used to transfer scan data, always check to ensure that the PS 1000 is switched off before removing the card.
-
Page 9: Settings
Most of the materials from which Hilti tools or appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, Hilti has already made arrangements for taking back old tools or appliances for recycling. -
Page 10: Ic Statement (For Canada Only)
ATTN: UWB Coordination 445 12th Street, SW Washington D.C., 20554 ATTN: UWB Coordination Do not send this information to Hilti Corporation. 9 IC statement (for Canada only) This device must accept any interference received, including interference that may cause undesired op- 9.1 IC statement (for Canada only) -
Page 11: Scanner 1
NOTICE ORIGINALE PS 1000 X‑Scan 1 Les chiffres renvoient aux illustrations respectives. Les Avant de mettre l'appareil en marche, lire im- illustrations qui se rapportent au texte se trouvent sur les pérativement son mode d'emploi et bien res- pages rabattables. Pour lire le mode d'emploi, rabattre pecter les consignes. -
Page 12: Consignes Générales
(ra- 2.1 Emploi_pto_rev dar de vol, télescope radio, etc.) ne se trouve à proximité Le PS 1000 X-Scan sert à localiser des objets dans des du site de mesure. Ces systèmes/installations peuvent structures en béton. -
Page 13: Mise En Service
Respecter la réglementation locale en vigueur en matière de prévention des accidents. e) L'utilisation combinée du X-Scan PS 1000 avec la rallonge PSA 70 doit uniquement se faire pour d) Contrôler régulièrement les roulettes et vérifier des applications au sol. Le système n'est pas conçu... -
Page 14: Utilisation
Insérer la carte mémoire PSA 95 SD fournie dans l'appareil. (Cette fonction n'est pas disponible sur le PS 1000-B). REMARQUE Insérer seulement la carte mémoire SD dans l'appareil lorsque celui-ci est arrêté. REMARQUE Si une carte mémoire SD est disponible, elle servira de support d'enregistrement des données numérisées. - Page 15 5.4 Capture Quickscan REMARQUE (Cette fonction n'est pas disponible sur le PS 1000-B). Scannage d'une distance de mesure plus longue dans des structures en béton. Les objets se trouvant perpendiculai- rement au sens de balayage peuvent être visualisés en fin de capture en vue du dessus et vue en coupe.
- Page 16 Dans le menu principal, sélectionner la fonction "Imagescan". Sélectionner la taille de la grille (seulement possible sur le PS 1000) et le point de départ. Tenir le scanner en fonction de la grille et du point de départ sur la surface à sonder.
-
Page 17: Recyclage
200, soit par le biais de la carte mémoire SD PSA 95 et de l'adaptateur PSA 96 directement à un PC. Si les données numérisées doivent être échangées avec la carte mémoire SD, vérifier au préalable que le PS 1000 est arrêté... - Page 18 Toute modification ou tout changement subi par l’appareil de propriétaire ou de lieu à la FCC ainsi que la coor- et non expressément approuvé par Hilti peut limiter le dination avec les opérations autorisées existantes. droit de l’utilisateur à se servir de l’équipement.
- Page 19 : Federal Communications Commission 5. Périmètre d'intervention [état(s)] : 445 12th Street, SW 6. Identification de l'équipement : PS 1000 Washington D.C., 20554 FCC-ID : SDL-PS 1000R01 ATTN : UWB Coordination 7. Date de réception de l'équipement : Ne pas envoyer cette information à...
-
Page 20: Indicaciones Generales
MANUAL ORIGINAL X‑Scan PS 1000 1 Los números hacen referencia a las ilustraciones que Lea detenidamente el manual de instruccio- pueden encontrarse en las páginas desplegables corres- nes antes de la puesta en servicio. pondientes. Manténgalas desplegadas mientras estudia el manual de instrucciones. -
Page 21: Descripción
(radar aéreo, 2.1 Utilización radiotelescopios, etc.) gestionados por servicios de ra- La PS 1000 X-Scan permite localizar objetos en estruc- dio. Estos sistemas/instalaciones podrían ser utilizados turas de hormigón. por un servicio de radio identificado como tal conforme a las autoridades responsables en el lugar de utilización. -
Page 22: Puesta En Servicio
Controle las ruedas periódicamente, sobre todo que las cubiertas de las ruedas estén debida- e) El X-Scan PS 1000 en combinación con la prolon- mente colocadas. La falta de una o de varias gación PSA 70 solo puede utilizarse para aplica- cubiertas de rueda podría dar lugar a errores de me-... -
Page 23: Manejo
Introduzca en la herramienta la tarjeta de memoria SD PSA 95 suministrada. (Esta función no está disponible en la PS 1000-B). INDICACIÓN La herramienta debe estar apagada para poder introducir la tarjeta de memoria SD. INDICACIÓN Si hay insertada una tarjeta de memoria SD, los datos del escaneo se guardarán en ella. En caso de que no haya ninguna, los datos se guardarán en la memoria interna. - Page 24 5.4 Captura Quickscan INDICACIÓN Esta función no está disponible para la PS 1000‑B. Captura de un tramo de medición más largo en estructuras de hormigón. Una vez terminada la captura, puede visualizar objetos situados en ángulo recto respecto a la dirección de escaneo utilizando la vista en planta y la vista de sección.
- Page 25 Seleccione la función "Imagescan" en el menú principal. Seleccione el tamaño de malla (solo disponible en la PS 1000) y el punto inicial. Sujete el escáner conforme a la malla y el punto inicial sobre la superficie de exploración.
-
Page 26: Ajustes
En muchos países, Hilti ya dispone de un servicio de recogida de la herramienta usada. Póngase en contacto con el servicio de atención al cliente de Hilti o con su asesor de ventas. -
Page 27: Indicación Fcc (Válida En Ee. Uu.)
5. Zona de operación [estado(s)]: párrafo 301, Título 47, del Código de los Estados Unidos, 6. Identificación de la herramienta: PS 1000 y puede conllevar la imposición de sanciones legales ID de FCC: SDL-PS 1000R01... -
Page 28: Indicación Ic (Válida En Canadá)
418-1944, o por correo ordinario a Washington D.C., 20554 Frequency Coordination Branch, OET ATTN: UWB Coordination No mandar esta información a Hilti Corporation. 9 Indicación IC (válida en Canadá) La herramienta tolera anomalías que pueden gene- rar un estado de funcionamiento no deseado. -
Page 29: Informações Gerais
MANUAL ORIGINAL X‑Scan PS 1000 1 Estes números referem-se a figuras. Estas encontram- Antes de utilizar a ferramenta, por favor leia se nas contracapas desdobráveis. Ao ler as instruções, atentamente o manual de instruções. mantenha as contracapas abertas. Conserve o manual de instruções sempre Scanner 1 junto da ferramenta. -
Page 30: Descrição
2.1 Utilização dioeléctricos sensíveis pertencentes a serviços de ra- A PS 1000 X-Scan serve para a localização de objectos diocomunicações (radar de voo, radiotelescópios, etc.). em estruturas de betão. Estes sistemas/instalações poderiam ser operados por um serviço de radiocomunicações, que, de acordo com a... -
Page 31: Antes De Iniciar A Utilização
Verifique as rodas periodicamente e, especial- e) O X-Scan PS 1000 em conjunto com a extensão mente, se as capas para rodas estão colocadas. PSA 70 apenas pode ser utilizado em trabalhos de aplicação no solo. O sistema não está concebido Capas para rodas em falta podem manifestar-se como erros de medição do comprimento do tra-... -
Page 32: Utilização
Insira na ferramenta o cartão de memória SD PSA 95 fornecido juntamente. (Esta função não se encontra disponível na PS 1000-B.) NOTA Insira o cartão de memória SD na ferramenta apenas quando esta estiver desligada. NOTA Se estiver inserido um cartão de memória SD, os dados de exploração são aí registados. Se não for inserido um cartão de memória, os dados de exploração são registados na memória interna. - Page 33 5.4 Registo Quickscan (Quickscan Recording) NOTA Esta função não se encontra disponível para a PS 1000-B. Registar um trajecto de medição mais longo em estruturas de betão. Através das vistas de planta e em corte poderá, depois de concluído o registo, visualizar objectos que se encontram na perpendicular ao sentido de exploração.
- Page 34 No menu principal, seleccione a função "Imagescan". Seleccione a dimensão da grelha (só possível na PS 1000) e o ponto de partida. Segure, de acordo com a grelha e o ponto de partida, o Scanner sobre a superfície a examinar.
-
Page 35: Ajustes
SD PSA 95 e do adaptador PSA 96 directamente para um PC. Se transferir os dados de exploração com o cartão de memória SD, certifique-se primeiro de que a PS 1000 está desligada antes de retirar o cartão. -
Page 36: Declaração Da Fcc (Apenas Aplicável Para Os Eua)
5. Área de intervenção [Estado(s)]: socorro, centros de investigação científica, empresas de 6. Dados da ferramenta: PS 1000 exploração mineira, empresas construtoras e empresas FCC-ID: SDL-PS 1000R01 privadas que trabalhem para os grupos acima mencio- 7. -
Page 37: Declaração Da Ic (Apenas Aplicável Para O Canadá)
