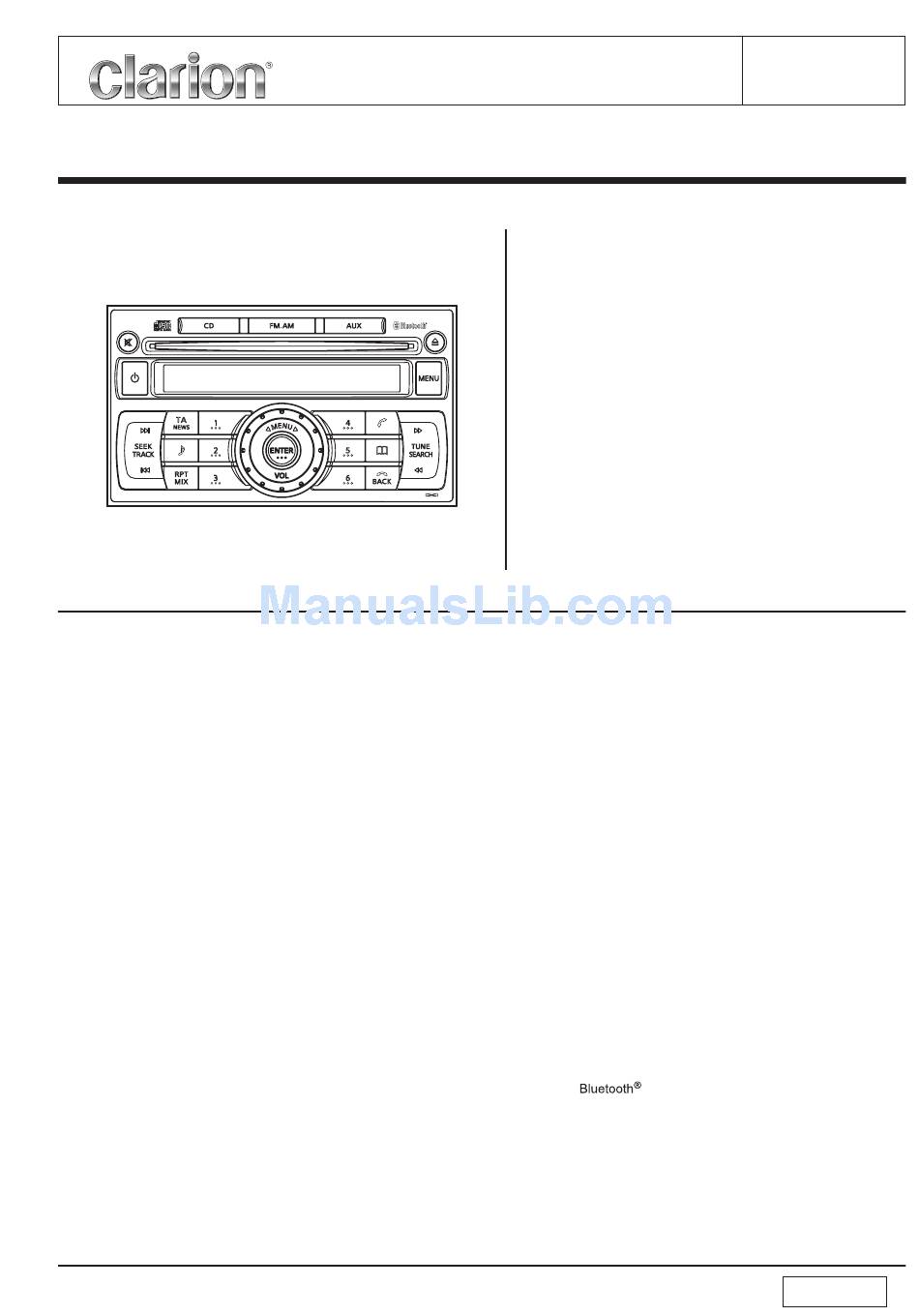

Clarion PN-3001P-A Service Manual

Clarion PN-3001P-A Service Manual

1cd lw/mw/fm/rds bluetooth

Advertisement

Quick Links

SPECIFICATIONS
Radio section
Tuning system:
PLL Frequeency synthesizer sys-
tem
Receive range:
LW
MW
FM
Intermediate frequency:
LW/MW/FM
Quieting sensitivity:
LW
MW
FM
Separation:
FM
S/N ratio:
LW
MW
FM
Auto tuning stop sensitivity:
LW/MW
FM
CD section
Disc:
12cm disc
Separation:
More than 50dB
(IkHz, 20kHz L.P.F)
S/N ratio:
More than 74dB(JIS-A)
Distortion:
Less than 0.2%(20kHz L.P.F.)
Clarion Co., Ltd.
7-2, Shintoshin, Chuo-ku, Saitama-shi, Saitama 330-0081 Japan
Service Dept.: 7-2, Shintoshin, Chuo-ku, Saitama-shi, Saitama 330-0081 Japan
Tel: +81-48-601-3705 FAX: +81-48-601-3804
153kHz to 279kHz
531kHz to 1,602kHz
87.5MHz to 108.0MHz
10.7MHz
Less than 45dBu
(at 20dB S/N)
Less than 32dBu
(at 20dB S/N)
Less than 10dBu
(at 30dB S/N)
22+5/-7dB(1kHz)
More than 40dB
More than 40dB
More than 50dB
40+6/-6dBu
22+6/-6dBu
- 1 -
Service Manual
NISSAN Automobile Genuine
1CD LW/MW/FM/RDS Bluetooth
Combination
PN-3001P-A
Model
(Genuine No.28185 9U10A)(ID No. CY02E)
(ES color : Black)
PP-3001M-A
Model
(Genuine No.28185 BG10B)(ID No. CY01E)
(ES color : Brown)
PP-3001M-B
Model
(Genuine No.28185 BG10A)(ID No. CY00E)
(ES color : Black)
General
Load impedance:
Power output:
Power supply voltage: DC13.2V(10.8 to 15.6V)
Back-up consumption: Less than 0.5mA
Dimensions(mm):
Weight:
NOTES
*
As for this model, the tuner of the DSP type is used.
When you exchange it due to the tuner pack(BL101;880-
2091M) trouble, it is necessary to adjust for S-meter etc.
Special JIG is necessary for an accurate adjustment. The
procedure document for the exclusive use jig is appended
to it.
*
This DSP IC SAF7730HV/N317(IC301) of Main PWB is
exposed die soldering pad type. It cannot remove in an
ordinary soldering iron.
Please use special removal JIG at the time of IC ex-
change
*
The
Bluetooth SIG, Inc. and any use of suchmarks by
CLARION CO.,LTD. is under license.
*
We cannot supply PWB with component parts in prin-
ciple. When a circuit on PWB has failure, please repair it
by component parts base. Parts which are not mentioned
in service manual are not supplied.
*
Specifications and design are subject to change without
notice for further improvement.
Published by Service Dept.
298-6503-00 Oct.2007
Printed in Japan
4ohm/CH
40W x4
Negative ground
178(W) x 100(H) x 163(D)
1.6kg
word mark and logos are owned by the
PN-3001P
PP-3001M

Advertisement

loading

Summary of Contents for Clarion PN-3001P-A

  • Page 1 40+6/-6dBu Bluetooth SIG, Inc. and any use of suchmarks by 22+6/-6dBu CLARION CO.,LTD. is under license. CD section We cannot supply PWB with component parts in prin- ciple. When a circuit on PWB has failure, please repair it...
  • Page 2 COMPONENT 3. Check for safety after repair. Check that the screws, parts and wires are put back securely PN-3001P-A, PP-3001M-A, PP-3001M-B in their original position after repair. Ensure for safety reasons Main unit ---------- there is no possibility of secondary ploblems around the re-...
  • Page 3 EXPLANATION OF IC 051-3518-90 NJM2846DL3-33-TE1 Positive Voltage Regurator 3.3V 051-3396-90 NJM2386ADL3-33-TE1 Positive Voltage Regulator 3.3V Power Outut Ground Ground N.C. Control in, H = ON. Power Outut Control in, H = ON. 051-3519-90 NJU7771F05-TE2 Positive Voltage Regurator 5.0V 051-3517-90 impossible of exchange (LT3481EMSE#TRPBF) Step-Down Switching Regulator Control (H= On) TOP VIEW...
  • Page 4 pin 18: NU : - : Not in use. pin 71: GS1 SBSY : IN : 1CD sub code block synchronous signal intput. pin 19: B/T CTS : IN : BT module UART flow control. pin 72: RDS CL 1 : IN : RDS 1 serial clock output.
  • Page 5 1/2SYS 9V SYS 9V Q110,111 SPEED SIGNAL ANT-ON SYS5V IMMOBI I/F IMMOBILIZER BT 3.3V SYS 5V VDD 5V Q518,519 REG IC505 IC502 ( PN-3001P-A ) J502 AUDIO-CPU DSP-3.3V TUNER 5V SYS 12V BACK UP TUNER 9V Main Connector IC504 IC104 Q109 Q516,517...
  • Page 6 TROUBLESHOOTING No power Power on No sound CD Confirm to Check circuit line of B/U5V, ACC, Check Confirm to SYS5V B/U, ACC the voltage value of the voltage value of the display Q515, IC801 IC505, Q520, Q519 Confirm to Check the voltage value of Check the display...
  • Page 7 The cellular phone and Bluetooth cannot be connected. Check enter in a set screen of the telephone Confirm to Check IC901 (Bluetooth module) the power of IC901 (Bluetooth module) IC502 (the power of 3.3V) Confirm to IC901 (Bluetooth module) the circuit of Q101,102,104,105,106,107,108 Confirm to IC901 (Bluetooth module)
  • Page 8 EXPLODED VIEW/PARTS LIST PN-3001P - 8 - PP-3001M...
  • Page 9 735-2614-1B MACHINE SCREW (M2.6 x 14) 074-1237-79 OUTLET SOCKET (29P) 714-2606-8B MACHINE SCREW (M2.6 x 6) 076-0478-59 PLUG (9P) 276-0034-53 SET PLATE (PP-3001M-A) 276-0034-54 SET PLATE (PP-3001M-B) 076-3011-72 PLUG (22P) 276-0034-57 SET PLATE (PN-3001P-A) 076-3011-66 PLUG (16P) PN-3001P - 9 - PP-3001M...
  • Page 10 ELECTRICAL PARTS LIST Switch PWB(B1) section REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION ANT902 060-8062-50 CERAMIC-ANT D835 001-7093-91 RFY1112H-16-TR R802 119-3331-15 1/10W 33k ohm C802 168-1042-78 16V 0.1uF R803 119-1021-15 1/10W 1k ohm C803 168-1042-78 16V 0.1uF D836...
  • Page 11 Main PWB(B2) section Note) Some parts depend on each model. The model name is specified in the description. REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION ANT101 092-2210-00 ANTENNA RECEPT C313 163-4753-65 50V 4.7uF C525 163-1073-35 16V 100uF BL101...
  • Page 12 REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION D515 001-0529-34 MA8062-L Q218 125-9017-92 UMD3N-TR R166 119-1031-15 1/10W 10k ohm D516 001-0580-90 1SS352 Q219 125-2027-90 DTC143EU R167 119-1031-15 1/10W 10k ohm D567 001-0580-90 1SS352 Q220 191-1197-50 2SB1197K Q,R R168...
  • Page 13 REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION R347 119-0000-05 1/10W 0 ohm JW R448 119-4731-15 1/10W 47k ohm R548 119-2241-15 1/10W 220k ohm R348 119-0000-05 1/10W 0 ohm JW R449 119-1021-15 1/10W 1k ohm R551 119-1031-15 1/10W 10k ohm R349...
  • Page 14 PRINTED WIRING BOARD Switch PWB(B1) section D813 D806 D812 D810 D809 D807 D808 S821 S811 S816 D811 S804 S803 D815 D861 S802 S825 LCD801 D862 D816 S807 S810 S801 D818 D857 D839 D814 CERAMIC ANT902 S823 D817 D838 D858 S812 S815 COMPONENT SIDE Caution:...
  • Page 15 CIRCUIT DIAGRAM Switch PWB(B1) section LCD801 379-1392-50 J801 074-3013-72 P402 FL-GND MINI-J-ON ILL- 13.0V ILL+ 1CD SLOT+B 8.9V BL+B 4.9V CD-EJ CD-EJ 4.9V LOAD LOAD 4.9V POW-SW 3.3V POW-SW To page 21 D-GND P402 of (DISP-SW) 9.0V LCD+B Main PWB 4/5 5.0V SYS+5V LCD-BACK-LIGHT...
  • Page 16 P401 J502 (TH12 HW) (GT13) FLASH-WRITE 13 15 17 19 21 23 25 IC503 C108 TH101 Q512 R207 R208 ANTENNA ON Q110 ( PN-3001P-A ) TH201 L105 MIC SIGNAL Q406 L108 Q405 TM501 TM102 MIC GND R584 C554 C141 N.C.
  • Page 17 7 8 9 10 11 12 V10 V12 ANTENNA ON 1 2 3 4 5 6 10 11 12 13 14 15 16 17 18 20 ( PN-3001P-A ) MIC SIGNAL 1 2 3 4 5 6 7 8 9 MIC GND C211 N.C.
  • Page 18 CIRCUIT DIAGRAM Main PWB(B2) section 1/5 BL101 880-2091M TUNER ANT101 GT13-SHA ANTENNA ON ( PN-3001P-A ) N.C. 11 12 14 15 ( PP-3001M-A ) ( PP-3001M-B ) C115 R112 ACTIVE ANT FM-MAIN L108 : USED ANTENNA BOOST C143 0.15uH AMP TYPE...
  • Page 19 Main PWB(B2) section 2/5 MIC SIGNAL V01 CD-LH(-) N.C. MIC GND CHG - REQ1 CD-LH(+) CD-RH(-) CHG - COMBI (RXD) MIC VCC N.C. CD-RH(+) COMBI - CHG (TXD) N.C. N.C. N.C. EARTH N.C. SHIELD-EARTH AUX-ON N.C. J201 R248 TH201 TH12 Q220 0.285A 074-1302-12...
  • Page 20 Main PWB(B2) section 3/5 To page 19 GS-1N3-DSP D+1.8 MEM+1.8 20kHz-LPF R356 D+3.3 R355 To page 22 R354 R353 TUNER To page 18, 22 A-GND 1/5, 5/5 RDS-DEC-I/F AGC12 BCK-IN4 R352 2.5V M LSB 1.1V 2.5V ADSP-IOF6 AGC21 FR/RR-LIM C343 1000p M MSB ADSP-IOF5...
  • Page 21 Main PWB(B2) section 4/5 To page 20 DSP-CPU SYS+5V SYS+5V N-BUS POW-CPU CD-CPU IMMOBI RDS-CL1 To page 22 RDS-DA1 B/U+5V B/U+5V L402 AUX-ON ILL+ To page 19 2.2uH R488 D401 ILL- 1SS352 LCD+B B/T RESETP B/L+B 1CD SLOT+B EQ-CPU P402 CCT401 J801 076-3011-72...
  • Page 22 Main PWB(B2) section 5/5 1 N.C. FRONT-RH(+) FRONT-LH(+) FRONT-RH(-) FRONT-LH(-) REAR-RH(+) REAR-LH(+) REAR-RH(-) ILL-FIL ACC-FIL REAR-LH(-) STRG GND 9.0V 20K-LPF IC503 STRG SW A STRG SW B TA8275 PRE-AMP IMMOBILIZER N.C. SPEED SIGNAL C504 R505 R525 ILLUMI (+) BACK UP 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 R584...
  • Page 23 Clarion Co., Ltd. Published by Service Dept. 7-2, Shintoshin, Chuo-ku, Saitama-shi, Saitama 330-0081 Japan Oct.2007 Service Dept.: 7-2, Shintoshin, Chuo-ku, Saitama-shi, Saitama 330-0081 Japan Printed in Japan Tel: +81-48-601-3705 FAX: +81-48-601-3804 Service Manual CD mechanism 929-5004-81 Model 6. Cautions in soldering for chip capacitors...
  • Page 24 EXPLODED VIEW/PARTS LIST PART NO. DESCRIPTION Q'TY PART NO. DESCRIPTION Q'TY ----------- LED PWB 620-1753-20 ID-LOCK PLATE ----------- CD PWB 620-1754-20 LOWER CHASSIS SMA-182-100 SPINDLE MOTOR-ASSY 621-0608-21 SECOND GEAR SMA-183-100 SLED MOTOR-ASSY 621-0609-20 BASE GEAR 345-5476-20 CUSHION RUBBER 621-0610-20 IDLE GEAR A 620-1023-23 CLAMPER PLATE 621-0611-20 IDLE GEAR B 620-1026-21 SPRING PLATE...
  • Page 25 PART NO. DESCRIPTION Q'TY PART NO. DESCRIPTION Q'TY 621-0624-22 GUIDE RAIL 716-1670-01 SCREW(M2x4) 621-0711-21 LOADING ROLLER 716-1733-01 SCREW(M1.7x2.3) 621-0718-21 ROLLER GUIDE 716-3469-01 SCREW(1.7x4) 621-0719-20 ROLLER GEAR B 716-3473-01 SCREW(M2x3) 621-0720-20 ROLLER GEAR C 716-3551-00 SCREW(M1.4x2.5) 621-0721-20 ROLLER GEAR D 750-7865-20 SHIFT SPRING 621-0728-20 STOPPER LINK 750-7866-20 RACK SPRING 621-1719-20 IDLE CASE...
  • Page 26 ELECTRICAL PARTS LIST Main PWB(BM1) section REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION 033-0000-05 1/10W 0 ohm 168-1042-78 16V 0.1uF 046-6822-58 6800pF 033-5621-15 1/10W 5.6k ohm 163-1073-35 16V 100uF 168-1042-78 16V 0.1uF 033-4731-15 1/10W 47k ohm 178-1052-78 1uF 046-4712-58 470pF...
  • Page 27 CIRCUIT DIAGRAM CD PWB(BM1) / LED PWB(BM2)section TC94A15FG RF-AMP AND DIGITAL SERVO PROCESSOR PrVCC BIAS OPIN3 FCS(-) TRK(+) FCS(+) TRK(-) FLAT WIRE 816-2542-01 - M5 - 929-5004-81...
  • Page 28 PRINTED WIRING BOARD CD PWB(BM1)/LED PWB(BM2) section CD PWB (BM1) COMPONENT SIDE SPINDLE MOTOR-ASSY With LEAD (SMA-182-100) MARKING PICK UP-ASSY (969-0071-30) Caution: COMPONENT SIDE: Parts on the component side seen from the component side are indicated. SOLDER SIDE: Parts on the solder side seen CD PWB (BM1) from the solder side are indicated.
