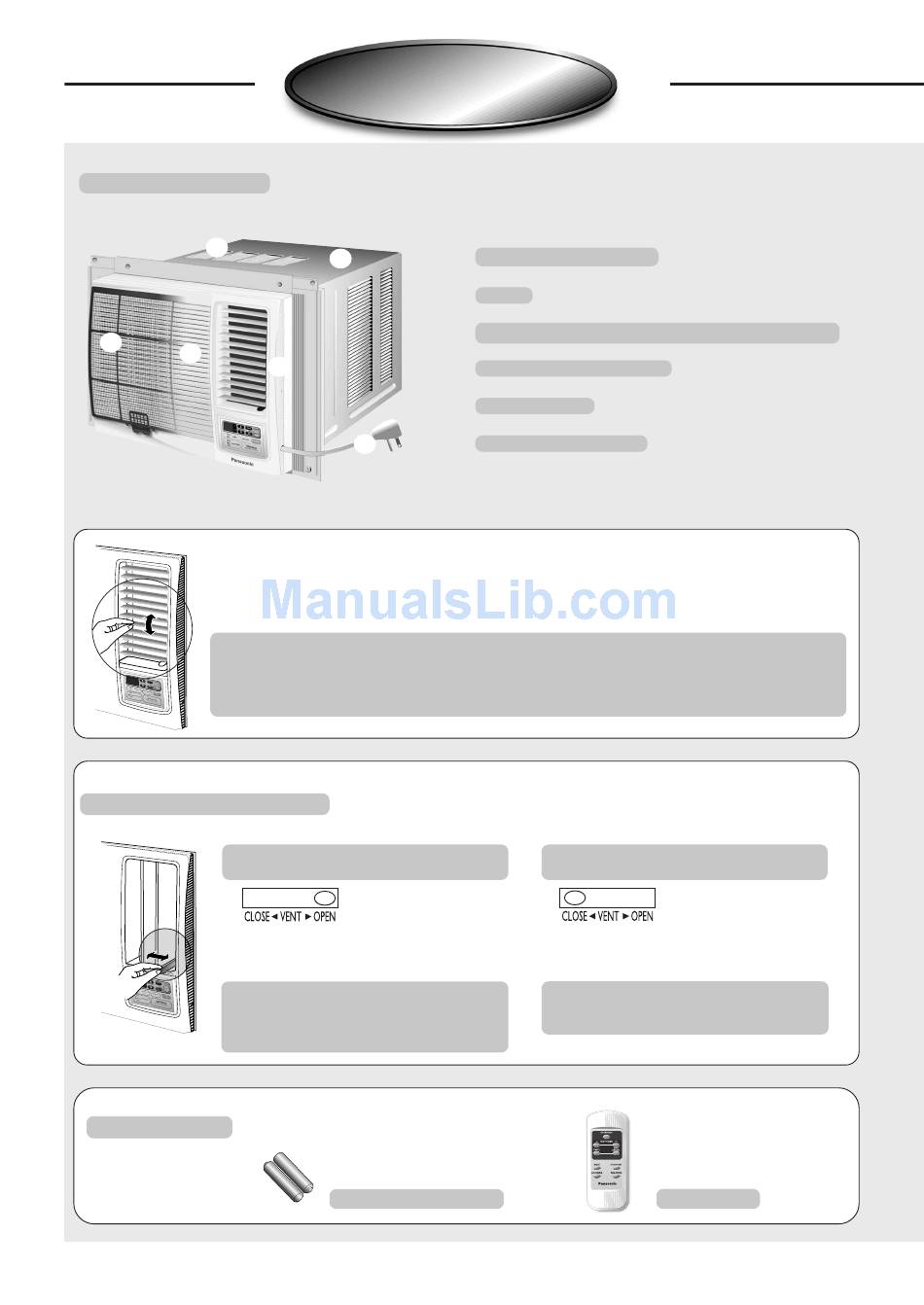

Part Identification; Identification Des Pièces - Panasonic CW-XC121AK Installation And Operation Manual

MAIN UNIT
UNITÉ PRINCIPALE
3
4
VENTILATION LEVER
LEVIER DE VENTILATION
ACCESSORIES
ACCESSOIRES
10

PART IDENTIFICATION

PART IDENTIFICATION
IDENTIFICATION DES PIÈCES
IDENTIFICATION DES PIÈCES
1
2
5
6
Airflow Direction Vane
Vertical Airflow Direction Adjustment Up-Down
The vertical airflow direction vane is controlled by positioning the vane to discharge the air upwards,
downwards or straight out.
Déflecteur
Direction verticale du courant d'air, réglage en haut et en bas
L'ailette de direction verticale du courant d'air se contrôle en positionnant l'ailette de manière à ce
que l'air soit libéré vers le haut, le bas ou tout droit.
When the slide lever is in the :
Lorsque le levier coulissant est sur la
position:
– "OPEN" position, the ventilation door
opens to allow air, smoke or odours
to be expelled from the room.
– À la position "OPEN", le volet de
ventilation s'ouvre pour permettre
l'air, la fumée ou les odeurs d'être
évacués de la pièce.
Two "AAA" dry-cell batteries
Deux piles de type "AAA"
1
Air inlet louvre
2
Persienne d'arrivée d'air
Cabinet
3
Boîtier
Air filter (behind the front intake grille)
4
Filtre à air (derrière la grille avant d'entrée d'air)
Front intake grille
5
Grille avant d'entrée d'air
Front grille
6
Grillage frontal
Power cord
Cordon d'alimentation
When the slide lever is in the :
Lorsque le levier coulissant est sur la
position:
– "CLOSE" position, the ventilation door
is closed and the air will be circulated
inside the room and conditioned.
– À la position "CLOSE", le volet de
ventilation est fermé et l'air sera
circulé dans la pièce et climatisé.
Remote control
Télécommande
