Summary of Contents for Sennheiser evolution e904

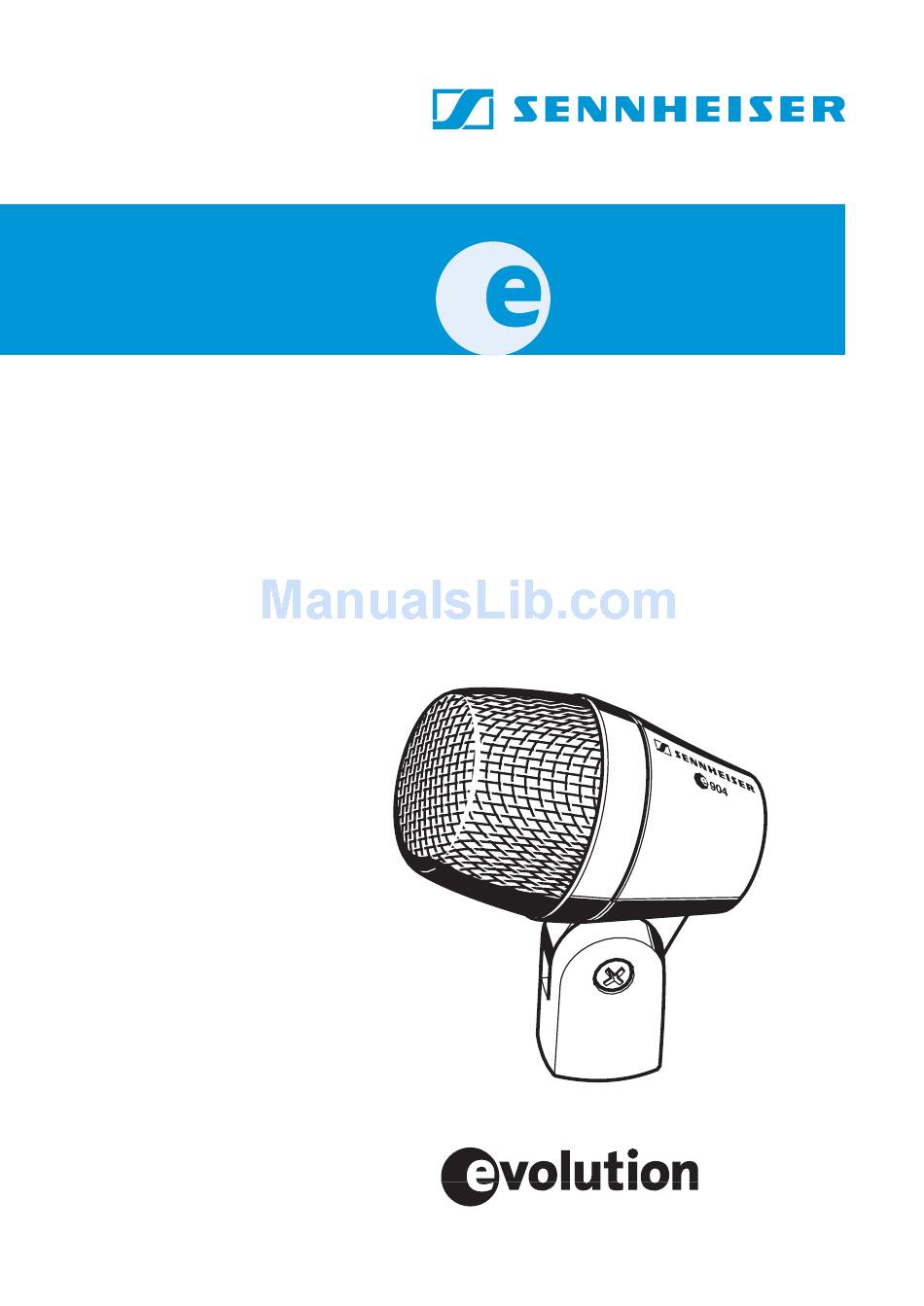

- Page 1 Bedienungsanleitung Instructions for use Руководство по эксплуатации...
- Page 2 Deutsch English Руский...
- Page 3 Hochwertiges dynamisches Mikrofon mit Nierencharakte- ristik. Durch seine kurze Bauweise ist es besonders gut für den Einsatz am Schlagzeug (Tom und Snare) geeignet. Es lässt sich auch bei beengten Platzverhältnissen (z.B. un- ter Becken) gut platzieren und mit der mitgelieferten Mi- krofonhalterung (MZH 604) einfach und genau am In- strumentenrand befestigen.
-
Page 4: Einsprachekorb Abdrehen
Lieferumfang Mikrofon Tasche Mikrofonhalterung MZH 604 Bedienungsanleitung Garantiekarte Anschlussbelegung XLR-3 6,3 mm 6,3 mm symmetrisch Einsprachekorb abdrehen... -
Page 5: Mikrofon Platzieren
Mikrofon platzieren Trommeln Positionierung Klangresultat Kommentar wenig Grundton, Positionierung an der viel Obertöne Trommel: 3 - 5 cm über dem Fell, Verhältnis Grundton zu Obertönen lässt sich mit dem Winkel viel Grundton, einstellen. Die ausgewo- wenig Obertöne gensten Ergebnisse er- reicht man unter einem 30 - 60°... - Page 6 Polardiagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
- Page 7 Zubehör Für dieses Mikrofon ist folgendes Zubehör erhältlich: Mikrofonhalterung MZH 604 (Art. Nr. 05299) Technische Daten Wandlerprinzip dynamisch 40 − 18.000 Hz Übertragungsbereich Richtcharakteristik Niere Freifeldleerlauf- Übertragungsfaktor (1 kHz) 2,0 mV/Pa 350 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ Stecker XLR-3 Temperaturbereich...
-
Page 8: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instrumente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Konferenztisch, Altar Rednerpult Theaterbühne... - Page 9 Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften erfüllt. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor- schriften zu beachten. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungs- dauer bei Ihrer örtlichen kommunalen Sammelstelle oder...
- Page 10 High-quality dynamic microphone with cardioid pick-up pattern. Due to its compact design, the microphone is ideal for use with drums (toms and snares). It can easily be positioned in cramped space conditions (e.g. below the cymbals) and the supplied MZH 604 microphone clamp allows to precisely attach it to the rim of the instrument.
-
Page 11: Delivery Includes
Delivery includes 904 microphone Pouch MZH 604 microphone clamp Instructions for use Warranty Certificate Pin assignment of XLR-3 connector 6,3 mm 6,3 mm balanced symmetrisch Removing the sound inlet basket... -
Page 12: Positioning The Microphone
Positioning the microphone Drums Position Resulting sound Commentary More fundamental Position on the drum: tone, 3–5 cm above the little overtones batter head, the fundamental tone to overtones ratio can be Less fundamental adjusted via the angle. tone, The most balanced many overtones results are obtained at an angle of 30–60°. -
Page 13: Frequency Response Curve
Polar diagram ° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Page 14 Accessories The following accessories are available for the 904: MZH 604 microphone clamp (Cat. No. 05299) Specifications Transducer principle dynamic 40 − 18,000 Hz Frequency response Pick-up pattern cardioid Sensitivity (free field, no load) 2.0 mV/Pa (at 1 kHz) 350 Ω Nominal impedance (at 1 kHz) Min.
-
Page 15: Overview Of Microphone Applications
Overview of microphone applications Variant Application Vocals Choirs Studio, acoustic instruments Orchestra Trumpet, trombone Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overhead Conference table, altar Lectern Theater stage... -
Page 16: Manufacturer Declarations
Manufacturer declarations Warranty 2 years Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Before putting the device into operation, please observe the respec- tive country-specific regulations! WEEE Declaration... - Page 17 Высококачественный динамический микрофон с кардиоидной характеристикой направленности. Благодаря малым размерам идеален для озвучивания ударных инструментов (малых барабанов и томов). Его можно установить даже в ограниченном пространстве (например, под тарелками), легко и точно закрепив с помощью входящего в комплект поставки держателя (MZH 604) на...
- Page 18 Комплект поставки Микрофон Чехол Микрофонный держатель MZH 604 Руководство по эксплуатации Гарантийный сертификат...
- Page 19 Назначение контактов разъёма XLR-3 Снятие защитной сетки звукового капсюля...
- Page 20 Расположение микрофона Положение Получающийся звук Комментарий мало основных Установка на барабане: гармоник, 3 - 5 см над много высших поверхностью, гармоник соотношение основных гармоник к высшим много основных можно отрегулировать гармоник, мало за счет изменения угла высших гармоник установки. Наиболее сбалансированного...
- Page 21 Диаграмма направленности 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° Характеристика АЧХ - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000...
- Page 22 Аксессуары Для данного микрофона доступны следующие аксессуары: Микрофонный держетель MZH 604 (Кат. № 05299) Технические характеристики Принцип преобразователя динамический Диапазон воспроизводимых частот 40…18 000 Гц Направленность кардиоида Чувствительность в свободном поле, без нагрузки на 1 кГц 2,0 мВ/Па Номинальное полное 350 Ω...
- Page 23 Области применения микрофона Модель Применение Вокал Хор Студия, акуст. инструменты Оркестр Духовые медные инструменты Саксофон Акуст. гитара Акустический бас Гитарный усилитель Басовый усилитель Лэсли Фортепиано, рояль Большой барабан Малый барабан Томы на стойках Напольные томы Конги Тарелки Перкуссия Верхняя позиция (Overhead) Стол...
- Page 24 Декларации производителя Гарантия 2 года Заявление о соответствии Sennheiser electronic GmbH & Co. KG заявляет, что этот прибор соответствует требованиям приме- няемых стандартов и предписаний СЕ.
- Page 25 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Publ. 12/05 515234/A01 Printed in Germany...
