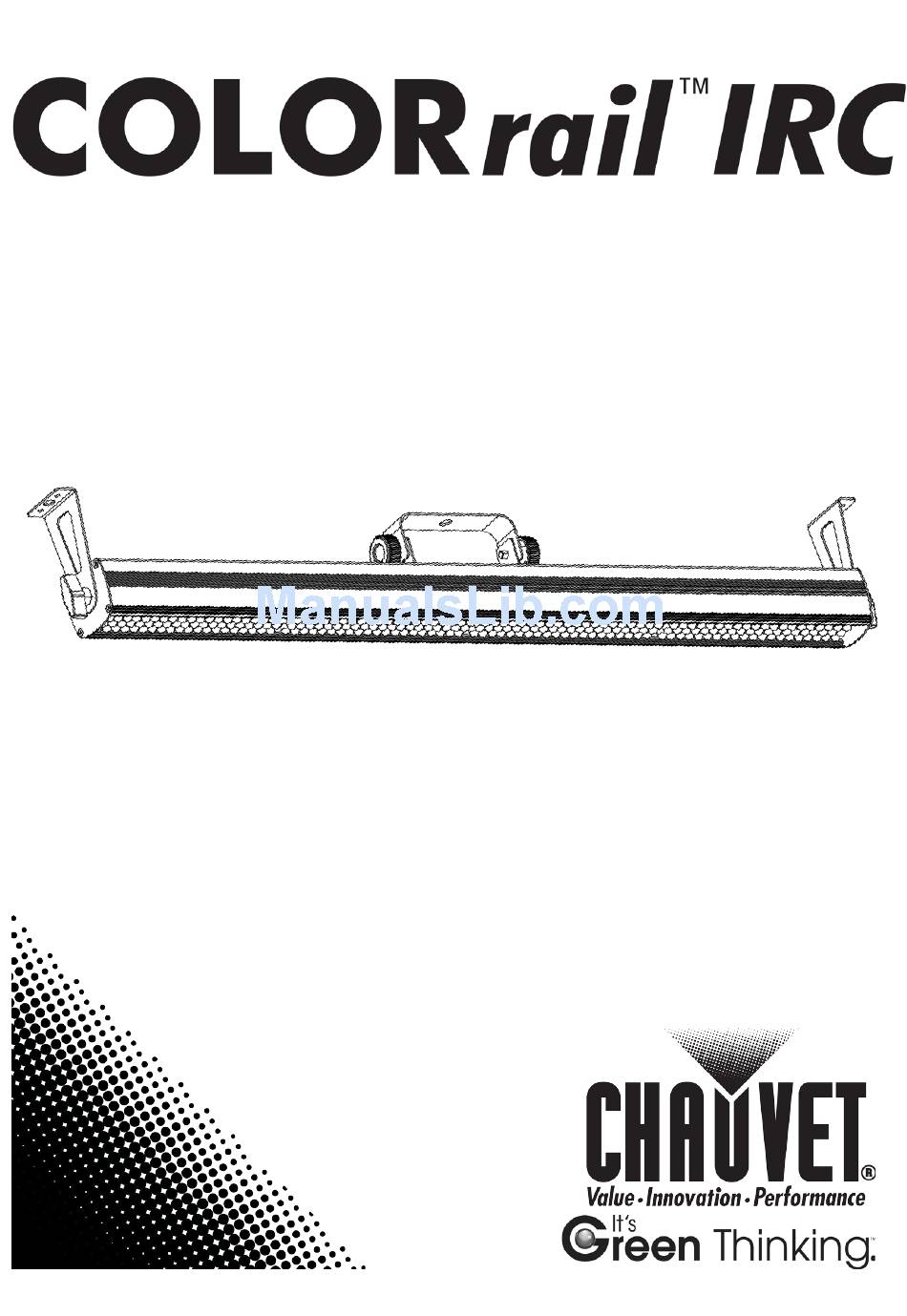

  • Page 1 Quick Reference Guide...
  • Page 2 Power Cord Included • Quick Reference Guide • Warranty Card Unpack your COLORrail™ IRC and make sure you have received all parts To Begin in good condition. If the box or contents appear damaged, notify the carrier immediately, not CHAUVET®.
  • Page 3 230 VAC. IRC – Infrared The COLORrail™ IRC is fully compatible with the Infrared Remote Control (IRC) from CHAUVET®. For more information on the IRC and to download Remote Control instructions on using the IRC, go to the CHAUVET® website at www.chauvetlighting.com.

  • Page 4: Menu Options

    COLORrail™ IRC QRG Menu Options Main Level Programming Levels Description 01-99, FL Number of loops Auto Run S.__ 01-99, FL Run speed (slow to fast) F.__ 00-99 Strobe speed (slow to fast) 001-512 Sets DMX address DMX Channel and Personalities Sets DMX personality Slave Mode Sets Slave functionality...

  • Page 5: Dmx Linking

    COLORrail™ IRC QRG DMX Linking The COLORrail™ IRC can work with a DMX controller when linked by DMX serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com.
  • Page 6 COLORrail™ IRC QRG 7-CH Channel Function Value Percent/Setting Master Dimmer 000  255 0~100% 000  255 0~100% Green 000  255 0~100% Blue 000  255 0~100% 000  007 No function 008  015 Red 016  023 Yellow 024 ...
  • Page 7 COLORrail™ IRC QRG 26-CH Channel Function Value Percent/Setting Master Dimmer 000  255 0~100% 000  255 0~100% Green 000  255 0~100% Section 1 Blue 000  255 0~100% 000  255 0~100% Green 000  255 0~100% Section 2 Blue 000 ...
  • Page 8 COLORrail™ IRC GRR Acerca De Esta La Guía de Referencia Rápida (GRR) del COLORrail™ IRC contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue manual usuario www.chauvetlighting.com para una información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
  • Page 9 Desembale su COLORrail™ IRC y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®. Descripción El COLORrail™ IRC una banda de luz multicolor para uso en aplicaciones de espectáculos móviles en interiores o exteriores.
  • Page 10 IRC - Mando a El COLORrail™ IRC es totalmente compatible con el Control Remoto por Infrarrojos (IRC) de CHAUVET®. Para más información sobre el mando a Distancia por distancia por infrarrojos (IRC), y para descargar las instrucciones de uso del Infrarrojos IRC, diríjase al sitio web de CHAUVET®...

  • Page 11: Opciones De Men

    COLORrail™ IRC GRR Opciones de Menú Nivel Principal Niveles De Programación Descripción 01-99, FL Número de bucles Ejecución S.__ 01-99, FL Velocidad de ejecución (lenta a rápida) Automática F.__ 00-99 Velocidad de estroboscopio (lenta a rápida) 001-512 Configura la dirección DMX Personalidades y Canales DMX Configura la personalidad DMX...

  • Page 12: Enlace Dmx

    COLORrail™ IRC GRR Enlace DMX El COLORrail™ IRC puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.
  • Page 13 COLORrail™ IRC GRR Canal Función Valor Porcentaje/Configuración Atenuador Master 000  255 0~100% Rojo 000  255 0~100% Verde 000  255 0~100% Azul 000  255 0~100% 000  007 Sin función 008  015 Rojo 016  023 Amarillo 024 ...
  • Page 14 COLORrail™ IRC GRR 26-C Canal Función Valor Porcentaje/Configuración Atenuador Master 000  255 0~100% Rojo 000  255 0~100% Verde 000  255 0~100% Sección 1 Azul 000  255 0~100% Rojo 000  255 0~100% Verde 000  255 0~100% Sección 2 Azul 000 ...
  • Page 15 COLORrail™ IRC MdR À Propos de ce Le manuel de référence du COLORrail™ IRC (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, Manuel d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation www.chauvetlighting.com pour de plus amples informations.
  • Page 16 Déballez votre COLORrail™ IRC et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez- le immédiatement au transporteur et non à CHAUVET®. Description Le COLORrail™ IRC est un élément d'éclairage sous forme de bande à...
  • Page 17 IRC: Le COLORrail™ IRC est entièrement compatible avec la télécommande à Télécommande à infrarouge de CHAUVET®. Pour de plus amples informations sur la Infrarouge télécommande à infrarouge IRC et si vous souhaitez télécharger les instructions d'utilisation de la télécommande IRC, rendez-vous sur le site Web de CHAUVET®...

  • Page 18: Options Du Menu

    COLORrail™ IRC MdR Options du Menu Niveau Principal Niveaux De Programmation Description 01-99, FL Nombre de boucles Fonctionnement S.__ 01-99, FL Vitesse (lent à rapide) Automatique F.__ 00-99 Vitesse du stroboscope (lent à rapide) 001-512 Configure l'adresse DMX Canaux et Personnalités DMX Sélectionne la personnalité...
  • Page 19 COLORrail™ IRC MdR Raccordement Le COLORrail™ IRC peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez...
  • Page 20 COLORrail™ IRC MdR 7-Canaux Canal Fonction Valeur Pourcentage/Configuration Gradateur Maître 000  255 0 à 100 % Rouge 000  255 0 à 100 % Vert 000  255 0 à 100 % Bleu 000  255 0 à 100 % 000 ...
  • Page 21 COLORrail™ IRC MdR 26-Canaux Canal Fonction Valeur Pourcentage/Configuration Gradateur maître 000  255 0 à 100 % Rouge 000  255 0 à 100 % Vert 000  255 0 à 100 % Section 1 Bleu 000  255 0 à 100 % Rouge 000 ...
  • Page 22 COLORrail™ IRC SAL Über diese In der Schnellanleitung des COLORrail™ IRC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Schnellan- Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungs- Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.
  • Page 23 Packen Sie Ihren COLORrail™ IRC aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch CHAUVET®. Produktbe- Der COLORrail™ IRC ist eine für den Innen- und Außenbereich konzipierte, mehrfarbige Leistenleuchte für mobile Anwendungen im...
  • Page 24 Geräte bei 230 V AC in Reihe schalten. IRC – Infraro- Der COLORrail™ IRC ist vollständig kompatibel mit der Infrarot- Fernbedienung Fernbedienung (IRC) von CHAUVET®. Weitere Informationen zur IRC oder herunterladbare Anweisungen finden Sie auf der Website von CHAUVET®, unter www.chauvetlighting.com. Beschreibung...
  • Page 25 COLORrail™ IRC SAL Menüoptionen Hauptebene Programmierebenen Beschreibung 01-99, FL Anzahl der Wiedergaben Auto-Modus S.__ 01-99, FL Wiedergabegeschwindigkeit (von langsam nach schnell) F.__ 00-99 Blitzgeschwindigkeit (von langsam nach schnell) 001-512 Stellt die DMX-Adresse ein DMX-Kanäle und -Modi Stellt den DMX-Modus ein Slave-Modus Stellt den Slave-Modus ein Infrarot-...
  • Page 26 COLORrail™ IRC SAL DMX- Der COLORrail™ IRC kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Verbindung Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden...
  • Page 27 COLORrail™ IRC SAL 7-Kanäle Kanal Funktion Wert Prozent/Einstellung MASTER-DIMMER 000  255 0 bis 100 % 000  255 0 bis 100 % Grün 000  255 0 bis 100 % Blau 000  255 0 bis 100 % 000  007 Keine Funktion 008 ...
  • Page 28 COLORrail™ IRC SAL 26-Kanäle Kanal Funktion Wert Prozent/Einstellung MASTER-DIMMER 000  255 0 bis 100 % 000  255 0 bis 100 % Grün 000  255 0 bis 100 % Abschnitt 1 Blau 000  255 0 bis 100 % 000 ...
  • Page 29 COLORrail™ IRC GRR Sobre este Guia O Guia de Referência Rápida (GRR) do COLORrail™ IRC contém informações básicas sobre o produto tais como instalação, opções de menu e valores DMX. Transfira o Manual de Utilizador de www.chauvetlighting.com para obter mais informações. Exclusão de As informações e especificações contidas neste GRR estão sujeitas a Responsabilidade...
  • Page 30 CHAUVET®. Descrição do O COLORrail™ IRC é uma barra de luz multi-colorida para utilização em aplicações de entretenimento móvel interior e exterior. O COLORrail™ Produto IRC permite criar efeitos deslumbrantes com controlo total de até 8 secções de LEDs.
  • Page 31 Remoto por infravermelhos IRC da CHAUVET®. Infravermelhos Para obter mais informações sobre o Controlo remoto por infravermelhos IRC e para transferir instruções sobre como utilizar o IRC, aceda ao site Web da CHAUVET® em www.chauvetlighting.com. Descrição do Botão Função Painel de Sai da função ou menu actual.
  • Page 32 COLORrail™ IRC GRR Opções de Menu Nível Principal Níveis de Programação Descrição 01-99, FL Número de voltas Execução S.__ 01-99, FL Velocidade de funcionamento (lento para rápido) Automática F.__ 00-99 Velocidade do sinal de validação (lento para rápido) 001-512 Define o endereço DMX Personalizações e Canal DMX Define a personalização DMX...
  • Page 33 COLORrail™ IRC GRR Interligação DMX O COLORrail™ IRC pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontram-se no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com.
  • Page 34 COLORrail™ IRC GRR 7-Canais Canal Função Valor Percentagem/Definição Regulador De Intensidade 000  255 0~100% Principal Vermelho 000  255 0~100% Verde 000  255 0~100% Azul 000  255 0~100% 000  007 Sem função 008  015 Vermelho 016 ...
  • Page 35 COLORrail™ IRC GRR 26-Canais Canal Função Valor Percentagem/Definição Regulador De Intensidade 000  255 0~100% Principal Vermelho 000  255 0~100% Verde 000  255 0~100% Secção 1 Azul 000  255 0~100% Vermelho 000  255 0~100% Verde 000  255 0~100% Secção 2 Azul 000 ...
  • Page 36 COLORrail™ IRC GR Informazioni La Guida Rapida di COLORrail™ IRC contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori Sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere Responsabilità...
  • Page 37 Per Iniziare Disimballare COLORrail™ IRC ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a CHAUVET®. Descrizione COLORrail™ IRC è una luce multicolore tipo “strip” (striscia) adatta per applicazioni itineranti, sia in interni che in esterni. COLORrail™ IRC crea del Prodotto abbaglianti effetti con controllo completo fino a 8 sezioni di LED.
  • Page 38 32 unità a 230 V CA. IRC - COLORrail™ IRC è totalmente compatibile con il telecomando a infrarossi (IRC) di CHAUVET®. Per maggiori informazioni sul telecomando a Telecomando a infrarossi (IRC) e per scaricare le istruzioni per l'uso, andare al sito Web Infrarossi CHAUVET®...
  • Page 39 COLORrail™ IRC GR Opzioni del Menù Livello Principale Livelli di Programmazione Descrizione 01-99, FL Numero di cicli Auto Run S.__ 01-99, FL Velocità di esecuzione (lento-veloce) F.__ 00-99 Velocità stroboscopio (lento-veloce) 001-512 Imposta l'indirizzo DMX Caratteristiche e Canali DMX Imposta la caratteristica DMX Modalità...
  • Page 40 COLORrail™ IRC GR Collegamento COLORrail™ IRC può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetlighting.com.
  • Page 41 COLORrail™ IRC GR 7-CH Canale Funzione Valore Percentuale/Impostazione Master Dimmer 000  255 0~100% Rosso 000  255 0~100% Verde 000  255 0~100% 000  255 0~100% 000  007 Nessuna funzione 008  015 Rosso 016  023 Giallo 024 ...
  • Page 42 COLORrail™ IRC GR 26-CH Canale Funzione Valore Percentuale/Impostazione Master Dimmer 000  255 0~100% Rosso 000  255 0~100% Verde 000  255 0~100% Sezione 1 000  255 0~100% Rosso 000  255 0~100% Verde 000  255 0~100% Sezione 2 000 ...
  • Page 43 COLORrail™ IRC QRG O Przewodniku COLORrail™ IRC Quick Reference Guide (QRG) zawiera podstawowe informacje o produkcie takie jak montaż, opcje menu oraz wartości DMX. Szczegółowe informacje znajdują się w instrukcji obsługi na stronie www.chauvetlighting.com Informacje i specyfikacje zwarte w niniejszym dokumencie podlegają Oświadczenie zmianie bez powiadomienia.
  • Page 44 Należy rozpakować COLORrail™ IRC i upewnić się czy otrzymaliście Państwo wszystkie części w dobrym stanie. Jeżeli opakowanie lub jego zawartość wydaje się być uszkodzona, należy niezwłocznie powiadomić o tym przewoźnika, a nie firmę CHAUVET®. Opis Produktu COLORrail™ IRC to wielokolorowa świetlówka do zastosowania wewnątrz jak i na zewnątrz.
  • Page 45 120 VAC oraz 32 jednostek o napięciu 230 VAC. Zdalne COLORrail™ IRC jest w pełni kompatybilny z systemem zdalnego Sterowanie Nad sterowania na podczerwień (IRC) firmy CHAUVET®. Instrukcja obsługi Podczerwień oraz dalsze informacje na temat IRC znajdują się na stronie www.chauvetlighting.com.
  • Page 46 COLORrail™ IRC QRG Opcje Menu Główny Poziom Poziomy Programowania Opis 01-99, FL Liczba pętli Auto Run S.__ 01-99, FL Prędkość robocza (wolny do szybki) F.__ 00-99 Prędkość strobowania (wolny do szybki) 001-512 Ustawia adres DMX Kanał DMX Oraz Osobowości Ustawia osobowość DMX Slave Mode Ustawia funkcjonalność...
  • Page 47 COLORrail™ IRC QRG Połączenie COLORrail™ IRC może współpracować z kontrolerem DMX, gdy jest podłączony za pomocą połączeń seryjnych DMX. Polecenia odnośnie podłączenia i konfiguracji produktu w celu obsługi system DMX znajdują się w instrukcji obsługi. Jeżeli nie znacie Państwo systemu DMX, DMX Primer znajduje się...
  • Page 48 COLORrail™ IRC QRG 7-CH Kanał Funkcja Wartość Procent/Ustawienie Ściemniacz Master 000  255 0~100% Czerwona 000  255 0~100% Zielona 000  255 0~100% Niebieska 000  255 0~100% 000  007 Brak funkcji 008  015 Czerwony 016  023 Żółty 024 ...
  • Page 49 COLORrail™ IRC QRG 26-CH Kanał Funkcja Wartość Procent/Ustawienie Ściemniacz Master 000  255 0~100% Czerwona 000  255 0~100% Zielona 000  255 0~100% Odcinek 1 Niebieska 000  255 0~100% Czerwona 000  255 0~100% Zielona 000  255 0~100% Odcinek 2 Niebieska 000 ...
  • Page 50 COLORrail™ IRC QRG О Данном Краткое руководство (QRG) по COLORrail™ IRC содержит базовую информацию об устройстве, включая вопросы монтажа, Руководстве настроек меню и значений DMX. Загрузите Руководство пользователя на сайте www.chauvetlighting.com. Отказ От Информация и спецификации, приведенные в этом руководстве, могут...
  • Page 51 Распакуйте устройство COLORrail™ IRC и проверьте исправное состояние всех полученных деталей. Если коробка или ее содержимое работы имеют признаки повреждения, немедленно сообщите об этом не CHAUVET®, а перевозчику. Описание COLORrail™ IRC – это многоцветная светодиодная лента, которая подходит для мобильных артистов и может использоваться как...
  • Page 52 получения дополнительной информации об инфракрасном пульте Управления дистанционного управления (IRC) и загрузке инструкций по использованию IRC перейдите на веб-сайт CHAUVET® по адресу www.chauvetlighting.com. Описание Кнопка Функция Панели Выход из текущего меню или функции. Удерживать 2 с для <MENU> перехода к следующей опции.
  • Page 53 COLORrail™ IRC QRG Настройки Меню Главный уровень Уровни программирования Описание 01-99, FL Число контуров S.__ 01-99, FL Скорость хода (медленно-быстро) Автозапуск Частота стробоскопического эффекта F.__ 00-99 (медленно-быстро) 001-512 Настройка DMX-адреса DMX-каналы и профили Настройка DMX-профиля Режим Slave Настройка функциональности Slave Функциональность...
  • Page 54 COLORrail™ IRC QRG Связь по DMX Устройство COLORrail™ IRC может работать с контроллером DMX при подключении с помощью последовательных соединений DMX. Инструкции по подключению и конфигурированию этого устройства в режиме DMX приведены в Руководстве пользователя. Если вы не знакомы с DMX, загрузите вводное руководство DMX Primer на сайте www.chauvetlighting.com.
  • Page 55 COLORrail™ IRC QRG 7-CH Канал Функция Значение Процент/уставка Главный диммер 000  255 0~100% Красный 000  255 0~100% Зеленый 000  255 0~100% Синий 000  255 0~100% 000  007 Нет действия 008  015 Красный 016  023 Желтый 024 ...
