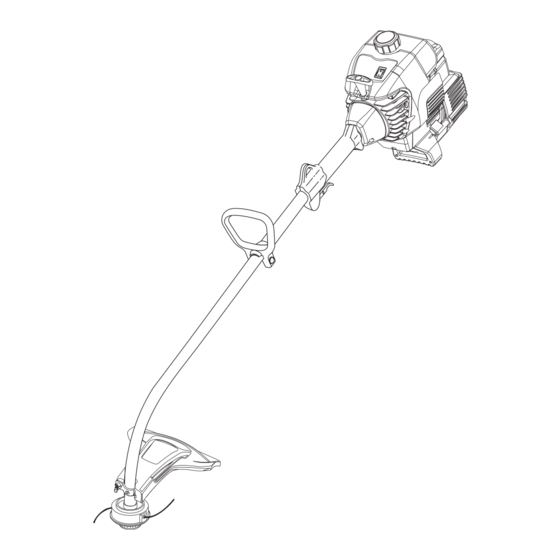

McCulloch MT700 Operator's Manual

McCulloch MT700 Operator's Manual

2-cycle gasoline trimmer
Hide thumbs Also See for MT700:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Operator's Manual
2-Cycle Gasoline
Trimmer
Model MT700
IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY
P/N 769-01706 (2/05)

Advertisement

Chapters

Table of Contents
loading

Related Manuals for McCulloch MT700

Summary of Contents for McCulloch MT700

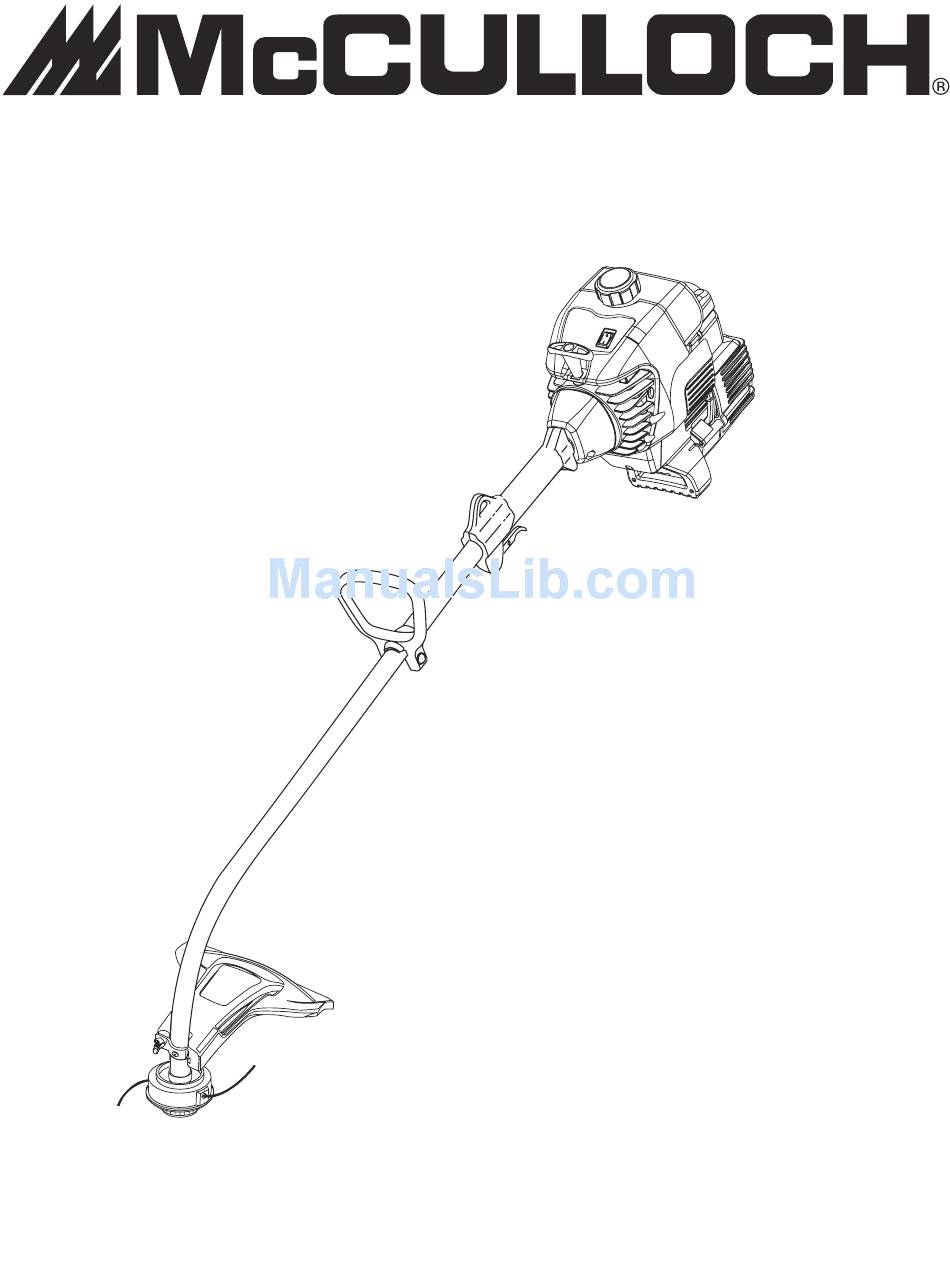

  • Page 1 Operator’s Manual 2-Cycle Gasoline Trimmer Model MT700 IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY P/N 769-01706 (2/05)
