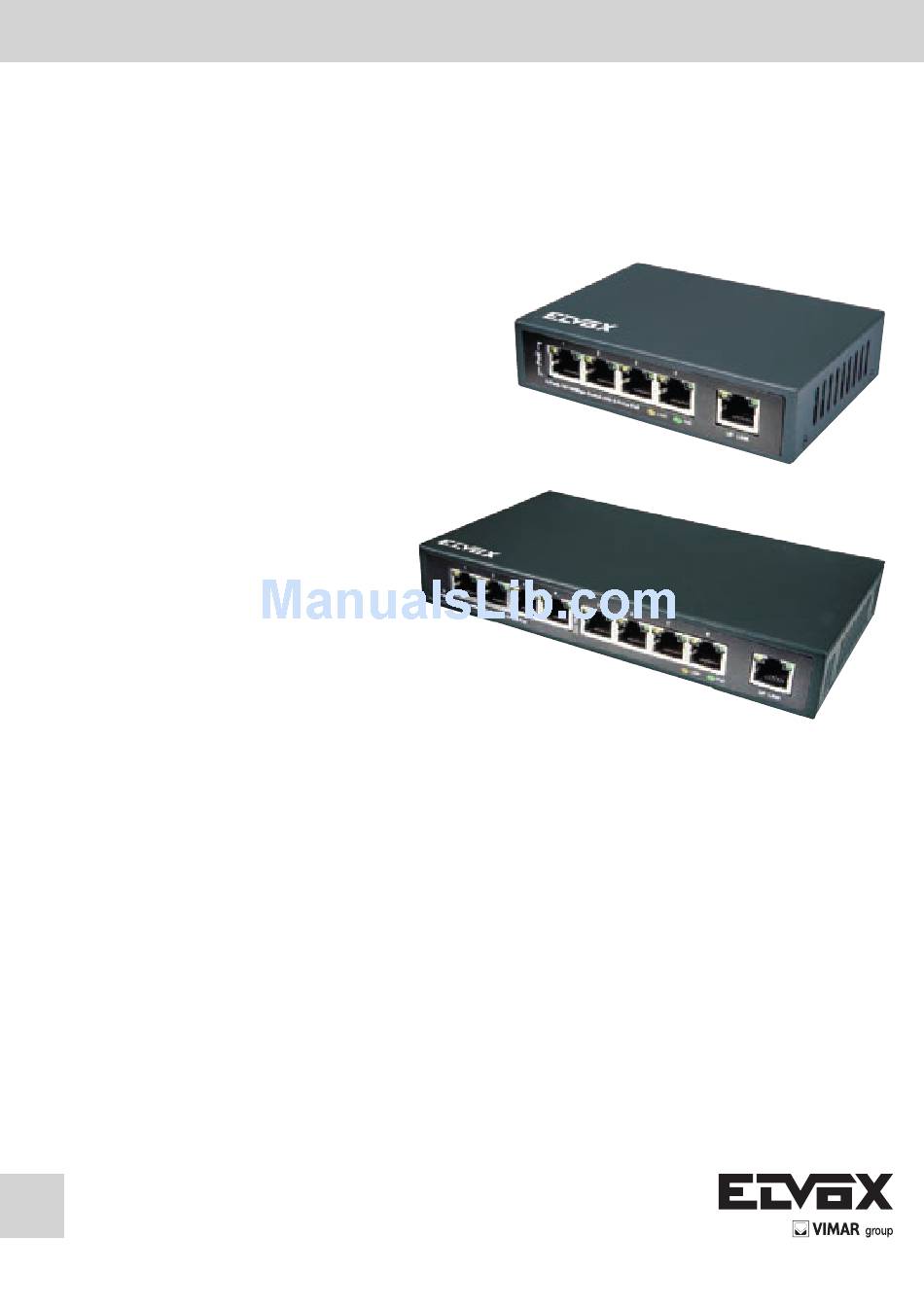

- Page 1 Manuale per l’installazione e l’uso Installation and operation manual 46260.5P 46260.9P Switch PoE PoE Switch...
-
Page 2: Guida All'installazione
Manuale del prodotto Descrizione del prodotto Lo switch PoE 10/100 Mbps unmanaged può fornire una connessione di rete diretta che integra le capacità di rete Fast Ethernet 100 Mbps e Ethernet 10 Mbps. Può rilevare e identificare automaticamente se i dispositivi collegati, quali una telecamera IP, sono conformi agli standard IEEE802.3af e IEEE802.3at e fornire loro alimentazione. - Page 3 Figura 1: Schema di installazione fissa per switch 5 porte 10/100Mbps con 4 porte PoE Figura 2: Schema di installazione fissa per switch 9 porte 10/100Mbps con 8 porte PoE Figura 3: Schema di collegamento...
- Page 4 Identificazione dei componenti esterni Utilizzare esclusivamente gli accessori in dotazione con lo switch. lndicatore Stato lndicazione Alimentazione Alimentazione accesa Alimentazione spenta Stato PoE Dispositivo PD PoE collegato alla porta, funzionamento corretto Lampeggiante Cortocircuito PoE o sovraccarico di corrente Nessun PD è collegato alla porta corrispondente oppure non è applicata alimentazione conforme ai limiti di alimentazione della porta.
-
Page 5: Introduction Of Product
Introduction of product Product overview 10/100Mbps unmanaged PoE switch can provide the seamless network connection which integrates 100Mbps Fast Ethernet and 10Mbps Ethernet network capabilities. lt can automatically detect and identify whether connected devices such as IP came- ra comply with standard IEEE802.3af and IEEE802.3at, and supply power for them. 10/100Mbps unmanaged PoE switch makes the deployment of wireless AP, IP camera and IP-based network equipment become easier. - Page 6 Figure 1: Fixed lnstallation Diagram for 5-Ports 10/100Mbps Switch wilh 4-Ports PoE Figure 2: Fixed lnstallation Diagram for 9-Ports 10/100Mbps Switch wilh 8-Ports PoE Figure 3: Connection diagram...
-
Page 7: Identifying External Components
Identifying external components Please use the accessories equipped with the switch only. lndicator Status lndication Power Power on Power off PoE Status PoE PD device connected to the port, working properly Flashing Short PoE power circuit or overloaded power current No PD is connected to the corresponding port, or no power is supplied according to the power limits of the port Link... - Page 8 AVVERTENZE PER L’INSTALLATORE SAFETY INSTRUCTIONS FOR INSTALLERS Leggere attentamente le av ver ten ze contenute nel pre sen te do cu- Carefully read the instructions on this leaflet: they give important in- men to in quanto for ni sco no importanti indicazioni ri guar dan ti la sicu- formation on the safety, use and maintenance of the installation.
