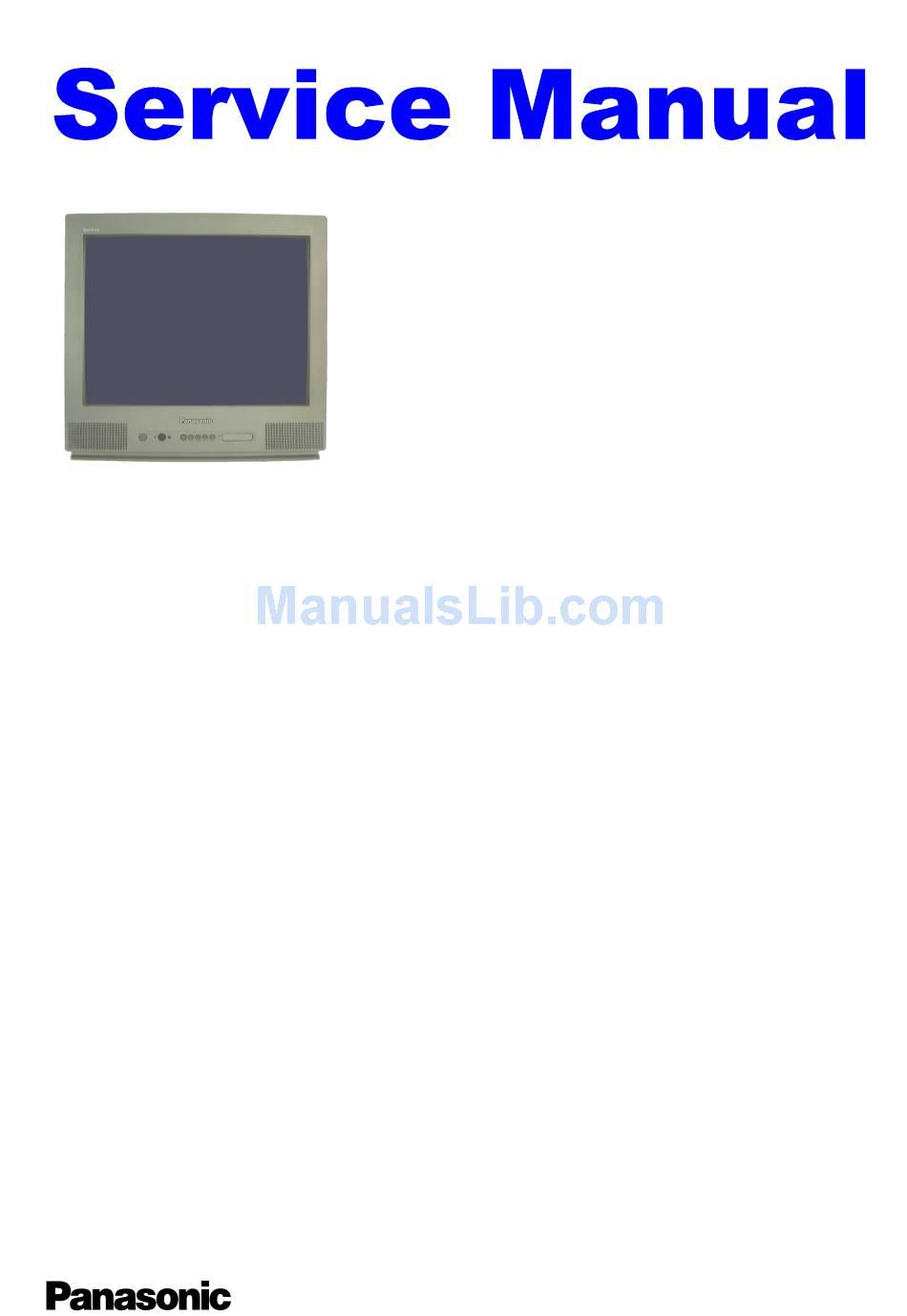

Panasonic TX-28CK1F Service Manual

SPECIFICATIONS

(Information in brakets {} refers to model TX-25CK1F)
(Information in brakets [ ] refers to model TX-21CK1F)
Power Source: 220-240V a.c., 50Hz
Power Consumption: 76W
Aerial Impedance: 75Ω unbalanced, Coaxial Type
Standby Power
Consumption: 0,9W
Receiving System: PAL-B/G, PAL-60, SECAM B/G, SECAM L,
SECAM L', M.NTSC (AV)
NTSC (AV only)
Receiving Channels:
VHF E2-E12 VHF H1-H2 (ITALY)
VHF A-H (ITALY) VHF R1-R2
VHF R3-R5 VHF R6-R12
UHF E21-E69 CATV (S01-S05)
CATV S1-S10 (M1-M10) CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video 38,9MHz, 33,9MHz
Audio 33,4MHz, 33,05(NICAM,L NICAM)
33,16MHz (A2), 32,4MHz
40,4MHz, 39,75MHz(L´NICAM)
Colour 34,47MHz (PAL)
34,5MHz, 34,65MHz
38,3MHz, 38,15MHz
Video/Audio Terminals:
AV1 IN Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin)
AV1 OUT Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
AV FRONT Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
High Voltage: 28kV +0,7kV -1kV
[27kV +0,7kV -1kV]
Picture Tube: A66ECF50X04
{A59ECF50X04}
[A51EER35X80]
Audio Output: 2 x 10W (Music Power)
2 x 5W (R.M.S.), 8Ω Impedance
Headphones 8Ω Impedance
Accessories supplied: Remote Control
2 x R6 (UM3) Batteries
Dimensions:
Height: 580mm
Width: 646mm
Depth: 471mm
Net Weight: 33kg
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the Z8 technical
guide.
{76W} [60W]
{0,9W} [1W]
0,7V p-p 75Ω
{28kV +0,7kV -1kV}
63cm
59cm
51cm
{538mm} [476mm]
{580mm} [512mm]
{442,5mm} [470mm]
{27kg} [20,6kg]

Colour Television

TECHNISCHE DATEN

( Die Auskunft in den Klammern { } bezeicht sich auf das folgende Modell TX-25CK1F)
( Die Auskunft in den Klammern [ ] bezeicht sich auf das folgende Modell TX-21CK1F)
Netzpannung:
Leistungsaufnahme:
Antennenimpedanz:
Standby Leistungsaufnahme:
Empfangssystem:
Empfangsbereiche:
VHF E2-E12
VHF A-H (ITALY)
VHF R3-R5
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video
Audio
Colour
Video/Audio Anschlüsse:
AV1 EINGANG
AV1 AUSGANG
AV FRONT
Hochspannung:
Bildrohre:
Ton Ausgangsleistung:
Lautsprecher
Kopfhörer:
Mitgel. Zubehör:
Abmessungen:
Höhe:
Breite:
Tiefe:
Gewicht:
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis: Bitte verwenden Sie das Service Manual zusammen mit dem Z8 Technical
Guide.
ORDER No. 99-SM-014
TX-28CK1F
TX-25CK1F
TX-21CK1F
Z8 Chassis
220-240V a.c., 50Hz
76W {76W} [60W]
75Ω asymmetrisch, Koaxial-Typ
0,9W {0,9W} [1W]
PAL-B/G, PAL-525/60 SECAM B/G, SECAM L,
SECAM L', M.NTSC (AV)
NTSC (nur AV Eingang)
VHF H1-H2 (ITALY)
VHF R1-R2
VHF R6-R12
CATV (S01-S05)
CATV S11-S20 (U1-U10)
38,9MHz, 33,9MHz
33,4MHz, 33,05MHz(NICAM, L NICAM)
33,16MHz (A2), 32,4MHz
40,4MHz, 39,75MHz (L´NICAM)
34,47MHz (PAL)
34,5MHz, 34,56MHz
38,3MHz, 38,15MHz
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin) 0,7V p-p 75Ω
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
28kV +0,7kV - 1kV {28kV +0,7kV -1kV}
[27kV +0,7kV -1kV]
A66ECF50X04 63cm
{A59ECF50X04} 59cm
[A51EER35X80] 51cm
2 x 10W (Musikleistung)
2 x 5W (R.M.S.), 8Ω Impedanz
8Ω Impedanz
Fernbedienung
2 x R6 (UM3) Batterien
580mm {538mm} [476mm]
646mm {580mm} [512mm]
471mm {442,5mm} [470mm]
33kg {27kg} [20,6kg]
