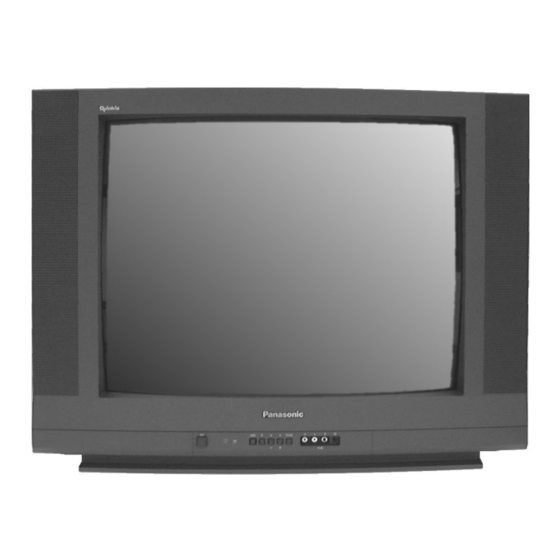

Panasonic TX-28LK1F Service Manual

SPECIFICATIONS

(Information in brackets {} refers to model TX-25LK1F)
(Information in brackets [ ] refers to model TX-28SK1F)
Power Source: 220-240V a.c., 50Hz
Power Consumption: 76W
Aerial Impedance: 75Ω unbalanced, Coaxial Type
Standby Power
Consumption: 0,9W
Receiving System: PAL-B/G, PAL-60
SECAM-B/G, SECAM-L/L'
M.NTSC (AV)
NTSC (AV only)
Receiving Channels:
VHF E2-E12 VHF H1-H2 (ITALY)
VHF A-H (ITALY) UHF E21-E69
CATV (S01-S05) CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10) CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video 38,9MHz, 33,9MHz
Audio 33,4MHz, 33,05MHz (NICAM,L NICAM)
33,16MHz (A2), 32,4MHz
40,4MHz, 39,75MHz (L' NICAM)
Colour 34,47MHz (PAL)
34,5MHz, 34,65MHz
38,3MHz, 38,15MHz
Video/Audio Terminals:
AV1 IN Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin)
AV1 OUT Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
RCA IN Video 1V p-p 75Ω
RCA IN Audio 500mV rms 10kΩ
High Voltage: 28kV ± 1kV
Picture Tube: A66ECF50X04
{A59EEQ15X97}
[A66ECF50X04]
Audio Output: 2 x 10W (Music Power), 2 x 5W R.M.S.
8Ω Impedance
Headphones 8Ω Impedance
Accessories supplied: Remote Control
2 x R6 (UM3) Batteries
Dimensions:
Height: 571mm
Width: 778mm
Depth: 478mm
Net Weight: 31,5kg
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the Z8 technical
guide.
{72W} [76W]
0,7V p-p 75Ω
66cm
59cm
66cm
{522mm} [571mm]
{718mm} [778mm]
{464mm} [478mm]
{26,75kg} [31,5kg]
Colour Television

TECHNISCHE DATEN

(
Die Auskunft in den Klammern { } bezeicht sich auf das folgende Modell TX-25LK1F
(
Die Auskunft in den Klammern [ ] bezeicht sich auf das folgende Modell TX-28SK1F
Netzpannung: 220-240V a.c., 50Hz
Leistungsaufnahme: 76W
Antennenimpedanz: 75Ω asymmetrisch, Koaxial-Typ
Standby Leistungsaufnahme: 0,9W
Empfangssystem: PAL-B/G, PAL-60
SECAM-B/G, SECAM-L/L'
M.NTSC (AV)
NTSC (nur AV Eingang)
Empfangsbereiche:
VHF E2-E12 VHF H1-H2 (ITALY)
VHF A-H (ITALY) UHF E21-E69
CATV (S01-S05) CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10) CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video 38,9MHz, 33,9MHz
Audio 33,4MHz, 33,05MHz (NICAM,L NICAM)
33,16MHz (A2) , 32,4MHz
40,4MHz, 39,75MHz (L' NICAM)
Colour 34,47MHz (PAL)
34,5MHz, 34,65MHz
38,3MHz, 38,15MHz
Video/Audio Anschlüsse:
AV1 EINGANG Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin)
AV1 AUSGANG Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
RCA EINGANG Video 1V p-p 75Ω
RCA EINGANG Audio 500mV rms 10kΩ
Hochspannung: 28kV ± 1kV
Bildrohre: A66ECF50X04
{A59EEQ15X97}
[A66ECF50X04]
Ton Ausgangsleistung: 2 x 10W (Musikleistung), 2 x 5W R.M.S.
Lautsprecher 8Ω Impedanz
Kopfhörer: 8Ω Impedanz
Mitgel. Zubehör: Fernbedienung
2 x R6 (UM3) Batterien
Abmessungen:
Höhe: 571mm
Breite: 778mm
Tiefe: 478mm
Gewicht: 31,5kg
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis: Bitte verwenden Sie das Service Manual zusammen mit dem Z8 Technical
Guide.
ORDER No. 00-SM-014
TX-28LK1F
TX-25LK1F
TX-28SK1F
Z8 Chassis
)
)
{72W} [76W]
0,7V p-p 75Ω
66cm
59cm
66cm
{522mm} [571mm]
{718mm} [778mm]
{464mm} [478mm]
{26,75kg} [31,5kg]
