PowerMax Black Box PBBR12 User Manual

User Manual
Insert and take out the memory card
1) Insert the TF card into the card slot according to the
instructed direction
；
2) Press the card, after the card is ejected, take out it
3) If no memory card in the machine, it will display:
"Please inset SD Card"
Note: 1) Please note the direction or the TF card, if it is
not correct , it will damage the machine or the card
2) Please backup all the files when use this machine.
Product features
Small size car DV recorder , easy to Photo and
recording in any situation
HDMI—HD TV output
2.7" LTPS TFT LCD
Fixed focus lens with 4 glasses , focus range from 12cm
to ∞
140 degree wide range lens
4X digital zoom
Video specification: MJPEG
MIC and speaker inside
Support Micro SD card to 32GB
Have 2 pcs. LED lights
Support G-Sensor function
Simple file HOLD function
With motion detect function
Photo with face recognition
G-Sensor function
When the gravity acceleration up to 6g (1g = 9.80 m/sec
the machine will automatically save the current video of the
accident, not delete the file.
HOLD function
Press this button, the recording process, the current video
file is saved as can not be deleted.

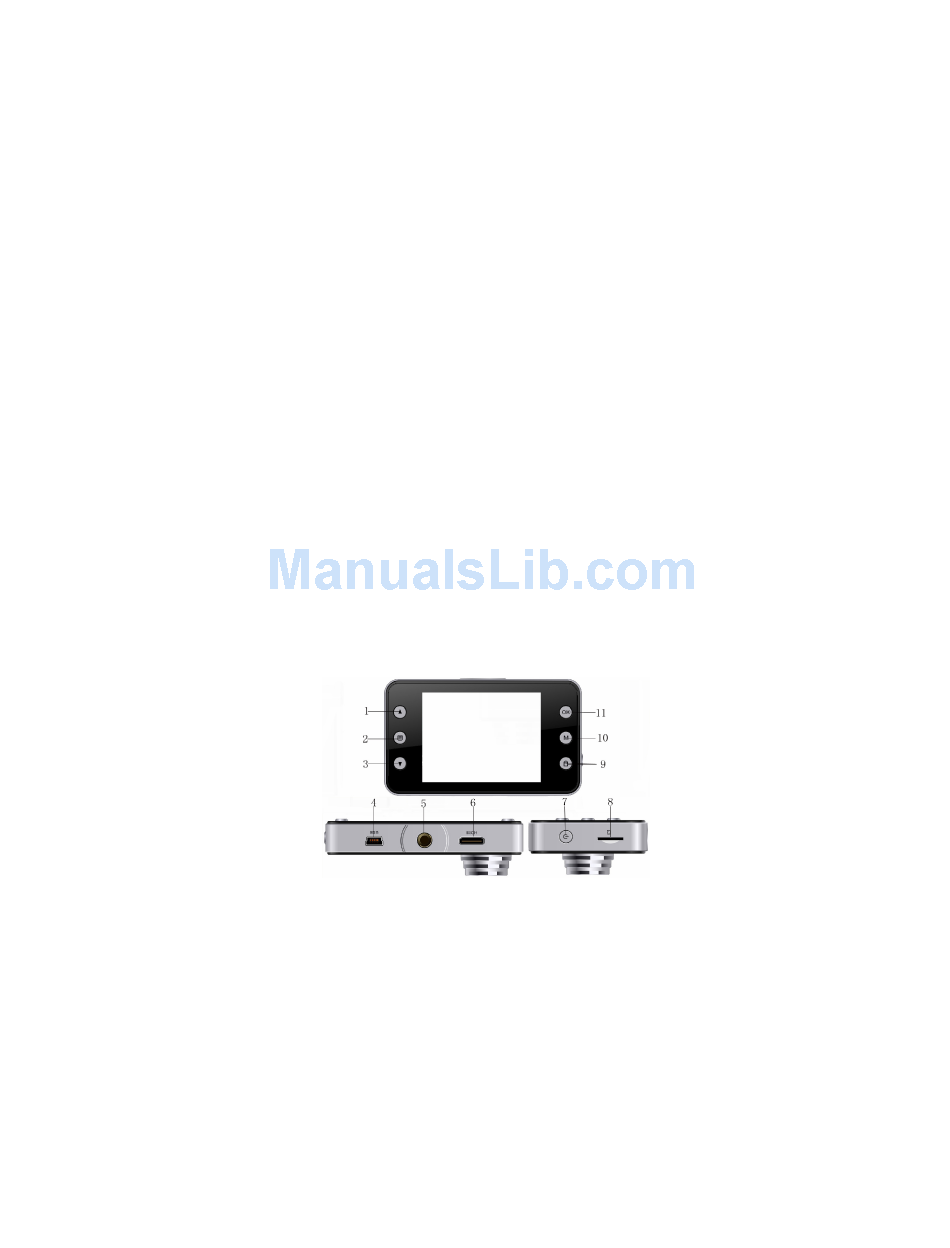

Product Structure and Key Port Definition
1) UP button
2) MENU button
3) DOWN button
4) USB
5) Bracket mount
6) HDMI output
7) Power button
8) microSD (TF)
9) HOLD button
10) MODE button
11) OK/REC button
The first third time when use this car DVR, please charge
it for 8 hours when the battery is used up.
PBBR12 can be charged by those way:
1 C onnect to the PC though the USB cable;
）
2 U se car (or optional, home) charger.
）
Note: When the battery is not enough power, device will
enter protection mode and cann't turn on, please charge it.
Operating guide
Car DVR turn on/off and mode switch:
1.When machine power off , press power key, the unit turn
on;
2.The unit is in recording mode when power on, press
"OK" key to start recording , press it again, the unit will stop
recording and save the current file;
3. When unit in recording mode, press "Mode" key to enter
Photo mode, press once again, it will enter playback mode,
press once again, it will back to recording mode.
Powermax Black Box PBBR12
(v1.0)
；
A VI
（ ）
Charge
Vartotojo vadovas
Atminties kortelės įdėjimas ir išėmimas
1) Įdėkite microSD kortelę į lizdą, pagal ant įrenginio
nurodytą kryptį;
2) Norėdami išimti, paspauskite kortelę – po to, kai kortelė
；
iššoks, išimkite ją;
3) Jei į įrenginį neįdėta microSD kortelė, bus rodomas:
užrašas: "Prašome įdėti kortelę"
Pastaba: 1) Atkreipkite dėmesį į kortelės įdėjimo kryptį –
jei ji neteisinga, galite sugadinti lizdą arba kortelę;
2) Prieš naudodami kortelę įrenginyje, išsisaugokite visas bylas.
Nedidelė automobilinė skaitmeninė vaizdo kamera, su
kuria lengva bet kada padaryti foto ar vaizdo įrašą.
HDMI – HD TV išėjimas
2.7" LTPS TFT LCD ekranas
Fiksuoto židinio objektyvas su 4 stiklais, nuo 12 cm iki ∞
140 laipsnių plataus kampo objektyvas
4x skaitmeninis priartinimas
Vaizdo įrašo specifikacija: MJPEG (AVI)
Mikrofonas ir garsiakalbis viduje
Palaiko microSD kortelę iki 32GB
Turi 2 vnt. LED pašvietimo lempučių
Palaiko G-Sensor funkciją
Paprasta naudoti HOLD funkcija
Turi judesio daviklio funkciją
Veido aptikimo funkciją
2
), Kai pagreitis pasiekia 6g (1 g = 9,80 m / s
automatiškai išsaugos ir užrakins (neleis trinti) esama įrašą.
Paspaudus šį mygtuką įrašymo proceso metu esama byla
bus išsaugota ir užrakinta (kaip negalima ištrinti).
Prekės sandara ir pagrindinės jungtys
Pirmąjį ir antrą kartais naudojant šį įrenginį, prašome
įkrauti jį 8 valandas ir pilnai iškrauti. PBBR12 gali būti
įkrautas šiais būdais:
1) Prijungtas prie kompiuterio microUSB kabeliu;
2) Naudojant automobilinį (ar buitinį – nekompl.) kroviklį.
Pastaba: Kai akumuliatorius išsikrovęs ir jam neužtenka
galios įsijungti, prašome pakrauti jį prieš įjungiant.
Įrenginio įjungimas/išjungimas ir režimų perjungimas:
1. Kai įrenginys išjungtas, spauskite įjungimo mygtuką,
kol įrenginys įsijungs;
2. Įjungus įrenginį spauskite "REC/OK" mygtuką, kad
pradėtumėte įrašinėti; paspaudus jį dar kartą, įrenginys
įrašinėjimą sustabdys;
3. Kai įrenginys yra vaizdo įrašo režime, spausdami
"Mode" perjungsite į foto režimą, paspaudus dar, persijungs
į atkūrimo režimą; dar kartą - grįšite į vaizdo įrašymo režimą.
(v1.0)
Produkto savybės
G-Sensor funkcija
HOLD funkciją
1) UP - eiti į viršų/artinti
2) MENU mygtukas
3) DOWN – žemyn/tolinti
4) USB lizdas
5) laikiklio tvirtinimas
6) HDMI lizdas
7) ĮJ/IŠJ. mygtukas
8) MicroSD lizdas
9) HOLD myktukas
10) MODE (režimo) mygt
11) OK mygtukas
Krovimas
Naudojimo vadovas
2
), įrenginys
