PowerMax PBBR13 User Manual

User Manual
Insert and take out the memory card
1) Insert the TF card into the card slot according to the
instructed direction;
2) Press the card, after the card is ejected, take out it
3) If no memory card in the machine, it will display: "Please
inset SD Card"
Note: 1) Please note the direction or the TF card, if it is not
correct , it will damage the machine or the card;
2) Please backup all the files when use this machine.
Product features
Small size car DV recorder , easy to Photo and recording
in any situation
HDMI—HD TV output
1.5" LTPS TFT LCD
Fixed focus lens with 4 glasses , focus range from 12cm to ∞
120 degree wide range lens
4X digital zoom
Video specification: MJPEG
MIC and speaker inside
Support Micro SD card to 32GB
Support recording with IR LED
With motion detect function
Photo with face recognition

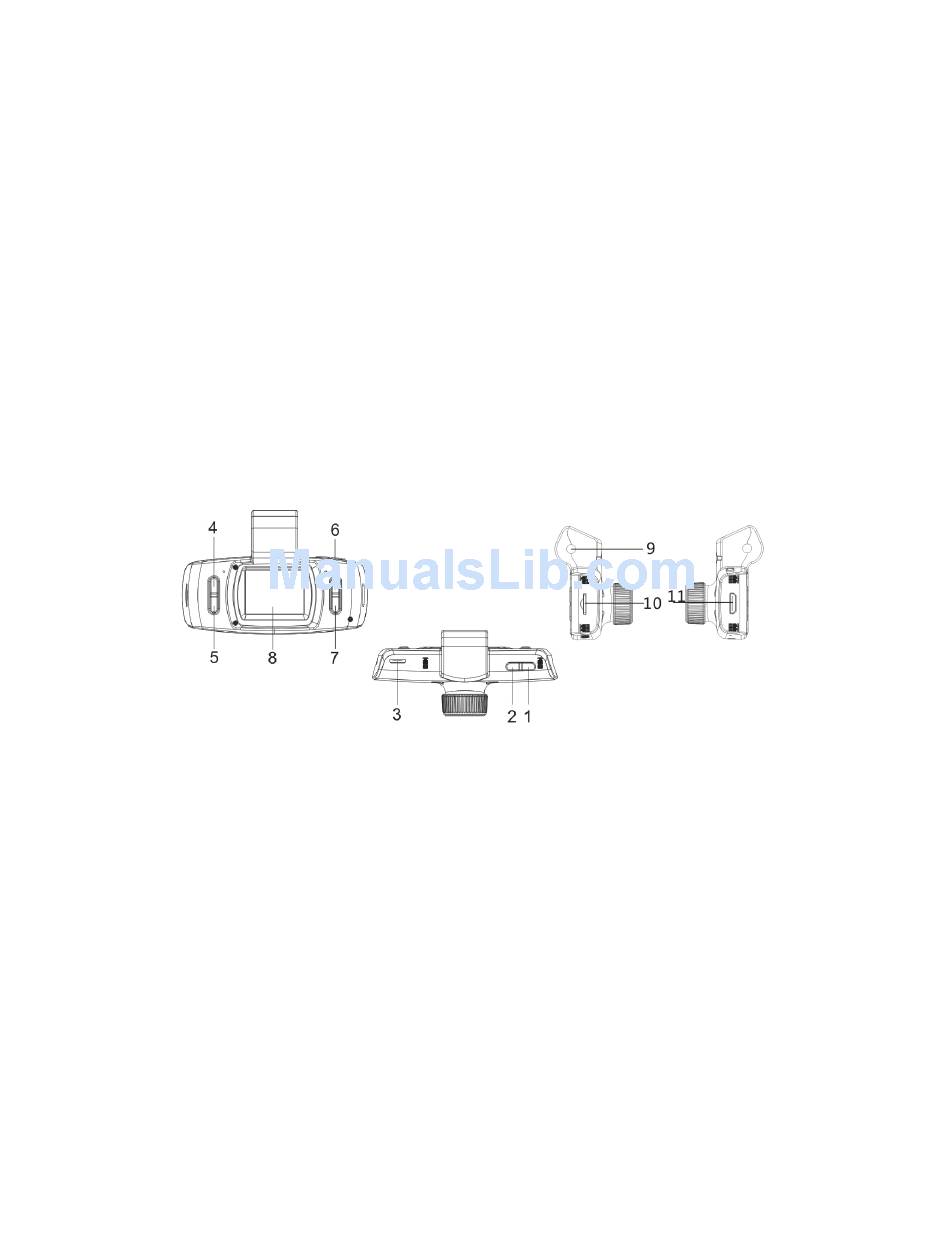

Product Structure and Key Port Definition
1) REC/OK Button
2) Power Button
3) USB
4) MODE
5) MENU
6) UP/T
7) DOWN/W
8) LCD
9) Support
frame joint position
10) Micro SD
11) HDMI
The first third time when use this car DVR, please charge it
for 8 hours when the battery is used up.
PBBR13 can be charged by those way:
1 C onnect to the PC though the USB cable;
）
2 U se car charger.
）
Note: When the battery is not enough power, device will enter
protection mode and cann't turn on, please charge it.
Operating guide
Car DVR turn on/off and mode switch:
1.When machine power off , press power key, the unit turn
on;
2.The unit is in recording mode when power on, press "OK"
key to start recording , press it again, the unit will stop
recording and save the current file;
3. When unit in recording mode, press "Mode" key to enter
Photo mode, press once again, it will enter playback mode,
press once again, it will back to recording mode;
Key functions
In Recording/ Photo/ Playback mode
"Power" Key – Power on/off
"OK" Key – Confirm
"UP" Key – Up; 1/2/3/4 digital zoom
"DOWN" Key – Down; 4/3/2/1 digital zoom
"MODE" Key – Switch recording/Photo/playback mode
"MENU" Key – Menu list
"Reset" Key – Reset the unit
Powermax Black Box PBBR13
(v1.2)
A VI
（ ）
Charge
Atminties kortelės įdėjimas ir išėmimas
1) Įdėkite microSD kortelę į lizdą, pagal ant įrenginio
nurodytą kryptį;
2) Norėdami išimti, paspauskite kortelę – po to, kai kortelė
；
iššoks, išimkite ją;
3) Jei į įrenginį neįdėta microSD kortelė, bus rodomas:
užrašas: "Prašome įdėti kortelę"
Pastaba: 1) Atkreipkite dėmesį į kortelės įdėjimo kryptį – jei ji
neteisinga, galite sugadinti lizdą arba kortelę;
2) Prieš naudodami kortelę įrenginyje, išsisaugokite visas bylas.
Nedidelė automobilinė skaitmeninė vaizdo kamera, su kuria
lengva bet kada padaryti foto ar vaizdo įrašą.
HDMI – HD TV išėjimas
1.5" LTPS TFT LCD ekranas
Fiksuoto židinio objektyvas su 4 stiklais, nuo 12 cm iki ∞
120 laipsnių plataus kampo objektyvas
4x skaitmeninis priartinimas
Vaizdo įrašo specifikacija: MJPEG (AVI)
Mikrofonas ir garsiakalbis viduje
Palaiko microSD kortelę iki 32GB
Palaiko įrašymą naudojant IR LED
Turi judesio daviklio funkciją
Veido aptikimo funkciją
Prekės sandara ir pagrindinės jungtys
Pirmąjį ir antrą kartais naudojant šį įrenginį, prašome įkrauti jį
8 valandas ir pilnai iškrauti. PBBR13 gali būti įkrautas šiais
būdais:
1) Prijungtas prie kompiuterio microUSB kabeliu;
2) Naudojant automobilinį akumuliatoriaus kroviklį.
Pastaba: Kai akumuliatorius išsikrovęs ir jam neužtenka
galios įsijungti, prašome pakrauti jį prieš įjungiant.
Įrenginio įjungimas/išjungimas ir režimų perjungimas:
1. Kai įrenginys išjungtas, spauskite įjungimo mygtuką, kol
įrenginys įsijungs;
2. Įjungus įrenginį spauskite "REC/OK" mygtuką, kad
pradėtumėte įrašinėti; paspaudus jį dar kartą, įrenginys
įrašinėjimą sustabdys;
3. Kai įrenginys yra vaizdo įrašo režime, spausdami "Mode"
perjungsite į foto režimą, paspaudus dar, persijungs į atkūrimo
režimą; dar kartą - grįšite į vaizdo įrašymo režimą.
Įrašymo/ Foto/ Atkūrimo režimuose
"Power" mygt.– Maitinimo įjungimo / išjungimo
"OK" mygt. – Patvirtinti
"UP" mygt.– aukštyn; 1/2/3/4 skaitmeninis priartinimas
"DOWN" mygt.– žemyn; 4/3/2/1 skaitmeninis priartinimas
"MODE" mygt.– Perjungt įrašymo/ Foto/ atkūrimo režimus
"MENU" mygt. – Meniu sąrašas
"Reset" mygt.– Perkrauna prietaisą
Vartotojo vadovas
(v1.2)
Produkto savybės
1) REC / OK mygt.
2) ĮJ/IŠJ. mygtukas
3) USB lizdas
4) MODE mygt.
5) MENU mygt.
6)
artinti)
7)
tolinti)
8) LCD
9) laikiklio tvirtin.
10) MicroSD lizdas
11) HDMI lizdas
Krovimas
Naudojimo vadovas
Mygtukų funkcijos
UP (aukštyn/
DOWN (žemyn/
