Summary of Contents for Colorist PANEL 36Qa

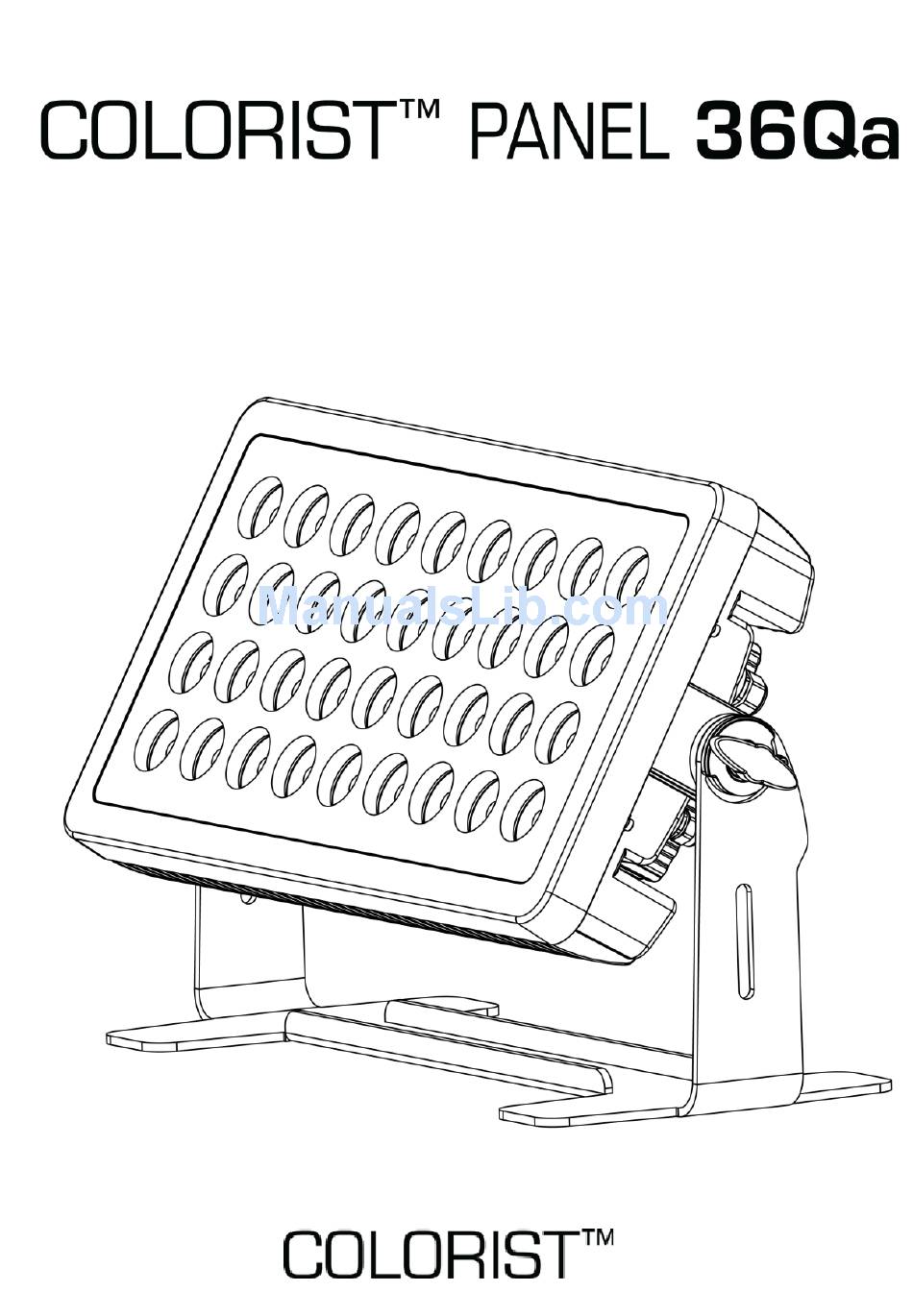

  • Page 1 Quick Reference Guide English Español Français...

  • Page 2: About This Guide

    Colorist™ Panel 36Qa QRG About this The Colorist™ Panel 36Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.iluminarc.com more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.

  • Page 3: Power Linking

    100 to 240 VAC, 50/60 Hz. Power Linking You can link up to 6 Colorist™ Panel 36Qa products at 120 V; 11 at 208 V; or 12 at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Page 4: Dmx Linking

    Colorist™ Panel 36Qa QRG DMX Linking The Colorist™ Panel 36Qa will work with a DMX controller using a regular DMX serial connection. A DMX Primer is available from www.iluminarc.com. DMX Connection The Colorist™ Panel 36Qa uses a regular DMX data connection for its DMX personalities: 4-CH, 6-CH, and 10CH.
  • Page 5 Colorist™ Panel 36Qa QRG Mounting Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our Chauvet line of mounting clamps, go to www.trusst.com/productcategory/accessories-clamps/.

  • Page 6: Menu Map

    Colorist™ Panel 36Qa QRG Menu Map Main Level Programming Levels Description 4-CH Selects DMX personality and sets the 6-CH 1–512 DMX starting address 10CH R (red) G (green) B (blue) A (amber) C--- C 10 C 11 C 12 C 13...

  • Page 7: Dmx Values

    Colorist™ Panel 36Qa QRG DMX Values Channel Function Value Percent/Setting 10CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...
  • Page 8 Colorist™ Panel 36Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 6-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó 010 No function Strobe 011 ó...
  • Page 9 Colorist™ Panel 36Qa GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Colorist™ Panel 36Qa contiene información básica sobre el producto, como conexión, montaje, opciones Guía de menú y valores DMX. Descargue el Manual de Usuario de www.iluminarc.com para información más detallada.
  • Page 10 Alterna 100 a 240 VCA, 50/60 Hz. Alimentación en Puede enlazar hasta 6 productos Colorist™ Panel 36Qa a 120 V; 11 a 208 V; o 12 a 230 V. Nunca sobrepase esta cantidad. Los cables de Cadena alimentación en cadena se pueden adquirir por separado.
  • Page 11 DMX normal. Hay un Manual DMX disponible en www.Iluminarc.com. Conexión DMX El Colorist™ Panel 36Qa usa una conexión de datos DMX normal para sus personalidades DMX: 4-CH, 6-CH y 10CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
  • Page 12 Colorist™ Panel 36Qa GRR Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite www.trusst.com/productcategory/accessories-clamps/.

  • Page 13: Mapa De Menú

    Colorist™ Panel 36Qa GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción 4-CH Selecciona la personalidad DMX y 6-CH 1–512 configura la dirección de inicio DMX 10CH R (rojo) G (verde) B (azul) A (ámbar) C--- C 10 C 11...

  • Page 14: Valores Dmx

    Colorist™ Panel 36Qa GRR Valores DMX Canal Función Valor Porcentaje/Configuración 10CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función Estroboscopio 011 ó...
  • Page 15 Colorist™ Panel 36Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 6-CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar 000 ó 010 Sin función...
  • Page 16 Colorist™ Panel 36Qa MR À Propos de ce Le Manuel de Référence (MR) du Colorist™ Panel 36Qa reprend des informations de base sur ce produit notamment en matière de connexions, Manuel montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.iluminarc.com...
  • Page 17 Terre CA Vert/Jaune Vert/Jaune Connecteurs de Connecteur Mâle de Connecteur Femelle de Raccordement IP65 Raccordement IP65 Raccordement IP65 Lorsque vous raccordez le Colorist™ Panel 36Qa à une fiche sur le secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-local/IP65 fourni.
  • Page 18 Femelle IP65 (Sortie DMX) Raccordement DMX IP65 Pour connecter le Colorist™ Panel 36Qa à votre réseau DMX, il est nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches fournis. Lorsque vous n'utilisez pas la sortie secteur, les connecteurs d'entrée ou de sortie DMX, il est impératif d'isoler les extrémités des câbles à...
  • Page 19 Colorist™ Panel 36Qa MR Bouton Fonction Description du Permet la sortie du menu ou de la fonction en cours <MODE> Tableau de Permet l’affichage du menu en cours ou permet de Commandes <ENTER> configurer la valeur en cours dans la fonction sélectionnée Permet de parcourir les listes ou les menus vers le haut, <UP>...
  • Page 20 Colorist™ Panel 36Qa MR Montage Avant monter appareil, lisez assimilez Consignes de Sécurité. Utilisez au moins un des points d'ancrage de chaque produit. Assurez-vous que les fixations de montage peuvent supporter le poids de l'unité. Pour découvrir la gamme de fixations de Chauvet, rendez- vous sur www.trusst.com/productcategory/accessories-clamps/.

  • Page 21: Schéma De Menu

    Colorist™ Panel 36Qa MR Schéma de Menu Niveau Principal Niveaux de Programmation Description 4-CH Sélectionne la personnalité DMX et 6-CH 1–512 définit l'adresse DMX de départ 10CH R (rouge) G (vert) B (bleu) A (ambre) C--- C 10 C 11...

  • Page 22: Valeurs Dmx

    Colorist™ Panel 36Qa MR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 10CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó 255 0 à 100% Ambre 000 ó...

  • Page 23: Valeurs Dmx (Suite)

    Colorist™ Panel 36Qa MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 6-CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó...
  • Page 24 Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Colorist™ Panel 36Qa QRG – Rev. 6 ML © Copyright 2014 All rights reserved.
