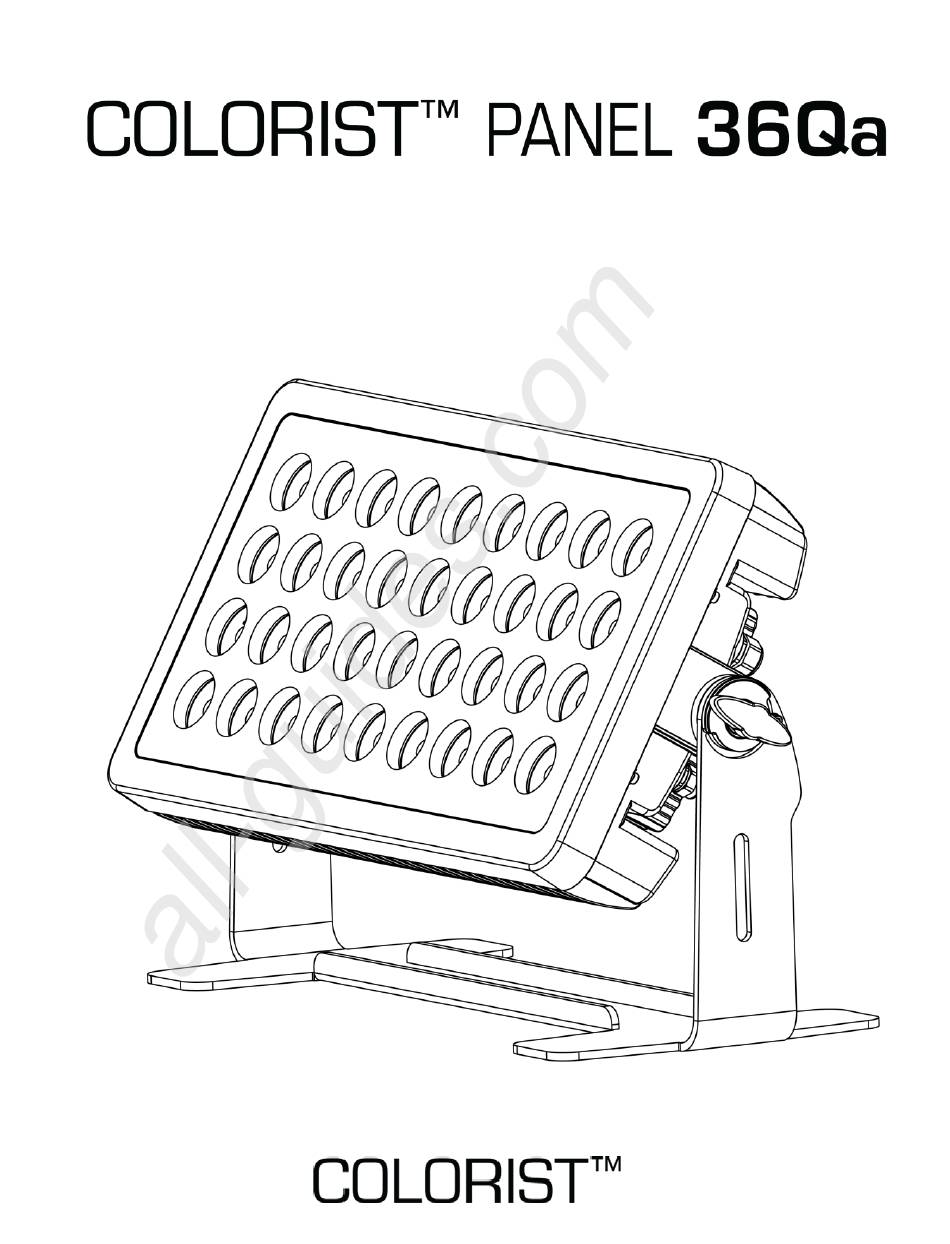

- Page 1 All manuals and user guides at all-guides.com Quick Reference Guide English Español Français...
-
Page 2: Safety Notes
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG About this The Colorist™ Panel 36Qa Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.iluminarc.com... -
Page 3: Dmx Linking
100 to 240 VAC, 50/60 Hz. Power Linking You can link up to 6 Colorist™ Panel 36Qa products at 120 V; 11 at 208 V; or 12 at 230 V. Never exceed this number. Power linking cords can be purchased separately. - Page 4 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG Button Function Control Panel Exits from the current menu or function <MODE> Description Enables the currently displayed menu or sets the currently <ENTER> selected value into the selected function Navigates upwards through the menu list or increases the <UP>...
- Page 5 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG Mounting Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET® line of mounting clamps, go to www.trusst.com/productcategory/accessories-...
- Page 6 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG Menu Map Main Level Programming Levels Description 4-CH Selects DMX personality and sets the 6-CH 1–512 DMX starting address 10CH R (red) G (green) B (blue) A (amber) C---...
-
Page 7: Dmx Values
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG DMX Values Channel Function Value Percent/Setting 10CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó... - Page 8 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa QRG DMX Values (Cont.) Channel Function Value Percent/Setting 6-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% 000 ó 255 0–100% Green 000 ó 255 0–100% Blue 000 ó 255 0–100% Amber 000 ó...
- Page 9 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Colorist™ Panel 36Qa contiene información básica sobre el producto, como conexión, montaje, opciones Guía de menú y valores DMX. Descargue el Manual de Usuario de www.iluminarc.com...
-
Page 10: Enlace Dmx
Alterna 50/60 Hz. Alimentación en Puede enlazar hasta 6 productos Colorist™ Panel 36Qa a 120 V; 11 a 208 V; o 12 a 230 V. Nunca sobrepase esta cantidad. Los cables de alimentación en Cadena cadena se pueden adquirir por separado. -
Page 11: Montaje
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa GRR Botón Función Descripción del Sale del menú o función actual <MODE> Panel de Habilita el menú actualmente en pantalla o configura el Control <ENTER> valor seleccionado actualmente dentro de la función seleccionada Navega hacia arriba por la lista de menú... -
Page 12: Mapa De Menú
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción 4-CH Selecciona la personalidad DMX y 6-CH 1–512 configura la dirección de inicio DMX 10CH R (rojo) G (verde) B (azul) A (ámbar) -
Page 13: Valores Dmx
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa GRR Valores DMX Canal Función Valor Porcentaje/Configuración 10CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar... - Page 14 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 6-CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Rojo 000 ó 255 0–100% Verde 000 ó 255 0–100% Azul 000 ó 255 0–100% Ámbar...
- Page 15 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa MR À Propos de ce Le Manuel de Référence (MR) du Colorist™ Panel 36Qa reprend des informations de base sur ce produit notamment en matière de connexions, Manuel montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.iluminarc.com...
- Page 16 100 et 240 VCA, 50/60 Hz. Connexion Vous pouvez raccorder jusqu'à 6 Colorist™ Panel 36Qa à 120 V, 11 à 208 V ou 12 à 230 V. Ne dépassez jamais ces quantités. Vous pouvez vous procurer Électrique...
- Page 17 All manuals and user guides at all-guides.com Colorist™ Panel 36Qa MR Bouton Fonction Description du Permet la sortie du menu ou de la fonction en cours <MODE> Tableau de Permet l’affichage du menu en cours ou permet de Commandes <ENTER>...
-
Page 18: Schéma De Menu
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa MR Schéma de Menu Niveau Principal Niveaux de Programmation Description 4-CH Sélectionne la personnalité DMX et 6-CH 1–512 définit l'adresse DMX de départ 10CH R (rouge) G (vert) B (bleu) -
Page 19: Valeurs Dmx
All manuals and user guides at all-guides.com Colorist™ Panel 36Qa MR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 10CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Rouge 000 ó 255 0 à 100% Vert 000 ó 255 0 à 100% Bleu 000 ó... -
Page 20: Valeurs Dmx (Suite)
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your dealer. Follow their instructions to request support or to return a product. Visit our website for contact details. Colorist™ Panel 36Qa QRG – Rev. 4 ML © Copyright 2014 All rights reserved.
