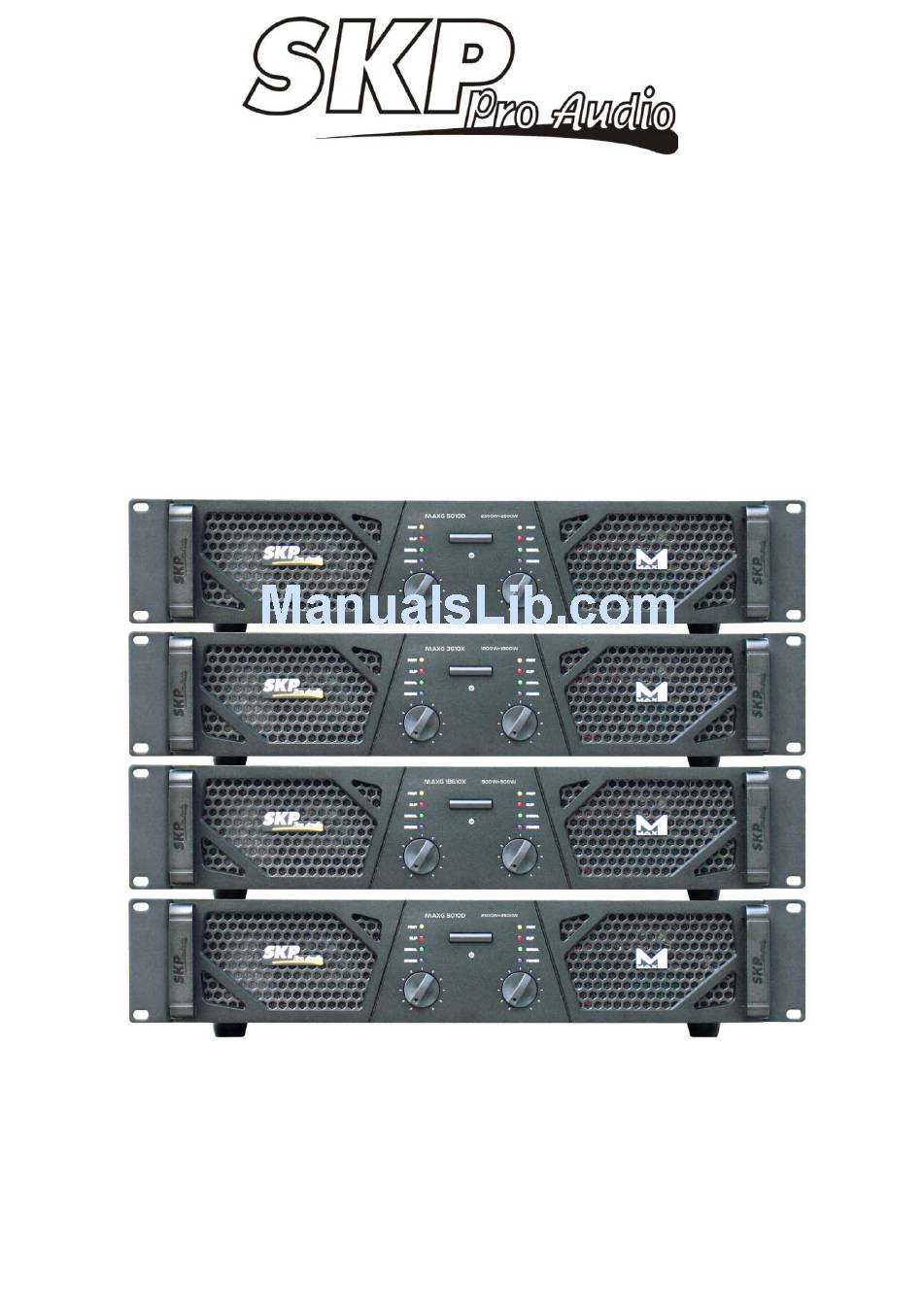

- Page 1 MAX G - X SERIES PROFESSIONAL POWER AMPLIFIER AMPLIFICADOR PROFESIONAL AMPLIFICADOR PROFISSIONAL...
-
Page 2: Safety Information
MAX G-1210X/1810X/3610X/5010D User’s Manual Manual del Usuario. Manual do Usuário. SAFETY INFORMATION CAUTION: To reduce the risk of electric shock, do not remove any cover(or the rear section). No user serviceable parts inside. Refer servicing to qualified service personnel only. -
Page 3: Safety Instructions
This symbol means: indoor use only. This symbol means: Read instructions. SAFETY INSTRUCTIONS Read Instructions All the safety and operating instructions should be read before this products is connected and used. Retain Instructions The safety and operating instructions should be kept for future reference. -

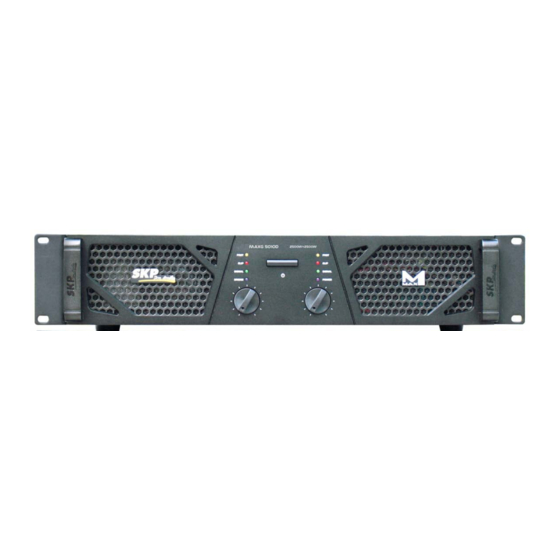

Page 4: Front Panel
AC connection. If built in to a case, be aware that the depth and the weight of some kind appliance(such as Amplifier) does require an additional fixing on the backside or the use of rack shelf supports. Never mount the amplifier in a rack just by fixing it on the front plate –... - Page 5 The LEDs will be on in the two situations: A. When the output signal has reached its clipping level, the LED lights; possibly resulting in distortion. Should this occur, adjust the input level control so that the Peak LED turns off. B.
- Page 6 REAR PANEL 1: (MAXG 1210X/MAXG1810X/MAXG 3610X) 1 , 2. CHA Input (Balanced) Standard XLR socket, used for all long cable runs. Please note : Pin 1= Ground , Pin 2 = Positive (+) , Pin3 = Negative (-). 3 , 4. 1/4” Input Socket Connect mixer outputs for CHA and CHB Low Cut Filter ...
- Page 7 Limiter On/Off Switch Use to choose auto-limiter function Grounding Post 13,14. CHA/CHB Output Standard Speakon Socket for Stereo output, please note the Pin designation as: 1+ , 2+ (connected) = Positive 1- , 2- (connected) = Negative Bridge Output Standard Speakon Socket with Red color, for Bridge output use only, please note the Pin designation as: 1+ , 2+ (connected) = Positive 1- , 2- (connected) = Negative...
- Page 8 TECHNICAL PARAMETER OF TRIO SERIES AMPLIFIER: Model MAXG 1210X MAXG1810X MAXG 3610X MAXG 5010D Output: 8ohm / Stereo 350W + 350W 500W + 500W 800W + 800W 1000W + 1000W 4ohm / Stereo 500W + 500W 700W + 700W 1200W + 1200W 1800W + 1800W 2ohm / Stereo 2500W + 2500W...
-
Page 9: Informacion De Seguridad
NFORMACION DE SEGURIDAD PRECAUCIÓN RIESGO DE SHOCK ELÉCTRICO NO ABRIR ADVERTENCIA: Para prevenir incendios o peligro de shock no exponga este equipo a la lluvia o humedad. PRECAUCION: Para reducir el riesgo de descarga eléctrica, no quite ninguna cubierta (o parte posterior). -
Page 10: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Lea las instrucciones Todas las instrucciones de seguridad y funcionamiento deben ser leídas antes de que el producto sea conectado y usado Conserve el manual de Instrucciones Las instrucciones de seguridad y mantenimiento deben ser conservadas para referencias futuras. Preste Atención ... -
Page 11: Panel Frontal
PANEL FRONTAL: 1- Interruptor Principal Usado para conmutar el amplificador de encendido o apagado. Unos pocos momentos después de encenderlo el amplificador esta listo para trabajar 2- LED Indicador del modo de puente (Azul) Este LED estara encendido cuando este trabajando bajo el modo puente (Bridge). 3- Indicador de proteccion LED CHA/CHB (Amarillo) Este LED estará... - Page 12 PANEL TRASERO 1: (MAXG 1210X / 1810X / 3610X) 1/ 2. CHA Entrada (Balanceada) Entrada estandart XLR, usada para todos los cables Por favor tenga en cuenta: Pin1= Tierra, Pin 2 = Positivo (+) , Pin3 = Negativo (-). 3/4.
- Page 13 Utilice los conectores compatibles de Speakon para conectar el cableado de satélites (medios y agudos). Ir al capitulo “conexiones” para saber cuales cables son apropiados. (Conector de cable del Speakon. 1+ 2+, 1- 2-) 15. Salida del Puente Conector Speakon de color rojo, por favor note la designación del pin como: 1+ , 2+ (conectado) = Positivo 1- , 2- (conectado) = Negativo 16.
- Page 14 balanceadas y desbalanceadas (ejemplo mezclador DJ) Pin1: tierra Pin2: positivo Pin3: negativo。 PARAMETROS TECNICOS DEL AMPLIFICADOR: Modelo MAXG 1210X MAXG1810X MAXG 3610X MAXG 5010D Salida: 8ohm / Estereo 350W + 350W 500W + 500W 800W + 800W 1000W + 1000W 4ohm / Estereo 500W + 500W 700W + 700W...
-
Page 15: Informação De Segurança
INFORMAÇÃO DE SEGURANÇA PRECAUÇÃO PERIGO DE CHOQUE ELÉTRICO NÃO ABRIR ADVERTÊNCIA: PARA EVITAR O PERIGO DE INCÊNDIO O CHOQUE, NO EXPONHA ESTE EQUIPAMENTO À CHUVA O À UMIDADE. PRECAUÇÃO: Para reduzir o risco de choques elétricos, não retire a tampa (ou o painel traseiro). Não há... -
Page 16: Instruções De Segurança
INSTRUÇÕES DE SEGURANÇA 1. Leia as instruções: A ntes de ligar e usar este aparelho, leia todas as instruções de segurança e operação. 2. Conserve as instruções: A s instruções de segurança e operação devem ser guardadas para consultas futuras. -
Page 17: Painel Dianteiro
PAINEL DIANTEIRO: 1. Interruptor principal Quando se ligar o produto, o amplificador está listo para operar. 2. Modo ponte indicando LED (Azul) Este LED (indicador luminoso) acender-se-á quando o equipamento operar no modo Ponte. 3. Proteção CHA/CHB indicando LED (Amarelo) Os LED estarão nas três condições a seguir: A. - Page 19 PAINEL TRASEIRO 1: (MAXG 1210X/MAXG1810X/MAXG3610X) 1 , 2. Entrada CHA (Balanceada) Plug de conexão XLR standard, usado para toda a largura do cabo. Note: Pino 1 = Terra, Pino 2 = Positivo (+), Pino 3 = Negativo (-). 3 , 4. Tomada para entrada de 1/4” Conecte as saídas do mixturador para o CHA e o CHB. Filtro de corte baixo Tira a freqüência ultra-baixa desde o sinal do áudio e garante que a maioria das potências possam ir às freqüências médias, para que as chances de retenção do áudio sejam menores ou para evitar que o woofer do falante seja danado.
- Page 20 11. Interruptor limitador 12. Tomada a terra 13.14Saída CHA/CHB Plug Speakon standard para saída 1+, 2+ (conectado) = Positivo 1- , 2- (conectado) = Negativo 15. Saída do ponte Plug Speakon standard de cor vermelho: 1+ , 2+ (conectado) = Positivo 1- , 2- (conectado) = Negativo 16.
- Page 21 PARÂMETROS TÉCNICOS DOS AMPLIFICADORES DA SERIE MAXG: MODELO MAXG 1210X MAXG1810X MAXG 3610X MAXG 5010D Saída: 8ohm / Estéreo 350W + 350W 500W + 500W 800W + 800W 1000W + 1000W 4ohm / Estéreo 500W + 500W 700W + 700W 1200W + 1200W 1800W + 1800W 2ohm / Estéreo...
