Summary of Contents for SKP Pro Audio MAX 310
-
Page 2: Safety Information

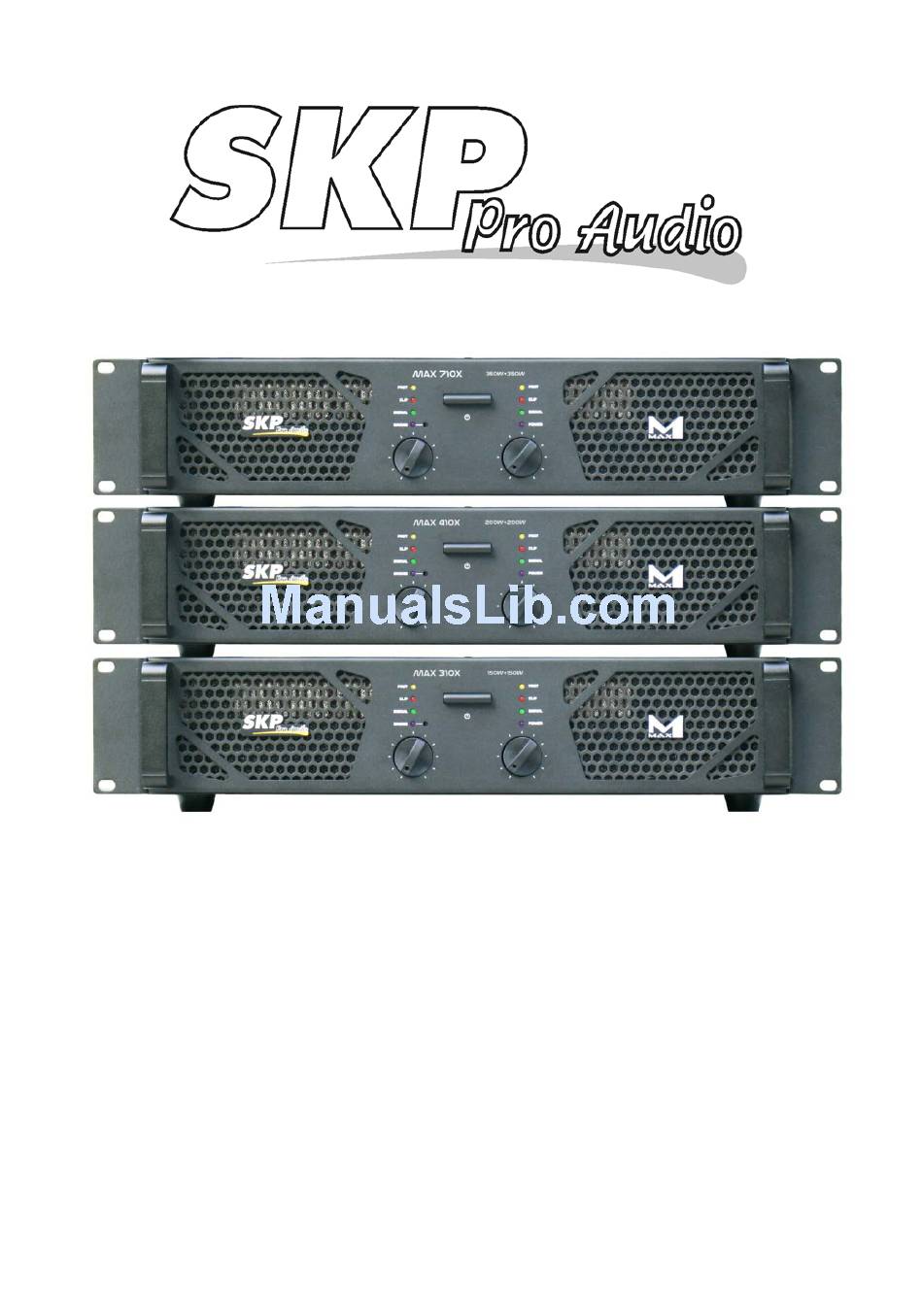

MAX 310 / 410X / 710X User’s Manual Manual del Usuario. Manual do Usuário. SAFETY INFORMATION CAUTION: To reduce the risk of electric shock, do not remove any cover(or the rear section). No user serviceable parts inside. Refer servicing to qualified service personnel only. -
Page 3: Functions
This symbol means: Read instructions. Safety Instructions Read Instructions All the safety and operating instructions should be read before this products is connected and used. Retain Instructions The safety and operating instructions should be kept for future reference. Heed Waning ... -
Page 4: Major Operating Controls And Their Functions
PRECAUTIONS Do not stand the amplifier vertically on its back. Always use power source of adequate capacity. Do not turn on the power of multiple power amplifiers at the same time. Never allow the ventilation holes on the body of the amplifier to get obstructed in any way. ... -
Page 5: Rear Panel
4.GROUND/LIFT SWITCH. 5. 6.CHA/CHB INPUT CONNECTOR Use a XLR, 1/4” connector and RCA connector. 7. AUTO-LIMITER SWITCH When then switch positioned to “ON”, the Auto-Limiter inside is active。 MODLE MAX 310 MAX 410X MAX 710X 8 Ω 100W+100W 135W+135W 250W+250W OUTPUT POWER STEREO 4 Ω... -
Page 6: Informacion De Seguridad
INPUT IMPEDANCE BALANCED 20K OHMS SIGNAL/NOISE RATIO A-WEIGHTED >85dB >85dB >90dB CROSSTALK AT RATED OUTPUT >70dB >70dB >70dB POWER 8 Ω 10KHz DAMPING FACTOR f=1KHz 8 Ω >150 SLEW RATE INTEMAL 20V/US 20V/US 20V/US PROTECTION SHORT CIRCUIT, DC FAULT, AC LINE FUSES INDICATORS POWER (BLUE) CLIP(RED) PARALLEL (GREEN) COOLING... -
Page 7: Instrucciones De Seguridad
Este símbolo significa: su uso solo bajo techo. Este símbolo significa: Lea las instrucciones. INSTRUCCIONES DE SEGURIDAD 1. Lea las instrucciones Todas las instrucciones de seguridad y funcionamiento deben ser leídas antes de que el producto sea conectado y usado. 2. -
Page 8: Panel Frontal
• Creados con mayor señal dinámica a travez de diseños tradicionales de estado sólido. • Amplios condensadores proveen almacenaje de Bass. • El ventilador de velocidad variable mantiene fría la unidad aún funcionando bajo las condiciones más estresantes. • Llave de levante (LIFT) / Tierra. •... -
Page 9: Panel Trasero
favor ajuste la cantidad de las señales de entrada con la escala en el panel frontal. Control de nivel de entrada del CH 2. Lo mismo que con el CH 1. 4.5. Lámpara indicadora del nivel de pico (rojo). Este LED se encenderá en las siguientes dos situaciones: •... -
Page 10: Especificaciones
Este amplificador tiene limitadores para proteger al amplificador y los parlantes conectados. Le sugerimos enfáticamente colocar encendido este interruptor en todos los casos. Sin embargo si usted es experimentado o usa un limitador externo puede apagar los limitadores internos. ESPECIFICACIONES MODELO MAX 310 MAX 410X MAX 710X 8 Ω Poder de salida Stereo... -
Page 11: Principais Controles De Operação E Suas Funções
FUNÇÕES: • Criados com maior sinal dinâmico através de designs tradicionais de estado sólido. • Amplos condensadores fornecem armazenamento de Bass. • O ventilador de velocidade variável mantém a unidade fria mesmo funcionando sob as condiciones mais estressantes. • Chave de levante (LIFT) / Terra. •... -
Page 12: Painel Traseiro
5. 6. Conector de entrada de CH 1 e CH 2. Use um conector de ¼” e de RCA. Ponta = sinal + Cilindro = negativo. 7.8. Chave para ligar o limitador ESPECIFICAÇÕES MODELO MAX 310 MAX 410X MAX 710X 8 Ω Potência de saída Estéreo... - Page 13 Proteção Curto circuito, falha de DC, fusíveis de linha AC. indicadores Alimentação (Azul) Clipe(Vermelho) Paralelo (Verde) Esfriamento Ventilador de velocidade variável. Controles do painel frontal Nível A CH, B CH Chave de energia Controles do painel traseiro Chave de levante / terra. Conector Entrada de ¼”...
