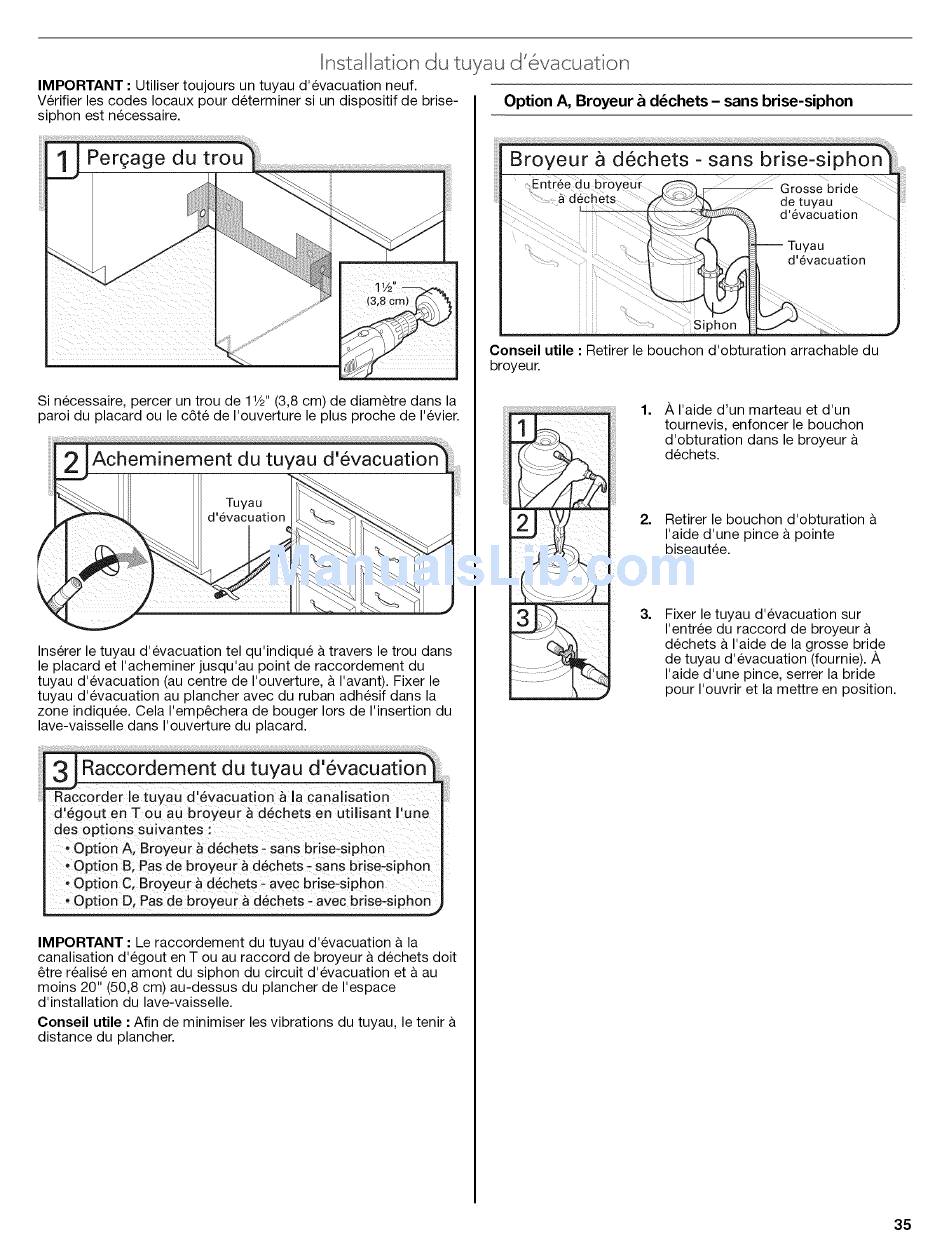

Installationdu Tuyau D'evacuation - KitchenAid KDTM354DSS0 Installation Instructions Manual

IMPORTANT: Utiliser toujours un tuyau d'evacuation neuf.
Verifier les codes Iocaux pour determiner si un dispositif de brise-
siphon est necessaire.
Si necessaire, percer un trou de 1V2"(3,8 cm) de diam_tre dans la
paroi du placard ou le c6te de I'ouverture le plus proche de I'evier.
Inserer le tuyau d'evacuation tel qu'indiqu6 & travers le trou dans
le placard et I'acheminer jusqu'au point de raccordement du
tuyau d'evacuation (au centre de I'ouverture, & I'avant). Fixer le
tuyau d'evacuation au plancher avec du ruban adhesif dans la
zone indiqu6e. Cela I'emp_chera de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
lets, avec brise.siphon
IMPORTANT : Le raccordement du tuyau d'evacuation & la
canalisation d'egout en T ou au raccord de broyeur & dechets doit
_tre r6alise en amont du siphon du circuit d'evacuation et & au
moins 20" (50,8 cm) au-dessus du plancher de I'espace
d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir &
distance du plancher.
Installat on du tuyau d'6vacuat on
Option A, Broyeur & d_chets - sans brise-siphon
d'6vacuation
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
1.
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
2. Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
3.
Fixer le tuyau d'evacuation sur
I'entree du raccord de broyeur &
dechets & I'aide de la grosse bride
de tuyau d'evacuation (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
