Anschlussbeispiele; Normal-Modus: Subwoofer-Betrieb - Hifonics Zeus ZRX1501 Owner's Manual

FREQ.
POWER PHASE RANGE Q-CONTROL
0° 180° 20Hz 80Hz WIDE NRW
PROTECT
BASS LEVEL EXTENDED BASS CONTROL
CONTROLLER
ZRX1501
GND REM +12V
PROTECT
BRIDGE
POWER INPUT
Optional kann noch ein
zweiter Subwoofer an die
nicht belegten Anschluss-
klemmen angeschlossen
werden. Dann muss die
Impedanz pro Subwoofer
2 - 8 Ohm betragen.
Subwoofer
1 – 8 Ohm
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels geeigneten
hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt, kann
vorzugsweise dieser benutzt werden.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT + / -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 1 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
MODE
• Der MODE-Schalter muss sich hierbei in Position LP befinden.
PEGEL-REGLER
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
EXTENDED BASS CONTROL
• Der Regler SUB BOOST erlaubt eine Bassanhebung um bis zu +18dB.
Eine zu hoch eingestellte Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören sowie Ihr Hörvermögen
nachhaltig schädigen.
• Beachten Sie dazu auch die weiteren Angaben (EXTENDED BASS CONTROL) auf Seite 6 (Abschnitt #4).
TIEFPASSFILTER
• Der LP-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben.
Die Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar.
SUBSONICFILTER
• Der SUB SONIC-Regler (Subsonicfilter) trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals nach unten ab, damit
der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz kann zwischen 15 und 55 Hz eingestellt werden
und ist je nach Größe des Subwoofers zu bestimmen.
PHASENREGLER
• Der PHASE-Regler erlaubt die Anpassung der Phasenlage von 0° bis 180°.
Dadurch kann der Subwoofer optimal an die Fahrzeugakustik angepasst werden.
BASS-FERNBEDIENUNG
• Die beiliegende Bass-Fernbedienung ermöglicht die Regelung der Bass-Lautstärke z.B. vom Fahrersitz aus.
Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
8
FUNKTIONSHINWEISE

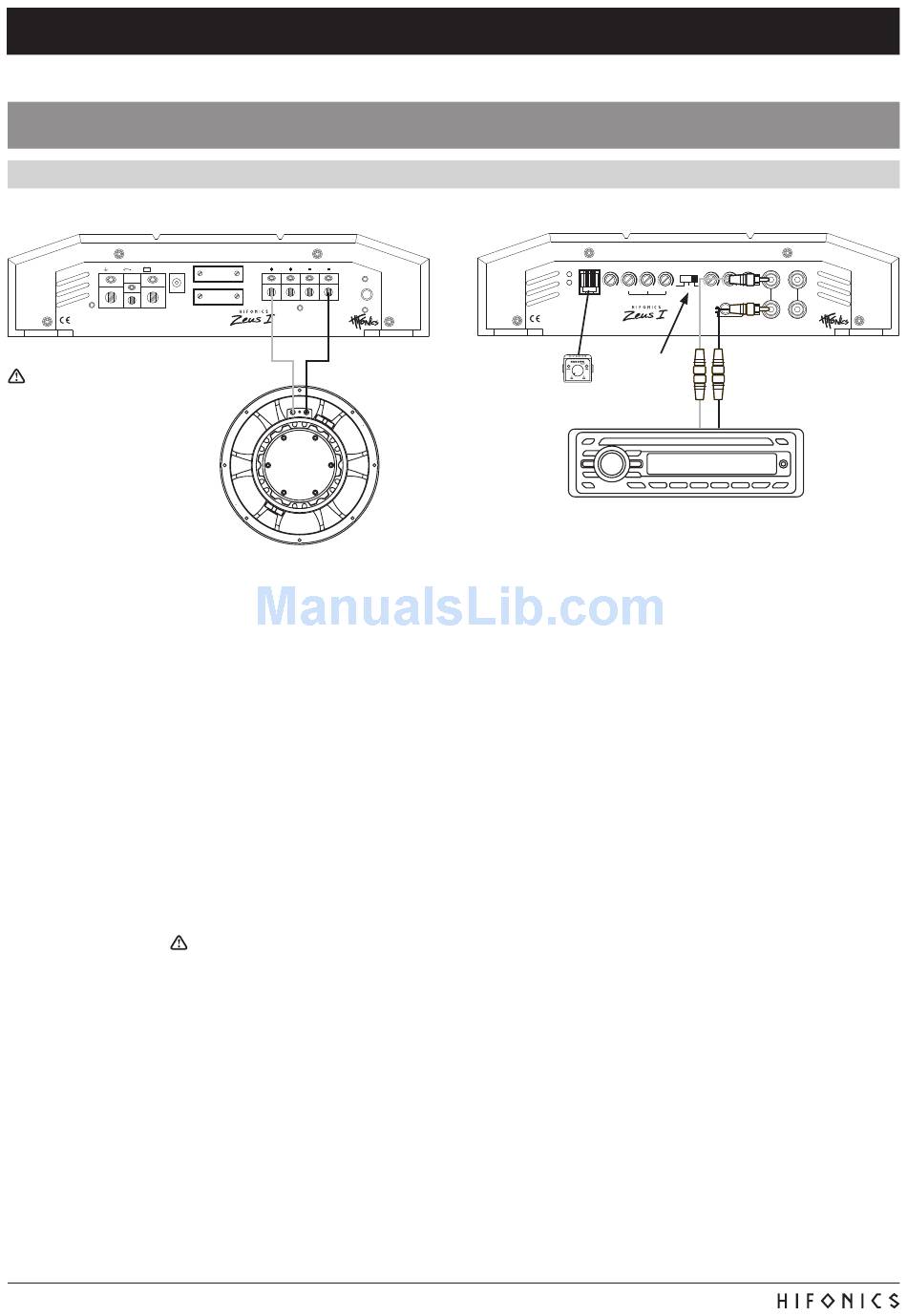

ANSCHLUSSBEISPIEL
SUB
BOOST SUB SONIC LP LEVEL
MODE
L L
0dB 18dB SLAVE FULL LP 15Hz 55Hz 35Hz 250Hz MIN MAX
INPUT

Normal-Modus: Subwoofer-Betrieb

AUTO TURN ON
LEVEL
(ONLY IN HI LEVEL INPUT MODE)
LOW OFF
HI ON
R R
LINE IN SLAVE OUT
BLUE / WHITE
SPEAKER OUTPUT
FUSE
ZRX1501
Benutzen Sie diesen Regler stets mit Bedacht.
LOG0
Bass Level Controller mit
beiliegendem Kabel anschließen
Stereo Cinch-Audiokabel (L/R oder SUB OUT)
vom Steuergerät mit LINE IN L/R des Verstärkers verbinden
FREQ. SUB
POWER
PHASE RANGE Q-CONTROL BOOST SUB SONIC LP
MODE
0° 180° 20Hz 80Hz WIDE NRW 0dB 18dB SLAVE FULL LP 15Hz 55Hz 35Hz 250Hz
PROTECT
INPUT AUTO TURN ON
EXTENDED BASS CONTROL
BASS LEVEL
LEVEL
(ONLY IN HI LEVEL INPUT MODE)
CONTROLLER
LOW
HI
ZRX1501
LP
PROTECT
GND REM +12V
50A
BRIDGE
50A
FUSE
POWER INPUT
ZRX1501
LEVEL
L L
MIN MAX
OFF
ON
R R
LINE IN SLAVE OUT
LOG0
BLUE / WHITE
SPEAKER OUTPUT
