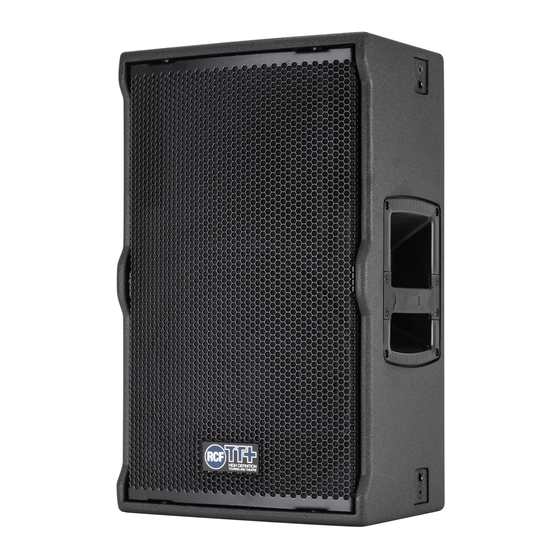

RCF TT22-A II Owner's Manual

Active high definition speakers
Hide thumbs Also See for TT22-A II:

Advertisement

Available languages

Available languages

Table of Contents

TT22-A II
TT25-A II
TT25-CXA
OWNER MANUAL
ACTIVE
HIGH DEFINITION
SPEAKERS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TT22-A II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RCF TT22-A II

Summary of Contents for RCF TT22-A II

  • Page 1 OWNER MANUAL TT22-A II ACTIVE TT25-A II HIGH DEFINITION SPEAKERS TT25-CXA...
  • Page 3 LANGUAGE ENGLISH ITALIANO...

  • Page 4: Safety Precautions

    (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.

  • Page 5: Operating Precautions

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.

  • Page 6: Product Informations

    TT22-A II, ACTIVE HIGH TT22-A II is a 2-way active system featuring 12” neodymium woofer, 86 mm voice coil in a bass reflex configuration and a 1,4” exit, 75 mm voice coil neo compression driver. An extremely careful...

  • Page 7: Rear Panel

    When switched the RDNet setup is loaded and bypass any speaker local preset. RDNET IN/OUT PLUG SECTION. The RDNET IN/OUT PLUG SECTION features etherCON connectors for the RCF RDNet protocol. This allows the user to completely control the speaker using the RDNet software.
  • Page 8 AC INPUT. Powercon locking 3-pole AC mains. AC OUTPUT. Powercon locking 3-pole AC mains output. WARNING WARNING: the Powercon connector is used to disconnect the system from the power supply network. It shall be easily accessible after the instillation and during the use of the system. THE REAR ENCODER CONTROL AND SPEAKER SETTING...
  • Page 9 L1. LINEAR. Is the totally linear preset. The speaker curve response is perfectly linear. It is ideal when listening outdoor or in low reverberation rooms, at medium distance and at a medium or high sound pressure level. L2. LINEAR HIGH PASS. This preset is the same as L1 with a 24 dB/oct. high pass filter at 100 Hz.

  • Page 10: Installation

    WARNING WARNING: daisy chaining speakers always make sure that the maximum current requirement does not exceed the maximum admitted POWERCON current. In case of doubt call the closest RCF SERVICE CENTRE. SERVICE NOTE VOLTAGE SETUP The fuse settings/replacement shall be as follow: (RESERVED TO THE RCF SERVICE CENTRE) FUSE VALUE T 6.30 A H 250 V...

  • Page 11: Avvertenze Per La Sicurezza

    Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
  • Page 12 L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo ATTENZIONE prodotto alla pioggia o all’umidità.

  • Page 13: Descrizione Generale

    TT22-A II, DIFFUSORE ATTIVO TT22-A II è un sistema attivo a due vie dotato di un woofer in neodimio da 12’’, bobina da 86 mm in configurazione bass reflex e un driver in neodimio con uscita da 1,4’’ e bobina da 75 mm.
  • Page 14 è bypassato e viene caricato il preset impostato tramite RDNet. SEZIONE RDNET IN/OUT PLUG. La SEZIONE RDNET IN/OUT PLUG presenta due prese per connettori etherCON per l’interfaccia con il protocollo RDNet. Questo permette all’utente di controllare il diffusore tramite l’utlizzo del software RCF RDNet.
  • Page 15 AC INPUT. Connettore di alimentazione Powercon per cavo di rete. AC OUTPUT. Connettore di uscita di alimentazione Powercon. ATTENZIONE ATTENZIONE: il connettore Powercon è utilizzato per disconnettere il sistema dalla rete di alimentazione. Durante l’installazione e l’uso del prodotto deve essere facilmente accessibile. ENCODER POSTERIORE E IMPOSTAZIONE DEL SISTEMA...
  • Page 16 L1. LINEAR. È un preset totalmente lineare. La curva di risposta del diffusore è perfettamente lineare. È ideale per gli acolti all’aperto o in ambienti poco riverberanti, a media distanza ed a medi od alti livelli di volume. L2. LINEAR HIGH PASS. Questo preset è simile al L1 ma con un filtro passa-alto a 24 dB/ oct.

  • Page 17: Installazione

    ATTENZIONE: quando più diffusori vengono alimentati in cascata assicurarsi sempre che ATTENZIONE la richiesta massima di corrente non superi la corrente massima ammessa dai connettori POWERCON. In caso di dubbio contattare il CENTRO ASSISTENZA RCF più vicino. NOTA PER L’ASSISTENZA...

  • Page 18: Specifications

    ± SPECIFICATIONS µ ÷ TT22-A II TT25-A II TT25-CXA ACOUSTICAL Operating frequency range 50 - 20.000 Hz 50 - 20.000 Hz 50 - 20.000 Hz Max SPL 133 dB 134 dB 133 dB Coverage 90° x 60° 90° x 60°...
  • Page 20 RCF S.p.A. Via Raffaello Sanzio, 13 42124 Reggio Emilia - Italy Tel +39 0522 274 411 Fax +39 0522 232 428 e-mail: info@rcf.it...
