CONEXIONES DEL SUMINISTRO DE AGUA
NOTA:
IMPORTANTE: No aplique calor a las conexiones de agua CALIENTE
o FRÍA. Si se usan conexiones de soldadura blanda, suelde
la tubería al adaptador antes de colocar el adaptador en las
conexiones de agua fría del calentador. Cualquier calor aplicado a
la conexión de agua caliente o fría dañará de forma permanente
la línea plástica interna en estos puertos.

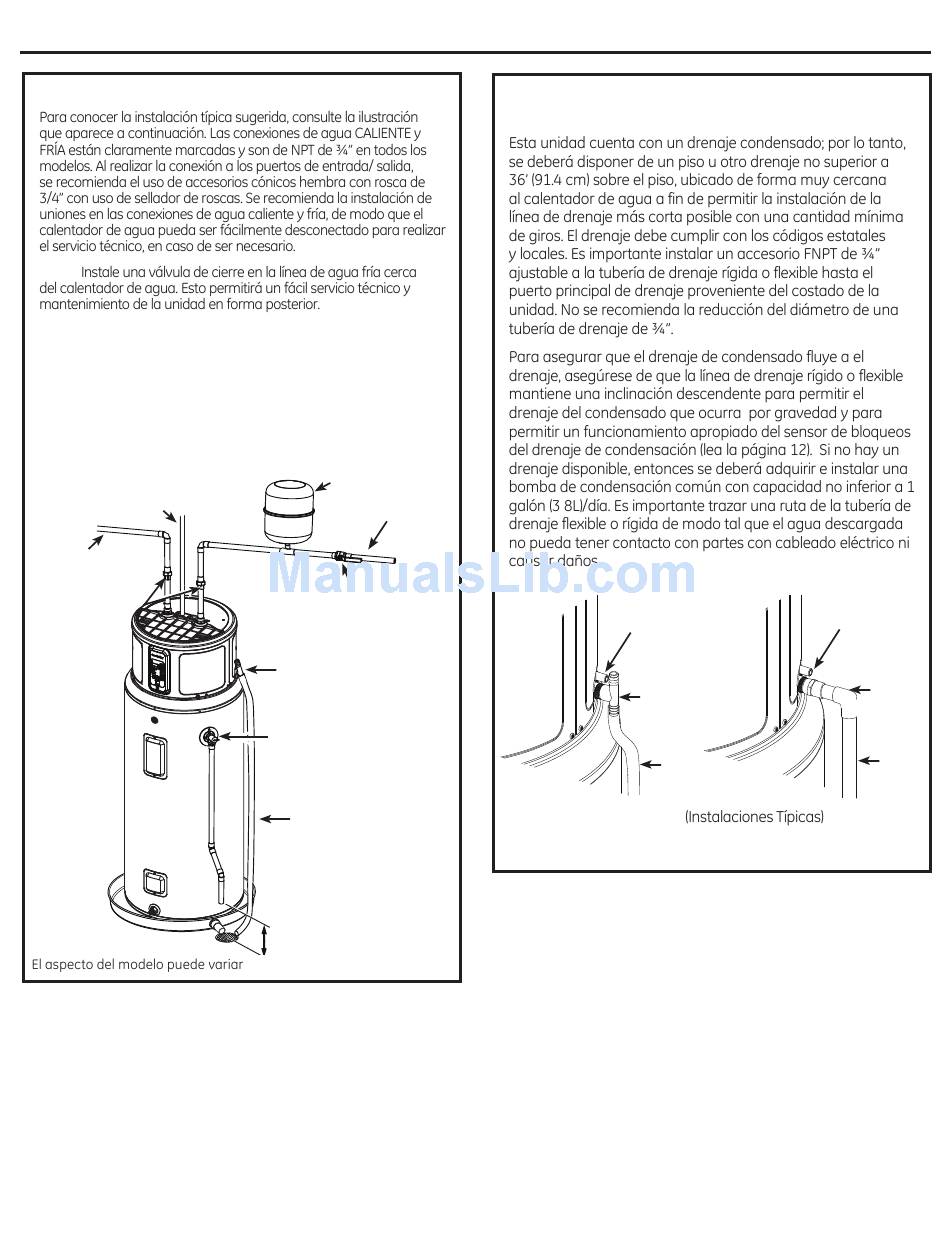

INSTALACIÓN TÍPICA
A la Caja de Conexiones
Eléctricas (use sólo
conductores de cobre)
Salida del
agua caliente a
instalaciones
Uniones
Instrucciones de Instalación
Tanque de Expansión
Térmica
Al suministro
de agua fría
Cierre
Accesorio FNPT de ¾' de la
Olla de Drenaje Condensado
Válvula de Temperatura y
Alivio de Presión
Caño de Drenaje
Condensado
Descarga de la Válvula de
Alivio a un mínimo de 6"
(15.2 cm.) desde el piso
CONEXIÓN DE DRENAJE DE
CONDENSADO
Desborde
de Drenaje
Condensado
Accesorio
Tubería
de
Drenaje
Desborde
de Drenaje
Condensado
Accesorio
Tubería
de
Drenaje
