This Remote Start/Alarm System is designed to be used with
Automatic Transmission-Fuel Injection Vehicles Only!
COMPONENTS:
Control Module
1 Four Button LCD Transceiver

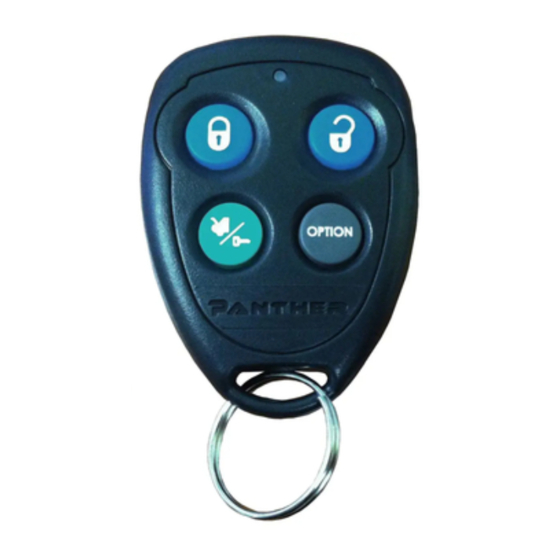

1 Four Button RF Transmitter
1 Two Way Antenna/Transceiver
1 "1 X 1.75" Foam Pad
6 Pin Main Power Harness w/Fuses
20 Pin Accessory Harness
2 Pin Door Lock/Unlock Harness
FEATURES:
Selectable Ignition Lock and Unlock
Selectable Door Lock/Unlock Output Timing
Safe Start (Requires double push of the start button to engage the remote start function)
On Board Parking Light Relay
Trunk Release Output
Horn Chirp Output With Duration Select
Selectable RF Start Chirp
Panic Mode (Can select to have horn along with parking lights)
Selectable Run Times 5, 10, 15, or 20 Minutes
Selectable Gas or Diesel
Automatic Start Timer (Can be set to start your car automatically at 2 or 4 hour intervals)
4 Negative Pulsed Aux Outputs Before Start, After Start, During Crank, After Shut Down
(To aid installation in many vehicles with factory alarm systems)
Turbo Timer
Dual Stage Shock Sensor
Shock Sensor Shunt During R/S Selectable
Pathway Illumination selection 15 seconds w/lock, unlock, or both
FCC NOTICE
This device complies with part 15 of the FCC rules. Operation of this device is subject to the
following conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause
undesired operation.
Caution: Changes or modifications not expressly approved by the party responsible for
compliance voids the users authority to operate this device.
Model PA-920C
Installation Manual
Starter Inhibit Relay & Harness
5 Pin Antenna Receivers Harness
4 Pin Auxiliary Output Harness
Installation/Owners Guide
Dual Stage Magnetic Resonance Shock
Sensor
1 Hood Pin Switch
1
128-9104
1 of 32

Advertisement

loading
Need help?

Need help?

Do you have a question about the PA-920C and is the answer not in the manual?

Questions and answers

Related Manuals for Panther PA-920C

Summary of Contents for Panther PA-920C

  • Page 1 Model PA-920C Installation Manual This Remote Start/Alarm System is designed to be used with Automatic Transmission-Fuel Injection Vehicles Only! COMPONENTS: Control Module Starter Inhibit Relay & Harness 1 Four Button LCD Transceiver 5 Pin Antenna Receivers Harness 1 Four Button RF Transmitter...

  • Page 2: Installation Of The Major Components

    INSTALLATION OF THE MAJOR COMPONENTS: CONTROL MODULE: (P/N 1365269) Select a mounting location inside the passenger compartment (up behind the dashboard). The mounting location selected must be within 24" of the ignition switch wiring harness to allow con- nection of the 6 pin main wiring harness. Be certain that the chosen location will not interfere with proper operation of the vehicle.
  • Page 3 Mount the switch in the hood locations away from water drain paths. If necessary, the included bracket may be used to move the switch away from rain gutters or allow mounting to the firewall behind the hood seal. In both cases the switch must be set up to allow the hood to depress the switch at least 1/4 inch when the hood is closed and fully extended when the hood is opened.
  • Page 4 DO NOT PLUG THE SIX PIN MAIN POWER HARNESS OR THE MULTI PIN INPUT / OUTPUT HARNESS INTO THE CONTROL MODULE UNTIL ALL CONNECTIONS TO THE VEHICLE HAVE BEEN MADE. AFTER SELECTING YOUR TARGET WIRES AS DEFINED BELOW, DISCON- NECT THE NEGATIVE BATTERY CABLE FROM THE VEHICLE BATTERY PRIOR TO MAKING ANY CONNECTIONS.
  • Page 5 ORANGE Wire: Accessory Output Connect this wire to the Accessory wire from the ignition switch. This wire will show + 12 volts when the ignition switch is turned to the "ACCESSORY" or "ON" and "RUN" positions, and will show 0 volts when the key is turned to the "OFF" and "START" or "CRANK" positions. Wiring The 4 Pin Auxiliary Output Harness, Connector (P/N 4120102) The auxiliary 4 pin connector provides low current outputs to control various functions in the vehicle during different stages of the Remote Start unit's operation.
  • Page 6 White Wire: Parking Light Flasher Output This wire is the normally open contact of the on board parking light flasher relay. Connect this wire to the vehicle parking light feed wire. Orange: Ground While Armed Output This wire provides a 300 mA ground output when the alarm circuit is armed and while under control of the remote start to control the starter inhibit relay.
  • Page 7 door pin switches. In most cases, the Purple wire will need to be connected to only one door switch no matter how many doors the vehicle has as most door lighting circuits are wired in parallel. This wire will be shunted when remote starting the vehicle and will remain shunted, if active, while running under command of the remote start.
  • Page 8 WARNING! This connection is a safety wire and must be connected as shown and tested as specified. Failure to do so may result in personal injury or property damage. See detail of wiring in the following diagram. This wire may also be used if the vehicle brake light circuit switches ground to the brake lights.
  • Page 9 vehicle’s horn switch. If the vehicle uses a + 12 VDC horn switch, then connect the black w/ white trace wire to terminal 86 of the AS 9256 relay ( or an equivalent 30 Amp automotive relay ),and connect relay terminal 85 to a fused + 12 VDC battery source. Connect relay terminal 87 to the vehicle’s horn switch output, and connect relay terminal 30 to a fused + 12 VDC battery source.
  • Page 10 2 Wire Positive Switched Door Lock Circuits: In this application, a relay will be used to invert the signal of the module’s door lock outputs. Connect the Blue and Green wires as shown below. Positive Type Door Lock Circuits 128-9104 10 of 32...
  • Page 11 Setting Up The System Programming Features: Bank 1 Transmitter Channels Start with the system disarmed, tun the ignition switch to the on position then: 1) Press and release the push button valet/program switch 3 times. Siren Chirps once and or Lights flash one time indicating the transmitter program mode successfully entered.

  • Page 12: Diagnostics

    Bank 3 Feature 1 Chirp/Flash 2 Chirp/Flash 3 Chirp/Flash 4 Chirp/Flash 5 Chirp/Flash 6 Chirps/Flash Default 1 RF Start Chirp 2 Run Time 5 Min. 10 Min. 15Min. 20 Min. 10 Min 3 Park Lights On Steady Flash Steady 4 Input Check Voltage Tach DBI Tach...

  • Page 13: 4 Pin Data Bus Port

    The parking lights will flash a number of times indicating the reason for the last remote start shutdown. The light flash indications are as follows: 1 Flash Run timer expired 2 Flashes Low or no tach signal (RPM) 3 Flashes Positive inhibit wire activation 5 Flashes RF shutdown signal received, or manual start trigger wire reactivated.
  • Page 14 To learn the light delay, start with all doors closed: (1) Use the transmitter to Lock / Unlock / Lock / Unlock / Lock / Unlock / Lock, the system. The LED turns on solid to confirm the system entered the learn mode. (2) Immediately open and close the door of the vehicle to initiate the dome delay.
  • Page 15 © 2012 Audiovox Electronics Corp. 150 Marcus Blvd. Hauppauge N.Y. 11788 128-9104 128-9104 15 of 32...

  • Page 16: Aviso De La Fcc

    Modelo PA-920C Installation Manual Este sistema de alarma de arranque remoto está diseñado para ser utilizado en vehículos con transmisión automática y de inyección solo de combustible COMPONENTES: 2 cable puerta bloquear/desbloquear el Modulo de control 1) Cuatro botón Radio Control transmisor arnés...
  • Page 17 IInstalación de los componentes principales: Módulo de control: (P/N 136-5269) Seleccione una ubicación de montaje dentro del compartimiento de pasajeros (hasta detrás del tablero). La ubicación de montaje seleccionada debe estar dentro de los 24 “del mazo de cables del interruptor de encendido para permitir la conexión del mazo de cables principal de 6 pines.
  • Page 18 permitir la campana interruptor es presionado por lo menos 1/4 de pulgada cuando la campana está cerrada y completamente extendida cuando se abre la campana. Para montaje directo, se debe taladrar un agujero de 1/4 de pulgada. Cuidadosamente revise detrás el elegido ubicación para asegurarse de que el agujero penetrar no cualesquiera líneas fluidas o cableado de fábrica existente.
  • Page 19 Alambre Purpura: Salida de arranque Un examen cuidadoso para la conexión de este alambre debe hacerse para evitar que el vehículo arranque en velocidad. Comprender la diferencia entre un sistema mecánico y un interruptor de arranque neutro eléctrico permitirá correctamente identificar el circuito y seleccionar el método de instalación correcta.
  • Page 20 Nota: Esta salida puede ser seleccionada para operar como el bloqueo de la puerta de salida según el ajuste de la función de alarma, ajuste # 1 seleccionando la función # 13 de Banco 3 “como puerta de desbloquear el pulso”. Alambre Azul Claro: Pulsada salida negativa después de inicio El alambre de luz azul traza proporcionará...
  • Page 21 Nota: Este es un N.C. iniciar inhibir el circuito del relé. Cuando el poder se retira el sistema de seguridad, la función de desactivar no funcionará, permitiendo que el vehículo comenzar. Audiovox hace recomienda no conectar el alambre naranja a cualquier cosa menos el circuito de arranque del vehículo Alambre marron: Salida positiva a sirena Coloque este alambre a través de la arandela de caucho del cortafuego hacia el área de la sirena.
  • Page 22 Alambre Gris/Rojo: (-) entrada de freno de estacionamiento. Este alambre se utiliza únicamente cuando se selecciona el modo de temporizador de turbo, depende de la función de Banco 3 # característica 12. Este alambre se asegura de que el freno se aplica cuando el vehículo esté configurado para el modo de temporizador de turbo.
  • Page 23 Alambre Marrón/Rojo: Positivo inhibir entrada plus gatillo cuando armados El cable marrón/rojo proporciona un apagado instantáneo para el módulo de Control remoto de inicio Cuando la recibe + 12 voltios, también este alambre activa la alarma cuando armados. Si el interruptor de las luces de freno en vehículo + 12 voltios al circuito de luz de freno, conecte el alambre marrón/rojo el lado de salida del interruptor de freno.
  • Page 24 este cable no funcionará la descongelación cuando el vehículo está en marcha bajo el poder de la llave, sólo mientras está bajo el control de arrancador remoto o si no se utiliza para descongelar una salida ocurrirá como se indicó anteriormente. Alambre Marron/Negro (-) 300 MA Salida de Bocina / Claxon Alambre marron con negro se proporciona para emitir una señal sonora de la bocina del vehículo.
  • Page 25 3 Alambre negativo circuitos conmutados de bloqueo de puerta: En esta aplicación, la alambre verde del arnés 2 pin proporciona un pulso de negativo durante la vehculo bloquear secuencia. Conecte el verde alambre al alambre de señal negativa de corriente baja desde el interruptor de bloqueo de la puerta de fábrica para el relé de bloqueo de puerta de fábrica.
  • Page 26 3 Alambre positivo circuitos conmutados de bloqueo de puerta: En esta aplicación, se utilizará un relé para invertir la señal de salida de bloqueo de puerta del módulo. Conecte los alambre azul y verde como se muestra a continuación. Circuitos de bloqueo de puerta de tipo positivo 128-9104 26 of 32...
  • Page 27 Configuración de las características de programación del sistema Función Banco 1 = canales de programación de transmisor: Empezar con el sistema desarmado, gire el interruptor de encendido a la posición de encendido entonces. 1) Presione y suelte Interruptor pulsador valet 3 veces. Sirena suena una vez y el estacionamiento se prende una vez indicando el modo de programación de transmisor entrado exitosamente.
  • Page 28 Nota: Función # 10 al conjunto en promedio, el módulo continuamente aprender la hora de inicio del vehículo cuando se utiliza la tecla y ajustar la hora de inicio del modulo en consecuencia. Programación de tacómetro, RPM: Nota: Todas las aplicaciones requieren tacómetro programarse. La unidad no funcionará...
  • Page 29 7 Destellos = no el aprendido la señal tach. 8 Destellos = negitave inhibir alambre fue activo FUNCIONAMIENTO AUTOMÁTICO DE TIEMPO DE INICIO: Para iniciar el temporizador de inicio, dentro de 10 segundos después de apagar el interruptor de encendido, activar el comando de RF para iniciar 2 veces, (Pulse el botón de inicio cuatro veces).
  • Page 30 (1) Uso del transmisor para bloquear / desbloquear / bloquear / desbloquear / bloquear / desbloquear / bloquear, el sistema. El LED se enciende sólido para confirmar que el sistema entró en el modo de aprendizaje. 2) Inmediatamente Abra y cierre la puerta del vehículo para iniciar el retardo de luz de domo. El módulo comprobará...
  • Page 31 © 2012 Audiovox Electronics Corp. 150 Marcus Blvd. Hauppauge N.Y. 11788 128-9104 128-9104 31 of 32...
  • Page 32 128-9104 32 of 32...
