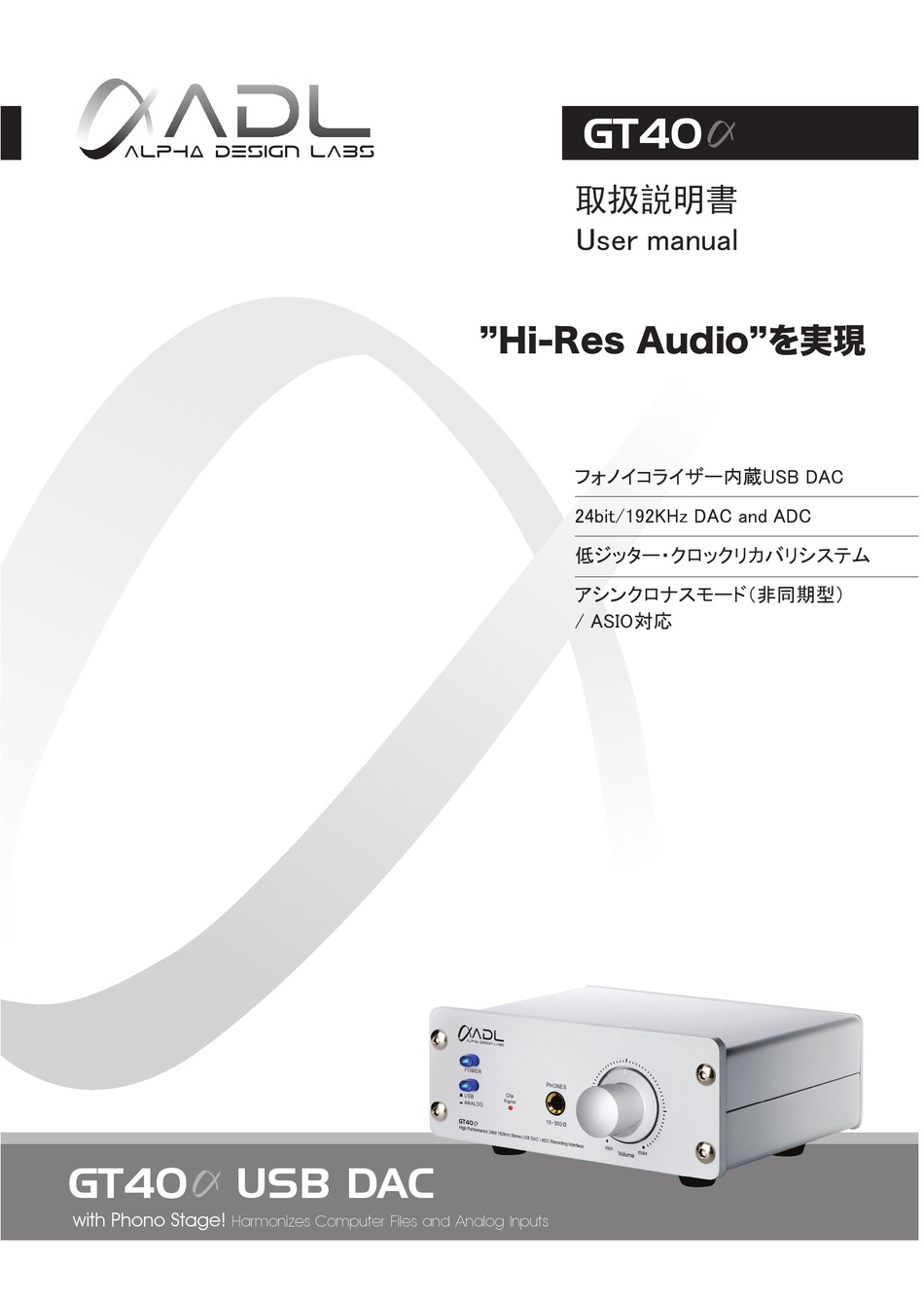

Page 1: User Manual
GT40 Alpha Design LAbs 取扱説明書 User manual ”Hi-Res Audio”を実現 フォノイコライザー内蔵USB DAC 24bit/192KHz DAC and ADC 低ジッター・クロックリカバリシステム アシンクロナスモード（非同期型） / ASIO対応 GT40 USB DAC with Phono Stage! Harmonizes Computer Files and Analog Inputs... -
Page 2: 安全上のご注意
GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface 安全上のご注意 ここでは、安全に関する項目について記載しています。あなたや他の人々へ与える危害や財産などへの損害を未然に防止するため、ここに記載されてい る事項をお守りいただくものです。ご使用前に必ずお読みください。 警告 この表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。 警告 注意 この表示を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定され 注意 る内容を示しています。 さらに、各項目ごとに「図記号」を使用しています。これらの「図記号」は次のような意味を表しますので、意味をよくご理解の上お読みください。 △記号は注意（警告を含む）を促す内容があることを告げるものです。 △図の中に具体的な注意内容（左図の場合は感電注意）が描かれています。 ○記号は禁止の行為であることを告げるものです。 ○図の中や近傍に具体的な禁止内容（左図の場合は分解禁止）が描かれています。 ●記号は行為を強制したり指示する内容を告げるものです。 ●図の中や近傍に具体的な禁止内容（左図の場合は一般的な指示）が描かれています。 警告 万一、煙が出ている、変なにおいや音がするなどの異常状態のまま使用すると、火災・感電の原因となります。すぐにUSBケーブ ルを外し、AC-DCスイッチングアダプターをコンセントから抜いてください。煙が出なくなるのを確認して、販売店に修理を依頼し てください。 万一、本機の内部に水や異物が入った場合は、USBケーブルを外し、AC-DCスイッチングアダプターをコンセントから抜いて販 売店にご連絡ください。 万一、誤って本機を落とした場合や、キャビネットを破損した場合には、そのまま使用しないでください。火災・感電の原因となりま す。USBケーブルを外し、AC-DCスイッチングアダプターをコンセントから抜き、必ず販売店にご相談ください。 風呂場では使用しないでください。火災や感電の原因となります。 本機は屋内専用に設計されています。ぬらさないようにご注意ください。内部に水が入ると火災や感電の原因となります。 本機の裏蓋、カバーは絶対に外さないでください。内部の点検・ 整備・修理は販売店に依頼してください。本機を分解、改造しな いでください。火災・感電の原因となります。... - Page 3 Alpha Design LAbs はじめに ADL(ALPHA DESIGN LABS)製品をお買い上げいただきまして、誠にありがとうございます。 ADLはオーディオのハイエンド製品を提供してきたフルテックが、高いコストパフォーマンスのオーデ ィオ商品を展開する新ブランドです。 ご使用前にこの「取扱説明書」をよくお読みいただき、正しくお使いください。 この「取扱説明書」には保証書が付いておりますので、大切に保管し、必要なときにお読みください。 本機の概要 本機はUSBインターフェースを基軸に、MCカートリッジにも対応する高性能フォノアンプを内蔵し、一 般のアナログソースのみならず、アナログディスクの録音再生が可能なUSBオーディオ・インターフェ ースユニットです。 音質を左右するアナログ回路には、オーディオ用に開発された音質コンデンサーを使用して高音質 を実現しています。 最高級コンデンサーが適用されたアナログRCA入出力の接続で、高音質のオーディオソリューショ ンを提供します。 ドライバーについて Macをお使いの場合、ドライバーのインストールは不要。 Windowsの場合、標準ドライバーのインス トールが必要になります。（アシンクロナスモード、ASIO対応） 標準ドライバーはこちらよりダウンロードし、インストールしてください。OS は自動認識いたします。 ドライバーのダウンロード先 : http://www.furutech.com 付属品について 本機には次のものが付属しております。 ・取扱説明書（本書）（1冊） ・専用AC-DCスイッチングアダプター（1個） ・USBケーブル（1本） お買い上げ後、付属品がそろっていることをご確認ください。...
-
Page 4: Table Of Contents
GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface 目次 安全上のご注意 はじめに / 本機の概要 / ドライバーについて / 付属品について 目次 本機の特長 各部の名称と機能 フロントパネル / リアパネル パソコンの設定と再生のしかた パソコンの条件 / ドライバー / 接続 / 基本設定 基本設定 Mac OS Windows 7 / Windows 8 パソコンの詳細設定... -
Page 5: 本機の特長
本機の特長 Alpha Design LAbs ・ 24bit /192kHzのUSBチップ （VIA VT1736）を採用。 * アシンクロナスモード（非同期型） / ASIO (Audio Stream Input /Output)対応。 * USB規格： USB 2.0 High Speed転送モード（最大480Mbps） * サンプリング周波数 16/24bit, 44.1/48/88.2/96/176.4/192kHz対応 ・ アナログレコード再生の際のフォノイコライザーとしてもご使用になれます。 ・ 24bit /192kHzの高性能DAC/ADC ICチップ ( Cirrus Logic CS4270 ) を採用。 レコードプレーヤー、アナログディスク、カセットデッキ、AM/FMチューナーなどアナログ信号を高音質でパソコンに取り込 むことが可能です。 ・ RecAtt/dB（録音時におけるレベル減衰切り替え）トグルスイッチは0dB、6dB、12dBの3段階で切り替えが可能です。 ・ Clip Signal「入力信号を落す標示」…録音の際、入力信号のレベルが回路のゲインを超える可能性があります。 録音される信号が歪まないために入力信号を減衰させる必要があります。（シグナルライトが点灯する時、RecAtt/dB（レ... - Page 6 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface 各部の名称と機能 ■ フロントパネル 1. Power「パワー・スイッチ」・・・電源ON/OFFの切り替えスイッチ。 このスイッチを押すことで本機の電源が入り、青色に点灯します。再び押すことでこのスイッチが飛び出し本機の電源が切れます。 2. 入力切り替えスイッチ（USB入力でのPC音源再生とANALOG～アナログ音源（PHONO/LINE）の再生と録音をする場合の切り替え スイッチです）このスイッチが押された状態ではANALOG（PHONO/LINE）ソースが選択され、赤色に点灯します。 3. 録音の場合：Clip Signal「入力信号を落す標示」…録音の際、シグナルライトが点灯した場合、RecAtt/dB（レベル減衰切り替え） トグルスイッチで入力信号を減衰してください。 （録音の際、入力信号のレベルが回路のゲインを超える可能性があります。録音される信号が歪まないために入力信号を減衰す る必要があります。） 4. PHONES「ヘッドフォンスイッチ/端子」・・・標準ステレオフォンプラグのヘッドフォンを接続します (ヘッドフォンプラグを差し込むと、プリアウトは切れます。) 5. Level「音量レベル調整つまみ」・・・再生時の音量を調整します。min(最小)からmax(最大)の間で調整してください。ヘッドフォン音量 とリアパネルの出力レベルが同時に調整できます。 ■ リアパネル 16. USB In/Out 「USB（Bタイプ）入出力ポート」・・・パソコンのUSB端子と接続します。 ※パソコンのデジタルオーディオ出力信号をUSB経由で本機に入力するにはプロントパネルの入力切り替えつまみを...
- Page 7 パソコンの設定と再生のしかた Alpha Design LAbs パソコンのサウンド出力を音源として本機を使う場合、パソコン側のサウンド出力設定を適切に行う必 要性があります。 パソコンの条件 USB2.0対応のUSBポートを標準装備したパソコンを本機に接続することが出来ます。 パソコンのOSは、Windows 7以上、Mac OS10以上を推奨します。 ドライバー Macをお使いの場合、ドライバーのインストールは不要です。Windowsの場合、標準ドライバーのインス トールが必要になります。 〔アシンクロナスモード（非同期型）/ASIO (Audio Stream Input/Output)対応。〕 （ドライバーはhttp://www.furutech.com でダウンロードしてからインストールしてご利用ください。） 接続 最初に本機の電源を入れます。 電源スイッチが青色に点灯していることを確認してください。 USBケ ーブルを使って本機とパソコンをUSB接続します。 USB接続するとパソコンが自動的に「FURUTECH ADL GT40α」を認識し、外部オーディオデバイスとし て登録します。 電流音を避けるためにラップトップコンピュータを使用する際、コンピュータが電源に接続されている必 要があります。 基本設定 「FURUTECH ADL GT40α」を通してパソコン内の音源を聴くには、パソコンのサウンド出力を「FU- RUTECH ADL GT40α」に設定する必要があります。 以下は、OS別パソコンの外部オーディオデバイス設定方法の流れとなります。...
-
Page 8: Mac Os
GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface 基本設定 Mac OS （1）アップルメニューから「システム環境設定」を （2）「サウンド」項目を選択して「サウンド」画面を開き、 選択します。 画面上の出力タブを選択し、さらに「サウンドを出力す る装置の選択」リストから「FURUTECH ADL GT40α」を 選択します。 Windows 7 と 8 パソコンのデスクトップのADL ASIOツールから 「FURUTECH ADL GT40α」を選択し「Apply」をクリックし て、詳細設定をします。 ASIOのバッファサイズは15ミリ秒の設定を推奨します。 （1）コントロールパネルから「ハードウェアとサウンド」 を選択します。 （2）「サウンド」を選択し、「サウンド」画面を開きます。 （3）この画面の「再生」タブを選択します。 （4）再生デバイスとして「FURUTECH ADL GT40α」を選択し「既... - Page 9 パソコンの詳細設定 Alpha Design LAbs パソコン側のサウンド出力設定を適切に行うことによっ Windows 7 と 8 て、より良い条件でサウンドモニターすることが出来 る場合があります。 パソコンのＯＳによって設定項目や設定方法が異なります。ここでは各ＯＳ別の設定画面を紹介します。詳細に ついてはパソコンの取扱説明書やヘルプ画面をご覧ください。 1.「レベル」タブを選択します。そして「ライン」の 2.下記「サウンド」画面内の「プロパティ（P）」ボタンをクリッ 再生レベルを最大に設定してください。 クして、詳細設定をします。サンプリングレートなどを設定 することが出来ます...
- Page 10 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface パソコンの出力レベル について パソコンのサウンド出力を最大に設定すると、最高の音質を得ることが出来ます。 Mac OSの場合 Windows 7 と 8 の場合 これでパソコンの音源を本機で再生する準備ができました。 なお、再生に際しては、使用するオーディオアプリケーションソフトの指示に従ってください。 オーディオアプリケーションソフトの起動・終了は本機がパソコンから認識された状態で行ってください。...
- Page 11 接続方法 Alpha Design LAbs PCに保存された音源の再生 ＵＳＢ入力： PC – USBケーブル – GT40α – RCAライン出力 – アンプ フロントパネルの入力切り替えスイッチを「USB」に設定します。 Source Selection スイッチが青色に点灯します。 外部オーディオ機器を音源にする場合 （レコードプレーヤー以外のアナログ機器） アナログ信号入力 ： 外部機器 – ラインケーブル –GT40α（RCAライン入力） – RCAライン出力 – アンプ フロントパネルの入力切り替えスイッチを「ANALOG」に設定します。(スイッチが赤色に点灯します。) リアパネルのアナログ入力切替スイッチを「LINE」に設定します。 外部レコードプレーヤーを音源にする場合 (カートリッジはMM/MCどちらでも再生可能です) レコードプレーヤー信号入力： レコードプレーヤー –フォノケーブル –GT40α（ＲＣＡライン入力）.– RCAライン出力 – アンプ フロントパネルの入力切り替えスイッチを「ANALOG」に設定します。(スイッチが赤色に点灯します。) リアパネルのアナログ入力切替スイッチを「PHONO」に設定します。...
- Page 12 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface 録音のしかた レコードの音源やその他のアナログ音源をパソコンに録音する 以上で本機に接続されたアナログとデジタル音源をパソコンへ録音する準備ができました。なお、録音 に際しては、使用するオーディオアプリケ―ションソフトの指示に従ってください。 録音上のご注意 1. Clip Signal「入力信号を落す標示」…録音の際、入力信号のレベルが回路のゲインを超える可能性が あります。 録音される信号を歪まないために入力信号を減衰する必要があります。（シグナルライトが 点灯した場合、RecAtt/dB（レベル減衰切り替え）トグルスイッチで入力信号を減衰してください。） 2. 録音の際、安定性を保つため、再生と録音のビットレートとサンプリングレートはいずれも24ビット192 ｋHzの設定を推奨します。 3. GT40αは回路のゲインを最適なレベルに保つと最高の音質を得ることができます。録音の際、録音さ れる信号を歪ませないために録音レベル「ライン」は音源によって約50～90パーセントの間に調整し、 「WAVEミュート」は約5パーセント(-19dB)の設定を推奨します。...
- Page 13 Alpha Design LAbs Windows 7 と 8 再生の設定について 1. 「サウンド」画面の中で「再生」の「既 2. 「レベル」タブを選択します。そして 3. 「詳細」タブをクリックし、共有モー 定のデバイス」として「FURUTECH ADL 「ライン」の再生レベルを100%に設定し ドで使用されるビットレートとサンプ GT40α」を選択し「OK」ボタンをクリッ てください。 リングレートは24ビット、192000Hz クします。 （スタジオの音質）を選択します。 録音の設定について 1. 「サウンド」画面の中の「録音」タブ 2. 「ライン」をクリックし「レベル」タブを 3. 「詳細」タブをクリックし、共有モー をクリックし「ライン」のデバイスを 選択します。そして「ライン」の録音レベ ドで使用されるビットレートとサンプ 選択してください。 ルを音源によって約50～90パーセント リングレートは24ビット、192000Hz の間に調整し、「WAVEミュート」は約5 （スタジオの音質）を選択します。 パーセント(-19dB) の設定を推奨します...
-
Page 14: Mac Os
GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface Mac OS 「サウンド」画面の中の「入力」タブをクリックして「サウンド入力する装置の選択」の中の「FURUTECH ADL GT40α」を選択してください。 ※録音レベルの調節（フェードイン・フェードアウト）は「選択した装置の設定」の中の「入力音量」を100パーセントに設定してください。 1.アップルメニューから「システム環境設定」の中にある「サウンド」 を開いてください。 2.「サウンド」画面の中の「入力」タブをクリックして「サウンドを入力す る装置の選択」にある「FURUTECH ADL GT40α」を選択し、入力音 量を100%に設定してください。 3.「出力」タブをクリックし、「サウンドを出力する装置の選択」が 「 FURUTECH ADL GT40α」に選択されているかご確認ください。 録音の詳細設定 入力と出力の設定 「アプリケーション」を開き、「ユーティリティー」フォルダ内の「Audio MIDI設定」を開くと、ビットレート、サンプリングレートを変更することができま す。安定性を保つため、録音の際、再生と録音のビットレート、サンプリングレートはいずれも24ビット192ｋHzの設定を推奨します。 以上で本機に接続されたアナログとデジタル音源をパソコンへ録音する準備ができました。 なお、録音に際しては、使用するオーディオアプリケ―ションソフトの指示に従ってください。... -
Page 15: 主な仕様
： DC 5V USBのバスパワーによる電源供給。 (相互干渉を回避するためにUSBチップのみ独立給電) ■外形寸法（幅×奥行×高さ） ： 150（W）×111（D）×57（H）ｍｍ ■質量 ： 約650ｇ/本体 ※仕様および外観は予告なく変更することがあります。 修理について ■ 保証書 この取扱説明書には保証書が印刷されています。お買い上げの際に販売店で所定の事項を記入してお渡しします。 記載内容をご確認いただき、大切に保管してください。保証期間はお買い上げ日より1年間です。 ■ 調子が悪いときは意外なミスが故障と思われています。 この取扱説明書をもう一度よくお読みいただき、お調べください。本機以外の原因も考えられます。ご使用の他のオー ディオ製品もあわせてお調べください。それでもなお、異常のあるときは修理をご依頼ください。 ■ 保証期間中の修理は 万一、故障や異常が生じたときは商品と保証書をご持参ご提示のうえ、お買い上げの販売店にご依頼ください。 詳細は保証書をご覧ください。 ■ 修理を依頼されるときは 「おところ」「お名前」「電話番号」「製品名（ADL GT40αUSB DAC）」「故障または異常の内容」をできるだけ詳しく、お買 い上げ店までご連絡ください。 ■ 保証期間経過後の修理は お買い上げ店にご相談ください。修理によって機能が維持できる場合は、お客様のご要望により有料修理いたします。 ■ 補修用性能部品の保有期間について当社では本機の製造打ち切り後6年間保有しています。 保有期間経過後でも、故障箇所によっては修理可能の場合がありますので、お買い上げ店にご相談ください。 ■ 製品についてのお問合わせの窓口は e-mail での対応のみとさせていただきますのでご了承ください。 お問合わせ e-mail：service@adl-av.com... - Page 16 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface IMPORTANT SAFETY INSTRUCTIONS WHEN USING YOUR GT40α USB DAC PRECAUTIONS SHOULD ALWAYS BE FOLLOWED, INCLUDING THE FOLLOWING: 1. Read all instructions. 2. Operate GT40α for its intended purpose only. 3.
-
Page 17: Important Note
GT40α includes a built-in low-noise MM / MC phono preamp! Record your favorite vinyl to hard disk via the USB output.The ADL GT40α features L/R analog outputs, and switchable line or phono inputs with a vivid, captivating sound that is simply unheard of in this category. -
Page 18: Front Panel
High End Audio Grade Connections: The GT40α is equipped with gold-plated Teflon-insulated RCA jacks with an extremely high quality aluminum chassis and machined volume knob Functions and Part names ・・・・・・・・・・・・ Front Panel Rear Panel ADL GT40α Driver and Connectivity ・・・・ Basic settings ・・・・・・・・・・・・・・・・・・・・・・・ 21,22 Windows 7 ,Windows 8 ・・・・・・・ 23,24 MAC OS ・・・・・・・・・・・・・・・・・・... - Page 19 Functions and Part names Alpha Design LAbs ■ Front Panel 1. Power Switch 2. Input Selector : USB or ANALOG 3. Clip Signal Indicator : Clip(Red/Led), When the RecAtt/db signal light comes on, adjust the recording attenuation with the toggle switch. 4.
- Page 20 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface ADL GT40α Driver and Connectivity Driver: No drivers are necessary with Mac computers, while a single standard driver is required for Windows computers. please download driver from http://www.adl-av.com/products/usbdac/gt40α/...
-
Page 21: Computer Settings
In Control Panel choose Sounds and Audio Devices. Below are screenshots of the various settings. need updated Playback Tab Playback-Advanced Playback-Listening Levels Tab Ensure the “FURUTECH ADL GT40α” During recording it is advisable to For both Playback and Recording is selected as the Default Playback set the playback sample rate and bit ensure SPEAKER OUT Levels are Device. - Page 22 GT40 USB DAC High Performance 24bit/ 192kHz Stereo USB DAC/ADC Recording Interface Recording Tab Ensure the “FURUTECH ADL GT40α” is selected as the Default Recording Device. Double-Click the Line Input for Recording Properties need updated “Line” Levels Tab In order to achieve the best possible recording quality the circuit...
- Page 23 Hardware: One USB 2.0 port Operating System: Windows 7 or higher, Mac OS10 or higher Connections Connect the ADL GT40α to the computer with a USB cable and power on the ADL ESPRIT. The computer will automatically recognize and install the “FURUTECH ADL GT40α”...
-
Page 24: Specifications
▪ Line Input Level: MC 0.4mV / MM 4.0mV / Line 2Vrms The load (Input Impedance) for the ADL GT40α is fixed at 47K ohm for MM and 100 ohm for MC (MC and MM input to LINE output gain) => 12dB ▪... -
Page 25: Limited Warranty
LIMITED WARRANTY Serial No. MODEL No. ADL GT40α This product is made of high quality materials and great care has been taken in its manufacture. It is designed to give good performance provided it is properly operated and maintained. This product is sold... -
Page 26: 保証書
FURUTECH www.furutech.com LIMITED WARRANTY Serial No. 保証書 保証期間: 1 年間 ADL GT40 α α 品番 年 月 日 ご購入年月日 お 客 様 （フリガナ） お名前 〒 ご住所 お電話番号 。 ご注意：販売店印ならびに購入日の記入がない場合は、無効となります 販売店印 フルテック株式会社 ■ ご購入された時にご記入ください。修理を依頼されるときなどに、お役に立ちます。 FURUTECH Co., Ltd. TOKYO , JAPAN 製造元：フルテック株式会社 〒141-0031東京都品川区西五反田7-11-1 TEL.03-5437-0281 FAX.03-5437-8470 www.adl-av.com... - Page 28 Alpha Design LAbs...
