Summary of Contents for M-Audio ProFire Lightbridge
- Page 1 Interfaccia Lightpipe FireWire 34-in/36-out Manuale dell’utente Italiano...
-
Page 2: Table Of Contents
Caratteristiche di ProFire Lightbridge ........ -
Page 3: Italiano
Ciò la rende l’interfaccia perfetta per il trasferimento multi-canale da e per registratori multitraccia esterni. ProFire Lightbridge è inoltre ideale per il collegamento DAW al mixer digitale esterno o per collegare un altro computer che ospita soft synth e processori di segnale. -
Page 4: Informazioni Su Profire Lightbridge

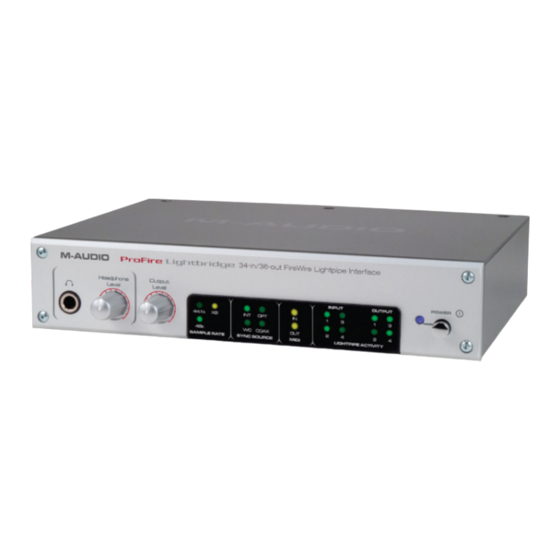

Manuale dell’utente di ProFire Lightbridge Informazioni su ProFire Lightbridge ProFire Lightbridge è un’interfaccia audio 1U, mezzo rack progettata per espandere enormemente la potenza del proprio studio digitale. Fornisce un totale di 34 ingressi e uscite digitali più due uscite analogiche su una singola connessione FireWire. -
Page 5: Caratteristiche Di Profire Lightbridge
Manuale dell’utente di ProFire Lightbridge Caratteristiche di ProFire Lightbridge Quattro ingressi e uscite Lightpipe ottiche ADAT < Due canali di ingresso/uscita S/PDIF coassiali < Uscite analogiche da 1/4” bilanciate con controllo di livello dedicato < Tutti i 34 ingressi e le 36 uscite possono essere utilizzati contemporaneamente <... -
Page 6: Requisiti Di Sistema
Manuale dell’utente di ProFire Lightbridge Requisiti minimi di sistema 16 canali Lightpipe ADAT a 16 bit/44,1kHz Windows: Pentium IV 1,8 GHz (Schede G4 Accelerator non supportate) 512 MB RAM Disco rigido 7200 rpm (buffer 8 MB) Porta FireWire libera o scheda di espansione... -
Page 7: Controlli E Connettori
LED indicatori di attività ingresso/uscita ottica – Quando accesi, questi LED indicano la presenza di un segnale audio digitale valido sull’ingresso o uscita associata. LED di accensione – Questo LED si illumina quando l’unità viene accesa. 10. Interruttore di accensione – Accende e spegne ProFire Lightbridge. Controlli e connettori... -
Page 8: Pannello Posteriore
Se si utilizza il cavo FireWire 6 pin/6 pin per collegare ProFire Lightbridge al computer, l’interfaccia attingerà l’alimentazione dal computer host. Si consiglia di lasciare scollegato l’alimentatore se si utilizza ProFire Lightbridge sulla porta FireWire a 6 pin alimentata da bus. -
Page 9: Installazione Del Driver
Collegare i dispositivi audio digitali ottici ADAT a qualsiasi ingresso e uscita ottici ADAT tra i quattro disponibili di ProFire Lightbridge. I LED indicatori di attività di ingresso ottico del pannello frontale (8) si accendono per indicare la presenza di un segnale di ingresso audio digitale valido. I LED indicatori di attività di uscita del pannello frontale (8) si accendono per indicare l’uscita di un segnale audio digitale valido. -
Page 10: Midi
In funzione del software DAW, gli ingressi e le uscite di ProFire Lightbridge appariranno nel programma come coppie stereo multiple, generalmente in blocchi di otto. Alcune applicazioni le definiscono “Input 1/2,” “Input 3/4” e così via, mentre altre potrebbero identificarle come “Input 1L,”... -
Page 11: Il Pannello Di Controllo Di Profire Lightbridge
Manuale dell’utente di ProFire Lightbridge Il Pannello di controllo di ProFire Lightbridge Dopo aver installato i driver di ProFire Lightbridge, è possibile utilizzare il software del pannello di controllo per configurare vari parametri dell’interfaccia. Per accedere al pannello di controllo in Windows, fare clic sull’icona rossa M-Audio sulla barra delle applicazioni oppure fare clic su Start >... - Page 12 Override – Questa modalità forza tutte le porte ADAT di ProFire Lightbridge a funzionare ad alta risoluzione. Occorre selezionare questa modalità solo se ProFire Lightbridge non è in grado di rilevare un segnale in arrivo ADAT ad alta risoluzione se è selezionato Auto-Detect.
- Page 13 In questo campo è possibile selezionare la sorgente del master word clock. (Per ulteriori informazioni sulla sorgente di sincronizzazione, vedere il capitolo 11). internal – Il clock interno di ProFire Lightbridge agisce come word clock master. Questa è la selezione <...
-
Page 14: Pagina Informazioni Su
Questa pagina contiene informazioni sull’hardware e sulle versioni del driver corrente. Queste informazioni possono essere utili nel caso occorra contattare il servizio di assistenza tecnica. Facendo clic sui collegamenti web M- Audio si accede direttamente alla pagina designata del sito M-Audio (per utilizzare questa funzione è necessaria la connessione a Internet). -
Page 15: Sincronizzazione Word Clock
Manuale dell’utente di ProFire Lightbridge Sincronizzazione Word Clock Informazioni su Word Clock L’applicazione DAW basata su computer memorizza e manipola la musica come campionamenti digitali. Questi campionamenti vengono inviati da e per l’applicazione DAW come “istantanee” di dati. Queste istantanee sono tutte della stessa dimensione—16 o 24 bit, in funzione della risoluzione selezionata—con un inizio e una fine e vengono... - Page 16 “slave” su ciascun altro dispositivo digitale (si tratta generalmente di un’impostazione di menu su tale dispositivo). Nella Figura 1 in basso, multitracce digitali sono connesse alle porte ottiche 1 e 2 di ProFire Lightbridge e una macchina DAT all’ingresso/uscita S/PDIF. ProFire Lightbridge è selezionata come master e ciascun altro dispositivo è...
- Page 17 Se si preferisce utilizzare un altro dispositivo come word clock master, sarà necessario configurare tale dispositivo in modo che agisca come master e selezionare l’ingresso di tale dispositivo su ProFire Lightbridge come sorgente di sincronizzazione. In questo modo ProFire Lightbridge (e qualsiasi altro dispositivo connesso a ProFire Lightbridge) viene posto come slave rispetto al dispositivo master.
- Page 18 Nella Figura 3 in basso, il dispositivo a due tracce digitale è configurato come clock master, con ProFire Lightbridge e altri dispositivi configurati come slave.
- Page 19 ProFire Lightbridge. Nella Figura 4 in basso, ProFire Lightbridge è connessa come slave rispetto al generatore do clock master, con i dispositivi aggiuntivi connessi come slave sullo stesso clock master attraverso ProFire Lightbridge.
-
Page 20: Specifiche Tecniche
Manuale dell’utente di ProFire Lightbridge Convertitori D/A 44,1, 48, 88,2 e 96kHz Bit rate supportati 16 bit, 24 bit Ingressi digitali 4 Lightpipe ottici S/PDIF coassiale ottico 4 Lightpipe ottici Uscite audio digitali S/PDIF coassiale ottico Uscite di Linea TRS 1/4” bilanciato/sbilanciato... -
Page 21: Garanzia
Manuale dell’utente di ProFire Lightbridge Condizioni di garanzia M-Audio garantisce che i prodotti sono esenti da difetti nei materiali e nella manodopera in condizioni di utilizzo normale e la garanzia è valida a condizione che essi siano in possesso dell’utente originale registrato. Visitare www. -
Page 22: Technical Support
M-Audio USA 5795 Martin Rd., Irwindale, CA 91706 Technical Support web: www.m-audio.com/tech tel (pro products): (626) 633-9055 tel (consumer products): (626) 633-9066 fax (shipping): (626) 633-9032 Sales e-mail: sales@m-audio.com tel: 1-866-657-6434 fax: (626) 633-9070 www.m-audio.com M-Audio U.K. Floor 6, Gresham House, 53 Clarenden Road, Watford...
