Summary of Contents for Lindy 51550

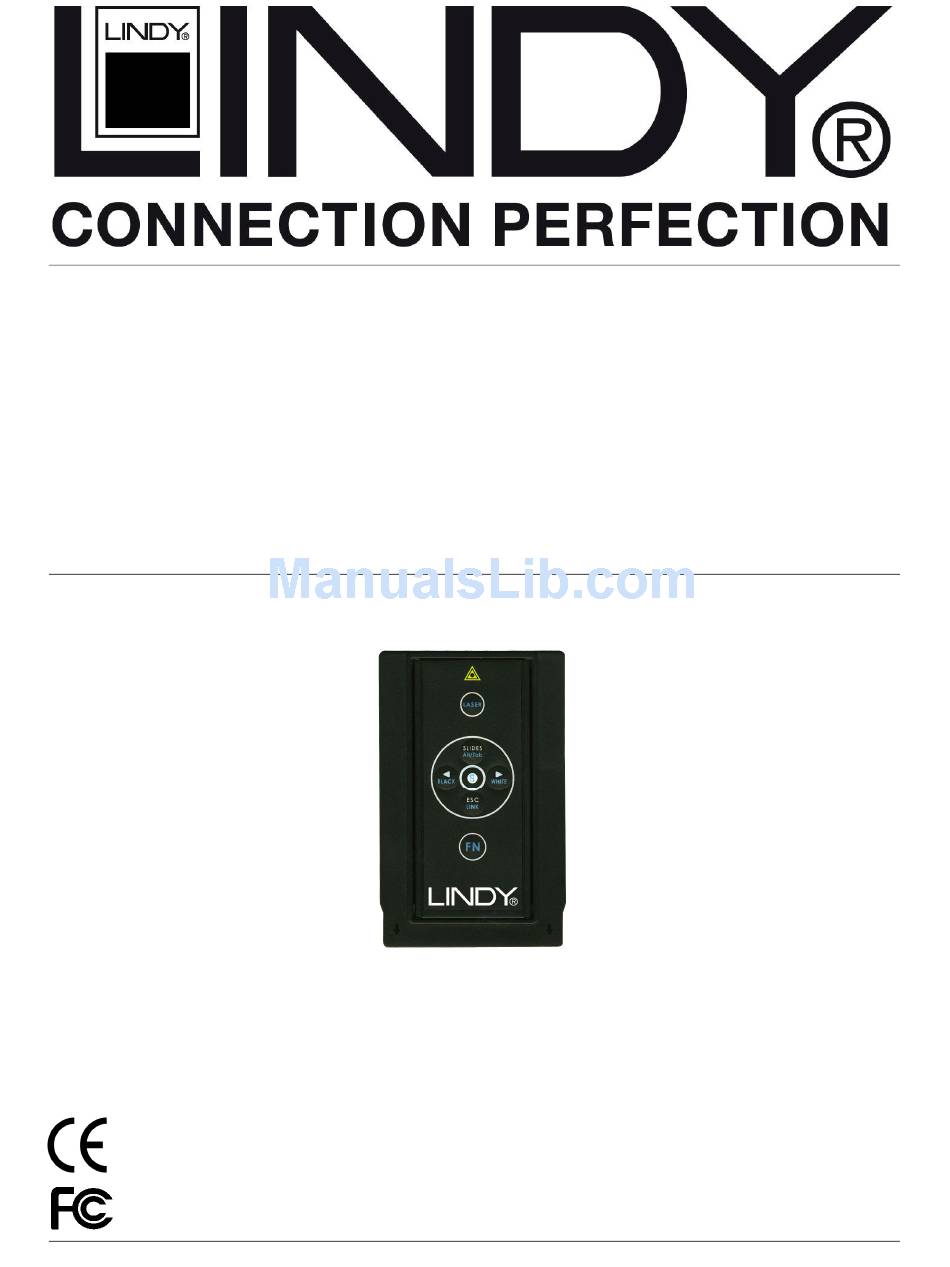

- Page 1 ExpressCard Wireless User Manual Benutzerhandbuch Manuel Utilisateur Manuale d’uso © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (JUNE 2008) LINDY No. 51550 www.lindy.com Presenter English Deutsch Français Italiano...
- Page 2 IMPORTANT HEALTH AND SAFETY INFORMATION WARNING! RISK OF INJURY! Laser beam can cause permanent damage to eyes. Do not look into the laser beam or shine the laser beam into your eyes, other peoples’ eyes, or animals’ eyes. Keep this device away from Children. This is a working tool, not a toy or entertainment device.
- Page 3 User Manual Introduction Thank you for purchasing the LINDY ExpressCard Wireless Presenter. This 2-in-1 remote control and laser pointer allows you to wirelessly control your presentations at distances of up to 20m! Package Contents ExpressCard Wireless Presenter (with USB receiver)
- Page 4 User Manual Installation The LINDY ExpressCard Wireless Presenter is designed to fit directly into an ExpressCard/34 or ExpressCard/54 slot. However, if your computer is equipped with a PCMCIA port, you may place the Presenter into the supplied PCMCIA Adapter before storing it.
- Page 5 User Manual 4. Once your Computer has finished installing the USB Receiver, you will need pair Presenter Receiver. Press the ID Link button on the USB Receiver. The Link indicator will light up. 5. Press and hold FN and Link buttons on the Presenter simultaneously for 3 seconds until the Link indicator on the USB receiver blinks, to indicate that the...
- Page 6 User Manual The FN button is used in combination with the other buttons (blue character) for special functions as follows: Button with blue Function character Fn + Black Screen Black Fn + White Screen White Change Fn + Alt+Tab program/window Fn + Link Change ID Please Note this functionality is not available when using a Mac OS.
- Page 7 Benutzerhandbuch Einführung Vielen Dank für den Kauf des LINDY ExpressCard Wireless Presenter. Diese Fernbedienung mit integriertem Laserpointer ermöglicht Ihnen die kabellose Steuerung von Präsentationen auf Distanzen bis zu 20m! Lieferumfang ExpressCard Wireless Presenter (mit USB Empfänger) PCMCIA Adapter CR2032 Batterie...
- Page 8 Benutzerhandbuch Installation Der LINDY ExpressCard Wireless Presenter passt genau in den ExpressCard/34 oder ExpressCard/54 Slot. Sollte Ihr Computer mit einem PCMCIA-Slot augestattet sein, dann legen Sie den Presenter bitte zur Aufbewahrung im Slot zuerst in den beigefügten PCMCIA Adapter. Einsetzen des Presenters in den Adapter...
- Page 9 Benutzerhandbuch Computer wird Hardware erkennen und automatisch die erforderlichen Treiber installieren. Nach erfolgter Installation des USB Empfängers muss sogenannte Pairing eine Verbindung zwischen Presenter und Empfänger hergestellt werden. Drücken Sie dazu ID Link auf dem USB Empfänger. Die Anzeige Link wird dann aufleuchten. Drücken Sie anschließend auf dem Presenter gleichzeitig die Tasten FN und Link und halten diese für 3...
- Page 10 Benutzerhandbuch Tasten mit Funktion weißer Schrift LASER Slides/Diashow Beenden Nächste Vorherige Die Taste FN wird in Kombination mit den Tasten in blauer Schrift für die folgenden speziellen Funktionen verwendet: Tasten mit Funktion blauer Schrift Schwarzer Fn + Black Bildschirm Fn + White Weißer Bildschirm Wechseln von Fn + Alt+Tab...
- Page 11 Benutzerhandbuch Technische Spezifikationen System Frequenzbereich: 2400~2483MHz (16 multi channels, 65535 ID channels) ▫ Reichweite: bis zu 20m ▫ Betriebsspannung: 2.6V~3.3V ▫ Stromversorgung: 1 x CR2032-Batterie ▫ Stromverbrauch: < 5mA ▫ Laserbetrieb < 30mA Ruhemodus < 10uA Sendeleistung: weniger als 1mW ▫...
- Page 12 Manuel Utilisateur Installation Le pointeur laser wifi LINDY ExpressCard est prévu pour s’insérer dans un slot ExpressCard/34 ou ExpressCard/54. PCMCIA, vous pouvez utiliser l’adaptateur PCMCIA fourni. Placer le pointeur dans l’adaptateur Insérez l’arrière du pointeur sur le dessus de l’adaptateur PCMCIA et poussez ensuite présentateur dans la position indiquée ci-...
- Page 13 Manuel Utilisateur 9. Une fois que votre ordinateur a terminé d’installer les pilotes du récepteur USB, vous aurez besoin de synchroniser le pointeur wifi et le récepteur USB. Pressez le bouton ID Link sur le récepteur USB. L’indicateur s’allumera. 10. Pressez les boutons FN et Link sur le pointeur laser pendant 3 secondes jusqu’à...
-
Page 14: Manuel Utilisateur
Manuel Utilisateur Le fonction FN est utilisé en combinaison avec les autres boutons (caractères bleus) pour obtenir des fonctions avancées: Bouton avec Fonction caractère bleu Ecran noir Fn + Black Fn + White Ecran blanc Changer programmes/fenêtres Fn + Alt+Tab Changer ID Fn + Link Attention: cette fonctionnalité... - Page 15 Manuale d’uso Grazie per aver scelto il LINDY ExpressCard Wireless Presenter. Questo dispositivo include in un unico prodotto un telecomando e un puntatore laser e permette di gestire presentazioni da una distanza massima di 20m! Contenuto della confezione ExpressCard Wireless Presenter (con ricevitore USB)
-
Page 16: Installazione
Manuale d’uso Installazione Il LINDY ExpressCard Wireless Presenter è progettato per essere inserito direttamente in uno slot ExpressCard/34 o ExpressCard/54. E’ comunque possibile utilizzare l’adattatore PCMCIA incluso nella fornitura nel caso in cui si disponga solo di porte PCMCIA sul Notebook. - Page 17 Manuale d’uso 4. Una volta terminata l’installazione del ricevitore USB, occorre sintonizzare il Presenter ed il ricevitore. Premere il tasto ID Link sul ricevitore USB, l’indicatore Link si illuminerà. 5. Tenere premuti i tasti FN e Link simultaneamente sul Presenter per 3 secondi fino a quando l’indicatore Link sul ricevitore USB inizia a lampeggiare.
- Page 18 Manuale d’uso Il tasto FN è utilizzato in combinazione con gli stessi tasti ma con caratteri blu per le seguenti funzioni speciali: Tasti con Funzione caratteri blu Fn + Black Schermata nera Fn + White Schermata bianca Cambio programma Fn + Alt+Tab o finestra Fn + Link Cambio ID...
- Page 19 Radio Frequency Energy, Certifications Shielded cables must be used with this equipment to maintain compliance with radio frequency energy emission regulations and ensure a suitably high level of immunity to electromagnetic disturbances. FCC Warning This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
-
Page 20: Recycling Information
WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato. LINDY No. 51550 Edition, June 2008 www.lindy.com...
