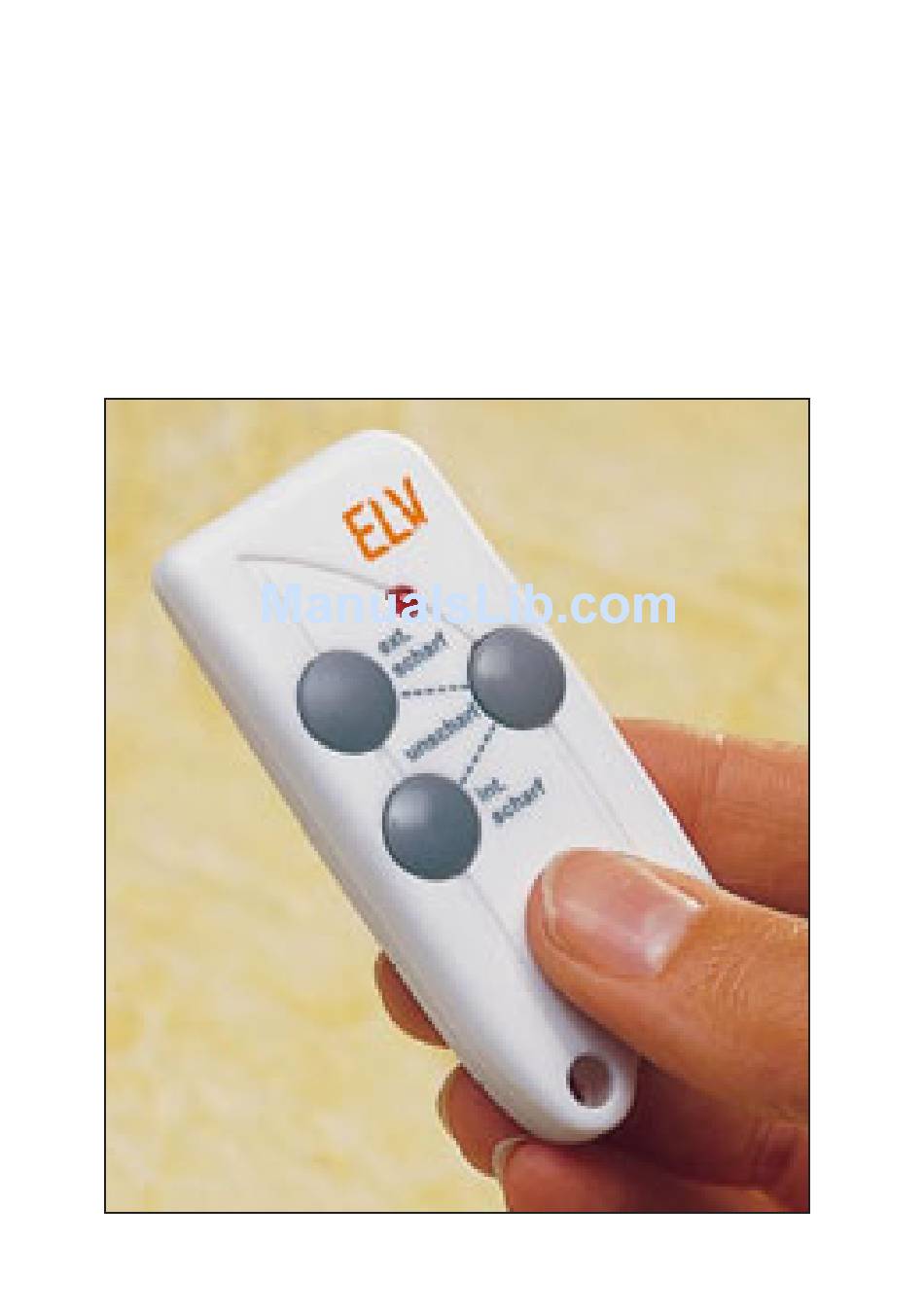

Funk-Fernbedienung FAZ 3000-FB
Bedienungsanleitung
Best. Nr.: 46296
Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme
komplett und sorgfältig, sie enthält zahlreiche Hinweise zum be-
stimmungsgemäßen Gebrauch dieser Fernbedienung.
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
• Telefon 04 91/600 888 • Telefax 04 91/6008-244
1
Advertisement
Chapters
Table of Contents
Related Manuals for elv FAZ 3000-FB
Summary of Contents for elv FAZ 3000-FB
- Page 1 Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme komplett und sorgfältig, sie enthält zahlreiche Hinweise zum be- stimmungsgemäßen Gebrauch dieser Fernbedienung. ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Page 2 2. Ausgabe Deutsch, April 2002, Dokumentation © 2001 ELV Electro- nics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbei- tet werden.
-
Page 3: Table Of Contents
INHALT ................3 ALLGEMEINES ..............4 BEDIENUNG ..............5 INBETRIEBNAHME FAZ 3000-FB ........6 ANMELDUNG DER FERNBEDIENUNG ......7 TECHNISCHE DATEN FAZ 3000-FB ........ 8... -
Page 4: Allgemeines
Batterien eingegeben werden muss. Durch 3 = 19683 verschiedene Codes wird ein weitreichender Schutz vor unbefugter Benutzung ge- währleistet. Aufgrund sehr kompakter Abmessungen ist die FAZ 3000-FB als Schlüsselanhänger verwendbar. Verwendbar in folgenden Ländern: To be used in the following countries:... -
Page 5: Bedienung
3. Bedienung Die FAZ 3000-FB verfügt über drei Tasten sowie eine LED. Die LED leuchtet während der Aussendung des Funksignals. Die drei Tasten haben folgende Funktionen: Taste „unscharf” · Schaltet die Alarmanlage „unscharf”. In der Betriebsart „unscharf” sind alle Sensoren deaktiviert (bis auf die Rauchmelder). Man kann sich frei im Haus bewegen, ohne dass Alarm ausgelöst wird. -
Page 6: Inbetriebnahme Faz 3000-Fb
4. Inbetriebnahme FAZ 3000-FB Der Sicherheitscode der Fernbedienung besteht aus einer neunstelli- gen Tastenfolge, die über die drei Tasten einzugeben ist. Damit erge- ben sich 3 = 19683 verschiedene Codes. Hinweis: Legen Sie den Code, den Sie eingeben wollen, vorher fest, indem Sie die Tastenfolge notieren und erst dann den Code einge- ben. -
Page 7: Anmeldung Der Fernbedienung
5. Anmeldung der Fernbedienung Die FAZ 3000-Zentrale kann insgesamt vier verschieden codierte Fern- bedienungen verwalten. Zum Anmelden der Fernbedienung führen Sie folgende Schritte aus: · Betätigen Sie die Taste „Menü a/A” (links unten), es erscheint Störungen · Mit den Tasten “↑” und “↓” wählt man das Menü „Sensoren” aus. Sensoren ·... -
Page 8: Technische Daten Faz 3000-Fb
Frequenz: ..............868,35 MHz Reichweite: ............bis 500 m (Freifeld) Abmessungen (B x H x T): ........30 x 68 x 13 mm ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244... -
Page 9: Operating Instructions
Please read these instructions fully and completely before initial commissioning; they contain information for the correct use of this remote control. ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Tel.: +49 (0)4 91/600 888 • Fax: +49 (0)4 91/6008-244... - Page 10 1st English Edition, August 2001, Documentation © 2001 ELV Elec- tronics Limited All rights reserved. This handbook must not be reproduced in any form, even in excerpts, or duplicated or processed using electronic, mechanical or chemical procedures without written permission of the publisher.
-
Page 11: Contents
CONTENTS ..............11 GENERAL ................ 12 OPERATION ..............13 FAZ 3000-FB, COMMISSIONING ........14 REGISTERING THE REMOTE CONTROL ..... 15 FAZ 3000-FB TECHNICAL DATA ........16... -
Page 12: General
To protect the system against unauthorised use the remote control has a security code that must be entered after inserting the batteries. = 19683 different codes guarantee protection against unauthor- ised use. Owing to its compact dimensions the FAZ 3000-FB can be used as a keyring. -
Page 13: Operation
3. Operation The FAZ 3000-FB has three keys as well as an LED. The LED illumi- nates during transmission of the radio signals. The three keys have the following functions: „disarm” key · Switches the alarm unit to “deactivated” In the “deactivated” oper- ating mode all sensors are deactivated (including the smoke alarm). -
Page 14: Faz 3000-Fb, Commissioning
4. FAZ 3000-FB, commissioning The security code of the remote control consists of a nine-figure key sequence that is entered via the three keys. This gives 3 = 19683 different codes. Note: Determine the code you wish to enter in advance, noting the key sequence and only then enter the code. -
Page 15: Registering The Remote Control
5. Registering the remote control The FAZ 3000 base station can administer four differently coded re- mote controls. To register the remote control carry out the following steps: · Press the “Menu a/A” key (below left), and the following appears troubles ·... -
Page 16: Faz 3000-Fb Technical Data
Range: ............up to 500 m (free field) Dimensions (W x H x D): ........30 x 68 x 13 mm ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Tel.: +49 (0)4 91/600 888 • Fax: +49 (0)4 91/6008-244...
