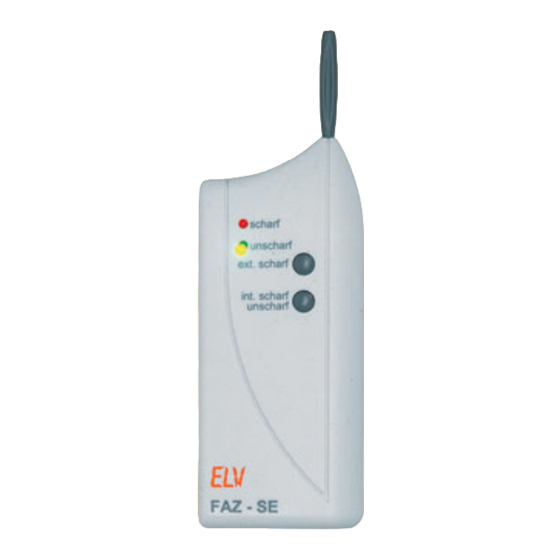

elv FAZ 3000-SE Operating Instructions Manual

Radio remote switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

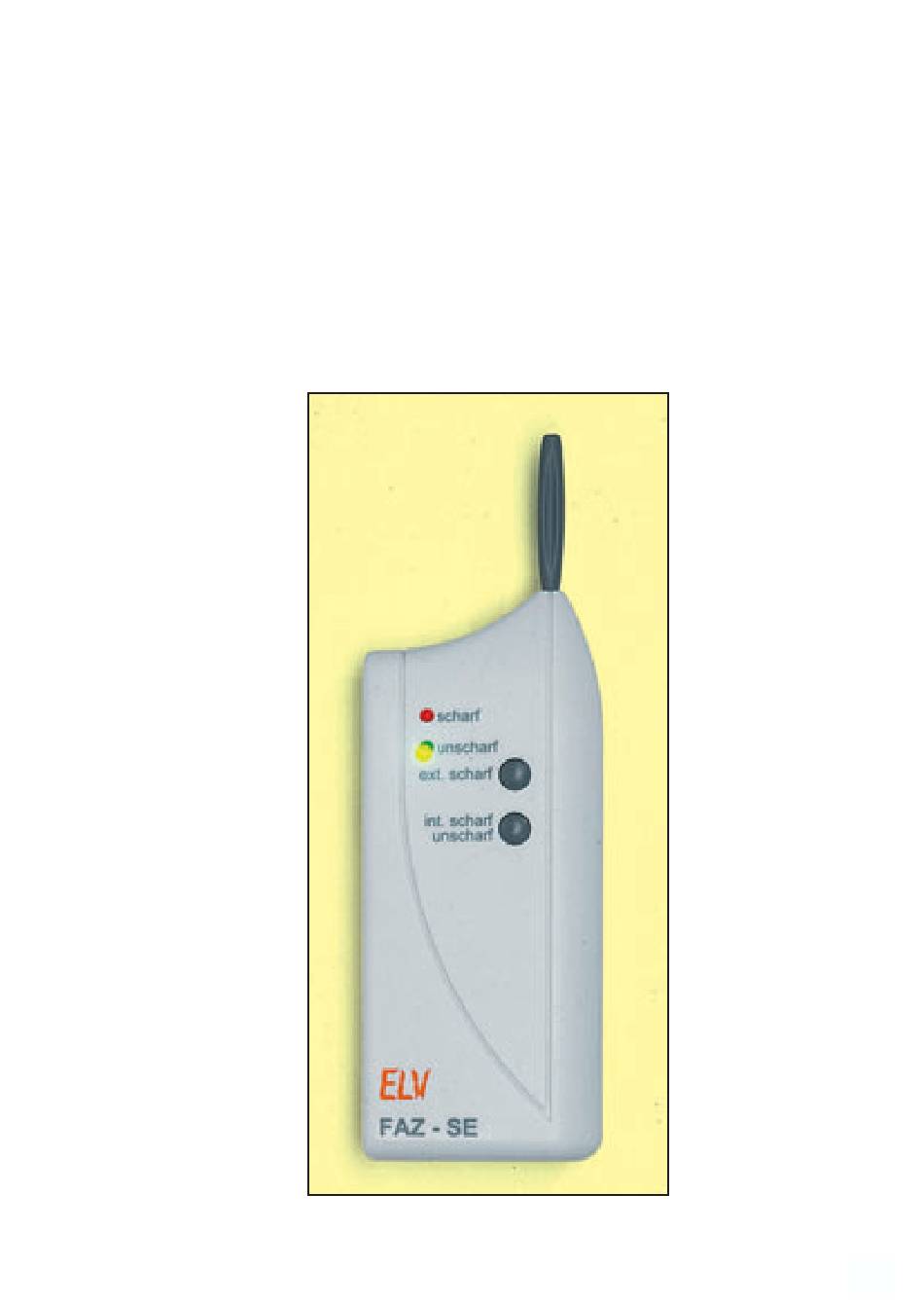

Funk-Scharfschalteinheit FAZ 3000-SE
Bedienungsanleitung
Best. Nr.: 46300
Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme komplett und
sorgfältig, sie enthält zahlreiche Hinweise zur bestimmungsgemäßen Installa-
tion dieser innovativen Scharfschalteinheit.
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
• Telefon 04 91/600 888 • Telefax 04 91/6008-244
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FAZ 3000-SE and is the answer not in the manual?

Questions and answers

Related Manuals for elv FAZ 3000-SE

Summary of Contents for elv FAZ 3000-SE

  • Page 1 Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme komplett und sorgfältig, sie enthält zahlreiche Hinweise zur bestimmungsgemäßen Installa- tion dieser innovativen Scharfschalteinheit. ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
  • Page 2 1. Ausgabe Deutsch, August 2001, Dokumentation © 2001 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf die- ses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Hand- buch noch drucktechnische Mängel oder Druckfehler aufweist.

  • Page 3: Table Of Contents

    Montage mit Schlüssel-Schalter / Taster ..8 4.4.1 Hinweise zur Montage .......... 8 4.4.2 Montage ..............8 4.4.3 Anmeldung der Scharfschalteinheit bei der Zentrale ............. 9 4.4.4 Bedienung der Scharfschalteinheit mit Schlüsselschalter / Schlüsseltaster ..... 10 TECHNISCHE DATEN FAZ 3000-SE ....11...

  • Page 4: Allgemeines Faz 3000-Se

    2. Allgemeines FAZ 3000-SE Die optionale Scharfschalteinheit FAZ 3000-SE dient zur Scharfschaltung der Alarm- anlage über verschiedene Schalter/Taster. So kann die Alarmanlage z.B. sehr komfor- tabel beim Schließen der Haustür über einen Riegelschaltkontakt im Schließblech der Tür oder einen externen Schlüsselschalter scharf bzw. unscharf geschaltet wer- den.

  • Page 5: Montage

    3.2.2 Montage · Das Gehäuse wird zunächst geöffnet: Mit dem Fingernagel, einem Kugelschrei- ber oder einem geeigneten Schraubendreher sind die seitlichen Rastnasen vor- sichtig nach innen wegzudrücken, bis die Halbschalen sich auseinanderdrücken lassen. · Bevor die Scharfschalteinheit am vorgesehenen Montageort montiert wird, sind die Kabel des Riegelschaltkontaktes und der externen LEDs einzuführen: An der Rückseite des Gehäuses befindet sich ein Kabelkanal, über den Kabel von links und von rechts in das Gerät geführt werden können.

  • Page 6: Anmeldung Der Scharfschalteinheit Bei Der Zentrale

    3.2.3 Anmeldung der Scharfschalteinheit bei der Zentrale Die Zentrale ist zunächst in die Empfangsbereitschaft zur Anmeldung der Scharf- schalteinheit zu bringen: Bitte führen Sie die folgenden Schritte aus: · Betätigen Sie die Taste „Menü a/A” (links unten), es erscheint Störungen ·...

  • Page 7: Bedienung Der Scharfschalteinheit Mit Riegelschaltkontakt

    · Die Eingabe des Namens wird durch Betätigen der Taste „OK” abgeschlossen, es erscheint Folgendes auf dem Display: Scharfs. frei · Weitere Scharfschalteinheiten werden wie vorstehend beschrieben angemeldet. · Sind alle Scharfschalteinheiten angemeldet, wird der Vorgang durch dreimaliges Betätigen der Taste „←C” abgeschlossen. 3.2.4 Bedienung der Scharfschalteinheit mit Riegelschaltkontakt Die Scharfschalteinheit verfügt über zwei Taster und zwei LEDs: ·...

  • Page 8: Betrieb Mit Schlüsselschalter / Schlüsseltaster

    ster-Melder meldet „Kontakt offen”), verweigert der Scharfschalter beim ersten Schlie- ßen des Riegelschaltkontaktes die Scharfschaltung. Erst ein Öffnen und ein weite- res Schließen des Riegelschaltkontaktes innerhalb der 30 Sekunden schaltet die Alarmanlage trotz des noch offenen Magnetkontaktes zwingend „extern scharf”. Auch im Falle einer Störung verweigert der Scharfschalter die Scharfschaltung.

  • Page 9: Anmeldung Der Scharfschalteinheit Bei Der Zentrale

    KL 2, mitte, 3polig: links: Masse (gemeinsame Katode) für LED rot und LED grün mitte: LED rot, Anode (+) rechts: LED grün, Anode (+) · Der Jumper JP 1 wird nicht aufgesteckt (entfernt) · KL 3, links, 2polig: Sabotagelinie für Schlüsselschalter/-taster ·...

  • Page 10: Bedienung Der Scharfschalteinheit Mit Schlüsselschalter / Schlüsseltaster

    · Über die Tastatur geben Sie den Namen der Scharfschalteinheit ein: · Die Tasten sind mit mehreren Buchstaben gleichzeitig belegt. Die Buchstaben werden durch mehrmaliges Betätigen der Tasten weitergeschaltet. · 2 Sekunden nach der letzten Tastenbetätigung springt der Cursor zur nächsten Ziffer.

  • Page 11: Technische Daten Faz 3000-Se

    Wechsel in den Zustand „extern scharf” erfolgt nicht. Erst ein Öffnen und ein weiteres Schließen des Kontaktes innerhalb der 30 Sekunden schaltet die Alarman- lage trotz der Störung zwingend „extern scharf”. 5. Technische Daten FAZ 3000-SE Anschlüsse: ........1 x um für Schlüsselschalter/Schlüsseltaster ..........1 x Sabotage für Schlüsselschalter/Schlüsseltaster ................
  • Page 12 ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
  • Page 13 Please read these instructions fully and completely before initial commission- ing; they contain information for the correct installation of this innovative remote switch. ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Tel.: +49 (0)4 91/600 888 • Fax: +49 (0)4 91/6008-244...
  • Page 14 1st English Edition, August 2001, Documentation © 2001 ELV Electronics Limited All rights reserved. This handbook must not be reproduced in any form, even in excerpts, or duplicated or processed using electronic, mechanical or chemical pro- cedures without written permission of the publisher. This handbook may contain mistakes and printing errors.
  • Page 15 Contents FAZ 3000-SE, GENERAL INFORMATION ..16 OPERATION WITH BOLT SWITCH CONTACT . 16 General information on the bolt switch contact 16 Installation with bolt switch contact ....16 3.2.1 Instructions for installation ........16 3.2.2 Installation ............17 3.2.3 Registration of the remote switch with the base station ...........

  • Page 16: Faz 3000-Se, General Information

    2. FAZ 3000-SE, general information The FAZ 3000-SE optional remote switch is used to activate the alarm unit via vari- ous switches and buttons. The alarm unit can be easily activated or deactivated on closing the house door by a bolt switch contact in the door locking plate or an by external key switch.

  • Page 17: Installation

    3.2.2 Installation · The housing is then opened: Using your fingernail, a ballpoint pen or a suitable screwdriver carefully push in the side securing lugs until the half shells can be separated. · Before the activation unit is installed in the planned installation point the cables for the bolt switch contact and the external LED must be positioned.

  • Page 18: Registration Of The Remote Switch With The Base Station

    3.2.3 Registration of the activation unit with the base station The base station must first be configured to receive registration of the remote switch. Carry out the following steps: · Press the “Menu a/A” key (left below), and the following appears troubles ·...

  • Page 19: Operation Of The Remote Switch With Bolt Switch Contact

    · Press “OK” to finish entering a name, the following appears on the display: rem. con. free · Additional activation units are registered as described previously. · When all activation units are registered, the procedure is terminated by pressing the “←C” three times. 3.2.4 Operation of the activation unit with bolt switch contact The activation unit has two buttons and two LEDs: ·...

  • Page 20: Operation With Key Switch Contact/Key Button

    In the event of a fault, the activation unit also refuses to switch to activated. On operation of the „ext. arm” key the green LED illuminates and the red LED flashes in addition. On closing the bolt switch contact the unit does not change to the „ext. arm” state.

  • Page 21: Registration Of The Activation Unit With The Base Station

    · KL 3, left, 2 pin: Sabotage line for key switch/button · The batteries are not inserted a this point, the housing remains open. 4.4.3 Registration of the remote switch with the base station The base station must first be configured to receive registration of the activation unit. Carry out the following steps: ·...

  • Page 22: Key Switch/Key Button

    · Use the keyboard to enter the name of the remote switch: · Several letters are printed on the keys. The letters are accessed by pressing the key several times. · Two seconds after the last key press the cursor jumps to the next figure. ·...

  • Page 23: Faz 3000-Se Technical Data

    Only on opening and closing the contact within 30 seconds does the alarm unit switch to „ext. arm” despite the fault. 5. FAZ 3000-SE technical data Connections: ........ 1 x changeover switch for keyswitch/key button ..............
  • Page 24 ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Tel.: +49 (0)4 91/600 888 • Fax: +49 (0)4 91/6008-244...
