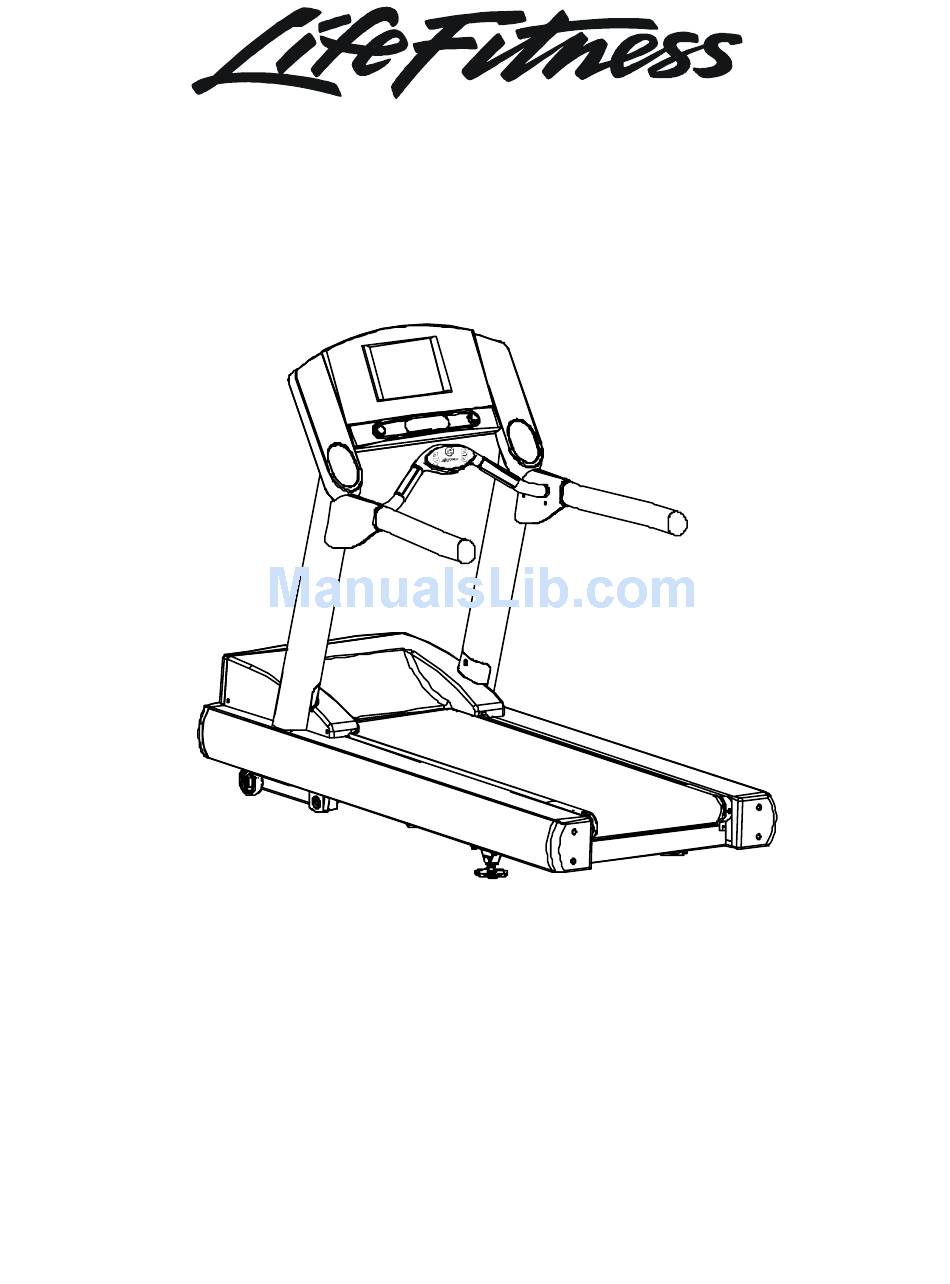

ARCTIC SILVER 95TE-0XXX-08 TREADMILL
Customer Support Services
PARTS MANUAL
rev 30 May 2008

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCTIC SILVER 95TE-0XXX-08 and is the answer not in the manual?

Questions and answers

Summary of Contents for Life Fitness ARCTIC SILVER 95TE-0XXX-08

  • Page 1 ARCTIC SILVER 95TE-0XXX-08 TREADMILL Customer Support Services PARTS MANUAL rev 30 May 2008...
  • Page 2: Table Of Contents

    ARCTIC SILVER 95TE 95TE-0XXX-08 Contents S/N TSM100000 and up Miscellaneous ... 3 Console, Overlay Assembly, And Overlay... 5 Console Components... 6 Uprights and Handrails ... 8 Ergo Bar, Heart Rate Sensors, and Activity Zone ... 9 Activity Zone Module with Overlay Assembly...10 Rear Endcaps and Cup Holders ...11 Motor Cover, Front Cover, and Endcaps ...12 Scuff Pad and Tinsel ...13...
  • Page 3: Miscellaneous

    ARCTIC SILVER 95TE Miscellaneous Operation Language Manual* M051-00K58- English A276 French M051-00K58- Portuguese A277 Spanish Dutch M051-00K58- German A278 Italian M051-00K58- Japanese A279 *Operation manuals, assembly instructions, and instruction bag assemblies may be unavailable for some models. AK58-00226-0000 Part No. 0K58-01305-0002 0K58-01347-0000 0017-00009-1049...
  • Page 4 Arctic Silver 95TE Miscellaneous - Continued KIT: SERV; ROLLER-GUARDS; 93/95Ti BM (Part No. GK58-00002-0095) Part No. AK58-00360-0001 AK58-00360-0002 available only in the kit 0017-00042-0326 0017-00042-1147 0017-00101-1776 KIT: SERV; ANTI-SLIP RAIL BM (Part No. GK58-00002-0071) Part No. available only in the kit available only in the kit 0K58-01376-0000 available only in the kit...
  • Page 5: Console, Overlay Assembly, And Overlay

    Arctic Silver 95TE Console, Overlay Assembly, and Overlay Emergency Stop Switch AK58-00036-0000 Double Sided Tape 0K39-01044-0000 Disk Magnet 0K40-01070-0000 Rubber Pad 0K58-01359-0000 Tether AK58-00322-0000 Language ENGLISH SPANISH NTSC JAPANESE ENGLISH GERMAN SPANISH Stop Stitch 0K58-01321-0000 Switch: Micro; Gold; 150GR 0017-00032-0185 Console Assembly GK58-00002-0099...
  • Page 6: Console Components

    Arctic Silver 95TE Console Components Touch Screen Assmbly 0K32-01001-0013 Nuts 0017-00103-0084 TORX Screws(4) 0017-00101-1843 Sleeve(4) 0K58-01381-0000 Double-Back Tape 0K39-01044-0001 Polar Transmitter AK39-00064-0000 Flat Cable 118E-00001-0178 Grommet(4) 0017-00042-1160 95TE-0XXX-08 S/N TSM100000 and up...
  • Page 7 Arctic Silver 95TE Console Components - Continued Single Board Computer Console Back Cover A084-92251-A011 AK58-00281-0000 Decal 0K58-01357-0000 Access cover Console Back 0K58-01280-0000 Cover Screws(8) 0017-00101-1288 INVERTER BOARD SERV Inverter Board GK32-00002-0004 Screws(2) 0017-00101-1813 Screws(3) 0017-00101-1814 Spacers(4) 0017-00042-1159 Screws(8) 0017-00101-1801 95TE-0XXX-08 S/N TSM100000 and up Bracket 0K58-01370-0000...
  • Page 8: Uprights And Handrails

    Arctic Silver 95TE Uprights and Handrails Handrail Mounting Screw (4) Console Mounting 0017-00101-1774 Screw (4) 0017-00101-1773 Top LT Handrail Boot 0K58-01303-0002 Upright, Plug (2) 0K58-01305-0002 Upright, LT AK58-00311-0004 Upright Tube Cap (2) 0K58-01302-0000 Upright Tube Cap Screw (2) 0017-00101-1772 Bottom RT Handrail Boot 0K58-01304-0001 Bottom LT...
  • Page 9: Ergo Bar, Heart Rate Sensors, And Activity Zone

    Arctic Silver 95TE Ergo Bar, Heart Rate Sensors, and Activity Zone ERGO-BAR OVERMOLD ASSY: PURCH. D AK58-00376-0000 ACTIVITY-ZONE MODULE ASSY AK58-00554-0000 SEE NEXT PAGE 8-16X18 PHL PAN PLT ST BO B ( 2 ) 0017-00101-0824 Heart Rate Sensor Kit KIT: SERV; MFG; ELECTRODES; LARGE GK20-00002-0005 GASKET: ERGOBAR ( 2 ) 0K58-01347-0000...
  • Page 10: Activity Zone Module With Overlay Assembly

    Arctic Silver 95TE Activity Zone Module with Overlay Assembly Language Eng/Eng Eng+Met German Spanish Japanese French Italian Dutch *Some Activity Zones and overlays may be unavailable. Activity Zone Module w/Overlay Activity Zone Overlay* Assembly* AK58-00556-0001 0K58-01461-0001 AK58-00556-0002 0K58-01461-0002 AK58-00556-0003 0K58-01461-0003 AK58-00556-0004 0K58-01461-0004 AK58-00556-0006...
  • Page 11: Rear Endcaps And Cup Holders

    Arctic Silver 95TE Rear End Caps and Cup Holders CUP-COVER ASSY, LT AK58-00247-0002 ENDCAP: REAR 0K58-01268-0000 CUP-COVER ASSY, RT AK58-00247-0001 Qty needed ( 4 ) 10-16X 8 PHL PAN B ST ZS B 0017-00101-1772 95TE-0XXX-08 S/N TSM100000 and up ENDCAP: REAR 0K58-01268-0000...
  • Page 12: Motor Cover, Front Cover, And Endcaps

    Arctic Silver 95TE Motor Cover, Front Cover, and Front End Caps ENDCAP: FRONT 0K58-01267-0000 FRONT-PANEL W/MEDALLION ASSY AK58-00272-0000 10-32x10 PHL PAN MS ST ZS B ( 4 ) 0017-00101-1771 GUARD-ASSY: MFG; RT; 3.50 B AK58-00360-0001 10-16X 8 PHL PAN B ST ZS B ( 4 ) 0017-00101-1772 ENDCAP: FRONT 0K58-01267-0000...
  • Page 13: Scuff Pad And Tinsel

    Arctic Silver 95TE Scuff Pad and Tinsel RAIL: ANTI-SLIP; STEALTH-GREY 0K58-01376-0000 SPRING: EXTENSION; TINSEL 0017-00009-0901 S/N TSM100000 and up 8-32X 6 SLT HXW TINSEL: TT ST ZN B 0K58-01102-0001 0017-00101-0975 95TE-0XXX-08 RAIL: ANTI-SLIP; STEALTH-GREY 0K58-01376-0000...
  • Page 14: On-Off Switch, Access Plate, And Grommets

    Arctic Silver 95TE On/Off Switch, Access Plate, and Grommets GROMMET: PLASTI; . 130/.005 S/C#13-B ( 4 ) 0017-00042-0326 CLIP: WIRE; PUSH- MTG; 3/4"; S/C#80-B 0017-00042-0840 SWITCH: ROCKER; 22A DPST 0017-00032-0198 ACCESS-PLATE ASSY AK58-00286-0000 FRONT VIEW Ink transfer decal can not be replaced in the field, it can only be touched up.
  • Page 15: Belt, Deck, And Rear Roller

    FL-D ST ZN B (8) 0017-00104-0072 Rear Roller Adjusting Bolt ( 2 ) 3/8 -16X48 HEX SOC L CS ST SS B 0017-00101-1880 LBL: BELT-LIMIT; LT. M051-00K58-A101 DECK: TREADMILL; WAXLESS 0K58-01091-0002 255-.562-046 ROLLER: REAR; 3.5" 0K58-01002-0000 95TE-0XXX-08 S/N TSM100000 and up LBL: CAUTION;...
  • Page 16: Lift Frame, Lift Motor, And Iec Receptacle

    Arctic Silver 95TE Lift Frame, Lift Motor, and IEC Receptacle Line-Cord Frame Screws 0017-00101-1723 Lift Frame End Cap (4) 0017-00042-1076 Line Cord Clip 0017-00042-0840 Wheel (2) 0K58-01071-0000 Phillips Screw (2) 0017-00101-1612 Washer (2) 0017-00104-0189 Hex Screw (2) 0017-00101-1777 Flat Washer (2) 0017-00104-0259 Bronze Sleeve (2) 0K58-01089-0000...
  • Page 17: Idler Arm Assembly

    Arctic Silver 95TE Idler Arm Assembly Idler Arm Assembly AK58-00053-0002 Anti Static Brush 0K58-01263-0001 Tinsel Bracket Screw(2) 0017-00101-1193 Grommet 0017-00042-0326 Drive Belt 0K58-01114-0000 Idler Pulley 0K26-01731-0000 Threaded Idler Shaft 0K58-01084-0002 Lock Nut: Idler 0017-00103-0324 Motor Pulley 0K58-01057-0001 Allen Screw 0017-00101-0333 Wire Clamp Limit Switch 0017-00042-1072...
  • Page 18: Leg Leveler Assembly

    Arctic Silver 95TE Leg Leveler Assembly Leg Leveler Assembly AK58-00370-0000 Flat Washer (4) 0017-00104-0190 Lock Washer (4) 0017-00104-0333 Hex Nut (4) 0017-00101-1652 S/N TSM100000 and up Bracket Leveler 0K58-01083-0000 Stop Nut 0K58-01099-0000 Leveling Foot 0K58-01110-0000 95TE-0XXX-08 Pivot Pin 0K58-01098-0000...
  • Page 19: Front Roller Assembly

    Arctic Silver 95TE Front Roller Assembly Front Roller Assembly AK58-00066-0000 Polley V Pulley 8” 0K58-01105-0000 Lock Washer 0017-00104-0005 Hex Bolt 0017-00101-1632 Mounting Bolt 0017-00101-0974 Flat Washer 0017-00104-0043 Flat Washer 0017-00104-0330 95TE-0XXX-08 S/N TSM100000 and up ROLLER: FRONT; 3.5" 0K58-01001-0001...
  • Page 20: Drive Motor Assembly

    Arctic Silver 95TE Drive Motor Assembly Setscrews (2) 0017-00101-0333 Poly-V Pulley 0K58-01057-0001 Locking Nuts (4) 0017-00103-0027 Washers (4) 0017-00104-0409 Insulating Shoulder Washers (4) 0K58-01255-0000 Insulating Pads (2) 0K58-01256-0001 The key is part of the drive motor (not available separately). FLYWHEEL: CAST-IRON; W/TAPER 0K58-01092-0004 95TE-0XXX-08...
  • Page 21: Stride Sensor Assembly And Stride Sensor Pcb Assembly

    Arctic Silver 95TE Stride Sensor and Stride Sensor PCB Assemblies BUSHING: SNAP; 1.75" 0017-00042-1180 STRIDE-SENSOR ASSY AK58-00560-0000 S/N TSM100000 and up SUPPORT: PCB; 3/8" 0017-00042-1057 PCB-ASSY: STRIDE SENSE ISO B084-92329-0000 95TE-0XXX-08...
  • Page 22: Dsp-Controller Assembly

    Arctic Silver 95TE DSP Controller Assembly Voltage Part No. 100-120 GK58-00002-0119 200-240 GK58-00002-0121 S/N TSM100000 and up Description KIT: SERV; MFG; DSP CONTROLLER 100-120; LCD KIT: SERV; MFG; DSP CONTROLLER 200-240; LCD 95TE-0XXX-08...
  • Page 23: Line Cords

    Arctic Silver 95TE Line Cords Model No. Model Description 95TE-0100-07 95Te ENG/ENG 120/60 DOM NTSC 95TE-0300-07 95Te FRN/MET 120/60 DOM NTSC 95TE-0400-07 95Te SPN/MET 120/60 DOM NTSC 95TE-0800-07 95Te POR/MET 120/60 DOM NTSC 95TE-0103-07 95Te ENG+MET 220/60 DOM NTSC 95TE-0105-07 95Te ENG+MET 100/50 DOM NTSC 95TE-0106-07 95Te ENG+MET 200/50 DOM NTSC...
  • Page 24: Arctic Silver 95Te 95Te-0Xxx

    Arctic Silver 95TE 95TE-0XXX-08 Block Diagram S/N TSM100000 and up...
  • Page 25 Arctic Silver 95TE 95TE-0XXX-08 Block Diagram - Continued S/N TSM100000 and up...
  • Page 26 Arctic Silver 95TE Block Diagram - Continued CBL-ASSY: POWER; 100-200V AK58-00520-0000 POWER CABLE PLUGS INTO P7 ON THE DSP CONTROLLER CBL-ASSY: MOV; FILTER AK58-00224-0001 CBL-ASSY: HI-POT JUMPER AK58-00263-0000 CBL-ASSY: POWER; 230-240V; LED AK58-00596-0001 BLACK POWER CABLE PLUGS INTO P7 ON THE DSP CONTROLLER CBL-ASSY: MOV;...
