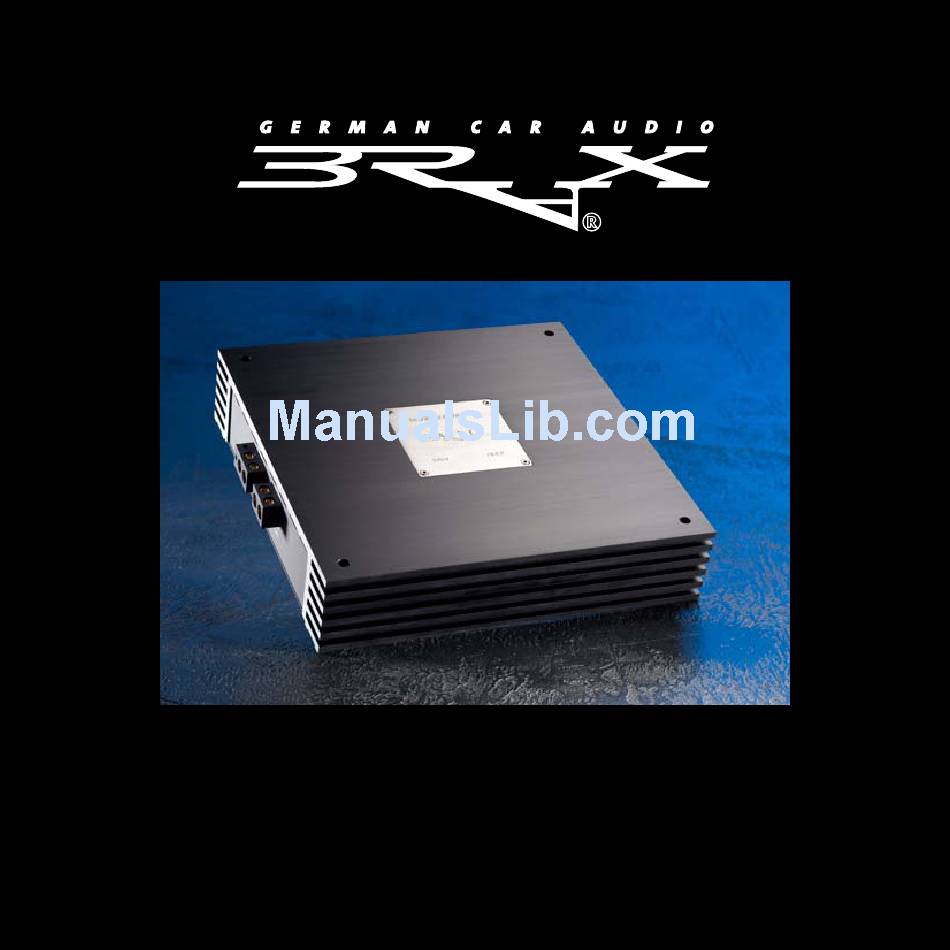

- Page 1 Bedienungsanleitung Instr u ction Man ual...
-
Page 2: Sehr Geehrter Kunde
Innovationspreise bestätigen unsere Arbeit. Unserem Verstärker BRAX MX4 haben wir alles mit auf dem Weg gegeben, um in Bezug auf Klangqualität, Verarbeitung und Langlebigkeit neue Maßstäbe zu setzen. Wir sind sehr stolz darauf, Ihnen mit diesem Gerät ein High-End Produkt MADE IN GERMANY anbieten zu können. - Page 3 Erkenntnissen entwickelt. Das fertige Ergebnis ist gleichermaßen eine Endstufe der Spitzenklasse als auch ein echtes High-End-Statement: Jahrelange Entwicklung, innovative Technologien und eine äußerst penibele Ferti- gung in Kombination mit der Liebe zur Musik als treibende Kraft für unsere Arbeit machen die BRAX MX4 zweifellos zur kraftvollsten und klangstärksten Vierkanalendstufe der Welt.
- Page 5 DER AUFBAU DER ENDSTUFE Geringer Innenwiderstand durch massive, vergol- Separates spannungsstabilisiertes Netzteil für dete Anschlüsse für Stromversorgungskabel bis 50 die Endstufentreiber mm² sowie für Lautsprecherleitungen bis 6 mm². Beste Signalverarbeitung durch einen diskret auf- gebauten neu entwickelten Endstufentreiber. Der separate Anschluss für BRAX-Power-Stabilizer direkt an den Schalttransistoren garantiert einen sehr hohen Wirkungsgrad und optimale Span- Seitliche Leiterkarten mit 32 handselektierten...
-
Page 6: Anschlüsse Und Bedienelemente
ANSCHLÜSSE UND BEDIENELEMENTE Anschluss Remoteleitung Anschluss BRAX Power Stabilizer (Plus) Anschluss Massekabel Anschluss BRAX Power Stabilizer (Minus) Anschluss Batteriekabel 11 12 12 11 Signaleingänge Stereo/Bridged/Mono Taster Optische Signaleingänge CPS - elektrischer Betriebszustand Levelregler CPS - temperaturabhängiger Betriebszustand Lautsprecheranschlussklemmen Impedanzeinstellung... - Page 7 Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen von BRAX by AUDIOTEC FISCHER sind. 1. Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Ort der Montage genügend Kühlung erhält.
- Page 8 Als Berechnungshilfe für Stromkabel, die nicht länger als 5m sind, gilt maximal 5 A pro mm². Wir empfehlen für den Ver- stärker BRAX MX4 einen Mindestquerschnitt von 35 mm² für die Plus 12-Volt-Versorgungsleitung und für das Massekabel. Als Remote-Leitung sollte ein Querschnitt von mindestens 1 mm² verwendet werden. Um die optimale Klangqualität und eine störungsfreie Musikwiedergabe zu gewährleisten, sollte darauf geachtet werden, dass alle Schraubverbindungen fest...
- Page 9 Somit hat der Verstärker immer genug Energie um seine Kraft voll zu entfalten. Ausstattungsmerkmale und Bedienelemente Signaleingänge Der Verstärker BRAX MX4 hat RCA-Anschlüsse zum Kontaktieren von Cinchkabeln, die mit den Vorverstärkerausgängen der Line-Outputs des Steuergerätes oder eines Vorverstärkers verbunden werden. Diese Anschlüsse sind vergoldet um eine bessere NF-Übertragung zu gewährleisten.
- Page 10 Umgebungstemperatur einige Zeit dauern bis sie sich wieder einschaltet. Impedanzeinstellung Der BRAX MX4 Verstärker hat eine impedanzunabhängige Leistungsabgabe. Über den Taster Impedanz (13) muss nach Installation des Lautsprechersystems die angeschlossene Impedanz (4 Ohm, 2 Ohm oder 1 Ohm) eingestellt werden. Sind mehrere Lautsprecher an einem Kanal angeschlossen, lässt sich die Impedanz in etwa wie folgt errechnen:...
-
Page 11: Technische Daten
Abmessungen (H x B x T) in mm....79 x 360 x 360 Gewicht netto............11,5 kg WAS IST WENN? Die BRAX MX4 befindet sich im Protection Modus und die gelbe LED leuchtet. Ursache: Die Lautsprecherverkabelung ist fehlerhaft, Kurzschluss untereinander oder zum Kfz-Chassis. - Page 12 BRAX-Produkte geniessen aufgrund ihres überaus hohen Qualitätsniveaus international einen ausgezeichneten Ruf. Grundsätzlich gewähren wir eine Garantiezeit von 2 Jahren. Für Erstbesitzer des Verstärkers BRAX MX4 mit Nachweis eines fachgerechten Einbaus bieten wir eine verlängerte Garantie auf alle elektrischen Komponenten. Mecha- nische Teile sind hiervon ausgenommen.
-
Page 13: Dear Customer
We have provided the amplifier BRAX MX4 with everything it requires in order to set new standards concerning sound quality, manufacturing, and longevity. We are very proud to offer you this high-end product MADE IN GERMANY. - Page 14 50mm² make another contribution to an ideal power supply of the BRAX MX4. At the end of the day, the BRAX MX4 can be described as an amplifier with a sound rendition that is highly dynamic, power- ful in an awsome way and swift as an arrow.
-
Page 15: Connection And Control Elements
CONNECTION AND CONTROL ELEMENTS Connection remote lead Connection BRAX Power Stabilizer (plus) Connection ground cable Connection BRAX Power Stabilizer (minus) Connection battery cable 11 12 12 11 Signal inputs Stereo/Bridged/Mono selector Optical inputs CPS - electrical operating status Level controls for input sensitivity CPS - temperature-dependend operating status Loudspeaker terminals Impedance selection... - Page 17 THE DESIGN OF THE AMPLIFIER Ultra-low internal resistance due to solid, gold-pla- Separate stabilized power supply for the driver ted terminals; for power cables up to 50 mm² and section. speaker cables up to 6 mm². Best signal processing due to a newly developed and discretely designed driver.
-
Page 18: Initial Setup
General instructions: Installation of BRAX amplifiers To find out how BRAX MX4 works best for you, read this manual carefully and follow the instructions for installation. We guarantee that this product has been checked for proper functioning before shipping. Before you start installation, discon- nect the car battery at the minus pole. - Page 19 As an aid to calculating the cross-sectional requirements of power cables which are not longer than 5 m, we recommend max. 5 A per mm². For the amplifier BRAX MX4 we suggest a minimum cross section of 35 mm² for the positive 12-volt supply lead and for the ground (chassis) cable.
- Page 20 The connectors are gold-plated to ensure a better signal transmission. Optical inputs The BRAX MX4 has two optical signal inputs for volume controlled SPDIF-signals. Level controls for input sensitivity These controls can be used to match the input sensitivity of the individual channels to the output voltage of the connected head unit.
- Page 21 Impedance selection The output power of the amplifier BRAX MX4 is independent from impedance. By using the impedance selector (13) the impedance of the connected loudspeaker system (4 Ohms, 2 Ohms or 1 Ohm) has to be selected. If several loudspeakers...
-
Page 22: Technical Data
Dimensions (H x B x T) in mm....79 x 360 x 360 Weight net..............11,5 kg TROUBLE-SHOOTING The BRAX MX4 is in protection mode and the respective LED lights up yellow. Cause: The speaker wiring is faulty (short circuit between the wires or to the chassis of the vehicle). -
Page 23: Warranty Regulations
2 years. Additionally, we provide an extended warranty on all electronic components to each ori- ginal owner who can varify a professional installation of BRAX MX4. Mechanical parts are excluded. The products are checked and tested carefully during the entire production process. In the case of service, please note the following: The 2 years warranty period begins with the purchase of the product and is applicable only to the original owner. - Page 24 Audiotec Fischer GmbH Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 (0) 2972-97880 · Fax: +49 (0) 2972-978888 E-mail: brax@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
