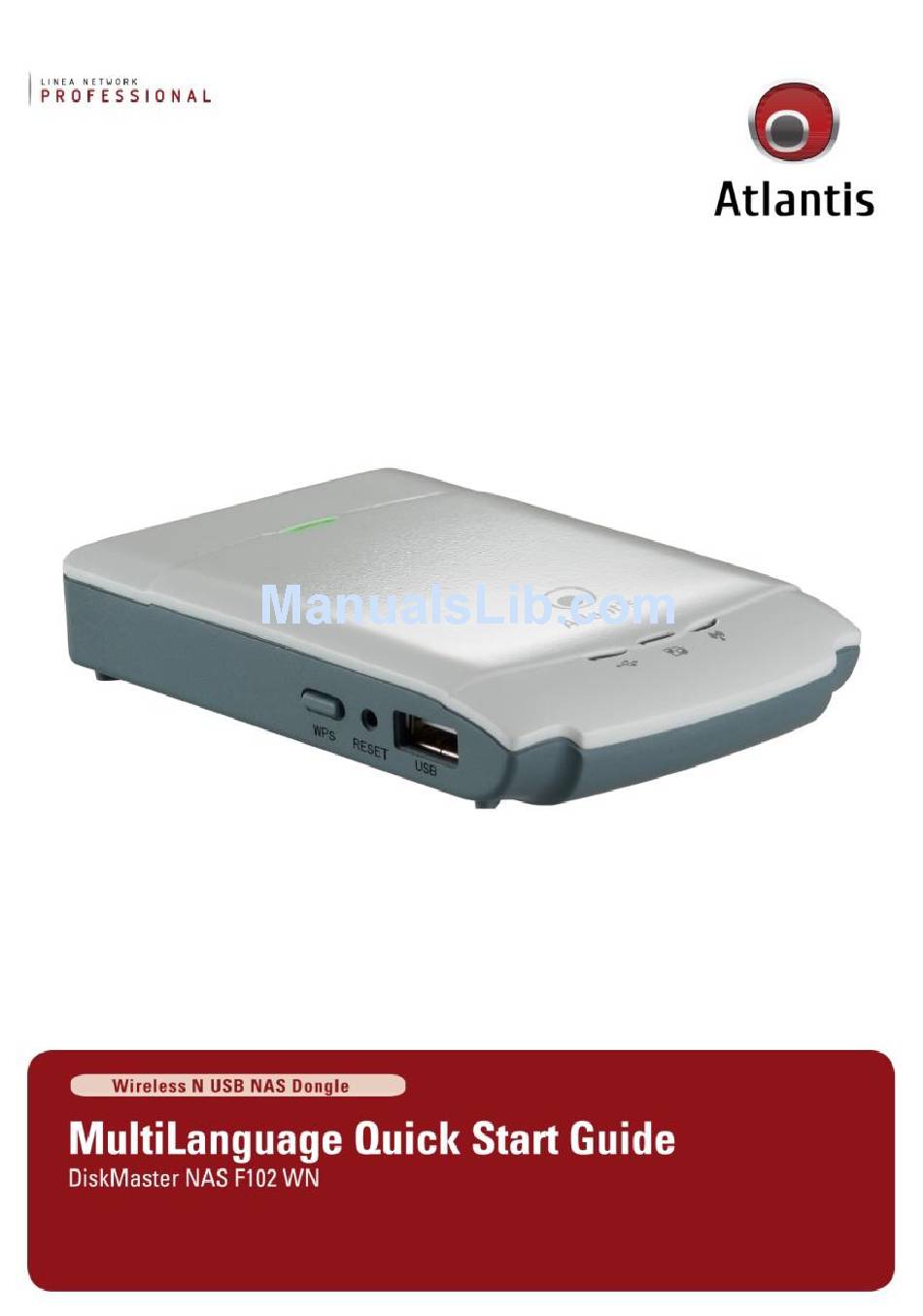

Atlantis DiskMaster NAS F102 WN Quick Start Manual

Wireless n usb nas dongle
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DiskMaster NAS F102 WN and is the answer not in the manual?

Questions and answers

Related Manuals for Atlantis DiskMaster NAS F102 WN

Summary of Contents for Atlantis DiskMaster NAS F102 WN

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Center della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com.

  • Page 3: Table Of Contents

    ITALIANO 1. Panoramica di Prodotto ..................10 1.1 Caratteristiche Principali ................10 1.2 Verifica Iniziale ..................11 1.3 Requisiti di sistema ................... 11 1.4 Contenuto della confezione ................ 11 1.5 Dove posizionare il DiskMaster ..............12 1.6 DiskMaster Applicazione ................13 1.7 I LED frontali e le porte posteriori/laterali ...........
  • Page 4 A.1.1 Power LED ..................39 A.1.2 LED Link ..................39 A.2 Login: Username and Password ............... 39 A.3 WEB Interface ..................40 A.5 Support ..................41 APPENDIX APPENDIX A: Technical Features ................42 A06-NASF102-WN_GX01 (v1.01 Jan 2010)
  • Page 5 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 6 Con la presente dichiariamo che questo apparato è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttive 1999/5/CE. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a info@atlantis-land.com.
  • Page 7 Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.
  • Page 8 (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE Atlantis si intende sollevata da ogni responsabilità in caso di utilizzo di  accessori (antenne e/o alimentatori) non contenuti nell’imballo. Lasciare almeno 30cm di distanza tra l’antenna del dispositivo e l’utilizzatore.
  • Page 9 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Il logo WEEE ( ) posto sull’etichetta di prodotto...

  • Page 10: Panoramica Di Prodotto

    Grazie per aver acquistato DiskMaster NAS F102WN. Questa guida fornisce una panoramica per una rapida installazione del prodotto, per dettagli ulteriori si rimando al manuale completo in formato elettronico presente sul CD. 1. Panoramica di Prodotto 1.1 Caratteristiche Principali Condivisione dei dati nella rete Locale o attraverso Internet in tutta sicurezza Basato sul protocollo IP (Internet Protocol), Disk Master NASF102WN può...

  • Page 11: Verifica Iniziale

    Semplicità di installazione L’installazione del prodotto risulta alquanto semplificata grazie al supporto Hot Plug USB; basta difatti connettere un disco rigido o una memoria esterna alla porta USB del prodotto per poter condividere immediatamente i dati contenuti su tutti i PC della rete LAN e/o attraverso Internet.

  • Page 12: Dove Posizionare Il Diskmaster

    Qualora uno di questi componenti dovesse mancare è obbligatorio contattare immediatamente il rivenditore. Ogni eventuale segnalazione, passati i 7 giorni dall’acquisto, non verrà accolta. 1.5 Dove posizionare il DiskMaster E’ importante selezionare accuratamente il luogo dove DiskMaster verrà collocato. Seguire a tal proposito le seguenti direttive: Collocare l’apparato vicino ad una presa Ethernet.

  • Page 13: Diskmaster Applicazione

    1.6 DiskMaster Applicazione DiskMaster NASF102WN viene utilizzato nella sua funzione principale, ovvero quella condividere le risorse di un disco esterno USB, altrimenti utilizzabile esclusivamente come periferica di memorizzazione locale, a tutti i dispositivi compatibili presenti all’interno della rete domestica quali client iTunes oppure PC. L’adozione di 2 interfacce (wired e wireless) rende l’apparato di facile collocazione.

  • Page 14: I Led Frontali E Le Porte Posteriori/Laterali

    1.7 I LED frontali e le porte posteriori/laterali Colore UTILIZZO/INFORMAZIONE Power Led Verde Se illuminato indica che il dispositivo è acceso. USB Led Verde  Indica, se acceso, che alla porta USB è collegata una periferica.  Se lampeggiante indica trasferimento dati. Per rimuovere il disco premere il bottone laterale (USB Off) e rilasciarlo solo quando l’USB Led da lampeggiante si spegne.

  • Page 15: Impostazioni Di Fabbrica

    Per una configurazione dettagliata fare riferimento al manuale presente sul CD. Le configurazioni di Default del DiskMaster sono:  Password: atlantis  Indirizzo IP: Ottenuto via DHCP (se non disponibile l’indirizzo IP sarà 192.168.1.1). Le impostazioni di default sono scritte su una porzione di memoria ROM all’interno del dispositivo stesso.

  • Page 16: Collegamento Della Periferica Di Memorizzazione

    HDD collegati tramite l’apposita lista di compatibilità alla fine di questo documento tecnico. Una versione aggiornata di quest’ultima è disponibili sul sito web www.atlantis-land.com alla relativa pagina di prodotto. Grazie ad una gestione avanzata della porta USB integrata, è possibile scollegare la periferica di memorizzazione USB dal NAS Dongle a patto di premere il bottone WPS sino a che il LED USB non smette di lampeggiare.

  • Page 17: Configurazione Via Web

    LED come uno strumento di diagnosi per la rilevazione di eventuali guasti.  Digitare atlantis nel campo System Passsword e cliccare su Login per entrare nella configurazione WEB del dispositivo. Alternativamente in sistemi Windows è possibile accedere alla configurazione del dispositivo seguendo i passaggi sotto riportati.
  • Page 18  Storage Configuration (Disk Utility, File Sharing, Access Control, iTunes Server)  Advanced Tools  Misc (Time, Login Setting, Log, Green)  Download Assistant (FTP, HTTP, BitTorrent, Status)  Logout Cliccando sulla sezione desiderata, appariranno tutti i settaggi relativi alla configurazione della sezione scelta, oppure si apriranno tutta una serie di sottosezioni (TAB) tra cui scegliere prima di avere accesso alle configurazione vere e proprie.

  • Page 19: Connessione Di Rete

    1.12 Connessione di rete DiskMaster crea una cartella Storage di default abilitata a lettura\scrittura, tanto in Samba quanto in FTP, senza alcun controllo di accesso. Per abilitare il controllo di accesso accedere alla sezione Storage->Access Control attivare modalità Authorization Mode. Per ulteriori dettagli o la configurazione avanzata fare riferimento al manuale completo presente su CD.

  • Page 20: Creazione Della Connessione Remota In Windows Vista

    Creazione della Connessione Remota in Windows Vista In Windows Vista è possibile creare la connessione di Rete operando come segue: Start->Computer  Cliccare su Connetti unità di Rete.  Nel campo Cartella digitare direttamente l’indirizzo IP dell’apparato per la  mappatura di un’unità...

  • Page 21: Creazione Della Connessione Remota In Windows 7

    Creazione della Connessione Remota in Windows 7 In Windows 7 è possibile creare la connessione di Rete operando come segue: Start->Computer  Cliccare su Connetti unità di Rete.  Nel campo Cartella digitare direttamente l’indirizzo IP dell’apparato per la  mappatura di un’unità...

  • Page 22: Appendice A: Risoluzione Dei Problemi E Supporto

    (verificare che il led verde sull’alimentatore sia acceso). Accertarsi che il Plug dell’alimentatore sia correttamente inserito. Accendere il dispositivo premendo il tasto ON/OFF dell’apparato. Se il problema dovesse persistere contattare l’assistenza tecnica Atlantis. A.1.2 LED Link Il LED LAN non si accende. Steps...

  • Page 23: Interfaccia Web

    Le configurazioni di Default del DiskMaster sono:  Username:  Password: atlantis  Indirizzo IP: Ottenuto via DHCP, (Qualora non sia disponibile in rete un server DHCP l’indirizzo IP sarà 192.168.1.1 e Subnet Mask 255.255.255.0). ...
  • Page 24 il tasto destro del mouse e scegliere Visualizza pagina web del dispositivo. Le schermate di configurazione Web non vengono visualizzate correttamente. Steps Azione correttiva Accertarsi di utilizzare Internet Explorer 7 o una versione successiva. Eliminare i files temporanei di Internet ed eseguire un nuovo login (Strumenti->Opzioni Internet->Avanzate->Reimposta).

  • Page 25: Supporto Offerto

    A.4 Supporto Offerto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per...
  • Page 26 Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.
  • Page 27 CE in which Countries where the product may be used freely: Germany, UK, Italy, Spain, Belgium, Netherlands, Portugal, Greece, Ireland, Denmark, Luxembourg, Austria, Finland, Sweden, Norway and Iceland. France: except the channel 10 through 13, law prohibits the use of other channels. CE/EMC Restriction of Liability The product described in this handbook was designed, produced and approved according to the EMC-regulations and is certified to be within EMC limitations.
  • Page 28 “Electromagnetic Compatibility” and 1999/5/CE within CE Marking Requirememnt. CE Declaration is available on the web site www.atlantis-land.com. Important information for the correct recycle/treatment procedures of this equipment The crossed-out wheeled bin symbol printed on the unit label or unit packaging indicates that this equipment must not be disposed of as unsorted municipal waste but it should be collected separately.
  • Page 29 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com CE Logo with attention Mark ( ) aren’t fully...

  • Page 30: Product Overview

    Thank you for purchasing the DiskMaster storage solution. With speed, ease of use, high capacity, and support for numerous applications, DiskMaster is the ideal solution for all of your data storage needs. 1. Product Overview 1.1 An Overview of the DiskMaster Securely access all of your multimedia, music and data files on your local LAN or through Internet Based on the IP protocol, the Diskmaster allows you to access all of your files from...

  • Page 31: Package Contents

    1.3 Package contents Unpack the package and check all the items carefully. Also, keep the box and packing materials in case you need to ship the unit in the future. Inspect the device upon receipt. Notify the carrier and dealer if there is damage. The package is recyclable;...

  • Page 32: Diskmaster Application

    1.5 DiskMaster Application When you have completed the steps in this Quick installation Guide, your connected network should look similar to this:...

  • Page 33: The Front Leds And Rear Ports

    1.6 The Front LEDs and Rear Ports COLOR MEANING Power Led Green Power ON. USB Led Green  (Green) USB storage attached.  (Flash) Data access.  (Flash then Stop) Press USB off button till LED flashing, then can remove USB storage when LED stop flashing.

  • Page 34: Default Settings

    The TCP/IP protocol stack and Ethernet network adapter must be installed. If not, please refer to MS Windows relative manuals. Before you configure this device you need to know the following default settings:  Password: atlantis  IP address: by DHCP, (If a DHCP server isn’t available in the network, DiskMaster will 192.168.1.1...

  • Page 35: Configuration Utility

     The main page will show up listing all active DiskMaster. Click Search.  Digit atlantis (into System Password) and click Login.  For more detailed instructions on configuring and using the DiskMaster, please refer to the online manual into CD.

  • Page 36: Web Configuration

    1.9 WEB Configuration Open the web browser, enter the local IP address of this device. The default password atlantis and click Login to continue.  Logout: click for exit from web configuration.  General: click for enter into main menu.

  • Page 37: Mapping A Network Drive

    Computer. This link will still be there even after rebooting your Operating System. In event of problem, please write directly the IP (instead of name) in the folder name. Please write: \\IP address\public. Click on different user name and digit username and password (sysadmin, atlantis). Then click OK, then Finish.

  • Page 38: Mapping A Network Drive In Windows Vista/7

    Mapping a Network Drive in Windows Vista/7 Start->Computer  Click on Map Network Drive.  Follow the setup wizard and fill in the path “\\IP Address\Storage” of your  DiskMaster Select Reconnect at Logon then click Finish.  Once the drive has been mapped, you are able to find and access it under My Computer.

  • Page 39: Appendix A: Troubleshooting

    This will erase all custom configurations and restore all of the factory defaults including the password. Before you configure this device you need to know the following default settings:  Username:  Password: atlantis...

  • Page 40: Web Interface

     IP address: by DHCP, (If a DHCP server isn’t available in the network, the DiskMaster will use 192.168.1.1 and Subnet Mask 255.255.255.0).  Server name: DiskMasterG502D It is highly recommended to change the default username and password. Make sure you store the username and password in a save place.

  • Page 41: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) Fax: +39.02.78.62.64.39...

  • Page 42: Appendix A: Technical Features

    APPENDIX A: Technical Features Model A06-NASF102-WN Protocols IP, Microsoft Networks (CIFS/SMB), DHCP Server/Client, SNTP Client, NTP LAN port 1 x RJ45 10/100 Base-T port Wireless Interface 1 X 1.8 dBi internal striped Antenna USB A Port 1*USB V2.0 (External HD) LED Indicators (4) Power, USB, LAN, Wireless Button(4)
  • Page 43 Dimensions 110mm x 80mm x 20mm (W*H*D) Weight 100g (without AC Adapter) Housing Plastic Operating Temperature 0° to 32°C Storage Temperature -10° to 60°C Operating Humidity 10-85% non-condensing System Requirements 1Ghz processor or higher and 512 MB RAM or  above 30 MB available hard disk space ...
  • Page 44 Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) info@atlantis-land.com...
