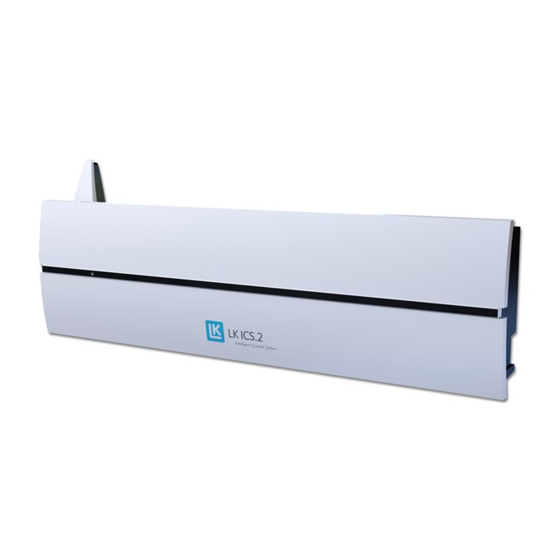

- Page 1 LK ICS.2 Quick Guides - Installation & Reset Installation English Installation Svenska Reset English Reset Svenska...
- Page 2 Quick Guides | ICS.2 Back to start Installation of ICS.2 Systems Connecting actuators and wired thermostats Termostater / Thermostats Ställdon / Actutators SETBACK Connect the actuators to the lower row of connectors in the receiver unit. The connectors for the actuators are marked Up to three actuators can be connected to one connector.
- Page 3 Quick Guides | ICS.2 Back to start Del 2 - Setup of the Master unit Note: This part of the setup procedure should be performed in all systems. The Master unit is setup by pressing and holding the L and A buttons until the lights of the receiver unit lights up to a solid green light.
- Page 4 Quick Guides | ICS.2 Back to start Confirm the setup of the Master unit by pressing the L button once. This switches all the lights of the unit off. The unit is preferably marked as Master in the lid of the receiver unit...
- Page 5 Quick Guides | ICS.2 Back to start Del 3 - Setup of Slave units Note: This part of the setup is only needed in systems with more than one receiver unit. Put the Master unit in learning mode by holdning the L-button until the light turns a solid green.
- Page 6 Quick Guides | ICS.2 Back to start Hold the L button on one of the receiver units that are to be set as Slaves until the L light turns orange. The light for the channel which is assigned to the receiver unit turns on to a green light.
- Page 7 Quick Guides | ICS.2 Back to start Push the L button on the Slave unit to confirm the setup. This turns all the lights of the unit off. Repeat these steps for each additional receiver unit in the system. 33.C.159.1409...
- Page 8 Quick Guides | ICS.2 Back to start When all Slave units are setup, the procedure is finalized by pressing the L button on the Master unit once. All the lights on the Master unit will be switched off. 33.C.159.1409...
- Page 9 Quick Guides | ICS.2 Back to start Del 4 - Setup of room thermostats Prepare the themostats of the system. For wireless thermostats: Remove the plastic insulation from the battery compartment (marked in the red circle). The room thermostat display will show RUR.
- Page 10 Quick Guides | ICS.2 Back to start Put the receiver unit that is to be controlled by the room thermostat in learning mode by pressing the L button until the L light turns green. 33.C.159.1409...
- Page 11 Quick Guides | ICS.2 Back to start On the thermostat, hold SET until the display shows MATE. 33.C.159.1409...
- Page 12 Quick Guides | ICS.2 Back to start The lights of the receiver unit turns on to a orange light for the L light and a solid green for the channel lights. Choose the channel or channels by pressing the corresponding channel buttons (1 – 8). To show that a channel has been chosen the light for that channel starts to blink.
- Page 13 Quick Guides | ICS.2 Back to start When the channels for the thermostat has been chosen this is confirmed by pressing the SET button of the thermostat. The display will then show SYNC while synchronizing with the receiver unit (this might take a while).
- Page 14 When all the thermostats are setup the process is completed by pressing the L button on the receiver unit once. Repeat Part 4 of this Quick Guide for every receiver unit in the system. The installation of ICS.2 is completed when all the thermostats are setup together with their respective receiver unit, 33.C.159.1409...
- Page 15 Quick Guides | ICS.2 Back to start Resetting of ICS.2 Systems Resetting Thermostats If a termostat for some reason no longer is communicating with its receiver unit, the termostat needs to be reset and setup once more. To begin resetting a termostat, hold both the left and right arrow buttons until the display shows DEFA.
- Page 16 Quick Guides | ICS.2 Back to start If the termostat can’t communicate with its receiver unit during the reset, the display will show WAIT during a longer period. If this happens push both the left and right arrow button once more to confirm the reset.
- Page 17 Quick Guides | ICS.2 Back to start Remove one of the batteries for about 15 seconds to make sure the reset is completely carried out. Mind the polarity of the batteries and make sure that it remains the same when the battery is put back in.
- Page 18 Quick Guides | ICS.2 Back to start Disconnect the power to the receiver unit for about 30 seconds to make sure the reset is fully completed. Master Receiver Unit Slave Receiver Unit(s) NOTE: If you reset the Master receiver unit in a system, all the Slave receivers needs to be reset as well.
- Page 19 Quick Guides | ICS.2 Tillbaka till start Installation av ICS.2 System Inkoppling av Ställdon och trådförbundna termostater Termostater / Thermostats Ställdon / Actutators SETBACK Anslut ställdonen i den nedre av de två plintraderna märkta Upp till tre ställdon kan kopplas till varje ställdonsutgång.
- Page 20 Quick Guides | ICS.2 Tillbaka till start Del 2 - Inlärning av Masterenhet Notera: Denna del ska utföras i alla installationer oavsett antal mottagarenheter. Ställ in Master-enheten genom att hålla inne L och A knapparna tills lamporna för L och samtliga kanaler tänds till ett grönt sken. Detta visar att denna enhet är inställd som Master.
- Page 21 Quick Guides | ICS.2 Tillbaka till start Bekräfta inställningen av Master-enheten genom att trycka en gång på L-knappen. Detta släcker alla lampor på enheten. Märk gärna enheten som Master i locket för mottagarenheten. 33.C.159.1409...
- Page 22 Quick Guides | ICS.2 Tillbaka till start Del 3 - Inlärning av Slave-enheter Notera: Denna del behöver endast utföras i installationer med flera mottagarenheter. Ställ Master-enheten i inlärningsläge genom att hålla inne L-knappen tills lampan för L tänds till ett ett fast grönt sken.
- Page 23 Quick Guides | ICS.2 Tillbaka till start Håll inne L-Knappen på en mottagarenhet som ska vara Slave-enhet tills dess L-lampa lyser orange. Lampan för den kanal som Slave-enheten blivit tilldelad lyser grönt. Slaves blir tilldelade nummer från 2 till 8.
- Page 24 Quick Guides | ICS.2 Tillbaka till start Tryck en gång på L-knappen på Slave-enheten för att bekräfta inlärningen. Detta släcker samtliga lampor på enheten. Upprepa stegen för övriga mottagarenheter i systemet. 33.C.159.1409...
- Page 25 Quick Guides | ICS.2 Tillbaka till start När samtliga Slave-enheter är inlärda avslutas inlärningen genom att trycka en gång på Master-enhetens L-knapp. Alla lampor på Master-enheten ska nu vara släckta. 33.C.159.1409...
- Page 26 Quick Guides | ICS.2 Tillbaka till start Del 4 - Inlärning av Rumstermostater Förbered systemets rumstermostater. Om du har trådlösa rumstermostater: Ta bort batterisäkringen (markerad i röd cirkel). Termostatens display ska visa RUR. Om du har trådbundna rumstermostater: Kontrollera att termostaten är inkopplad i mottagarenheten på rätt plats (se del 1.1 av Quick Guiden).
- Page 27 Quick Guides | ICS.2 Tillbaka till start Ställ den mottagarenhet som ska styras av rumstermostaten i inlärningsläge genom att hålla inne L-knappen tills lampan för L tänds till ett ett fast grönt sken. 33.C.159.1409...
- Page 28 Quick Guides | ICS.2 Tillbaka till start På termostaten, håll inne SET tills displayen visar MATE. 33.C.159.1409...
- Page 29 Quick Guides | ICS.2 Tillbaka till start Lamporna i mottagarenheten lyser upp med ett orange ljus för L-lampan och ett fast grönt ljus för kanal-lamporna. Välj in den/de kanaler som termostaten ska styra genom att trycka på motsvarande kanal-knapp (1 - 8). För att visa att en kanal har blivit vald blinkar dess lampa.
- Page 30 Quick Guides | ICS.2 Tillbaka till start När kanalerna för termostaten är valda bekräftas detta genom att trycka en gång på SET. Displayen visar då SYNC för att visa att den synkroniserar med mottagarenheten (detta kan ta en stund). Om termostaten tar oväntat lång tid på sig att synkronisera kan denna synkroniseringsprocess startas om genom att trycka på...
- Page 31 Upprepa Del 4 av guiden för varje mottagarenhet i systemet. Installationen av ICS.2 är slutförd när samtliga termostater är inlärda mot sina respektive mottagarenheter. Om du skulle vilja återställa hela eller delar av ICS.2 systemet, se Quick Guide - Reset ICS.2 Denna innehåller också grundläggande felhantering vid problem.
- Page 32 Quick Guides | ICS.2 Tillbaka till start Reset av ICS.2 Systems Reset av Termostater Om en rumstermostat av någon anledning inte längre kan kommunicera med sin tilldelade mottagarenhet behöver denna termostat återställas och läras in på nytt. För att påbörja en återställning av en rumstermostat hålls knapparna för både pil höger och pil vänster ner samtidigt tills displayen visar DEFA.
- Page 33 Quick Guides | ICS.2 Tillbaka till start Om termostaten inte kan kommunicera med sin mottagarenhet visar displayen WAIT under en längre period. Tryck då på både pil höger och pil vänster samtidigt för att återställa termostaten. När återställningen är utförd återgår termostaten till sitt icke inlärda ursprungsläge.
- Page 34 Quick Guides | ICS.2 Tillbaka till start Plocka ut ett batteri under en period på ca 15 sekunder för att säkerhetsställa att återställningen är helt färdig. Notera polariteten och tillse att den blir samma när batteriet åter sätts in i termostaten.
- Page 35 Quick Guides | ICS.2 Tillbaka till start Koppla ur strömförsörjningen till mottagarenheten under ungefär 30 sekunders tid för att säkerhetsställa att enheten blir helt återställd. Master Mottagarenhet Slave Mottagarenhet(er) NOTERA: Om Master-enheten återställs så måste också alla Slave-enheter i ett system återställas.
