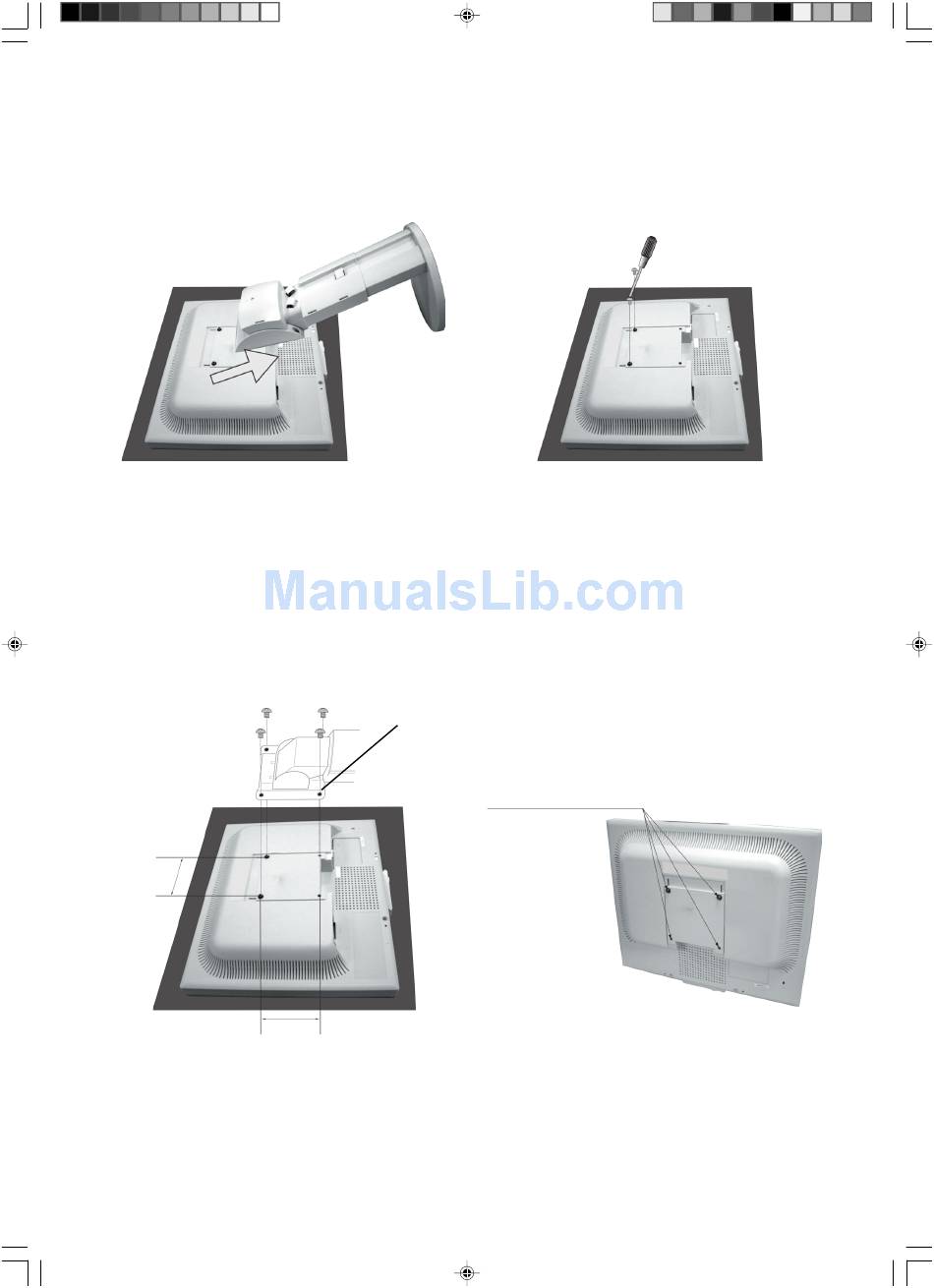

5. Levante el soporte para soltar los corchetes de la parte superior y retírelo (figura S.3).
6. Retire los dos tornillos de la parte superior del monitor (figura S.4). El monitor ya está preparado.
7. Conecte los cables por la parte trasera del monitor.
8. Repita el proceso en sentido inverso para volver a montar el soporte.
NOTA: Utilice sólo métodos de montaje alternativos compatibles con VESA.
Retire el soporte del monitor con cuidado.
Cómo instalar el brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo flexible. Para colocar el monitor sobre un brazo flexible:
1. Para retirar el soporte, siga las instrucciones que se indican en el apartado Cómo retirar el soporte del monitor para el
montaje.
2. Acople el brazo al monitor con los 4 tornillos han quedado al retirar el soporte (figura F.1).
NOTA: El monitor LCD sólo debería utilizarse con un brazo homologado (por ejemplo, de la marca GS). Para cumplir las
normas de seguridad, el monitor debe estar montado a un brazo que garantice la estabilidad necesaria teniendo
en cuenta el peso del monitor.
100mm
05_Spain
Figura S.3
Grosor de la escuadra (brazo)
100mm
Figura F.1
6
2,0 ~ 3,2mm
4 tornillos (4M)
(Profundidad máxima: 8.5mm)
Peso del conjunto del monitor: 4,9kg MÁX (LCD1970VX)
Español-6
13/4/06, 9:24
Figura S.4
5,4kg MÁX (LCD1970NX)
5,3kg MÁX (LCD1970NXp)
