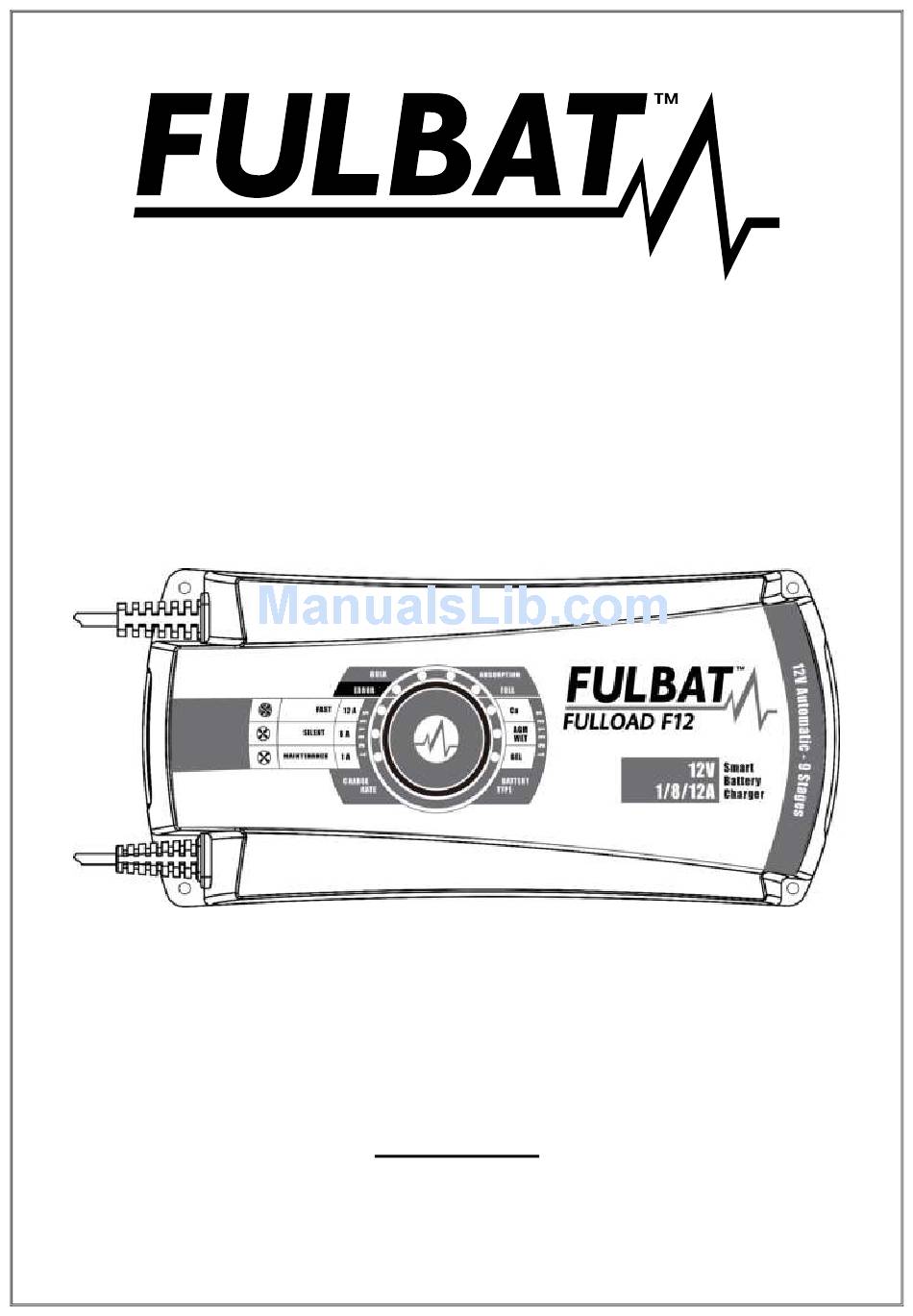

Page 1: Battery Charger
FULLOAD F12 BATTERY CHARGER THIS MANUAL CONTAINS IMPORTANT SAFETY AND OPERATING INSTRUCTIONS [ENGLISH]... -
Page 2: Important Safety Advice And Warnings
IMPORTANT SAFETY ADVICE AND WARNINGS The charger is designed to charge and maintain 12V conventional lead-acid batteries only. AGM & WET, CALCIUM, GEL. Always refer to the battery manufacturer’s specifications and recommendations if you’re unsure of your battery charging requirements. E.g. such as removing or not removing cell caps whilst charging, battery type, maximum charge rate etc... -
Page 3: Temperature & Safety Protection
Short circuit and reverse polarity protection: Heavy-duty and corrosion-resistant output connectors: Crocodile clips: It comes with a quick connect fly lead and heavy duty, fully insulated crocodile clips. Rapid Charge Mode: uses maximum charging current to ensure the fastest charge time. -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS: Output 12A @ 12V Input Voltage 220-240Vac 1.8A (175W) Input Frequency 50/60Hz Charge Voltage Gel - 14.1V AGM & WET - 14.4V Calcium - 14.7V Equalizing Voltage Gel - 14.3V AGM & WET - 14.6V Calcium - 15.5V Float Voltage 13.6V Start Voltage... -
Page 5: The Charging Process
Battery on the Calcium Battery Type setting as this may damage your battery and / or reduce your battery life. Note: If the Fault Indicator LED illuminates Red, please check your connections as it’s likely that the Positive and Negative Leads are reversed. THE CHARGING PROCESS: 1) Qualification - Battery Condition Check When the charger is first switched on it checks the battery condition to determine whether the battery needs... - Page 6 LED STATUS INDICATOR TABLE: Status Description Battery Type LED’s Green Indicates which Battery Type is selected Charge Rate LED’s Green Indicates which Charge Rate / Charge Mode is selected Charging Status LED’s Full Charge Green Flash/ON Flashing if Analysis failed or ON if fully charged - Float / Maintenance mode Absorption.
-
Page 7: Troubleshooting
TROUBLE SHOOTING Problem Indication Possible Causes Suggested Solution Charger does No Indicator - No AC power - Check AC connections and make sure the not work? lights on AC Power supply is switched ON. - Try a different AC Power supply which you know is working. - Page 9 CHARGEUR DE BATTTERIE FULLOAD F12 NOTICE D’UTILISATION ET CONSIGNES DE SÉCURITÉ POUR LE CHARGEUR DE BATTERIES : FULLOAD F12 [FRANÇAIS]...
-
Page 10: Instructions De Sécurité Importante
INSTRUCTIONS DE SÉCURITÉ IMPORTANTE Lire attentivement la notice et suivre scrupuleusement les instructions avant l’utilisation du chargeur ATTENTION Nous vous recommandons de toujours suivre les instructions du fabricant de batteries avant d’utiliser le chargeur. Des gaz explosifs peuvent s’échapper de la batterie pendant la charge. Assurez-vous d’une bonne ventilation et évitez les flammes et les étincelles. - Page 11 Pinces crocodiles : connexions rapides et entièrement isolées. Mode de charge rapide : utilise le courant de charge maximum pour assurer un temps optimal de charge. Le ventilateur peut tourner pendant ce mode. Mode de charge silencieuse : charge à un taux légèrement réduit afin que le ventilateur ne se mette pas en marche.
-
Page 12: Instructions De Charge
SPÉCIFICATIONS TECHNIQUES: Sortie 12A @ 12V Tension d’entrée 220-240Vac / 1.8A (175W) Fréquence d’entrée 50/60Hz Tension de charge Gel - 14.1V AGM & WET - 14.4V Calcium - 14.7V Tension d’égalisation Gel - 14.3V AGM & WET - 14.6V Calcium - 15.5V Tension de maintien 13.6V Tension de... -
Page 13: Processus De Charge
Si relié positivement à la terre – Connectez en premier la pince crocodile (-) noire ou la connexion permanente noire à la borne plus (-) et ensuite connectez la pince crocodile (+) rouge ou la connexion permanente rouge au châssis du véhicule. Ne pas connecter la pince rouge (+) au circuit de carburation. - Page 14 la batterie dans un état optimal. Étape 4 – Déconnecter le chargeur de la batterie Si la batterie est hors du véhicule : (1) Éteindre en enlevant la fiche électrique de son socle. (2) Enlever le connecteur noir puis le connecteur rouge. Si la batterie est toujours dans le véhicule (1) Retirer le connecteur noir puis le connecteur rouge (2) Retirer le connecteur du châssis du véhicule...
-
Page 15: Dépannage
DÉPANNAGE Problème Indication Causes possibles Solution proposée Le chargeur ne Aucune LED - Pas d’alimentation de courant - Vérifiez les branchements au secteur AC et si marche pas? d’allumée alternatif l’interrupteur est sur ON - Essayez une autre source de courant dont vous êtes sûr du bon fonctionnement Le chargeur ne LA LED ERROR...
