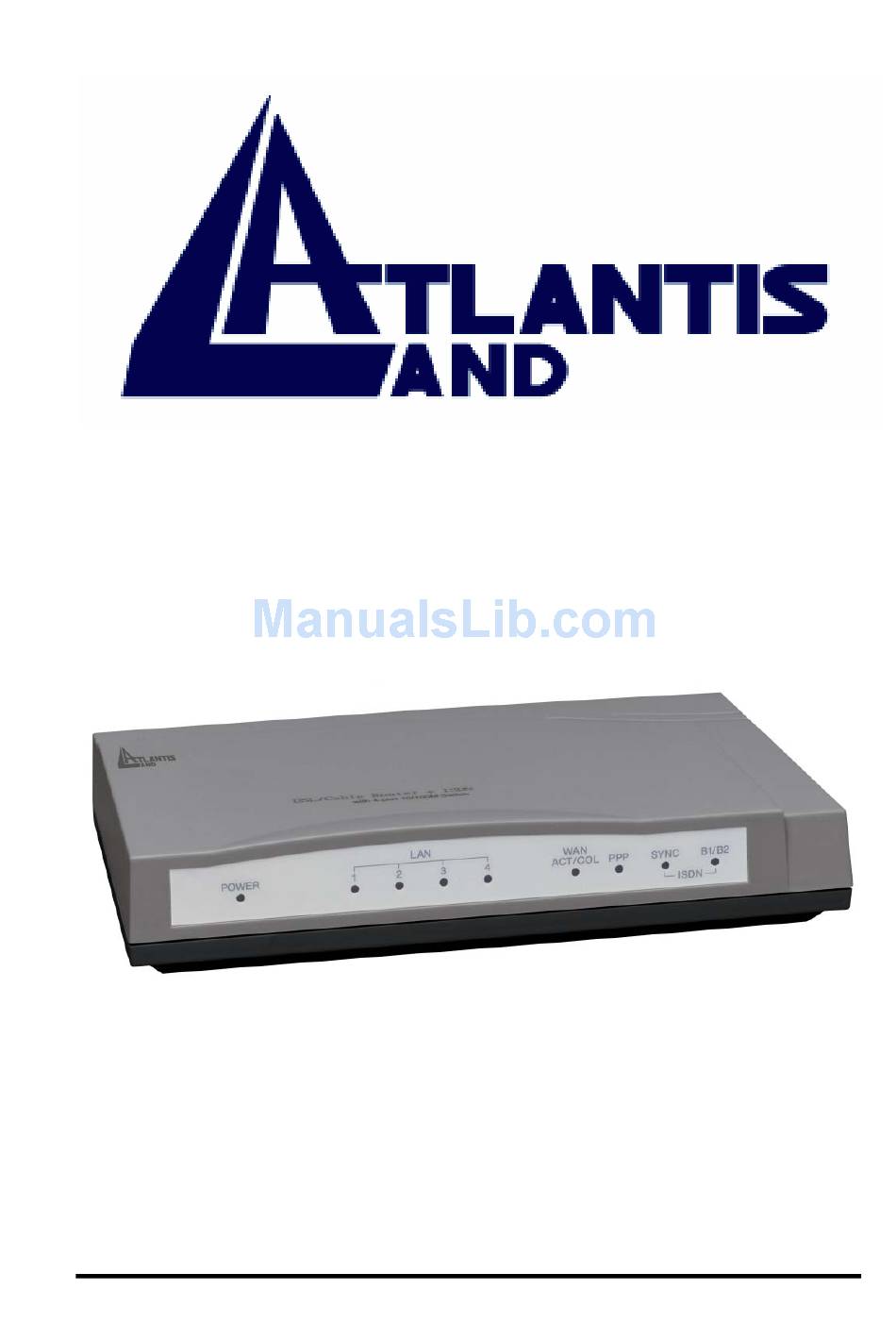

Mistral Lan Router ISDN

with 4 Fast Ethernet ports +
BroadBand Interface
Guida Rapida V1.0
A02-RI/G1 (Settembre 2003)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Guida Rapida V1.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis Guida Rapida V1.0

Summary of Contents for Atlantis Guida Rapida V1.0

  • Page 1: Mistral Lan Router Isdn

    Mistral Lan Router ISDN with 4 Fast Ethernet ports + BroadBand Interface Guida Rapida V1.0 A02-RI/G1 (Settembre 2003)

  • Page 2: I Led Frontali

    (con particolare attenzione per la connettività ISDN). In caso di dubbi rivolgersi a personale qualificato o contattare l’assistenza tecnica di Atlantis-Land. Atlantis Land non potrà essere ritenuta responsabile in caso di errata o cattiva configurazione dell’apparato. 1.1 Contenuto della confezione...

  • Page 3: Le Porte Posteriori

    Mistral LAN Router ISDN Acceso verde quando connesso a un modem ethernet ADSL Lampeggiante verde durante la trasmissione/ricezione di pacchetti Act/Col Lampeggiante giallo quando si verificano collisioni tra pacchetti Acceso quando la connessione PPPoE è attiva Acceso quando è attivo l’ISDN Layer 1 ISDN Sync Acceso quando il canale B1 o B2 è...

  • Page 4: Settaggi Di Default

    (come da istruzioni seguenti) ed infine configurando la connessione all’ISP (che avrà comunicato tutti i parametri del caso) sarà possibile utilizzare l’Atlantis Mistral LAN Router ISDN in pochissimo tempo. Per una configurazione più dettagliata fare riferimento al manuale presente sul CD.

  • Page 5: Configurazione Di Ie

    Mistral LAN Router ISDN • Indirizzo (192.168.168.230), Subnet Mask (255.255.255.0) • DHCP Server abilitato 192.168.168.1 192.168.168.254) 1.6 Configurazione di IE A questo punto è necessario lanciare IE, andare nel menù Strumenti, poi scegliere il tab Connessioni e scegliere una delle seguenti voci: •...

  • Page 6: Configurazione Del Pc In Windows 95/98/Me

    Mistral LAN Router ISDN 1.7 Configurazione del PC Configurazione del PC in Windows 95/98/ME 1. Andare in Start/Settings/Control Panel. Cliccare 2 volte su Network e scegliere Configuration. 2. Selezionare TCP/IP -> NE2000 Compatible, o qualsiasi Network Interface Card (NIC) del PC. 3.
  • Page 7 Mistral LAN Router ISDN 4. Selezionare l’opzione Obtain address automatically (dopo aver scelto IP Address). 5. Andare su DNS Configuration. 6. Selezionare l’opzione Disable DNS e premere su OK per terminare la configurazione.
  • Page 8 Mistral LAN Router ISDN Riavviare il PC affinché i cambiamenti abbiano effetto.
  • Page 9 Mistral LAN Router ISDN Configurazione del PC in Windows NT4.0 1. Andare su Start/Settings/ Control Panel. Ciccare per due volte su Network e poi cliccare su Protocols . 2. Selezionare TCP/IP Protocol poi cliccare Properties. 3. Selezionare l’opzione Obtain an IP address from a DHCP server e premere OK.
  • Page 10 Mistral LAN Router ISDN...

  • Page 11: Configurazione Del Pc In Windows 2000

    Mistral LAN Router ISDN Configurazione del PC in Windows 2000 1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections. 2. Cliccare due volte su Local Area Connection. 3. In Local Area Connection Status cliccare Properties.
  • Page 12 Mistral LAN Router ISDN 4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
  • Page 13 Mistral LAN Router ISDN 5. Selezionare l’opzione Obtain address automatically e successivamente Obtain DNS server address automatically. 6. Premere su OK per terminare la configurazione.
  • Page 14 Mistral LAN Router ISDN...

  • Page 15: Configurazione Del Pc In Windows Xp

    Mistral LAN Router ISDN Configurazione del PC in Windows XP Andare su Start e poi Control Panel. Cliccare due volte su Network (in Classic View) Connections. Cliccare due volte su Local Area Connection. In Local Area Connection Status cliccare Properties.
  • Page 16 Mistral LAN Router ISDN Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
  • Page 17 Mistral LAN Router ISDN Selezionare l’opzione Obtain address automatically e successivamenteObtain DNS server address automatically . Premere su OK per terminare la configurazione.
  • Page 18 Mistral LAN Router ISDN...

  • Page 19: Configurazione Router

    Mistral LAN Router ISDN 1.8 Configurazione Router Accedere col browser web al seguente indirizzo IP (dove si inserisce l’URL) che di default è: 192.168.168.230, e premere il tasto invio. Utilizzare password (come password). Premere “Log On!” per continuare. Selezionare Basic Internet Access oppure Internet Access with Advanced Configuration e cliccare poi su Next.
  • Page 20 Mistral LAN Router ISDN Apparirà a questo punto il Menù in cui dovrete scegliere se adottare l’interfaccia WAN BroadBand (è necessario disporre di un altro apparato responsabile della connettività, ad esempio un modem Ethernet ADSL) o quella ISDN integrata. Se volete utilizzare il dispositivo come Router ISDN scegliete I use Internet access over ISDN.
  • Page 21 Mistral LAN Router ISDN 1.9 EWAN Cliccare su Configuration, EWAN. Premendo su Backup potrete configurare i settaggi del backup ISDN. Scegliere, per il campo Obtain IP Adress Automatically, una tra le seguenti voci: PPP over Ethernet, via DHCP, via PPTP oppure NO.
  • Page 22 Mistral LAN Router ISDN E’ necessario inserire i seguenti campi: • PPTP Local IP Address=Indirizzo IP lato WAN del Mistral • PPTP IP Netmask=Subnet Mask • PPTP Remote IP Address=Indirizzo IP del Server PPTP (in genere un Router ADSL ) •...
  • Page 23 Mistral LAN Router ISDN [via PPP over Ethernet] In questa modalità è necessario collegare un modem Ethernet all’interfaccia WAN e disporre di un abbonamento ADSL con protocollo PPPoE (RFC 2516). E’ necessario configurare lo stack Ethernet del Router inserendo Username, Password dell’abbonamento. Cliccare su Apply and Test per provare [via DHCP] In questa modalità...
  • Page 24 Mistral LAN Router ISDN funzionamento. Cliccare Apply terminare configurazione. [No] In questa modalità è necessario collegare un apparato che si occupi della connettività. E’ necessario inserire i seguenti campi: • EWAN IP Address=Indirizzo IP lato WAN del Mistral • EWAN IP Netmask=Subnet Mask •...
  • Page 25 Mistral LAN Router ISDN Inserire I campi dell’account col vostro ISP: • Remote Phone Number=numero telefonico del vostro • ISP Account Name=Username • ISP Account Password=Password Cliccare su Apply and Test per provare. Se il Test ha successo, tutti gli utenti potranno accedere ad Internet.
