Remote Laundry Monitor

and PLC Modem

OWNER'S MANUAL

RLM20K

RLM10

Thank you for buying a Remote Laundry

Monitor and PLC Modem.

Please read your owner's manual carefully.

Provides instructions on safe installation,

use, and maintenance.

Retain it for future reference.

Table of Contents

Chapters

Need help?

Do you have a question about the RLM10 and is the answer not in the manual?

Questions and answers

Summary of Contents for LG RLM10

Page 1 Remote Laundry Monitor and PLC Modem OWNER’S MANUAL RLM20K RLM10 Thank you for buying a Remote Laundry Monitor and PLC Modem. Please read your owner's manual carefully. Provides instructions on safe installation, use, and maintenance. Retain it for future reference.

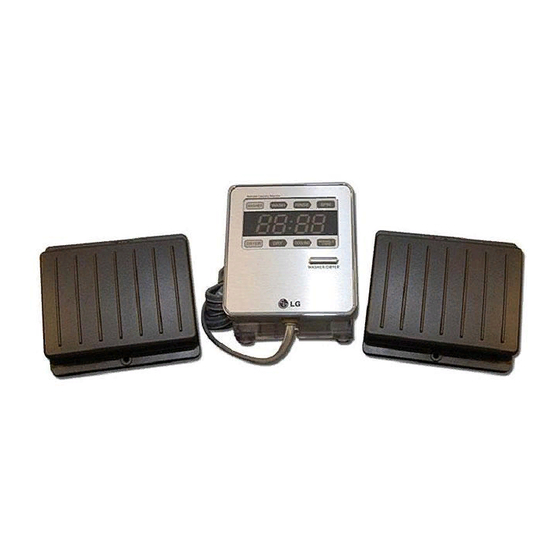

Page 2 A Remote Laundry Monitor (RLM) is a small digital display unit that uses your home’s existing electrical wiring to receive information from your LG Washing Machine and Dryer in your laundry room and display it for you in any other location that you choose within your home.
Page 3: Table Of Contents
Important Safety Instructions Components 1. Washing Machine (and/or) Dryer 2. Monitor 3. PLC Modem Installation 1. PLC (Power Line Communication) Modem 2. RLM (Remote Laundry Monitor) 3. Setting Home Code 4. Home Code Clear Monitor Display Explanation Troubleshooting Warranty Contents Contents...
Page 4: Important Safety Instructions
Important Safety Instructions Important Safety Instructions An Exclamation manual to alert the reader to a situation of possible danger to the user and/or the equipment. Please read and be sure you understand these warnings. This symbol is used to alert the user to an unsafe practice or condition which must not be permitted.
Page 5 CAUTION When Using Products Do not install the monitor in an enclosed place. It must have unrestricted air flow. Do not install where the unit might get wet (near a bath tub or sink), or where it might be exposed to rain (on a patio or deck).
Page 6: Connecting The Power
WARNING Connecting the Power Do not touch the plug with wet hands. If the power cord or plug is damaged, or the wall outlet is loose, do not use the unit. When Using Products The unit should not be exposed to water. Do not store flammable materials near the unit.
Page 7 WARNING Do not place the power cord near a heating device. Never place the unit near heat sources. Stop using the unit if smoke or strange smell occurs. Do not disassemble or modify the unit. Take the unit to an authorized service center when service is required.
Page 8: Components
Washing Machine 1) Safety Cover ( WARNING Do not remove the Safety Cover except when using the RLM. Be sure to keep the Safety Cover and be careful not to lose the Gasket on the back of the Safety Cover . When installing the Safety Cover, make sure two screws are reinstalled.
Page 9: Monitor Stand
Monitor 1) The front of the Monitor WARNING Do not get any water into the monitor. Do not use excessive force or impact on the monitor. Failure to follow these instructions can damage your monitor. 2) The Rear of the Monitor 4) 2 Screws 3) Hanger Holder 5) Monitor Stand...
Page 10: Plc Modem
PLC Modem 1) The front of the PLC Modem 2) The rear of the PLC Modem WARNING Do not get any water into the modem. Do not use excessive force or impact on the modem. Be careful not to lose the gasket when moving, installing or removing the PLC Modem.
Page 11: Installation
Installation Installation PLC (Power Line Communication) Modem WARNING Make sure that the appliance is unplugged from the power outlet before removing the safety cover and installing the modem. Do not use excessive force when installing the PLC Modem. Make sure the rubber gasket is in place when the modem is installed.
Page 12: Rlm (Remote Laundry Monitor)
RLM (Remote Laundry Monitor) NOTE...
Page 13: Setting Home Code
Setting Home Code What is Home Code? Home Code is a number assigned to each home for networking. The user has no access to the code for security. The Home Code must be set in order to use the RLM for the first time. 1.
Page 14: Home Code Clear
Home Code Clear - Replacing or repairing (lost or broken) the monitor - WARNING 1. The appliance must be switched off. After pressing the buttons listed below simultaneously, turn the Power button on.
Page 15 2. The screen shows and All LEDs are turned on. “HOME CODE CLEAR IS PROCESSING...” will display on the LCD. 3. The Home Code becomes cleared automatically. After showing automatically turned off. “HOME CODE CLEAR IS PROCESSING...DONE.” will display on the LCD, then the machine is automatically turned off.
Page 16: Monitor Display Explanation
Monitor Display Explanation Monitor Display Explanation In case of one product When power is turned on, the RLM displays... Washing Machine WASHER WASH DRYER When all of the operation is over, the RLM displays... Washing Machine WASHER WASH DRYER When the operation is paused, the RLM displays... Washing Machine WASHER WASH...
Page 17 When error is occurred, the RLM displays... Refer to the manual related with Error display. When Child Lock is set, the RLM displays... In case of two products Display method is the same whether using one product or two. The RLM will display the status of whichever product was turned on first.
Page 18: Troubleshooting
Troubleshooting Troubleshooting When RLM doesn’t operate. Check the PLC Modem is assembled. Check the Home Code setting is correct. If the washer’s status is displayed, the dryer’s status is not be displayed, and vice versa. To resolve this issue, clear and reset the Home Code.
Page 19: Guide De L'utilisateur
Moniteur de lessive à distance et modem PLC GUIDE DE L’UTILISATEUR Merci d’avoir acheté un moniteur de lessive à distance et modem PLC. Lire attentivement le guide de l’utilisateur. I Il donne des instructions pour une installation, une utilisation et un entretien sécuritaires.
Page 20 Un moniteur de lessive à distance (RLM) est un petit appareil d’affichage numérique qui utilise le câblage électrique résidentiel existant pour recevoir de l’information de la laveuse et de la sécheuse LG dans la salle de lavage et qui affiche l’information dans tout endroit désiré dans la résidence.
Page 21 Instructions de sécurité importantes Composants Installation Explication de l’affichage du moniteur Guide de dépannage Garantie Table des matières Table des matières...
Page 22: Instructions De Sécurité Importantes
Instructions de sécurité importantes Instructions de sécurité importantes Un point d’exclamation dans un triangle est utilisé dans ce guide pour aviser l’utilisateur qu’il y a une situation dangereusement possible pour l’utilisateur et/ou l’appareil. Lire et bien comprendre ces avertissements. Ce symbole est utilisé pour aviser l’utilisateur qu’une pratique ou une condition non sécuritaire est interdite.
Page 23 ATTENTION Au moment d’utiliser des produits Ne pas installer le moniteur dans un espace clos. Il doit avoir un débit d’air non restreint. Ne pas installer où l’appareil peut être mouillé (près d’une baignoire ou d’un évier) ou dans un endroit exposé...
Page 24 AVERTISSEMENT Connexion de l’alimentation Ne pas toucher la fiche avec les mains mouillées. Si le cordon d’alimentation ou la fiche est endommagé, ou si la prise murale est lâche, ne pas utiliser l’appareil. Au moment d’utiliser des produits L’appareil ne doit jamais être exposé...
Page 25 AVERTISSEMENT Ne pas placer le cordon d’alimentation près d’un appareil de chauffage. Ne jamais placer l’appareil près des sources de chaleur. Cesser d’utiliser l’appareil s’il y a de la fumée ou une odeur. Ne pas démonter ni modifier l’appareil. Apporter l’appareil à un centre de service autorisé...
Page 26: Composants
Laveuse et/ou sécheuse 1) Couvercle de sécurité ( AVERTISSEMENT Ne pas enlever le couvercle de sécurité sauf pour utiliser le RLM. S’assurer de garder le couvercle de sécurité et faire attention à ne pas perdre le joint au dos du couvercle de sécurité. Au moment d’installer le couvercle de sécurité, s’assurer de réinstaller les deux vis.
Page 27 Moniteur 1) Devant du moniteur AVERTISSEMENT L’eau ne doit pas s’infiltrer dans le moniteur. Ne pas utiliser une force excessive ni donner des coups au boîtier. Si ces instructions ne sont pas suivies, cela peut endommager le moniteur. 2) Dos du moniteur 4) 2 vis 3) Support de fixation 5) Support de moniteur...
Page 28 Modem PLC 1) Devant du modem PLC 2) Dos du modem PLC AVERTISSEMENT L’eau ne doit pas s’infiltrer dans le modem. Ne pas utiliser une force excessive ni donner des coups au modem. Faire attention à ne pas perdre le joint au moment de déplacer, installer ou enlever le modem PLC.
Page 29: Installation
Installation Installation Modem PLC (communication de ligne d’alimentation)a AVERTISSEMENT S’assurer que l’appareil est débranché de la prise électrique avant d’enlever le couvercle de sécurité et d’installer le modem. Ne pas utiliser de force excessive au moment d’installer le modem PLC. S’assurer que le joint en caoutchouc est en place lorsque le modem est installé.
Page 30 Moniteur RLM (moniteur de lessive à distance) REMARQUE...
Page 31 Réglage du code résidentiel Qu’est-ce qu’un code résidentiel ? Le code résidentiel est le numéro assigné à chaque demeure pour le réseau. L’utilisateur n’a aucun accès au code à des fins de sécurité. Le code résidentiel doit être réglé afin d’utiliser le moniteur de lessive à...
Page 32 Effacement du code résidentiel - Remplacement ou réparation du moniteur (si perdu ou brisé). - AVERTISSEMENT 1. L'appareil doit être mise hors circuit. Après avoir pressé les touches indiquées ci-dessous simultanément, mettre la touche POWER (alimentation) en circuit.
Page 33 2. L’écran affiche mise en circuit et tous les voyants LED s’allument. L'ACL affichera “HOME CODE CLEAR IS PROCESSING...“ 3. Le code résidentiel s’efface automatiquement. Après avoir affiché l’appareil est automatiquement mis hors circuit. L'ACL affichera “HOME CODE CLEAR IS PROCESSING... DONE“, puis l'appareil s'éteindra automatiquement.
Page 34: Explication De L'affichage Du Moniteur
Explication de l’affichage du moniteur Explication de l’affichage du moniteur Pour un seul appareil Lorsque l’alimentation est mise en circuit, le moniteur affiche... Laveuse WASHER WASH DRYER Lorsque toutes les fonctions sont terminées, le moniteur affiche... Laveuse WASHER WASH DRYER Lorsque la fonction fait une pause, le moniteur affiche...
Page 35 Lorsqu’une erreur survient, le moniteur affiche... Lorsque le verrouillage enfant est réglé, le moniteur affiche ... Pour deux appareils La méthode d’affichage est la même que l’on utilise un ou deux appareils. Le moniteur de lessive à distance affiche la position de l’appareil qui a été...
Page 36: Guide De Dépannage
Guide de dépannage Guide de dépannage Lorsque le moniteur de lessive à distance ne fonctionne pas Vérifier si le modem PLC est assemblé. Vérifier si le réglage du code résidentiel est approprié. Si la position de la laveuse est affichée, celle de la sécheuse ne figure pas et vice et versa.
Page 38 Memo Memo...
Page 39 Memo Memo...
