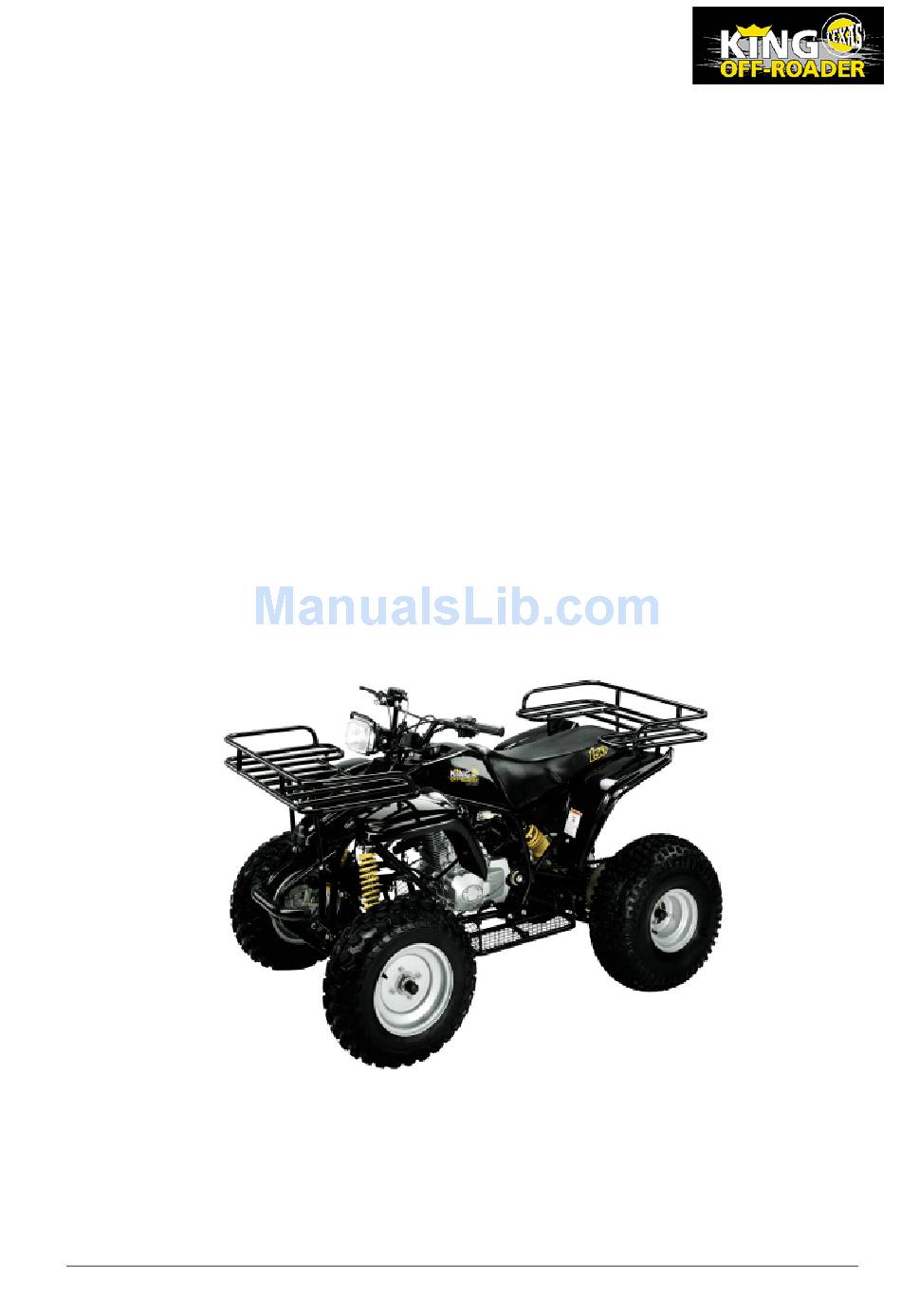

- Page 1 2008 / 1 DK - Betjeningsvejledning ENG - User Manual Texas Off-Roader King 150 MRX Texas A/S Knullen 2 DK-5260 Odense S Tel. +45 6395 5555 - Fax +45 6395 5558 post@texas.dk - www.texas.dk www.texas.dk...
-
Page 2: Table Of Contents
Sliddele Registrering af produkt / Reservedele Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service. Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. -
Page 3: Advarsler
• Børn under 16 år må ikke benytte denne King Off-Roader. • Texas King Off-Roader er designet og konstrueret til én person. Sædets struktur og udformning gør, at det ikke er sikkert at være mere end én person på køretøjet. -
Page 4: Symboler
2: Selvom Texas King Off-Roader er udstyret med et unikt styresystem og er let at betjene, må du ikke være uforsigtig, og du skal øve dig i at bruge køretøjet i overensstemmelse med denne betjeningsvejledning. -
Page 5: Hovedkomponenter Og Dets Funktioner
2: Startknap 3: Motor stop kontakt 4: Lyskontakt 5: Forlygte 6: Frigears lampe 7: Tændingskontakt 8: Gashåndtag 9: Forbremse og parkeringshåndtag Tegning nr. 2 Choker Brændstofhane Gear pedal Tegning nr. 3 Fodbremse pedal Oliepind Olieindikator 6. Hovedkomponenter og dets funktioner www.texas.dk... - Page 6 Det aktiveres ved, at du trykker låsen (7) på forbremsehåndtaget ned og sætter det fast i fordybningen ved at gribe fat om Tegning nr. 5 forbremsen (6) og trykke håndtaget ind, så køretøjet stopper. www.texas.dk...
- Page 7 3. gear osv. For at komme i bakgear, skal off-roaderen holde helt stille og motoren gå i tomgang. Træd gearpedalen ned med venstre fod samtidig med at du tager fat i koblingsgrebet. 6.11. Fodbremsepedal (bagbremsen) For at aktivere bagbremsen, trædes fodpedalen i højre side ned. www.texas.dk...
- Page 8 Tomgangshastigheden er blevet justeret hos din forhandler. Som hovedregel bør du ikke foretage justeringen selv. 6.14. Tændingskontakt Der er tre positioner i denne kontakt OFF – ON og ● (lys). OFF: Køretøjet kan ikke starte. ON: Køretøjet kan startes. ● : Tænder forlyset. www.texas.dk...
-
Page 9: Inspektion Før Start
7. Inspektion før start Før brug af din Texas King Off-Roader, venligst tjek nedenstående skema for at sikre, at køretøjet er i god og sikker tilstand for at undgå eventuelle uheld. Komponent Tjek Bremse 1: Bremsehåndtagets åbning og bremsesystemets pålidelighed 2: Parkeringsbremsens effektivitet Dæk... - Page 10 Pres bremsehåndtaget(2) og vip låsepalen(1) ned, så den blokere for frigangen på bremsehåndtaget (2), og slip derefter bremsehåndtaget(2). Når du ønsker at løsne bremsen igen, skal du tage fat i forbremsehåndtaget (2), og parkeringsbremse håndtaget vil med det samme hoppe ud. www.texas.dk...
-
Page 11: Vedligeholdelse
9. Vedligeholdelse 9.1. Vedligeholdelsesskema Ved vedligeholdelse af din Texas King Off-Roader, skal du kontakte din lokale forhandler. Såfremt du besidder den relevante tekniske viden og værktøj, kan du foretage vedligeholdelse i overensstemmelse med nedenstående skema Bemærk Skemaet nedenfor er baseret på normal kørsel. Hvis du ofte kører med ekstra høj fart i områder, som er usædvanlig støvede, er det nødvendigt at foretage vedligeholdelse oftere... - Page 12 2. Defekt tændrøret. 2. Rens eller udskift tændrøret. 3. Tændingssystemet defekt. 3. Kontakt den lokale Texas forhandler. 4. Manglende strøm 4. Oplad batteri, hvis der ikke er strøm på. Manglende power 1. Forkert chokerindstilling 1. Juster choker i forhold til motor 2.
- Page 13 Du må ikke ryge, mens du påfylder. Undgå at påfylde når motoren er varm. 9.6. Bremser Justeringen skal udføres ved hjælp af forbremse justeringsbolten, se tegning nr. 15. Efter justering skal du med hånden gribe om håndtaget, indtil håndtaget strammes. Forbremse www.texas.dk...
- Page 14 øverste linie. Du må ikke fylde over den øverste linie. Sæt skruen på plads efter påfyldning og rengør efter dig. Bemærk For meget eller for lidt olie vil påvirke motorens ydelse. Derfor er det vigtigt, at du holder olieniveauet indenfor de to linier. www.texas.dk...
- Page 15 Du skal sørge for, at forbindelsesleddet bliver sat korrekt på plads, når du sætter kæden på plads. Hvis denne ikke bliver korrekt monteret, kan kæden ryge af, når du benytter din Texas King Off-Roader. Åbningen i kædeleddet skal være modsat kædens kørselretning. 9.8.1 Justering Du skal justere kæden til en spænding på...
-
Page 16: Specifikationer
12V 35W Baglygtepære 12V 5W Sikring 16 Amp Mængde Brændstof (l.) Olie 13. Sliddele For maskiner solgt under brandet ”Texas”, yder Texas A/S 2 års reklamationsret på fabrikationsfejl. Garantien omfatter ikke sliddele, såsom: Dæk Slanger Kabler Filtre Bremseklodser Batterier Karburatordele... -
Page 17: El-Diagram
11. El-diagram www.texas.dk... - Page 18 1. Contents Warnings Symbols Important safety precautions Before start – Drawing of components Main components and its functions Inspection before start Start and operation Maintenance Specifications Electric diagramme Service schedule 34-35 www.texas.dk...
-
Page 19: Warnings
• Children under the age of 16 must not use this King Off-Roader. • Texas King Off-Roader is designed and constructed for one person only. The structure of the seat and the shape makes it unsafe to be more than one person on the vehicle. -
Page 20: Symbols
2: Even though Texas King Off-Roader is equipped with a unique control system and is easy to operate, you must always be careful and you shall practise in using the vehicle in accordance with the user manual. -
Page 21: Before Start - Drawing Of Components
6: Neutral gear light 7: Ignition switch 8: Throttle contr. 9: Front brake and parking handle Drawing no. 2 Choke Fuel tap Gear pedal Drawing no. 3 Foot lever brake Oil stick Oil indicator 6. Main components and its functions www.texas.dk... - Page 22 The parking brake is activated by pressing down the lock pin (7) on the front brake handle and fastening it in the gap by Drawing no. 5 grapping the front brake (6) and pressing the handle so that the vehicle stops. www.texas.dk...
- Page 23 Then push the gear pedal downwards by your left foot while you grab the clutch. 6.25. Foot lever brake (rear brake) In order to activate the rear brake the foot pedal in the right side is pressed down. www.texas.dk...
- Page 24 Mostly you don’t have to make this adjustment yourself. 6.28. Ignition switch This switch has three positions OFF – ON and ● (light). OFF: The vehicle cannot start. ON: The vehicle can be started. ● : Turns the light on. www.texas.dk...
-
Page 25: Inspection Before Start
7. Inspection before start Before using your Texas King Off-Roader, please check the below schedule in order to ensure that the vehicle is in a good and safe condition and in order to avoid accidents. Precaution Component Check Brake 1: The brake handle’s opening and the brake system’s reliability 2: The parking break’s effectively... - Page 26 (2), and thereafter release the brake handle (2). When you want to set off again, you shall grab the front break handle (2), and the parking brake handle will be released immediately. www.texas.dk...
-
Page 27: Maintenance
9. Maintenance 9.1. Maintenance schedule When maintaining your Texas King Off-Roader, you must contact your dealer. If you are equipped with the relevant technical knowledge and tools you can carry out the maintenance in accordance with the below schedule. Note The schedule below is based on normal operation. - Page 28 The tyre shall be replaced if the depth of the pattern on the tyre is 4 mm or less. Precaution If you use worn tyres when you ride your Texas King Off-Roader, the resistance will be low and this can result in you sliding or the vehicle becoming difficult to control.
- Page 29 Try to avoid filling when the engine is warm. 9.6. Brake Adjustment is carried out by the mean of the front brake adjustment bolt, see drawing no. 15. After adjusting you shall grab the handle with your hand until the handle is tightened. Front brake www.texas.dk...
- Page 30 Replace the screw after filling and clean up. Note Too much or too little oil will affect the power of the engine. It is therefore important that you keep the oil level between the two lines. www.texas.dk...
- Page 31 First you must clean the chain. Thereafter you Connection joint shall mount the chain. If you often use your Texas King Off-Roader in dusty and wet areas, you must often wash and lubricate the chain. Precaution You must make sure that the connection joint is remounted correctly when mounting the chain.
-
Page 32: Specifications
16 Amp Amount Fuel (l.) 11. Fast moving parts For products purchased with the brand name “Texas” will Texas A/S yielding 2 years warranty on manufacture faults. The warranty does not cover fast moving spare parts such as: Tire Hose... -
Page 33: Electric Diagramme
11. Electric-diagramme www.texas.dk... -
Page 34: Service Intivaler
Første serviceeftersyn skal fortages efter 5 kørte timer eller efter 3 måneder fra købsdatoen. Serviceeftersynene skal være foretaget af et autoriseret Texas værksted. I modsat fald bortfalder Texas’ 2 års garanti. Udfyldes af serviceværkstedet Timer: Timer: Dato: Dato: Stempel - Serviceværksted Stempel - Serviceværksted... - Page 35 Stempel - Serviceværksted Timer: Timer: Dato: Dato: Stempel - Serviceværksted Stempel - Serviceværksted Timer: Timer: Dato: Dato: Stempel - Serviceværksted Stempel - Serviceværksted Herefter skal off-roaderen gennemgå et servicecheck for hver 50 timer eller 6 måneder (hvad der kommer først). www.texas.dk...
