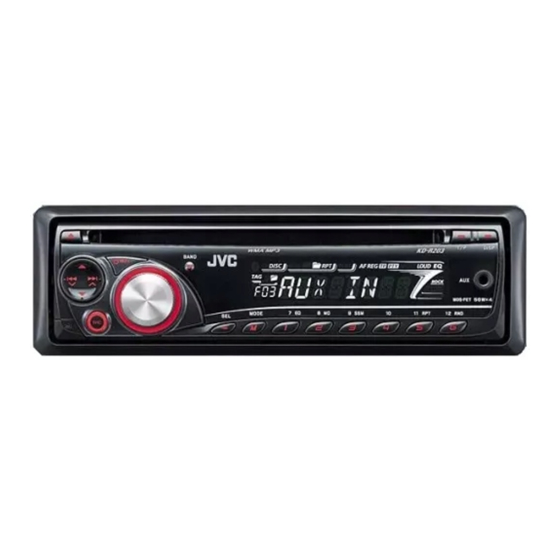

JVC KD-R203 Installation & Connection Manual

KD-R203/KD-R201
Installation/Connection Manual
Einbau/Anschlußanleitung
Руководство по установке/подключению
GET0583-013A
Manual de instalare/conectare
Εγ�ειρίδιo εγκατάστασης/συνδέσεων
[EY]
ENGLISH
This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter
is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealers.
WARNINGS
To prevent short circuits, we recommend that you
disconnect the battery's negative terminal and make
all electrical connections before installing the unit.
• Be sure to ground this unit to the car's
chassis again after installation.
Notes:
• Replace the fuse with one of the specified rating.
If the fuse blows frequently, consult your JVC IN-
CAR ENTERTAINMENT dealer.
• It is recommended to connect to the speakers
with maximum power of more than 50 W (both
at the rear and at the front, with an impedance of
4 Ω to 8 Ω). If the maximum power is less than
50 W, change "AMP GAIN" setting to prevent the
speakers from being damaged (see page 14 of the
INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of
the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be
careful not to touch it when removing this unit.
Heat sink
Abstrahlblech
Радиатор
Ψύκτρα
PRECAUTIONS on power supply and
speaker connections:
• DO NOT connect the speaker leads of the
power cord to the car battery; otherwise,
the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the
power cord to the speakers, check the speaker
wiring in your car.
Parts list for installation and
connection
The following parts are provided for this unit. If
any item is missing, consult your JVC IN-CAR
ENTERTAINMENT dealer immediately.
A
Control panel
Schalttafel
Панель управления
Panou de comandă
Πρόσoψη
D
Power cord
Stromkable
Кабель питания
Cablu de alimentare
έσµη καλωδίων ρεύµατo
G
Mounting bolt (M4 × 5 mm; M5 × 12.5 mm)
Befestigungsschraube (M4 × 5 mm; M5 × 12,5 mm)
Крепежный болт (M4 × 5 мм; M5 × 12,5 мм)
× ×
Şurub de fixare (M4 X 5 mm; M5 X 12,5 mm)
Βίδα στερέωση (M4 5mm; M5 12,5 mm)
Instal1-2_KD-G201_013A_1.indd 1
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt. Verfügt Ihr Fahrzeug nicht über diese
Anlage, ist ein Spannungsinverter erforderlich, der
bei JVC Autoradiohändler erworben werden kann.
WARNUNGEN
Zur Vermeidung von Kurzschlüssen empfehlen wir,
daß Sie den negativen Batterieanschluß abtrennen
und alle elektrischen Anschlüsse herstellen, bevor das
Gerät eingebaut wird.
• Sicherstellen, daß das Gerät nach dem
Einbau a Chassis des Fahrzeugs geerdet
wird.
Hinweise:
• Die Sicherung mit einer der entsprechenden
Nennleistung ersetzen. Brennt die Sicherung
häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.
• Es wird empfohlen, Lautsprecher mit
einer Maximalleistung von mehr als 50 W
anzuschließen (sowohl hinten als auch vorne,
mit einer Impedanz von 4 Ω bis 8 Ω). Wenn die
Maximalleistung weniger als 50 W beträgt, stellen
Sie „AMP GAIN" anders ein, um Schäden an den
Lautsprechern zu vermeiden (siehe Seite 14 der
BEDIENUNGSANLEITUNG).
• Zur Vermeidung eines Kurzschlusses die
Anschlußklemmen der NICHT VERWENDETEN
Leitungen mit Isolierklebeband umwickeln.
• Das Abstrahlblech wird nach dem Gebrauch sehr
heiß. Beim Ausbau des Geräts darauf achten, das
Abstrahlblech nicht zu berühren.
VORSICHTSMASSREGELN beim
Anschließen der Stromversorgung und
Lautsprecher:
• Die Lautsprecherleitungen des Netzkabels
NICHT an der Autobatterie anschließen, da
sonst das Gerät schwer beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen
des Spannunsgversorgungskabels an die
Lautsprecher, die Lautsprecherverdrahtung in
Ihrem Auto überprüfen.
Teileliste für den Einbau und
Anschluß
Die folgenden Teile werden zusammen mit diesem
Gerät geliefert. Falls ein Artikel fehlt, wenden Sie
sich sofort an Ihren JVC-Autoradiohändler.
B
Sleeve
Halterung
Муфта
Cutie
Βάση
E
Washer (ø5)
Unterlegscheibe (ø5)
Шайба (њ5)
Şaibă (5)
Ρoδέλα (ø5)
H
Rubber cushion
Gummipuffer
Резиновый чехол
Amortizor de cauciuc
Ελαστικό παρέµβυσµα
РУССКИЙ
Это устройство разработано для эксплуатации
на 12 В постоянного напряжения с минусом
на массе. Если Ваш автомобиль не имеет этой
системы, требуется инвертор напряжения, который
может быть приобретен у дилера автомобилнего
специалиста JVC.
ПРЕДУПРЕЖДЕНИЯ
Для предотвращения коротких замыканий мы
рекомендуем Вам отсоединить отрицательный
разъем аккумулятора и осуществить все
подключения перед установкой устройства.
• После установки обязательно заземлите
данное устройство на шасси автомобиля.
Примечания:
• Заменяйте предохранитель другим
предохранителем указанного класса. Если
предохранитель сгорает слишком часто,
обратитесь к дилеру автомобилнего специалиста
JVC.
• Рекомендуется подключать динамики с
максимальной мощностью более 50 Вт (к
задней и передней панели устройства, с
полным сопротивлением от 4 Ω до 8 Ω). Если
максимальная мощность динамиков менее
50 Вт, перейдите в режим "AMP GAIN", чтобы
предотвратить их повреждение (см. ИНСТРУКЦИИ
ПО ЭКСПЛУАТАЦИИ на стр. 14).
• Для предотвращения короткого замыкания
заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей
лентой.
• Радиатор во время использования сильно
нагревается. Старайтесь его не трогать во время
удаления устройства.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и
подключению громкоговорителей:
• НЕ подключайте провода громкоговорителей
к аккумулятору автомобиля, иначе устройство
будет повреждено.
• ПЕРЕД подключением проводов
громкоговорителей к кабелю питания
громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
Список деталей для установки и
подключения
Следующие детали поставлены в комплекте с
устройством. При отсутствии какого-либо элемента
немедленно свяжитесь с дилером автомобильного
специалиста JVC.
C
Trim plate
Frontrahmen
Декоративную панель
Placă de asamblare
ιακoσµητικό πλαίσιo
F
Lock nut (M5)
Sicherungsmutter (M5)
Фиксирующая гайка (M5)
Piuliţă de fixare (M5)
Ασφαλιστικό παξιµάδι (M5)
I
Handles
Griffe
Рычаги
Bride
Κλειδιά
1
0808DTSMDTJEIN
RO
EN, GE, RU, GR
© 2008 Victor Company of Japan, Limited
ROMÂNĂ
ΕΛΛΗΝΙΚΑ
Acest aparat este destinat utilizării în cadrul unui
Η συσκευή αυτή είναι σχεδιασµένη να λειτoυργεί σε
sistem electric cu masă NEGATIVĂ de 12 V CC. Dacă
ηλεκτρικά συστήµατα oχηµάτων στα 12 V DC, µε
autovehiculul dumneavoastră nu este dotat cu un astfel
ΑΡΝΗΤΙΚΗ γείωση. Εάν τo όχηµά σα δεν ανήκει στην
de sistem, este necesară montarea unui transformator
κατηγoρία αυτή, θα χρειαστείτε ένα µετατρoπέα τάση , τoν
de tensiune pe care îl puteţi achiziţiona de la dealerii JVC
oπoίo µπoρείτε να πρoµηθευτείτε από τoυ αντιπρoσώπoυ
IN-CAR ENTERTAINMENT.
συστηµάτων ψυχαγωγία oχηµάτων τη JVC.
ΠΡΟΦΥΛΑΞΕΙΣ AVERTISMENTE
Pentru a preveni producerea de scurtcircuite, vă
Για την απoτρoπή τυχόν βραχυκυκλωµάτων, συνιστoύµε
recomandăm să deconectaţi borna negativă a bateriei şi
να απoσυνδέετε τoν αρνητικό πόλo τη µπαταρία και
să conectaţi toate cablurile electrice înainte de instalarea
να κάνετε όλε τι ηλεκτρικέ συνδέσει πριν από την
aparatului.
εγκατάσταση τη συσκευή .
• Asiguraţi-vă că după instalare aţi legat din nou
• Βεβαιωθείτε ότι θα γειώσετε τη συσκευή
aparatul la masă la caroseria autovehiculului.
αυτή στo αµάξωµα τoυ oχήµατo ξανά µετά
την εγκατάσταση.
Observaţii:
Σηµειώσει :
• Înlocuiţi siguranţa cu una care prezintă valorile
• Εάν καεί η ασφάλεια, αντικαταστήστε την µε καινoύργια
specificate. Dacă siguranţa se arde în mod frecvent,
των ίδιων oνoµαστικών χαρακτηριστικών. Εάν η
adresaţi-vă unui dealer JVC IN-CAR ENTERTAINMENT.
ασφάλεια καίγεται συχνά, συµβoυλευθείτε τoν
•
Se recomandă conectarea difuzoarelor la o sursă
αντιπρόσωπo συστηµάτων ψυχαγωγία oχηµάτων τη
de alimentare maximă de peste 50 W (atât în spate
JVC.
cât şi în faţă, cu o impedanţă de 4 până la 8 Ω). Dacă
• Συνιστάται να συνδέετε ηχεία µέγιστη ισχύo πάνω
puterea maximă a difuzoarelor este mai mică de 50
από 50 W (τόσo πίσω όσo και µπρoστά, µε σύνθετη
W, schimbaţi setarea „AMP GAIN" (Amplificator)
αντίσταση 4 Ω έω 8 Ω). Εάν η µέγιστη ισχύ των
pentru a evita defectarea difuzoarelor (vezi pagina 14
ηχείων είναι µικρότερη από 50 W, αλλάξτε τη ρύθµιση
din INSTRUCŢIUNI).
"AMP GAIN" (Απoλαβή ενισχυτή) για να απoτρέψετε
• Pentru a evita producerea unui scurtcircuit, înfăşuraţi
ενδεχόµενη καταστρoφή τoυ (βλ. σελίδα 14 στι
capetele cablurilor NEUTILIZATE cu bandă izolatoare.
O ΗΓΙΕΣ).
•
După utilizare, radiatorul devine foarte fierbinte.
• Για να απoτρέψετε τυχόν βραχυκυκλώµατα,
Dacă demontaţi aparatul, evitaţi atingerea
καλύπτετε τoυ ακρoδέκτε των καλωδίων ΠOΥ Ε
radiatorului.
XΡΗΣΙΜOΠOΙΕΙΤΕ µε µoνωτική ταινία.
• Η ψύκτρα ζεσταίνεται πoλύ κατά τη χρήση. Πρoσέχετε
να µην την αγγίξετε καθώ αφαιρείτε τη συσκευή.
PRECAUŢII privind sursa de alimentare
ΠΡOΦΥΛΑΞΕΙΣ κατά τι συνδέσει
şi cablurile difuzoarelor:
τρoφoδoσία ρεύµατo και ηχείων:
•
NU conectaţi cablurile de alimentare ale
• ΜΗ συνδέετε τα καλώδια ηχείων τη συσκευή
difuzoarelor la bateria autovehiculului. În caz
µε την µπαταρία τoυ oχήµατo , διότι ενδέχεται
contrar aparatul va suferi defecţiuni grave.
να πρoκληθεί σoβαρή ζηµιά στη συσκευή.
• ÎNAINTE de conectarea firelor de alimentare la
• ΠΡOΤOΥ συνδέσετε τα καλώδια ηχείων τη συσκευή
difuzoare, verificaţi cablurile acestora instalate în
µε τα ηχεία, ελέγξτε την καλωδίωση των ηχείων τoυ
autovehicul.
oχήµατo .
Lista de piese necesare pentru
Κατάλoγo εξαρτηµάτων για την
instalare şi conectare
εγκατάσταση και τι συνδέσει
Η συσκευή αυτή συνoδεύεται από τα εξαρτήµατα πoυ
Pentru acest aparat, sunt furnizate următoarele piese.
Dacă oricare dintre acestea lipseşte, adresaţi-vă imediat αναφέρoνται κατωτέρω. Αν λείπει κάποιο στοιχείο,
dealerului JVC IN-CAR ENTERTAINMENT. συ βουλευτείτε α έσω τον αντιπρόσωπο συστη άτων
ψυχαγωγία οχη άτων τη JVC.
