PowerSmith MLJS12C Operator's Manual

Compact jig saw
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

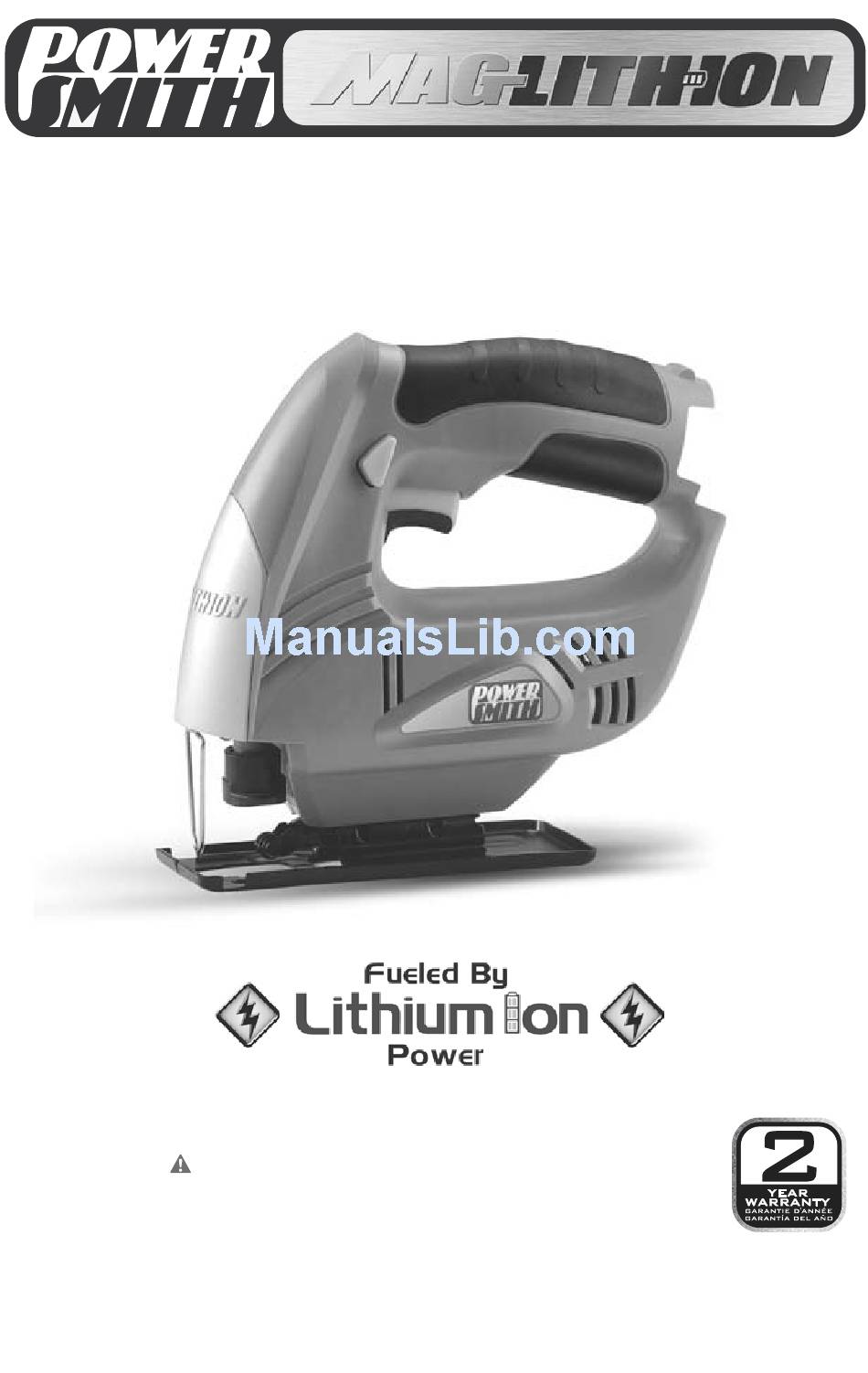

COMPACT JIG SAW
Operator's Manual
BATTERIES ANd CHARGERS SOLd SEpARATELy
WARNING: To reduce the risk of injury, user must read and understand
this operator's manual before operating this tool.
SAVE THIS MANUAL FOR FUTURE REFERENCE.
A
MLJS12C
