Cal Amp 882?GPRS?GEN User Manual

Gsm cellular data modem & ip router
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

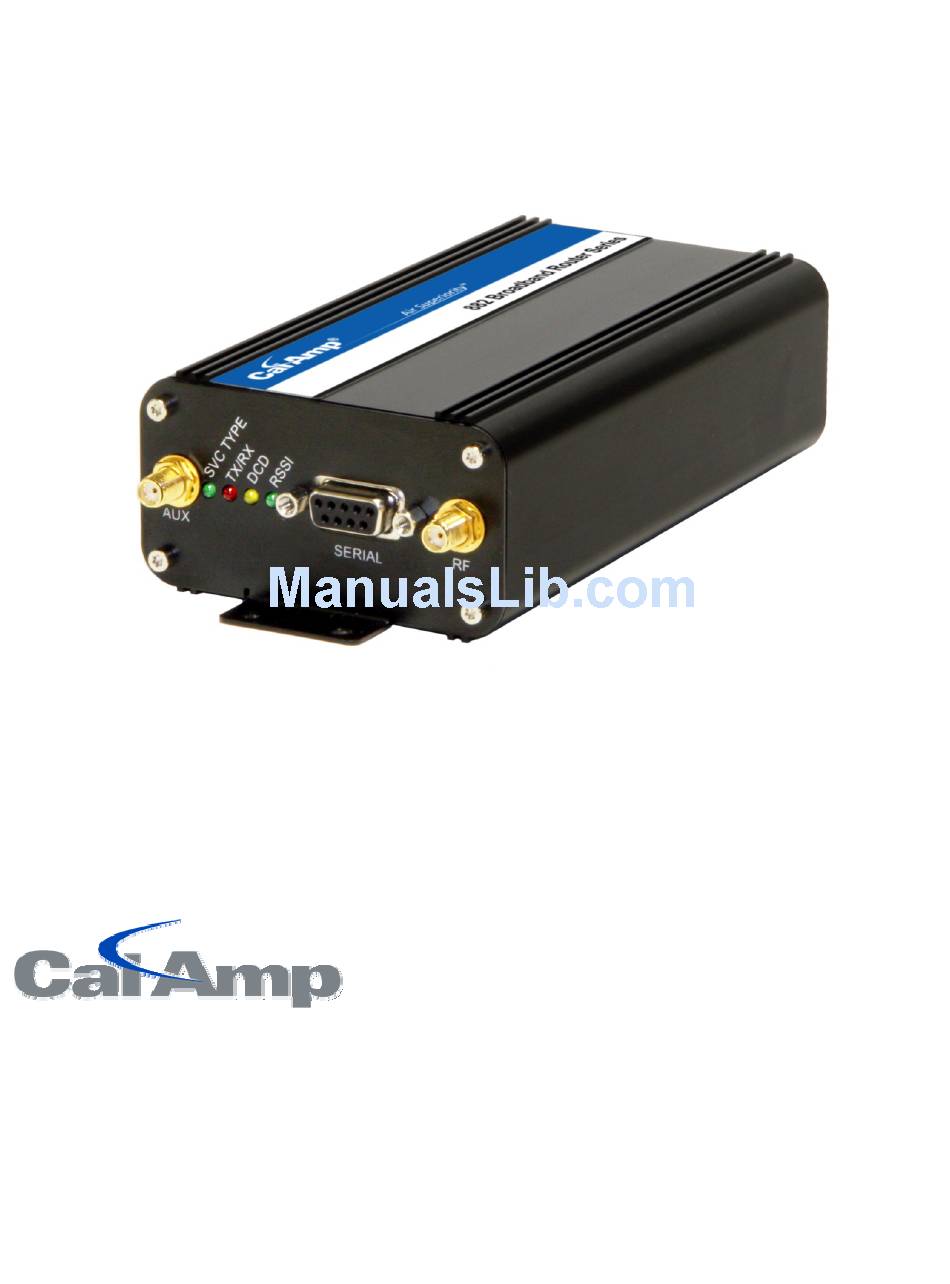

882‐GPRS‐GEN, 882‐EDGE‐GEN, 882‐HSPA‐XXX
GSM Cellular Data Modem & IP Router

User Manual
001‐0003‐832
Revision 5; September 2011









Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 882?GPRS?GEN and is the answer not in the manual?

Questions and answers

Related Manuals for Cal Amp 882?GPRS?GEN

Summary of Contents for Cal Amp 882?GPRS?GEN

  • Page 1                       882‐GPRS‐GEN, 882‐EDGE‐GEN, 882‐HSPA‐XXX  GSM Cellular Data Modem & IP Router    User Manual  001‐0003‐832  Revision 5; September 2011   ...
  • Page 2 Copyright Notice  ©2010 CalAmp. All Rights Reserved.     CalAmp reserves the right to modify the equipment, its specification or this manual without prior notice, in the interest of improving performance,  reliability, or servicing. At the time of publication all data is correct for the operation of the equipment at the voltage and/or temperature referred to.  Performance data indicates typical values related to the particular product.    No part of this documentation or information supplied may be divulged to any third party without the express written consent of CalAmp. Products  offered may contain software which is proprietary to CalAmp. The offer or supply of these products and services does not include or infer any transfer of  ownership.    Modem Use  The 882 GSM Series modems are designed and intended for use in fixed and mobile applications. “Fixed” assumes the device is physically secured at one  location and not easily moved to another location. Please keep the cellular antenna of the 882 GSM Series modem at a safe distance from your head and  body while the modem is in use (see below).    Important  Maintain a distance of at least 20 cm (8 inches) between the transmitter’s antenna and any person while in use. This modem is designed for use in  applications that observe the 20 cm separation distance.    Interference Issues  Avoid possible radio frequency (RF) interference by following these guidelines:     The use of cellular telephones or devices in aircraft is illegal. Use in aircraft may endanger operation and disrupt the cellular network. Failure to  observe this restriction may result in suspension or denial of cellular services to the offender, legal action or both.   Do not operate in the vicinity of gasoline or diesel‐fuel pumps unless use has been approved and authorized.   Do not operate in locations where medical equipment that the device could interfere with may be in use.   Do not operate in fuel depots, chemical plants, or blasting areas unless use has been approved and authorized.   Use care if operating in the vicinity of protected personal medical devices, i.e., hearing aids and pacemakers.   Operation in the presence of other electronic equipment may cause interference if equipment is incorrectly protected. Follow  recommendations for installation from equipment manufacturers.    UL Installation Instructions    ...
  • Page 3 Revision History    2008 Feb  Released       2008 July  Rev 2 ‐ updates include Firewall functionality, new screen formats.    2009 Sept  Rev 3 ‐ updates include Black case with new power supply connector, Internal/External Serial ports, new  screen format configuration file save & upload, and other functionality revisions.  Removed 882‐HSDP unit  references    2010 Oct  Rev 4 ‐ updates include new screen formats to reflect Firmware Rev 3.05. Updated to include UL  Certification, Instructions and Ratings    2011 Sept  Rev5 ‐ Updated UL ratings, product images throughout.     ...

  • Page 5: Table Of Contents

      TABLE OF CONTENTS        Product Overview ................................  1     Module Identification  ..............................  1     Catalog Part Numbers ..............................  1     Features and Benefits  ..............................  1     External Connections ..............................  1     RS‐232 Serial Port Integration Parameters ........................  3     Primary Antenna ................................  3     Accessories & Options  ..............................  5  ...
  • Page 6       VPN ....................................  3 3     7.1.1 PPTP Client Configuration ............................  3 3     7.1.2 PPTP Server Configuration ...........................  3 4     7.1.3 PPTP Server User Configuration  ...........................  3 4       Serial ....................................  3 5     External Serial  ................................  3 5    ...

  • Page 7: Product Overview

    Product Overview    PRODUCT OVERVIEW  The 882 GSM Series Cellular Data Modem & IP Router from CalAmp is the ideal solution for a wide range of cellular data  network serial and Ethernet connectivity requirements. The 882 GSM Series modems all support packet data services.     The 882‐GPRS supports GPRS data.   The 882‐EDGE supports GSM, GPRS and EDGE data.   The 882‐HSPA supports HSUPA, HSDPA, EDGE and GPRS data.  The 882‐HSPA will automatically be backward compatible to the level of service available from the carrier.  MODULE IDENTIFICATION  The label contains the product part number, serial number, FCC ID and the International Mobile Equipment Identity (IMEI)  numbers. The IMEI number, shown in decimal format, is used by the GSM network to identify valid devices. The IMEI is  used only to identify the device, and has no permanent or semi‐permanent relation to the subscriber.  CATALOG PART NUMBERS    882‐GPRS‐GEN  882‐EDGE‐GEN  882‐HSPA‐GEN, 882‐HSPA‐ATT  FEATURES AND BENEFITS   GPRS Dynamic or Static IP – Carrier Dependent   Tri‐Band UMTS/HSUPA (850/1900/2100) and Quad‐Band GSM/GPRS network support   Data rates up to 7.2 Mbps downlink and 2.0 Mbps uplink for HSPA   Inbound and Outbound Ethernet Routing   Embedded Linux on ARM 9 processor   Internet access and web browsing via Ethernet connector   VPN support   DHCP Server and Inbound port mapping/translation (Port Forwarding)   Modem Domain Names with Dynamic DNS  ...
  • Page 8 Product Overview    Figure 1 882 External Connections    Table 1 – Front Panel Connections  Panel Indicator  Connection  Description  Solid = Higher speed service  SVC TYPE  Service Type  Blinking = Lower speed service  Off = No service  TX/RX  Transmit/Receive  Indication of data transmission or reception activity  DCD  Data Carrier Detect  Indicates modem’s connection on the cellular network  Solid = strong RSSI  Receive Signal Strength Indicator  Blinking = medium  Off = poor or none  Serial  RS‐232  Serial to IP conversion use  RF (SMA)  Antenna  Main RF antenna input  Connector for Diversity or Cellular/GPS combination  AUX (SMA)  Diversity or GPS Antenna  antenna (882‐HSPA only)  Table 2 – Rear Panel Connections  Panel Indicator  Connection  Description  ETHERNET  RJ‐45 Ethernet  Interface for Ethernet connection to devices ...

  • Page 9: Rs-232 Serial Port Integration Parameters

    Product Overview    Panel Indicator  Connection  Description  PWR LED    Power indicator  Molex 43025‐0400   Interface for power plug (9‐28VDC)  PWR Jack  Power – bottom pins  Interface for Input and Output control lines; ODP use only.  I/O – top pins  Interface for SIM card. Your wireless service provider will supply the  SIM CARD  SIM Card socket  SIM card with your wireless service contract.  RS‐232 SERIAL PORT INTEGRATION PARAMETERS  Table 3 provides the serial cable design information to integrate the 882 GSM Series modem into your system. Table 4 gives  the default RS‐232 communication parameters.  Table 3 – Standard RS‐232 DE‐9 Pin out  Table 4 – Default RS‐232 Communication Parameters     Pin  Name  Direction  Description  Bits Per Second  115,200  1  CD  ←  Carrier Detect  Data Bits  8  2  RX ...
  • Page 10 Product Overview    cable lengths are user’s choice and application specific. The AUX antenna connector is installed standard on the 882‐HSPA  modem and can be used for Diversity or True GPS.  The diversity port on the device supports three bands, Cellular (850MHZ), PCS(1900MHZ), and GPS(1575MHZ).  Connect a  dual band cellular antenna to this port to implement RX diversity on the unit and increase receive sensitivity on the cellular  network.  Connect a GPS antenna, with an average gain >‐5dBi, if using the GPS functionality.  If both RX diversity and GPS  are required, install a Cellular/GPS combo antenna.      Page | 4   ...

  • Page 11: Accessories & Options

    Product Overview    ACCESSORIES & OPTIONS  Available accessories and their descriptions are shown in Table 5.  Table 5 – 882 Available Accessories   Accessory/Option  Order Number  Description  ACC‐ANTN‐RBD  4” Rubber Duck Antenna  ACC‐ANTN‐MAG  3” Mag Mount Antenna    ACC‐PWSP‐ML2  110 VAC Input Power    ACC‐PWDC‐MLX  DC Power Cable    ACC‐CABL‐SER  DB‐9 Serial Cable    ACC‐CABL‐ETH  7’ Ethernet cable    Page | 5   ...

  • Page 12: Getting Started

    Getting Started    GETTING STARTED  The 882 GSM Series modems can be configured via HTML web pages or AT commands on the serial port. You will need a  GSM Cellular account and a carrier provided SIM card. For TCP/IP please request a GSM account with Mobile IP and  optionally Static IP or Simple IP (SIP). This is carrier dependent.  The modem is configured with default settings and is ready to be configured via HTML. You may need to activate the  modem with your carrier to start using it. The default settings are programmed for most operations.   PACKAGE CONTENTS   882 Cellular Data Modem    Power Cable   Information Card  INSERTING THE SIM CARD  Before powering up the modem, you should insert the SIM card with the gold side up as shown in Figure 3. Push the card  completely into the slot until it clicks in place.  Figure 3 SIM Insertion    Connect an antenna to the RF connector on the front panel of the 882 modem. Connect the Ethernet cross‐over cable into  the modem’s Ethernet Port and plug the other end into the network port of your PC.  Connect the Power Adapter to the  modem and plug into a proper AC power socket. The Power LED on the panel should activate. The Service LED (SVC TYPE)  and RSSI LED will light green to indicate the modem has finished starting up and is functioning.  LOCAL PC ETHERNET CONFIGURATION  The 882 GSM Series modem is configured via the Internet which automatically allows your computer to obtain the proper  IP address. For Windows XP users, select Start » Control Panel » Network Connections. Right click Local Area Connection  and select Properties to open the configuration dialog box for Local Area Connection. See Figure 4.  Page | 6 ...
  • Page 13 Getting Started    Figure 4 Local PC Network Connections Screen    Find and select Internet Protocol (TCP/IP) from the list and click the Properties to open the TCP/IP configuration window  (shown in Figure 5). Under the General tab, select Obtain an IP address automatically and Obtain DNS server address  automatically. Click OK to complete TCP/IP configuration. Click Close button to complete the computer preparation for the  882 GSM Series modem.  Figure 5 Internet Protocol (TCP/IP) Properties Screen    Page | 7   ...

  • Page 14: Accessing The Modem's Homepage

    Getting Started    ACCESSING THE MODEM’S HOMEPAGE  Start your web browser and enter 192.168.1.50 in the address bar. A login screen should appear, enter the User Name:  admin and the Password: password and click OK to log into the modem’s Home Page (shown in Figure 6).  Figure 6 Configuration Home Page    Page | 8   ...

  • Page 15: Lan

    Getting Started    2.4.1 LAN   IP:  Displays LAN side static IP information for this device (the modem). Note: Once this IP address has been changed  and saved, the browser connection to the device will be lost. To continue configuration, please connect to the  (new) IP address / the address that has been entered and saved.     Subnet Mask:  Displays the LAN side subnet mask for the modem.     MAC Address:  Media Access Control Address. Every Ethernet device (i.e. LAN cards) has a unique serial number hardware or MAC  address to identify each Network Device from all others.  2.4.2 SYSTEM INFORMATION   Date:   Displays the current date and time (UTC) as received from the cellular carrier. The date and time information is  updated at the start of each PPP connection, and then maintained internally until the modem is rebooted. If no  PPP connection has been made this boot cycle, the time display will not be accurate. This is not a user settable  function – it is controlled only by the carrier supplied date and time. Not all carriers support this function.      System Up time:  This timer is listed in seconds, i.e. 1 minute = 60 seconds of up time  ― 1 hour = 3600 seconds  ― 1 day = 86400 seconds  ― 1 year = 31,536,000 seconds     Current Firmware Version:  Displays the current modem firmware version loaded. Please visit www.calamp.com for the latest updates.   ...

  • Page 16: Pptp Client

    Getting Started     PPP IP Address:  The current IP address of the Modem on the cellular network. This address, if public, should be reachable. 10.X.X.X  subnets are not routable from the Internet.     PPP Subnet Mask:  Usually set to 255.255.255.255, but may be different depending on carrier.     PPP P‐t‐P:  The P‐t‐P address is your network access point, it may be possible to ping this address to determine if a PPP IP  Address assigned is routable from the Internet.     Primary DNS:  The Primary DNS server, as assigned by the cellular carrier, when PPP is UP.     Secondary DNS:  The Secondary DNS server, as assigned by the cellular carrier, when PPP is UP.  2.4.4 PPTP CLIENT   Status:  Indicates the status of the PPTP Client interface, usually UP when connected properly. PPTP is the Point‐to‐Point  Tunneling Protocol used to implement a Virtual Private Network (VPN).     IP Address:  The current IP address assigned to the modem by the VPN server.     Subnet Mask:  Usually set to 255.255.255.255, but may be different depending on VPN.     P‐t‐P:  The PPTP P‐t‐P is the LAN address of your VPN server. ...

  • Page 17: Gsm Connection Status

    Getting Started    2.4.6 GSM CONNECTION STATUS   Service Type:  Determines the type of network your device has connected to; GPRS, EDGE, HSDPA, HSUPA, or HSPA. "Check SIM"  will be displayed if the SIM is invalid, missing, or if the PIN needs to be entered.     MDN:  The Mobile Directory Number is the phone number assigned to the SIM card supplied by the carrier. The MDN may  display “NOT AVAILABLE” if the PIN status is disabled or the MDN is unknown.      IMEI:  The International Mobile Equipment Identity is a unique 15‐digit number that serves as the serial number of the  GSM module in the modem.     IMSI:  The International Mobile Subscriber Identity is a unique number which designates the subscriber. This number is  used for provisioning in network elements. The IMSI may display “NOT AVAILABLE” if a SIM card is not detected.     Country:  Country name or code associated with the GSM network.     Carrier:  Cellular provider name or code.     Cell ID:  Network Identifier, this is supplied automatically from the network.     Channel:  Cell Site channel number at which the modem is connected and is useful for the carrier in the event of  troubleshooting.   ...

  • Page 18: Sim Settings

    Getting Started    SIM SETTINGS  One of the key features of GSM is the Subscriber Identity Module (SIM), commonly known as a SIM card. The SIM is a  detachable smart card containing the user's subscription information. This allows the user to retain his or her information  after switching handsets. The SIM has a security feature which, when enabled, will require the user to enter a valid PIN  before the modem will connect to the cellular network.  From the Home page, select SIM Settings from the left navigation panel to confirm the modem recognized the SIM card.  SIM STATUS should read ACCEPTED. PIN STATUS may show the PIN to be DISABLED or ACCEPTED. Refer to Section 3 for  information on changing the PIN and PIN status.  Figure 7 SIM Settings Page    ENABLING PIN SECURITY  As shown in the previous section, the default setting for PIN Security is disabled. Before enabling the PIN Security feature,  make sure you have the PIN number provided by your wireless carrier.   Change the Disable PIN setting from Yes (shown in Figure 7) to NO. Enter your carrier provided PIN into the Current PIN  field. Click SAVE to access the PIN Security Settings (shown in Figure 8).       Page | 12   ...

  • Page 19: Pin Security Options

    SIM Settings    Figure 8 PIN ACCEPTED Security Enabled    The PIN security feature is now enabled. PIN STATUS shows that the PIN has been ACCEPTED. Each time modem power is  cycled, the proper PIN will need to be entered in order for the modem to dial out. Upon restart, the PIN is entered from the  SIM Settings page (shown in Figure 9). The PIN STATUS displays PIN REQUIRED, Enter PIN 3 attempts left.  PIN SECURITY OPTIONS  After PIN security has been enabled, the SIM page will display three options for changing the PIN functionality, Remember  PIN, Disable PIN, or Change PIN. Only one of these options can be changed and saved at a time.   Remember PIN:   Selecting YES will allow the modem to remember the security PIN making it unnecessary to enter the PIN each  time the modem tries to connect to the network. Selecting NO will set the modem to not remember the current  PIN, requiring the user to enter the PIN when requested. Since only the modem remembers the PIN, using the SIM  card in a different modem will require PIN authorization to dial out.     Disable PIN:  Selecting YES will disable the PIN security feature; the current PIN will need to be entered to allow disabling. A  selection of NO indicates that PIN security is enabled.     Change PIN:  Selecting YES will allow the user to change the current PIN to a new one. Selecting NO will not require the user to  change the PIN in the New PIN and Confirm PIN fields. When changing PINs, the user is required to input the  current PIN, the new PIN, and the new PIN again in the fields provided.  After one of the options is changed, click the SAVE button to refresh the page showing the changes.  Page | 13   ...
  • Page 20 Getting Started    Figure 9 SIM Settings for PIN Required    At this point the user has 3 attempts to enter the correct PIN. If the correct PIN is not entered after 3 attempts, an unlock  code or PIN Unblocking Key (PUK) from the service provider will be required before the SIM card is usable again. Figure 10  shows the SIM settings after an incorrect PIN has been entered.  Figure 10 SIM PIN Rejected    Figure 11 shows the SIM page requiring the unlock code to be entered. At this point the user has 10 attempts to enter the  correct unlock code or the SIM card will be rendered unusable.  Page | 14   ...
  • Page 21 SIM Settings    Figure 11 SIM PIN Unlock – Code Required             Page | 15   ...

  • Page 22: Cell Connection

    Cell Connection    CELL CONNECTION  Select Cell Connection from the left navigation pane for user access to the Dial Settings, System Monitor and Dynamic DNS  configuration screens.   DIAL SETTINGS  The Dial Settings tab opens the interface to configure dialing properties for initiating a data call with the cellular provider.   Figure 12 Dial Settings 882‐GPRS/EDGE    Page | 16   ...
  • Page 23 Cell Connection    Figure 13 Dial Settings 882‐HSPA     Auto Connect:  When set to Enable, will allow the modem to automatically dial the connection when the modem is powered.  When set to Disable, the modem will not automatically dial the connection to the cellular provider and will not  attempt to automatically re‐connect when the connection has dropped.     GSM Band (GPRS/EDGE) (Shown in Figure 8):  Selecting USA sets the modem to use the 850/1900MHz GSM band. Selecting Europe sets the modem to use the  900/1800MHz GSM band.     GSM Band (HSPA) (Shown in Figure 9):   This option configures the modem to operate on only the selected bands (as shown in the Band Selections).  CalAmp recommend leaving this on ALL.     ― All: All available bands will be accessible, commonly called autoband (default)  ― WCDMA 2100: Uses the 2100MHz frequency band used by the UMTS/HSDPA networks  ― EGSM: Uses the 900/1800MHz European GSM frequency band  ― ALL GSM: Can use any available GSM band. Europe (900/1800MHz) or USA (850/1900MHz)  ― ALL WCDMA: Can use any available WCDMA band, 850/900/2100 MHz in UMTS/HSDPA networks    Page | 17   ...
  • Page 24 Cell Connection       Carrier APN:  The Access Point Name provided by the cellular provider required to access the network.     Dial Number:   Enter the phone number to initiate a data connection to the cellular provider via PPP. The default dial number is  ATD*99***1#.     User:  Enter the username required by the cellular provider. If a user name is not required by your cellular provider, leave  this field blank. If used in combination with this modem's VPN Server, this username and password will also be valid  on this modem's VPN Server.     Password:  Enter the password required by the cellular provider. If a password is not required by your cellular provider, leave  this field blank. If used in combination with this modem's VPN Server, this username and password will also be valid  on this modem's VPN Server.      Authentication:  Selects the authentication protocol used. If Auto is selected, the LandCell will automatically select a protocol. If  Only Protocols Selected Below is chosen, then the router will only accept requests for the specified protocols.     Authentication Protocols:  If Only Protocols Selected Below is chosen, then these fields are used to specify each Authentication protocol that  router will accept. At least 1 must be selected. If Auto is selected, these choices will be disabled (greyed out).     Dial Status:  Click view to see a log from the last connection attempt. Example:  Starting GSM connect script...    Setting the abort string   ...

  • Page 25: System Monitor

    Cell Connection    sent [LCP ConfAck id=0x0 ]  rcvd [LCP ConfAck id=0x1 ]  rcvd [LCP DiscReq id=0x1 magic=0x10f6f5d4]  rcvd [CHAP Challenge id=0x1 <669a0783bee129685eb6a39512221a2f>, name = "UMTS_CHAP_SRVR"]  Warning ‐ secret file /etc/ppp/chap‐secrets has world and/or group access  No CHAP secret found for authenticating us to UMTS_CHAP_SRVR  sent [CHAP Response id=0x1 <8b429146171077ff07bd81ca79ff846f>, name = "calamp"]  rcvd [CHAP Success id=0x1 ""]  CHAP authentication succeeded  CHAP authentication succeeded  sent [CCP ConfReq id=0x1 ]  sent [IPCP ConfReq id=0x1 ]  rcvd [LCP ProtRej id=0x2 80 fd 01 01 00 0f 1a 04 78 00 18 04 78 00 15 03 2f]  Protocol‐Reject for 'Compression Control Protocol' (0x80fd) received  rcvd [IPCP ConfReq id=0x0]  sent [IPCP ConfNak id=0x0 ]  rcvd [IPCP ConfRej id=0x1 ]  sent [IPCP ConfReq id=0x2 ]  rcvd [IPCP ConfReq id=0x1]  sent [IPCP ConfAck id=0x1]  rcvd [IPCP ConfNak id=0x2 ]  sent [IPCP ConfReq id=0x3 ]  rcvd [IPCP ConfAck id=0x3 ]  Could not determine remote IP address: defaulting to 10.64.64.64  local IP address 32.178.24.53  remote IP address 10.64.64.64  primary DNS address 209.183.33.23  secondary DNS address 209.183.35.23  Script /etc/ppp/ip‐up started (pid 450)  Script /etc/ppp/ip‐up finished (pid 450), status = 0x0  The SAVE button must be pressed for changes to take effect.  SYSTEM MONITOR   Select Cell Connection from the left menu bar. The System Monitor tab allows user access to the configuration of additional  self‐monitoring for the modem to determine when service provider connections may have been terminated.        Page | 19   ...

  • Page 26: Periodic Reset Timer

    Cell Connection    Figure 14 System Monitor Settings    4.2.1 PERIODIC RESET TIMER   Periodic Reset Type:  Sets the Periodic Modem Reset timer to an Interval time, a Scheduled day, or disables it.     Interval Length:  Sets the Periodic Modem Reset time from 15 to 65,535 minutes. The Periodic Reset is disabled when set to 0.  Default is set to 4320 min (approximately 3 days).     Scheduled Time:  Sets the Periodic Modem Reset to occur at the specified time. Select the days of week desired or 'All' for everyday.  Time is specified as Universal Time (UTC). The "home" page displays the current Universal Time. Universal Time is  unaffected by Daylight Savings or other local time adjustments.  Page | 20   ...

  • Page 27: Periodic Ping Settings

    Cell Connection    4.2.2 PERIODIC PING SETTINGS   Destination Address:  User may enter an accessible IP address or URL that will respond to a ping command.     Secondary Address:  User may enter an accessible IP address or URL that will respond to a ping command. This address will be used if  the entered number of consecutive ping failures using the first address is reached.     Periodic Ping Timer:  User may enter an interval in increments of 10 seconds. The modem will ping the destination at that interval. Enter  0 to disable this feature.     Fail Count:  The modem will reset if the number of consecutive ping failures is equal to or greater than this entry and the  secondary address is being used. Otherwise the modem will switch from the first address to the secondary address  for the ping test.  4.2.3 PPP DATA USAGE ESTIMATES  This section tracks the data received from and transmitted to the cellular network. This is a tool that may be used to  estimate network usage. These totals are tracked by the router. Your carrier maintains separate statistics from which your  billing is determined. One way to use this tool is to track usage over a fairly short period of typical usage. The total then can  be extrapolated to estimate longer time periods. This router updates these statistics once approximately every 30 seconds.  Press the Clear button to reset the totals to 0.   Rx Bytes:  The total number of bytes received by the modem from the cell network. All statistics will be cleared automatically  if this count exceeds 1 billion (1,000,000,000).     Rx Packets:  The total number of TCP and UDP packets received by the modem from the cell network.     Rx Errors: ...

  • Page 28: Dynamic Dns

    Cell Connection    The total number of TCP and UDP packets transmitted by the modem to the cell network.     Tx Errors:  The number of corrupted TCP and UDP packets received by the modem that were meant to be transmitted on the  cell network.     Tx Packets Dropped:  The number of TCP and UDP packets received by the modem for transmit to the cell network that were not  accepted. This may occur due to memory or throughput problems.  Press the Clear button to reset the totals to 0.  These totals are NOT cleared by a modem reboot.  DYNAMIC DNS  Dynamic DNS is a system which allows the domain name data of a computer with a varying (dynamic) IP addresses held in a  name server to be updated in real time in order to make it possible to establish connections to that machine without the  need to track the actual IP address themselves at all times. A number of providers offer Dynamic DNS services ("DDNS"),  free or for a charge. For example, a free service provided by No‐IP allows users to setup between one and five host names  on a domain name provided by No‐IP.    No‐IP is the default DNS service; it is the customer’s responsibility to verify other Dynamic DNS services are NOIP  compatible.  Select Cell Connections from the left navigation pane. Select the Dynamic DNS tab to open the Dynamic DNS configuration  page. Dynamic DNS is a system which allows the domain name data of a computer with a varying (dynamic) IP addresses  held in a name server to be updated in real time in order to make it possible to establish connections to that machine  without the need to track the actual IP address themselves at all times. A number of providers offer Dynamic DNS services  ("DDNS"), free or for a charge. For example, a free service provided by NO‐IP allows users to setup between one and five  host names on a domain name provided by NO‐IP.  No‐IP is the default DNS service.  Figure 15 Dynamic DNS Settings    Page | 22   ...

  • Page 29: Dns Configuration

    Cell Connection    4.3.1 DNS CONFIGURATION   Dynamic DNS:  Selecting Enable will allow the modem to provide the selected service dynamic IP address information. Selecting  Disable will stop any IP information from being sent to the selected service.     Dynamic DNS Address:  The internet address to communicate the Dynamic DNS information to.  Default is dynupdate.no‐ip.com.      Port Number:  The port number for the internet address give above.   Default is 8245.      User Account:  The username used when setting up the account.  Used to login to the Dynamic DNS service.     User Password:  The password associated with the username account.     Hostname:  The hostname identified to the Dynamic DNS service. For example http:/test.myserver.com.     Update Interval:  Sets the interval, in minutes (0 to 65,535), the modem will update the Dynamic DNS server of its carrier assigned IP  address.  It is recommended to set this interval as long as necessary. Each update is considered a data call by the  cellular provider and could deplete low usage data plan minutes.  The SAVE button must be pressed for changes to take effect.  Page | 23   ...

  • Page 30: Lan Settings

    LAN Settings    LAN SETTINGS  Select LAN Settings from the left navigation pane for user access to the LAN Settings and MAC filtering configuration  screens.   LAN SETTINGS  Select LAN Settings from the left navigation pane to open the LAN settings configuration page (shown in Figure 16). From  this page the modem’s IP address, DNS settings, DHCP settings, and Remote Administration parameters are configured.  Figure 16 LAN Settings Configuration Page    Page | 24   ...

  • Page 31: Dns Resolving

    LAN Settings    5.1.1 LAN SETTINGS   Ethernet IP Address:  This sets the IP address of this device and is the address used to access the configuration pages. If the IP address  changes you will have to re‐enter the new IP address in your browser to access the configuration pages. The  default IP is 192.168.1.50 and should be changed for security purposes.     Ethernet Subnet Mask:  Sets the subnet mask for the LAN side of the modem to the device.     LAN Masquerade:  When enabled the LandCell masquerades all Ethernet traffic to the LAN.  5.1.2 DNS RESOLVING   DNS Auto:  Selecting Enable will allow the servers set as DNS Server 1 or 2 to automatically resolve domain names to IP  addresses. These servers communicate with name servers by sending DNS queries and heeding DNS responses.  Selecting Disable will not allow DNS Sever 1 or 2 to resolve domain names.     DNS Server 1 IP Address:  The Ethernet IP address of the preferred DNS server. The default address is 192.168.1.50, the same as the LAN  Ethernet IP Address for the modem. If the LAN Ethernet ID Address changes, the DNS Server 1 address will  automatically change to the same.     DNS Server 2 IP Address:  Ethernet address of the alternate DNS server. The default is set to 0.0.0.0.  5.1.3 DHCP CONFIGURATION   DHCP:  Dynamic Host Configuration Protocol; a protocol used by client devices that are connected to the LAN port of this  device to automatically obtain an IP address assigned by this device. Selecting Enable will configure this device to  assign IP addresses to client devices taken from a pool specified by the values entered in DHCP start range and ...

  • Page 32: Remote Administration

    LAN Settings     DHCP Lease Time:  Sets the duration, in seconds, the connected device is allowed to keep the assigned IP address.  In many cases it is  possible for the device to receive the same IP address after the lease time expires.   5.1.4 REMOTE ADMINISTRATION   Web Server Port:  Enter the port number to be used by the web server.      Remote Configure:  Selecting Enable will allow remote access to the modem’s configuration screens through the cellular network  connection. Selecting Disable will shut off the ability to remotely access the modem’s configuration screens.      Incoming Port:   Sets the port number used to remotely configure the modem.     Admin Password:  Sets the password required for remote configuration.     Confirm Password:  Re‐type the Admin Password to confirm the correct spelling.     Friendly IP Address:  Specifies the IP address from which remote administration is permitted. Entering 0.0.0.0 will allow any IP address.  Leave the fifth box blank (after the /) if specifying a specific IP, or 0.0.0.0. A subnet mask may be entered in the  fifth box. The mask indicates how many bits of the IP address to match. This can be a value from 1 to 32.      Apply Friendly IP Address:  Check the box next to a service to allow remote access to the service only from the friendly IP address. Unchecking  the box will allow any IP address access.     ...
  • Page 33 LAN Settings    Figure 17 MAC Filtering Configuration Page     MAC Filtering:  Select Enable to allow MAC filtering; Up to five unique MAC addresses can be allowed to access the network.   Select Disable to stop the MAC filtering functionality.     Allowed MAC Address:  Input MAC address to be allowed access to the network. Up to five addresses may be input.     Comment:  Input name or short description of the device using the allowed MAC address. This field is limited to 32 characters.  Select Clear to remove the MAC address from the list of allowed addresses.  The SAVE button must be pressed for changes to take effect.  Page | 27   ...

  • Page 34: Router

    Router    ROUTER  Select Router from the left navigation pane for user access to Port Forwarding and GRE/Static Routing tabs.   PORT FORWARDING  Port Forwarding is a technique for transmitting and receiving network traffic through a router that involves re‐writing the  source and/or destination IP addresses and usually the TCP/UDP port numbers of IP packets as they pass through. The  various routing configurations will be displayed in the IP mapping table at the bottom of the screen.  Figure 18 Port Forwaring Configuration Page    DMZ is a host on the internal network that has all ports exposed, except those ports forwarded otherwise.      Page | 28   ...

  • Page 35: Dmz Support

    Router    6.1.1 DMZ SUPPORT   DMZ:  When set to Enable, will allow the modem to use DMZ routes using the address set in the Destination IP Address.   When set to Disable, will shut down the DMZ functionality.  The SAVE button must be pressed for changes to take  effect.     Friendly IP Address:  Optionally restricts DMZ access to only the specified IP address. If set to "0.0.0.0", the DMZ is open to all incoming  IP Addresses.     Destination IP Address:  The IP address which has all ports exposed, except ports defined in the Port Forwarding configuration.  The SAVE button must be pressed for changes to take effect.  6.1.2 PORT FORWARDING SUPPORT   Port Forwarding:  When set to Enable, will allow the modem to use the Port Forwarding routes described in the IP mapping table.   When set to Disable, will shut down the Port Forwarding functionality.    The SAVE button must be pressed for changes to take effect.  6.1.3 PORT FORWARDING CONFIGURATION   Map Name:  Sets the Map Name for the IP mapping table at the bottom of the screen. The Map Name can be up to ten  characters in length. Do not use spaces in the character string.      Protocol:  Sets the data protocol as either tcp, udp, or all.      Friendly IP Address:  Specifies an IP address that is allowed to access the modem or a wildcard IP address of 0.0.0.0 that allows all IP  addresses to access the modem. Leave the fifth box blank (after the /) if specifying a specific IP, or 0.0.0.0. A ...

  • Page 36: Gre/Static Routes

    Router       Destination Port:   Sets the Local Area Network port number used when forwarding to the destination IP address.   Once you have completed the entry of the above fields, press the ADD button to save the new entry.   GRE/STATIC ROUTES  Select the GRE/Static Routes tab to open the routing configuration page. The GRE screen is used to add and delete GRE  tunnels. Static routes may be necessary to route desired traffic through a particular tunnel.   Static Routing refers to a manual method used to set up routing between networks. Static route tables are created from the  Routing screen and appear at the bottom of the window.   Figure 19 GRE/Static Routes Configuration Page        Page | 30   ...

  • Page 37: Gre Tunnel Configuration

    Router    6.2.1 GRE TUNNEL CONFIGURATION   Local IP Address:  The local IP address associated with the tunnel.     Remote IP Address:  The remote IP address associated with the tunnel.     Tunnel IP Address:  The IP address assigned to the tunnel interface.  6.2.2 STATIC ROUTES   Route Name:  Sets the alphanumeric identifier of the static route in the Static Route Table.     Destination IP Address:  Routes matching this destination IP address will be routed to the static route defined in the Local IP address field.     IP Subnet Mask:  Sets the subnet mask of the destination network.     Gateway:  Sets ppp (this router's wireless internet connection), pptp (VPN), GRE Tunnel, or the local network IP address for  the gateway to the destination network.     Gateway IP Address:  This is only used if local IP addr was selected for gateway. Enter the address of the local gateway.     Metric:  Enter a value from 1 to 20. The lower the metric value entered, the higher the route priority. ...
  • Page 38 Router      Page | 32   ...

  • Page 39: Vpn

    VPN    VPN  Select VPN from the left navigation pane to display the Point‐to‐Point Tunneling Protocol (PPTP) configuration page. PPTP is  a method to implement a virtual private network (VPN).  Figure 21 VPN Configuration Page    7.1.1 PPTP CLIENT CONFIGURATION   PPTP Client:  Selecting Enable will allow the PPTP functionality. Selecting Disable will shut off PPTP functionality.     Set Default Route to PPTP:  Selecting Enable will route all IP traffic through the PPTP network. Selecting Disable will route only PPTP traffic  through the PPTP network.      Page | 33   ...

  • Page 40: Pptp Server Configuration

    VPN     PPTP Server:  The IP address of the virtual private network server on which to connect.     Username:  The username required by the VPN server.     Password:  The password, associated with the username, required by the VPN server.  The SAVE button must be pressed for changes to take effect.  7.1.2 PPTP SERVER CONFIGURATION   PPTP Server:  Selecting Enable starts the VPN server, and selecting Disable stops it.     Server Local IP:  The IP address that clients will use to communicate with the server after they connect.     Client IP Range:  The pool of IP addresses assigned to clients.     Protocols Allowed:  Selecting a protocol will instruct the VPN server to accept clients who use that protocol. The server will reject  clients using any of the un‐selected protocols.     Encryption:  Selecting 'Use MPPE' will enable Microsoft Point‐to‐Point Encryption for communication between the server and  clients. This option requires the MS‐CHAP or MS‐CHAPv2 protocol.  The SAVE button must be pressed for changes to take effect.  7.1.3 PPTP SERVER USER CONFIGURATION  ...

  • Page 41: Serial

    Serial Port Configuration    SERIAL  Selecting Serial from the left menu bar for access to the External and Internal Serial tabs.  EXTERNAL SERIAL  The External Serial screen is used to configure the RS‐232 Serial Port parameters and Packet Assembler and Dis‐assembler  (PAD) functionality. This acts as a serial to IP (and IP to serial) converter without the need to purchase a separate serial to IP  converter.   Figure 22 External Serial Port Configuration Page    Page | 35   ...
  • Page 42 Serial Port Configuration     Serial Port:  When enabled, the external serial port PAD function can be used. When disabled, no PAD function is available, and  the port is left free, for use by an ODP application.     Show Version on Boot:  When enabled, the router model number and firmware version are transmitted out the serial port at router boot.  Additionally, "OK" is transmitted when router is ready to receive data and when PPP connection is made. When  disabled, these indicators will not be transmitted out the serial port.     Baud Rate:  Sets the baud rate of the serial port. Settings may range from 300 to 115,200 bits per second. The default baud  rate is 115,200 bps.     Inter Character Timeout:  Enter a value from 1 to 65,535 to set the interval between packets being sent.     DTR:  Select to define the Data Terminal Ready behavior. See Table 6 for Value options and their definitions.    Table 6 – DTR Settings  Value  Definition  AT&D0  Ignore DTR.  If in the Online Data State, upon an on‐to‐off transition of DTR, the modem enters Online Command  AT&D1  State and issues an OK result code; the call remains connected. Otherwise, ignore DTR.  If in the Online Data State or Online Command State upon an on‐to‐off transition of DTR, the modem  AT&D2  performs an orderly clear‐down of the call and returns to the command state. Automatic answer is  disabled while DTR remains off.   The modem auto‐dials the default remote station upon an off‐to‐on transition of DTR and enters the  AT&D4  Online Data State. The modem ends the call and enters the command state upon an on‐ to‐off ...

  • Page 43: External Pad Settings

    Serial Port Configuration     DSR:  Sets the Data Set Ready to Always On, On When Available, On When Connected or Always Off. The DSR parameter  determines how the modem controls the state of the Data Set Ready circuit. The default value is Always Off.    ― Always On: DSR is always on.  ― On When Available: DSR is on when the RF signal present and phone registered on network.   ― On When Connected: DSR is on when connected to CDMA.  ― Always Off: DSR is always off.     DCD:  The DCD parameter determines how the modem controls the state of the Carrier Detect circuit and the amber DCD  LED on the front panel. The default value is Connect On.    ― Always On: DCD is always on.  ― Connect On: DCD is on when connected to a remote host.  ― Always Off: DCD is always off.     RI:  The RI parameter determines how the modem controls the state of the Ring Indicator circuit. The default value is  Always Off.    ― Always On: RI is always on.  ― Connect On: RI tracks incoming ring pulse.  ― Always Off: RI is always off.  8.1.1 EXTERNAL PAD SETTINGS  ...
  • Page 44 Serial Port Configuration    Additional note:  The modem is capable of only 1 PAD connection at a time. When a manual client connection is in progress  (atd*xxx.xxx.xxx.xxx), a connection attempt by an incoming client may result in the disabling of the PAD function until the  next device reset.   Pad Protocol:  Sets the data protocol of the PAD to tcp or udp data. If you have set PAD Mode as server you can choose either to  support either type of client.     Incoming Friendly IP Address:  Sets the IP address of the device using the PAD functionality.     Server Session Closed On:  This is only available if PAD mode is Server. This option selects under which condition the server will terminate an  established connection. The default value is New Client.    ― New Client: If a different client attempts to connect, it will be successful and the current client will be forcibly  disconnected, without any warning. Otherwise, the current client remains connected indefinitely.     ― Timeout: A new client will be accepted only after a specified timeout. The duration of the timeout is specified  by the Inactivity timeout, or the Hard timeout, or a combination of both.      Server Inactivity Timeout:  Time after which the current connection with Client will be terminated without warning. This time starts over  again each time the Client sends data to the server. This parameter is ignored if the session closes on New Client. If  PAD protocol is tcp, the timeout is specified in minutes. If udp, the timeout is specified in seconds. The valid range  for either is 1‐65535. 0 will disable this timer.      Server Hard Timeout:   Time after which the current connection with Client will be terminated without warning. This is a fixed time from  the initial connection, no matter how much or how often the Client sends data to the server. This parameter is  ignored if the session closes on New Client. If PAD protocol is tcp, the timeout is specified in minutes. If udp, the  timeout is specified in seconds. The valid range for either is 1‐65535. 0 will disable this timer.   Note: If both Inactivity Timeout and Hard Timeout are enabled, (neither is 0), then a client session will be terminated when ...

  • Page 45: Internal Serial

    Serial Port Configuration       TCP Client Keep Alive:  When in client mode and enabled, TCP Keep Alive packets will be sent from the client to the server periodically in  order to detect a broken connection. The modem will automatically try to re‐establish the connection if necessary.  Changing this setting will affect the use of TCP Keep Alive on the next client session. It will not affect an existing  session.     TCP Client Keep Alive Time:  Time in seconds between keep alive cycles. A keep alive cycle will consist of one or more keep alive probes  separated by the keep alive interval.     TCP Client Keep Alive Probes:  Number of keep alive packets that must fail before connection is considered closed.     TCP Client Keep Alive Intvl:  Time in seconds after which a keep alive packet is considered to be failed (if not acknowledged). Another packet is  sent at this time if TCP Client Keep Alive Probes limit has not been reached.     PAD Log:  When enabled, as data passes through the PAD, a copy is stored in a log file located on the modem at  /tmp/padlog. The log will stop saving data when full and data is lost at modem reset.  The SAVE button must be pressed for changes to take effect.  INTERNAL SERIAL   Select Serial from the left navigation page. Select the Internal Serial tab to open the serial port and PAD settings page. The  Internal Serial screen is used to configure the internal RS‐232 Serial Port parameters and Packet Assembler and Dis‐ assembler (PAD) functionality.  The PAD feature allows requests that come in on a specific port to be forwarded to the  internal serial port.       Page | 39   ...

  • Page 46: Serial Port Configuration

    Serial Port Configuration    Figure 23 Internal Serial Port Configuration Page    8.2.1 SERIAL PORT CONFIGURATION   Baud Rate:  Sets the baud rate of the serial port. Settings may range from 300 to 115,200 bits per second. The default baud  rate is 115,200 bps.  8.2.2 PAD SETTINGS   Remote IP Address:  Sets the IP address of the device using the PAD functionality.     Remote Port:  Sets the port number used by the remote device to accept requests from the LandCell.     Local Port:  Sets the port number used by the LandCell to accept requests from the remote device.     PAD Mode:  Select buttons to set the PAD mode of the LandCell as a Server or Client.       Pad Protocol:  Sets the data protocol of the PAD to TCP or UDP data.     TCP Client Keep Alive:  When in client mode and enabled, TCP Keep Alive packets will be sent from the client to the server periodically in  order to detect a broken connection. The modem will automatically try to re‐establish the connection if necessary.  Page | 40   ...
  • Page 47 Serial Port Configuration    Changing this setting will affect the use of TCP Keep Alive on the next client session. It will not affect an existing  session. When this option is enabled, the timing and number of Keep Alive attempts is controlled by parameters  defined on the External Serial page. It is not possible to have different timing settings for each serial port.     PAD Log:  If enabled, a log of the data passed through the modem is saved at /tmp/intpadlog. The log will stop saving data  when full and data is lost at modem reset.  The SAVE button must be pressed for changes to take effect.  Page | 41   ...

  • Page 48: Diagnostics

    Diagnostics    DIAGNOSTICS  Select Diagnostics from the left menu bar.   LOGGING   The Logging page provides a way to capture the current status log of the modem. Such a log may be useful to CalAmp  Technical Services personnel to help resolve operational problems.  Figure 24 Diagnostic Logging Page    9.1.1 CURRENT FIRMWARE INFORMATION   Version:  Displays the modem firmware version currently loaded in the unit.     Kernel Date:  Displays the date of the operating system kernel the unit is running.  9.1.2 LOGGING SETTINGS   Auto‐Logging:  Selecting Enable and pressing Save will enable the logging capability which saves periodic and event driven logs to  permanent memory. Technical Services personnel may find such logs useful in analyzing field issues. Selecting  Disable and pressing Save will disable the logging capability. This is the default setting. To make best use of  available memory it is recommended to only enable the logging capability if it is necessary to help diagnose an  issue.  Page | 42   ...

  • Page 49: Log File Actions

    Diagnostics    9.1.3 LOG FILE ACTIONS   Store in modem:  Selecting Store in Modem and pressing Go will create a current status log, and overwrite any previously saved log.  This action will save a log even if auto‐logging is disabled. It is best to save the log immediately following the  adverse event, and before any reboot. This log will contain only information collected since the most recent reboot  of the device.     Display:  Selecting Display and pressing Go will display a previously stored log directly to the web browser. You can use your  mouse to select the text, copy it, and paste it into a text editor to save the log on your computer.     TFTP to Server:  Selecting TFTP to Server and pressing Go will initiate a transfer of a previously saved log file to a specified IP  address using the TFTP protocol. In order for the transfer to be successful, a reachable IP address must be entered  under TFTP Server IP and the computer at that IP address must be running a TFTP Server program. Many free TFTP  Servers are available for download over the internet. Note that TFTP is different than FTP.     TFTP Server IP:  When selecting TFTP to Server and pressing Go a valid and reachable IP address must be entered here in order to  complete the transfer of the saved log file using the TFTP protocol. In order for the transfer to be successful, a  reachable IP address must be entered under TFTP Server IP and the computer at that IP address must be running a  TFTP Server program. Many free TFTP Servers are available for download over the internet. Note that TFTP is  different than FTP.  9.1.4 USB FLASH DRIVE   Unmount:   Remove a flash drive plugged into the USB port. This drive is mounted at /mnt/flash (for ODP use only).    Page | 43   ...

  • Page 50: O Discretes

    Discrete I/O    10 I/O DISCRETES   The I/O Discretes screen is used to configure the I/O Discretes parameters to permit automated and/or remote monitoring  and control of the I/O Discretes. Each modem is equipped with 1 input discrete and 1 output discrete interfaced to the top  two pins on the 4 pin molex power connector. Refer to the users manual for diagram and electrical specifications.  Figure 25 I/O Discretes Configuration Page    10.1.1 DISCRETE INPUT CONFIGURATION   Input 1 Status:  This displays the status of the discrete input as sensed by the modem firmware.     Input Function:  This allows selection of the possible automated actions based on the input status.    Reset Modem if Grnd – If the modem senses the input as “Ground”, the modem will be fully reset.  This  signal is debounced for approximately 1 second before action is taken.  This setting is a “safe” choice  without an external device, as the modem contains a pull‐up resistor and the signal will be held to “Not  Ground” if not driven by an external device.    Reset Modem if Not Ground – If the modem senses the input as “Not Ground”, the modem will be fully  reset.  This signal is debounced for approximately 1 second before action is taken.  This setting should only  be used if a external device is used to normally drive this input to Ground.  The modem will continuously  reset if the external device is not present.    Page | 44   ...
  • Page 51 Discrete I/O  Control Output – This is the default setting. The discrete input can be used to control the discrete output.   Refer to the next control (Output Will Be) for more information.    Send UDP Packet – The modem can be configured to send a UDP packet periodically and/or whenever the  input status changes. The packet includes the modem ESN (or IMEI) and the current status of the input and  the output.     Discrete Output Will Be:  This field is enabled only if “Control Output” is selected for Input Function.    Same as Input – When selected, the output discrete will be driven by the modem to the same state as  currently sensed for the input discrete. Debounce of the input discrete will delay a change in the output  discrete by approximately 1 second.    Opposite of Input ‐ When selected, the output discrete will be driven by the modem to the opposite state as  currently sensed for the input discrete. Debounce of the input discrete will delay a change in the output  discrete by approximately 1 second.     UDP Send IP Address:  This field is enabled only if “Send UDP Packet” has been selected for “Input Function”. Enter a visible IP address  here to receive periodic and on change notifications of Discrete I/O status. The format of the notification is  discussed below under “UDP Notification Format”.     Destination Port:  This field is enabled only if “Send UDP Packet” has been selected for “Input Function”. Enter the port number at  the above IP Address that is ready to receive the notifications. Make sure the receiver’s firewall is set appropriately  to allow the UDP packet to reach the specified port.     On Change, and Every:  This field is enabled only if “Send UDP Packet” has been selected for “Input Function”, or one of the options for  “Send SMS” has been chosen. Enter the time in minutes for which a periodic status update is desired. If  notification is only wanted when the input changes status, enter “0” in this field. Be aware that your carrier’s text  message rates may apply for each message initiated by the modem.  SMS options are only available on 882‐GPRS and 882‐EDGE modems.   Send SMS: ...

  • Page 52: Discrete Output Configuration

    Discrete I/O       SMS Text on Ground:  This field is enabled only if a “Send SMS” option has been checked. Enter a message of up to 64 characters to be  sent in an SMS when the Input Discrete changes to “Ground”, and periodically (if the input is “Ground”) if the On  Change, and Every field is not 0.     SMS Text on Not Ground:  This field is enabled only if a “Send SMS” option has been checked. Enter a message of up to 64 characters to be  sent in an SMS when the Input Discrete changes to “Not Ground”, and periodically (if the input is “Not Ground”) if  the On Change, and Every field is not 0.     UDP Notification Format:  The notification format has 4 fields. Each field is separated by a comma (,) and the message is terminated with a  semicolon (;). The format is:    ― I/O Update, ID:<ESN or IMEI>, Input 1:<value>, Output 1:<value>;  ― I/O Update – the ASCII characters I/O Update (space between O and U)  ― ID:<ESN or IMEI> ‐ the ASCII characters ID: followed by the cell module ESN or IMEI.  For example –  ID:608AE977  ― Input 1:<value> ‐ the ASCII characters Input 1: (space between t and 1) followed by the value Ground, or  Not_Ground  ― Output 1:<value> ‐ the ASCII characters Output 1: (space between t and 1) followed by the value Ground, or  Not_Ground     Full Example:  I/O Update, ID:608AE977, Input 1:Ground, Output 1:Not_Ground;  10.1.2 DISCRETE OUTPUT CONFIGURATION   Output 1 Status: ...
  • Page 53 Discrete I/O  d) Receive TCP Packet – When chosen, the output can be controlled via the reception of a TCP packet in the  format described below. Valid packets are acknowledged by a return TCP packet with text formatted as  described in the Discrete Input Configuration Section.    e) Receive SMS – The “Receive SMS” option is only available on 882‐GPRS and 882‐EDGE modems. When chosen,  the output can be controlled via the reception of short (text) messages containing the characters specified in  the fields “SMS Text For (and Not) Ground”. Be aware that your carrier’s text message rates may apply for  each message received by the modem. The carrier delivers SMS to the modem even when this choice is not  active.  This can cause its mailbox to fill up with unread messages. When this choice is enabled, the modem  periodically deletes SMS messages to make room for new ones. As a result, when enabling Receive SMS, the  mailbox may be full. Within a few minutes any existing messages will be processed and deleted.     Set To Ground – This will set the output to “Ground” immediately. This disables automated control of the  output (settings a‐e).    g) Set To Not Ground – This will set the output to “Not Ground” immediately. This disables automated control of  the output (settings a‐e).     Incoming TCP IP Address:  This field is enabled only if “Receive TCP Packet” has been selected for “Output Function”. If desired, enter a  specific IP address (with subnet mask if desired) from which all valid requests must originate. Leave the subnet  mask field blank to match only the IP address specified. If the IP address varies, or there is no desire to validate the  source, enter 0.0.0.0, which will cause the modem to accept the connection from any IP address.     Incoming Port:  This field is enabled only if “Receive TCP Packet” has been selected for “Output Function”; Enter the destination  port number specified by the IP Address that will be sending the TCP data. This field is mandatory for use with  “Receive TCP Packet”.     ID Verification:  This field is enabled only if “Receive TCP Packet” has been selected for “Output Function”; When Enabled, a  received TCP packet will be scanned to ensure it contains the ESN (or IMEI) of the modem before the requested  output setting is applied. This check is not performed if the setting is disabled.   SMS options are only available on 882‐GPRS and 882‐EDGE modems. ...
  • Page 54 Discrete I/O     TCP Control Packet Format:  The control packet format has 3 fields. Each field is separated by a comma (,) and the message is terminated with a  semicolon (;). The format is:    ― I/O Update, ID:<ESN or IMEI>, Output 1:<value>;  ― I/O Update – the ASCII characters I/O Update (space between O and U)  ― ID:<ESN or IMEI> ‐ the ASCII characters ID: followed by the cell module ESN or IMEI.  For example –  ID:608AE977. The <ESN or IMEI> is not required if ID verification is disabled.  However, a minimum of “ID:,” is  required with ID verification disabled.  ― Output 1:<value> ‐ the ASCII characters Output 1: (space between t and 1) followed by the value Ground, or  Not_Ground     Full Example:  I/O Update, ID:608AE977, Output 1:Not_Ground;    This is acceptable if ID verification is disabled:  I/O Update, ID:, Output 1:Ground;  Page | 48   ...

  • Page 55: Location

    Location Settings  11 LOCATION   The Location page displays the ESN or IMEI as applicable, latitude, and longitude associated with the LandCell. It also allows  for configuration of the GPS fix type, a remote destination to send data, and an interval defining how often to send that  data.  Figure 26 Location Configuration Page    11.1.1 LOCATION DATA   ESN:  The Electronic Serial Number (see Provisioning page for more details).     Latitude:  The last reported latitude of the LandCell in degrees/minutes/seconds.     Longitude:  The last reported longitude of the LandCell in degrees/minutes/seconds.  11.1.2 GPS REPORTING SETTINGS   GPS Type:  Sets the GPS fix type. If True GPS is used, the cell module determines the GPS coordinates by itself. If available,  Assisted GPS can be selected. The cell module will use a Position Determination Entity located at the GPS IP  Address and Port to determine its location.     GPS IP Address:  Sets the IP address used in Assisted GPS.  Page | 49   ...
  • Page 56 Location Settings     GPS Port:  Sets the port number used in Assisted GPS.     Destination IP Address:  Sets the IP address to which UDP packets are sent with the GPS information.     Destination Port:  Sets the port to which the GPS information is sent.     Report Interval:  Sets how often GPS information is reported. Setting to 0 disables sending of GPS information to Destination IP and  Port.  Page | 50   ...

  • Page 57: Firmware Update

      12 FIRMWARE UPDATE  Select Firmware Update from the left navigation page to open the firmware update page. When newer versions of the  modem firmware become available, the user can download the proper file from the CalAmp web site and manually update  the unit.  Figure 27 Firmware Update Page    12.1.1 CURRENT FIRMWARE INFORMATION   Version:  Displays the modem firmware version currently loaded in the unit.     Kernel Date:  Displays the date of the operating system kernel the unit is running  12.1.2 UPLOAD NEW FIRMWARE   File:  Enter the name of the update file for your device model. Alternatively, you may browse to the file location. The  update can be done remotely if Remote Administration is enabled.  The update file names are:   upgradegprs.tar.gz for the 822‐GPRS modem.   upgradeedge.tar.gz for the 822‐EDGE modem.   upgradehsdp.tar.gz for the 882‐HSDP modem.   upgradehspa.tar.gz for the 882‐HSPA modem.    Page | 51   ...

  • Page 58: Configuration File

       Progress:  Displays the update progress after the Save button has been pressed.  After selecting the firmware upgrade filename above, press the Upload button to begin the firmware upgrade process.  12.1.3 CONFIGURATION FILE   File:  Field to input the uploaded configuration file to the modem.  The Browse button can be used to locate the file in a  specific folder. The file to be uploaded must be named config.xml. If multiple files need to be maintained, it is  recommended that separate directories be used. The update can be done remotely if Remote Administration is  enabled.  After selecting the firmware configuration filename above, press the Upload button to begin the configuration loading  process.   Save:  Returns a link to the configuration file on the unit. Right‐click the link and select "Save Target As..." to save the file.  The link page refreshes after 15 seconds. It is recommended to use the specified filename to save the file. If  multiple files need to be maintained, it is recommended to use directory paths to separate the files.       Page | 52   ...

  • Page 59: Product Specifications

      13 PRODUCT SPECIFICATIONS  Product specifications are subject to change without notice.  13.1 GENERAL SPECIFICATIONS    Interface Connectors  RS‐232 DE‐9S Connector (DCE) 10/100 Base‐T Full Duplex  USB Host Controller  Power Connector I/O  Power Connector  Molex Micro‐Fit, 4 pin, PN:43045‐0400 LED Indicators  SVC‐TYPE, TX/RX, DCD, RSSI Antenna Interface  SMA female   Size  5.60 x 3.11 x 1.71 in. Weight  9.0 oz.  Power Input  9.0 – 28VDC 1.8 W; 150 mA @ 12 VDC (average idle) 9.0 – 28VDC 4.7 W; 390 mA @ 12 VDC (peak active 882‐GPRS)  9.0 – 28VDC 7.5 W; 625 mA @ 12 VDC (peak active 882‐EDGE)  9.0 – 28VDC 7.0 W; 590 mA @ 12 VDC (peak active 882‐HSPA)  Input Pin  Drive with open collector or open drain, internal 18k ohm pull up to 3.3VDC  Output Pin  Open collector with series 0 ohm resistor as fuse. Maximum TX Power  GSM: +33 dBm min. / +30 dBm min (1900MHz) Rx Sensitivity  GSM: > ‐108 dBm typical, ‐102 dBm min Frequencies  Cellular: TX: 824‐849 MHz; Rx:  869‐894 MHz PCS: TX: 1850‐1910 MHz; Rx: 1930‐1990 MHz  Temperature  Operating: ‐30°C to +75°C (‐22° to 167°F); Storage:    ‐40°C to +85°C (‐40° to 185°F) Note: RF performance of the cell module may be limited above 60°C. ...

  • Page 60: Mechanical Specifications

      USL, CNL – Information Technology Equipment for use in Hazardous Locations, Class I, Div 2, Groups A, B, C, D, using Class 2  Power Supply.  See Table 7 below for UL Ratings.  Table 7 – UL Ratings  Maximum Rated Operating Model  Description  Ratings  Ambient Temperature  Temperature Code  9‐28 VDC, 882‐GPRS  GSM Data Modem/Router  50°C  T6  15W @ 12VDC Class 2  9‐28 VDC, 882‐EDGE  GSM Data Modem/Router  50°C  T6  15W @ 12VDC Class 2  9‐28 VDC, 882‐HSPA  GSM Data Modem/Router  50°C  T4A  15W @ 12VDC Class 2  13.2 MECHANICAL SPECIFICATIONS  The following section describes in detail the exterior dimensions of the 882 GSM Series modems and how to utilize the  mounting flanges to secure the modem to any surface, which can be drilled for such a purpose. The drawings may be used  as layout reference, but it is advised that a physical comparison be made to the modem before proceeding with the  mounting process.        Page | 54   ...

  • Page 61: Abbreviations

      14 ABBREVIATIONS    Abbreviation   Description   APN  Access Point Name  CSD  Circuit Switched Data  CTS   Clear to Send   DCD  Data Carrier Detect  DCE  Data Communication Equipment  DTE  Data Terminal Equipment  IMEI  International Mobile Equipment Identity  EDGE  Enhanced Data rates for Global Evolution  GPRS   General Packet Radio Service   GPS  Global Positioning System  GSM  Global System for Mobile communication  HSDPA  High‐Speed Downlink Packet Access  LED  Light Emitting Diode  ME  Mobile Equipment  MS  Mobile Station  OTA  Over the Air  PDP  Packet Data Protocol  PPP ...

  • Page 62: Service And Support

      15 SERVICE AND SUPPORT  Product Warranty, RMA and Contact Information  CalAmp guarantees that every 882 GSM Series Cellular Modem will be free from physical defects in material and  workmanship for one (1) year from the date of purchase when used within the limits set forth in the Specifications section  of this manual.   The manufacturer's warranty statement is available in Appendix 1. If the product proves defective during the warranty  period, contact CalAmp Customer Service to obtain a Return Material Authorization (RMA).   RMA Request/Contact Customer Service  CalAmp   299 Johnson Avenue, Suite 110   Waseca, MN 56093  Tel: 507‐833‐8819 ext. 6707   Fax: 507‐833‐6748  BE SURE TO HAVE THE EQUIPMENT MODEL AND SERIAL NUMBER, AND BILLING AND SHIPPING ADDRESSES ON HAND  WHEN CALLING.   When returning a product, mark the RMA clearly on the outside of the package. Include a complete description of the  problem and the name and telephone number of a contact person. RETURN REQUESTS WILL NOT BE PROCESSED WITHOUT  THIS INFORMATION.  For units in warranty, customers are responsible for shipping charges to CalAmp. For units returned out of warranty,  customers are responsible for all shipping charges. Return shipping instructions are the responsibility of the customer.  Product Documentation  CalAmp reserves the right to update its products, software, or documentation without obligation to notify any individual or  entity. Product updates may result in differences between the information provided in this manual and the product  shipped. For the most current product documentation, visit www.calamp.com for datasheets, programming software and  user manuals.   Technical Support  CalAmp  299 Johnson Avenue, Suite 110   Waseca, MN 56093  Tel: 507‐833‐8819  E‐mail: wngsupport@calamp.com  Page | 56   ...

  • Page 63: Appendix A - Warranty Statement

      APPENDIX A – WARRANTY STATEMENT  CalAmp warrants to the original purchaser for use ("Buyer") that data telemetry products manufactured by Dataradio  ("Products") are free from defects in material and workmanship and will conform to published technical specifications for a  period of, except as noted below, one (1) year from the date of shipment to Buyer. CalAmp makes no warranty with respect  to any equipment not manufactured by Dataradio, and any such equipment shall carry the original equipment  manufacturer's warranty only. CalAmp further makes no warranty as to and specifically disclaims liability for, availability,  range, coverage, grade of service or operation of the repeater system provided by the carrier or repeater operator. Any  return shipping charges for third party equipment to their respective repair facilities are chargeable and will be passed on  to the Buyer.  If any Product fails to meet the warranty set forth above during the applicable warranty period and is returned to a location  designated by CalAmp. CalAmp, at its option, shall either repair or replace such defective Product, directly or through an  authorized service agent, within thirty (30) days of receipt of same. No Products may be returned without prior  authorization from CalAmp. Any repaired or replaced Products shall be warranted for the remainder of the original  warranty period. Buyer shall pay all shipping charges, handling charges, fees and duties for returning defective Products to  CalAmp or authorized service agent. CalAmp will pay the return shipping charges if the Product is repaired or replaced  under warranty, exclusive of fees and duties. Repair or replacement of defective Products as set forth in this paragraph  fulfills any and all warranty obligations on the part of CalAmp.  This warranty is void and DRL shall not be obligated to replace or repair any Products if (i) the Product has been used in  other than its normal and customary manner; (ii) the Product has been subject to misuse, accident, neglect or damage or  has been used other than with CalAmp approved accessories and equipment; (iii) unauthorized alteration or repairs have  been made or unapproved parts have been used in or with the Product; or (iv) Buyer failed to notify CalAmp or authorized  service agent of the defect during the applicable warranty period. DRL is the final arbiter of such claims.   THE AFORESAID WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED AND IMPLIED, INCLUDING BUT NOT  LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. DRL AND BUYER  AGREE THAT BUYER'S EXCLUSIVE REMEDY FOR ANY BREACH OF ANY OF SAID WARRANTIES IT AS SET FORTH ABOVE. BUYER  AGREES THAT IN NO EVENT SHALL DRL BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, SPECIAL, INDIRECT OR EXEMPLARY  DAMAGES WHETHER ON THE BASIS OF NEGLIGENCE, STRICT LIABILITY OR OTHERWISE. The purpose of the exclusive  remedies set forth above shall be to provide Buyer with repair or replacement of non‐complying Products in the manner  provided above. These exclusive remedies shall not be deemed to have failed of their essential purpose so long as DRL is  willing and able to repair or replace non‐complying Products in the manner set forth above.  This warranty applies to all Products sold worldwide. Some states do not allow limitations on implied warranties so the  above limitations may not be applicable. You may also have other rights, which vary from state to state.  EXCEPTIONS  THIRTY DAY:    Tuning and adjustment of telemetry radios   NO WARRANTY:     Fuses, lamps and other expendable parts   ...

  • Page 64: Appendix 2 - Ce Declaration Of Conformity

      APPENDIX 2 – CE DECLARATION OF CONFORMITY     ...
