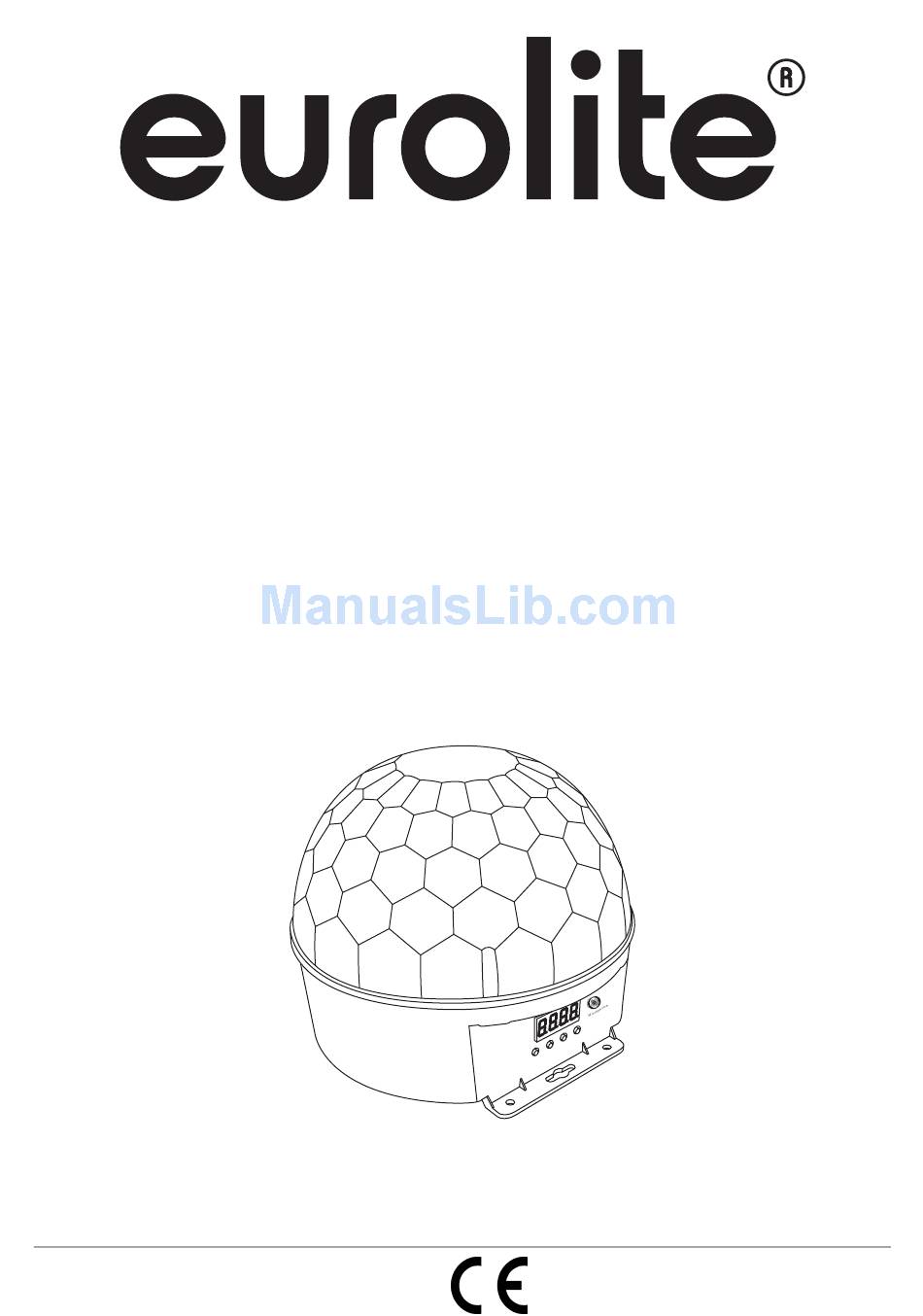

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED BC-5 Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918805 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00072814.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BC-5 Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Installation
LED Display mit Bedientasten Mikrofon Empfindlichkeitsregler an der Unterseite des Gerätes zu finden INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. -
Page 8: Traversenmontage
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. -
Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED BC-5 Strahleneffektes befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Page 10: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED BC-5 Strahleneffekt den Betrieb auf. Das Gerät hat zwei Betriebsarten. Es kann entweder im Stand Alone-Betrieb über das Control Board oder im DMX-gesteuerten Modus über ein DMX-Lichtsteuegerät betrieben werden. -
Page 11: Dmx-Gesteuerter Betrieb
Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED BC-5 Strahleneffekt korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. -
Page 12: Reinigung Und Wartung
Steuerkanal 2 - LED-Effekte Wert Eigenschaft 000 - 005 Dimmer 006 - 050 Farbwechsel 051 - 105 Überblenden 101 - 150 Farbwechsel + Strobe 151 - 200 Überblenden 201 - 255 Überblenden + Strobe Steuerkanal 3 - Geschwindigkeit Wert Eigenschaft 000 - 255 Zunehmende Geschwindigkeit Steuerkanal 4 - Weiß... -
Page 13: Sicherungswechsel
180 x 178 x 160 mm Gewicht: 1 kg Zubehör: Best.-Nr. EUROLITE TH-50 Theaterhaken, silber 58000650 Sicherungsseil 3x600mm bis 5kg, silber 58010310 EUROLITE Softbag Größe M, schwarz 30130500 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 19.12.2012 © 13/24 00072814.DOC, Version 1.0... -
Page 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BC-5 Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 15 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 17: Description Of The Device
DESCRIPTION OF THE DEVICE Features Spectacular mirror ball effects • Clear, faceted surface provides for unique beam effects • Equipped with 5 x 3 W LEDs • 10 to 50 half-rotations per minute produce circular light plays • Operable in stand-alone mode or via DMX interface •... -
Page 18: Installation
INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 19: Mounting On A Trussing System
Always install the device via all fixation holes. Do only use appropriate screws and make sure that the screws are properly connected with the ground. Procedure: Step 1: On the baseplate, there are holes for the installation. Step 2: Hold the baseplate onto the location where the device is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. -
Page 20: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED BC-5 Beam Effect you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 21: Stand Alone Operation
The device features a built-in microphone and a rotary control on the rear panel to adjust the sound sensitivity. Stand Alone operation In the Stand Alone mode, the LED BC-5 Beam Effect can be used without controller. Disconnect the LED BC-5 Beam Effect from the controller. Control Board The Control Board offers several features: you can e. -
Page 22: Dmx-Protocol
If several LED BC-5 Beam Effects are addressed similarly, they will work synchronically. Press the MODE-button and the UP/DOWN-buttons for setting the desired starting address. Now you can start operating the LED BC-5 Beam Effect via your lighting controller. DMX-protocol... -
Page 23: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Page 24: Technical Specifications
Dimensions (LxWxH): 180 x 178 x 160 mm Weight: 1 kg Accessories: No.: EUROLITE TH-50 Theatre hook, silver 58000650 Safety bond 3x600mm up to 5kg, silver 58010310 EUROLITE Softbag size M, black 30130500 Please note: Every information is subject to change without prior notice. 19.12.2012 ©...
