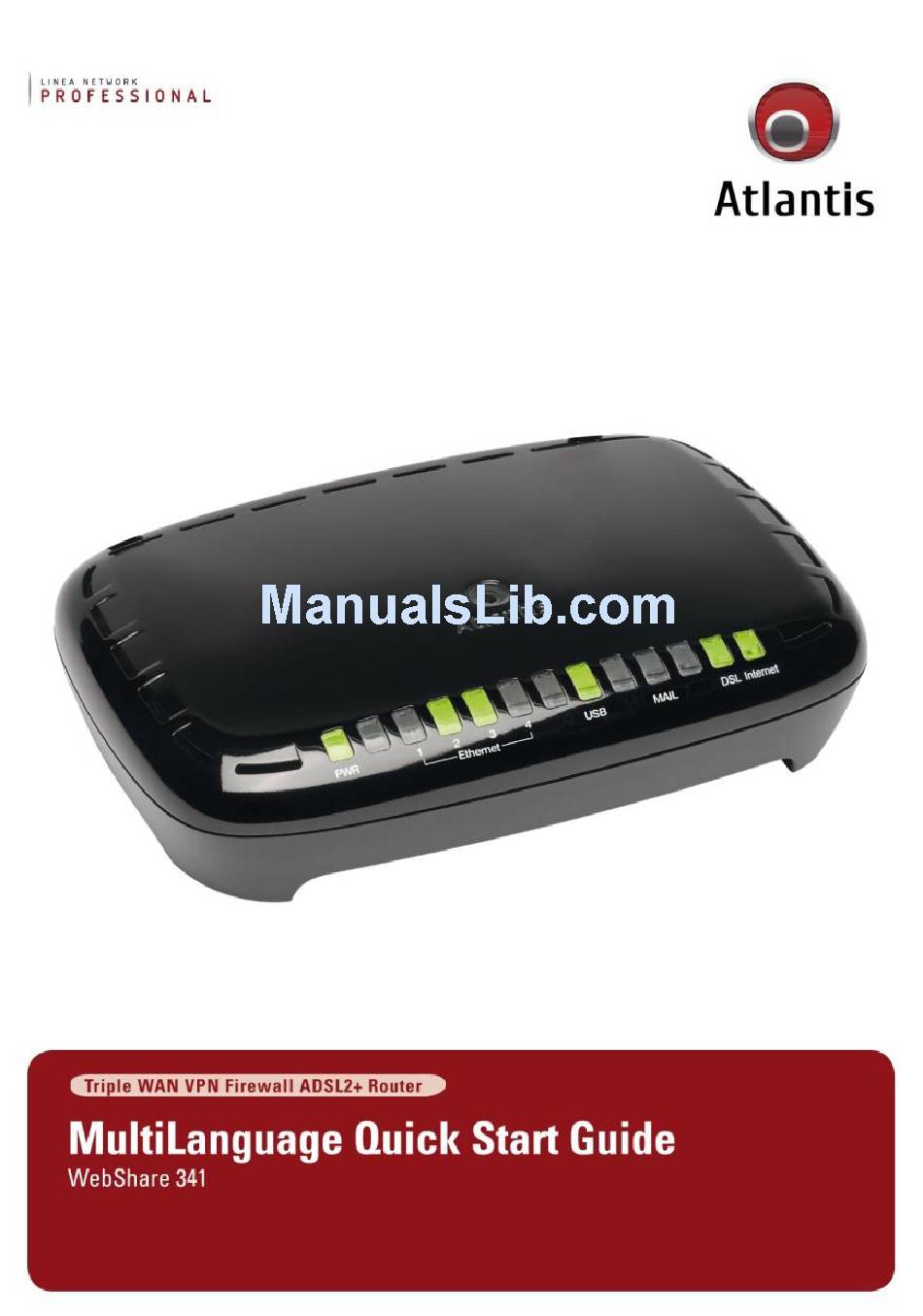

Atlantis Webshare 341 Quick Start Manual

Triple wan vpn firewall adsl2+ router
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Webshare 341 and is the answer not in the manual?

Questions and answers

Related Manuals for Atlantis Webshare 341

Summary of Contents for Atlantis Webshare 341

  • Page 2 Fast-Swap Garantie gedeckt. Für weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis- land.com. ESPAÑOL Este producto està cubierto de garantía Atlantis Fast-Swap por 2 años. Para una información más detallada, se refiera por favor al Web site www.atlantis- land.com.

  • Page 3: Table Of Contents

    Configurazione del PC in Windows Vista ............23 Configurazione del PC in Windows 7 ............... 24 Configurazione del PC in MAC OS ..............24 2. Configurazione del WebShare 341 ..............25 2.1 Parametri di abbonamento ............... 25 2.2 Configurazione Tramite WEB ..............26 2.3 Configurazione Single WAN ADSL ..............
  • Page 4 Configuring PC (WindowsXP) ............... 54 Configuring PC (Windows Vista) ..............54 Configuring PC (Windows 7) ................ 55 2. Configuring WebShare 341 ................55 2.1 DSL parameters ..................55 2.2 Browser configuration ................56 2.3 Single WAN ADSL Configuration ..............58 PPPoE/PPPoA ..................
  • Page 5 A02-RAU341 (v1.0)_GX01 (v1.00 November 2010)
  • Page 6 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 7 Con la presente Atlantis SpA dichiara che questo apparato soddisfa tutti i requisiti applicabili alla tipologia del prodotto e richiesti dalla regolamentazione delle telecomunicazioni secondo direttiva R&TTE 99/5/CE tramite l’utilizzo delle norme pubblicate nella gazzetta ufficiale della comunità Europea. La dichiarazione di conformità...
  • Page 8 NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE Non usare il dispositivo in un luogo in cui ci siano condizioni di alte ...
  • Page 9 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Il logo WEEE ( ) posto sull’etichetta di prodotto...
  • Page 10 (Fast Swap, On Site e On Center) è opportuno provvedere alla registrazione dello stesso sul sito www.atlantis- land.com entro e non oltre 15 giorni dalla data di acquisto. La mancata registrazione entro il termine di sopra farà si che il prodotto sia coperto...

  • Page 11: Panoramica Di Prodotto

    Inoltre una porta Ethernet è configurabile come porta WAN di backup cui collegare un dispositivo di connettività ulteriore. Grazie alla versatilità offerta da WebShare 341 con le sue 3 interfacce WAN (2 delle quali attive, una in modalità principale e l’altra in modalità...

  • Page 12: Requisiti Di Sistema

    Un browser WEB quali Internet Explorer 5.0 o superiore, Netscape Navigator  6.0 o superiore 1.2 CONTENUTO DELLA CONFEZIONE Prima dell’utilizzo, verificare che la scatola contenga i seguenti elementi: Router WebShare 341  Una guida rapida in Italiano, Inglese  Alimentatore AC-DC (12V@1,2A) ...

  • Page 13: I Led Frontali

    1.3 I LED frontali SIGNIFICATO Acceso verde durante il corretto funzionamento.  Acceso arancione durante la fase di POST (Power On Self  Power Test) o in caso di mancato caricamento del firmware (malfunzionamento dell’apparato) Acceso verde in caso di collegamento a 100 Mbps; ...

  • Page 14: Le Porte Posteriori

    1.4 Le porte posteriori PORTA SIGNIFICATO Connettere il cavo RJ11 a questa porta per effettuare l’allacciamento all’ADSL. Connettere il modem USB 3G. Connettere con un cavo UTP. Ethernet (1-4) Dopo che il dispositivo è acceso, premere per effettuare il reset o il restore. Le operazioni sono le seguenti: Reset 0-3 secondi: per resettare il dispositivo ...

  • Page 15: Settaggi Di Default

    1.5 Settaggi di Default Prima di iniziare la configurazione del WebShare 341 è necessario conoscere i settaggi di default. Utilizzando questi settaggi e impostando i PC come client DHCP (come da istruzioni seguenti) ed infine configurando la connessione all’ISP (tutti i parametri della connessiona ADSL devono essere noti) è...

  • Page 16: Single Wan 3G

    Single WAN 3G In questa modalità, WebShare 341 viene collegato ad un modem USB 3G (HSDPA/GPRS) e configurato come un Router 3G. Nello specifico, per la realizzazione di un collegamento corretto, si prega di seguire la procedura indicata: Collegare un modem USB 3G alla porta USB 2.0 presente sulla parte ...

  • Page 17: Single Wan Ethernet

    Single WAN ETHERNET In questa modalità, WebShare 341 viene collegato e configurato come un tradizionale Router Broadband (la porta WAN è la ETHERNET1, quella più vicina al reset). Nello specifico, per la realizzazione di un collegamento corretto, si prega di seguire la procedura indicata: Collegare la porta Ethernet 1 al dispositivo respondabile della connettività.

  • Page 18: Dual Wan (Adsl/3G)

    Dual WAN (ADSL/3G) In questa modalità operativa, il WebShare 341 utilizzerà la connessione ADSL come principale ed in caso di disservizio temporaneo di quest’ultima, attiverà in maniera automatica il backup della connessione tramite interfaccia 3G. Nello specifico, per la realizzazione di un collegamento corretto, si prega di seguire...

  • Page 19: Connessione Alla Rete Lan

    WebShare 341 con una rete locale LAN preesistente oppure sulla creazione di una nuova rete locale LAN, ove il WebShare 341 fungerà da dispositivo responsabile della connettività dell’intera rete. Riportiamo di seguito le modalità di connessione disponibili: Direttamente al PC tramite il cavo di rete LAN* fornito a corredo.
  • Page 20 All’avvio, il dispositivo effettuerà un ciclo di diagnostica iniziale (delle durata di circa 60 secondi) al termine del quale sarà possibile utilizzare il WebShare 341. * Nel caso in cui si utilizzi la EWAN, la porta 1 non va connessa né...
  • Page 21 A01-AF2 (ADSL Splitter) A01-AF1 (Tripolar ADSL Filter)

  • Page 22: Configurazione Di Ie

    1.7 Configurazione di IE Al fine di permettere la navigazione Internet tramite il WebShare, di seguito riportiamo la configurazione necessaria per i più comuni browser presenti sul mercato: Internet Explorer 7/8  Cliccare col tasto destro del mouse sull’icona e selezionare la voce Proprietà.

  • Page 23: Configurazione Del Pc In Windows Xp

     Cliccare due volte su Local Area Connection.  In Local Area Connection Status/Wireless cliccare Properties.  Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.  Selezionare l’opzione Obtain address automatically successivamente Obtain DNS server address automatically.  Premere su OK per terminare la configurazione. Configurazione del PC in Windows XP ...

  • Page 24: Configurazione Del Pc In Windows 7

    Configurazione del PC in Windows 7  Andare su Start poi Pannello di Controllo (cliccare sulla voce Icone Piccole o Grandi) e qui cliccare due volte sull’icona Centro Connessione di rete e Condivisione, poi cliccare su Modifica Impostazione Scheda.  Cliccare 2 volte sull’icona Local Area Connection/Wireless e cliccare su Proprietà...

  • Page 25: Configurazione Del Webshare 341

    2. Configurazione del WebShare 341 2.1 Parametri di abbonamento Prima di iniziare la configurazione del WebShare 341, è necessario essere in possesso di alcuni parametri fondamentali relativi all’abbonamento ADSL. Le credenziali di accesso alla rete possono essere fornite esclusivamente dall’ISP con il quale è stato sottoscritto l’abbonamento ADSL.

  • Page 26: Configurazione Tramite Web

    Accedere col browser web al seguente indirizzo IP che di default è: 192.168.1.254. Premere il tasto invio. Utilizzare admin (come nome utente) e atlantis (come password). Premere OK per continuare. Apparirà a questo punto il Menù Principale (in modalità Basic), nella cui parte...
  • Page 27 Per avere accesso a tutti i settaggi avanzati cliccare su Advanced. Seguendo i successivi passi è possibile rendere operativo il WebShare 341 in pochi minuti a patto di usare le macchine della Lan configurate come client DHCP. Nella guida rapida si configurerà...

  • Page 28: Configurazione Single Wan Adsl

    2.3 Configurazione Single WAN ADSL Dopo aver verificato la correttezza del cablaggio (per ulteriori approfondimenti, fare riferimento al paragrafo Modalità operative e cablaggio), è necessario configurare il Router come segue: Impostare il campo Connect Mode in ADSL per impostare l’interfaccia ADSL ...

  • Page 29: Pppoe/Pppoa

    PPPoE/PPPoA Configurare il WebShare 341 come da figura, inserendo nei campi relativi le credenziali di accesso (Username, Password) fornite dall’ISP. L’apparato validerà a questo punto la connessione appena creata. In caso di problemi, controllare i parametri della connessione e verificarne la correttezza con il Provider.

  • Page 30: Mpoa (Rfc 1483)

    Questa configurazione è valida nel caso di abbonamento con 1 IP statico e NAT attivo (per la gestione della classe pubblica fare riferimento al manuale su CD). Configurare il WebShare 341 come da figura, inserendo nei campi relativi le credenziali (indirizzo IP, Subnet Mask e Gateway) fornite dall’ISP. Verificare che Encap.

  • Page 31: Configurazione Single Wan 3G

    Business, i parametri potrebbero subire variazioni rispetto ai dati riportati. Si consiglia la verifica dei dati di connessione necessari prima di intraprendere la configurazione del WebShare 341. Il modem 3G non è incluso nell’offerta ed andrà acquistato separatamente. Si prega di verificare la compatibilità del...

  • Page 32: Tim (Telecom Italia Mobile)

    TIM (Telecom Italia Mobile) Per la configurazione dell’interfaccia per l’utilizzo con modem 3G TIM, configurare il WebShare 341 come riportato in figura. Nel caso in cui la SIM card sia protetta dal codice di sicurezza PIN, immettere questo valore nel campo PIN.

  • Page 33: Configurazione Single Wan Ethernet

    Attenzione: L’immisione di un codice PIN errato per 3 volte porterà al blocco della SIM card. 2.5 Configurazione Single WAN ETHERNET Impostare il campo Connect Mode in EWAN per impostare l’interfaccia  Ethernet (la porta N°1, quella più vicina al tasto di reset) come connessione primaria verso la rete Internet.

  • Page 34: Salvataggio Delle Impostazioni

    2.6 Salvataggio delle impostazioni Al termine della configurazione guidata, il prodotto provvederà al salvataggio dei parametri nella memoria FLASH in modo tale da rendere definitive le configurazioni.

  • Page 35: Risoluzione Dei Problemi

    Accertarsi che il bottone di accensione, posto sul retro, sia su ON. Accertarsi che il Plug dell’alimentatore sia correttamente inserito. Se il problema persiste contattare l’assistenza tecnica Atlantis. A.1.2 LED LAN Il LED LAN non si accende. Steps...

  • Page 36: Telnet

    (Configuration, WAN, ADSL Mode). Se il problema persiste contattare l’assistenza tecnica Atlantis. A.2 Telnet Non è possible accedere al WebShare 341 tramite il servizio Telnet. Steps Azione correttiva Verificare la connessione del cavo di rete tra il router e il PC o lo Switch di rete.

  • Page 37: Login Con Username E Password

    Impostazioni di fabbrica. Verificare che un altro utente non sia temporaneamente loggato con privilegi amministrativi. WebShare 341 supporta una sola sessione di management per volta. Accertarsi che la porta di configurazione del prodotto non sia stata variata per esigenze di rete.

  • Page 38: Interfaccia Lan

    Per incrementare il livello di sicurezza del sistema è molto importante modificare la password di default. A.5 Interfaccia LAN Non è possible accedere al WebShare 341 dalla LAN e nemmeno eseguire un ping dal router verso i PC della rete. Steps...

  • Page 39: Accesso Ad Internet (Adsl)

    Riavviare il Router ADSL. Se il problema persiste contattare l’assistenza tecnica Atlantis Land. Non è possibile utilizzare la connessione 3G tramite il modem collegato alla porta USB. Steps Azione correttiva Verificare la compatibilità del modem utilizzato con la lista di compatibilità...

  • Page 40: Amministrazione Remota

    Verificare che il valore di SNR (Status-Downstream) sia almeno 12dB. Contattare l’ISP. A.8 Amministrazione Remota Non è possibile amministrare il WebShare 341 dalla LAN o dalla WAN. Steps Azione correttiva Accedere alla pagina Configuration -> Advanced -> Device Management ed impostare nel campo IP Management l’indirizzo IP da utilizzare per l’amministrazione del prodotto.

  • Page 41: Supporto Offerto

    4. SUPPORTO OFFERTO Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è...
  • Page 42 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
  • Page 43 In these cases, the user himself is responsible for compliance with the EMC limits. Declaration of Conformity Hereby, Atlantis SpA, declares that this product is in compliance to all relevant essential requirements of R&TTE Directive (99/5/CE). CE Declaration is available on the web site www.atlantis-land.com.
  • Page 44 Read all of instructions and save this manual for later reference. Thank You for choosing an Atlantis Product. For more detailed instructions on configuring and using the WebShare 341, please refer to the online manual or WebShare Configuration Assistant on the CD.

  • Page 45: Product Overview

    1. Product Overview Share your Broadband Connection WebShare 341 supports 4 x 10/100 Mbps auto-negotiating Fast Ethernet ports for connection to your PC or LAN and downstream (with built-in ADSL2+ modem) rate up to 24Mbps. Power by NAT technology, dozens of network users can surf on the Internet and share the ADSL connection simultaneously by using one ISP account and one single IP address.

  • Page 46: System Requirements

    Unpack the package and check all the items carefully. Also, keep the box and packing materials in case you need to ship the unit in the future. The package should contain the following items:  WebShare 341  Quick Start Guide (English, Italian) ...

  • Page 47: Front Leds

    1.3 Front LEDs MEANING Lit when power turns ON.  Lit in red means POST (Power On Self Test) failure  Power (non-bootable) or device malfunction. Lit when one of LAN ports are connected to Ethernet  devices. If the speed of transmission hits 1000Mbps light will ...

  • Page 48: Rear Panel And Ports

    1.4 Rear panel and ports PORT MEANING Connect the supplied RJ-11 (“telephone”) cable on this port when connecting to the ADSL/telephone network. Connect a UTP Ethernet cable (Cat-5 or Cat-5e) to one of the LAN ports when connecting to a PC or an office/home Ethernet (1-4) network of 10Mbps or 100Mbps.

  • Page 49: Factory Default Settings

    1.5 Factory Default Settings Before you configure this WebShare 341, you need to know the following default settings:  Username: admin  Password: atlantis  IP address: 192.168.1.254  Subnet Mask: 255.255.255.0  DHCP Server: enable (from 192.168.1.100 to 192.168.1.199) ...

  • Page 50: Cabling

    Dual WAN (a main WAN/backup WAN) In this QSG we will share info about Single WAN configuration Single WAN ADSL In this mode, WebShare 341 works as a standard ADSL2+ Router. Follow the followings steps to cabling the device: ...

  • Page 51: Single Wan 3G

    Single WAN 3G In this mode, WebShare 341 works using an external 3G USB modem to connect the LAN to Internet. Follow the followings steps to cabling the device:  Connect the 3G USB modem on the USB 2.0 port on the rear panel of the product.

  • Page 52: Single Wan Ethernet

    Dual WAN ADSL/3G with backup mode In this mode, WebShare 341 works using ADSL as main connection. In case of failover of the main connection, WEbShare 341 automatically backup it to an external 3G USB modem, in order to provide an always-on connection for the LAN devices.

  • Page 53: Cabling The Lan Connection

    WebShare 341. Cabling the LAN connection In this mode, WebShare 341 can be connected to an existing LAN or can be use to create a new local area network. Is possible to connect the WebShare 341 through its embedded Fast Ethernet switch.

  • Page 54: Ie Configuration

    AF2) connected between them and the wall socket (unless you are using a Central Splitter or Central Filter installed by a qualified and licensed electrician), and ensure that all line filters are correctly installed and the right way around. 1.7 IE Configuration Now open IE, go to Instruments menu, select the Connections tab and select one of the following options: ...

  • Page 55: Configuring Pc (Windows 7)

    ISP about which way is adopted. Any configuration can be applied without these essential parameters. Please check them with the ISP before contact the Atlantis Technical Support (please refer to Support). The Atlantis Technical Support cannot provide any kind of support without the DSL line information.

  • Page 56: Browser Configuration

    Open the web browser, enter the local port IP address of this WebShare Wireless ADSL2+ Router, which default at 192.168.1.254, and click Go to get the login page. The default username is admin, password atlantis and click OK to continue.
  • Page 57 Click on the desired item to expand the page with all settings in the main navigation panel. Following next steps you can make operating WebShare 341 in short time using PCs in DHCP mode. Click Quick Start for Wizard. Refer to manual on Installation CD if you need personalized configuration.

  • Page 58: Single Wan Adsl Configuration

    2.3 Single WAN ADSL Configuration  Select ADSL from Connect Mode drop-down menu and click Continue.  If your ADSL line is not ready, you need to check your ADSL line has been set or not.  If your ADSL line is ready, the screen appears ADSL Line is Ready. Choose Auto radio button and click Apply.

  • Page 59: Pppoe/Pppoa

    You have to pay particular attention to the WAN-ADSL connection. If you have any doubt turn to qualified personnel or contact Atlantis technical assistance. Atlantis will not be considered responsible in case of wrong or bad configuration. For PPPoE connection, it might be possible that MTU value is too high for DSL line.

  • Page 60: Mpoa (Rfc 1483)

    These advanced mode are not using in Italy. Please refer to the user manual toh ave more informations about it. Sets as Pure Bridge, the WebShare 341 can work as an Ethernet Modem in bridging mode. A PPPoE stack installed on PCs is necessary to establish a...

  • Page 61: Single Wan 3G Configuration

    Click on Apply in order to finish configuration. You have to pay particular attention to the WAN-ADSL connection. If you have any doubt turn to qualified personnel or contact Atlantis technical assistance. Atlantis will not be considered responsible in case of wrong or bad configuration.

  • Page 62: Single Wan Ethernet

    2.5 Single WAN Ethernet  Select EWAN from Connect Mode drop-down menu and click Continue.  Please select in the combo-box WAN Type:  Obtain an IP Address Automatically: When connecting to the ISP, This router also functions as a DHCP client. It can automatically obtain an IP address, netmask, gateway address, and DNS server addresses if the ISP assigns this information via DHCP.

  • Page 63: Save Settings

    2.6 Save Settings Now, the WebShare 341 is saving configuration on the Flash memory. If connection is successful the following image will be shown.

  • Page 64: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) Fax: +39.02.78.62.64.39...

  • Page 65: Appendix A: Technical Features

    APPENDIX A: Technical Features A02-RAU341 WAN Interface (ADSL2+): RJ11 LAN Interface 4 x RJ45 10/100 Base-T Ethernet ports (auto MDI/MDI-X) USB Interface USB 2.0 9 diagnostic LEDs Button Reset and Power Switch Chipset Conexant® Solos@333Mhz ADSL • Full Rate ANSI T1.413 issue 2 •...
  • Page 66 • URL and Domani • SPI, URL and Application Filter • Password protection for system management • The Quality of Service (QoS) ensures that VoIP and multimedia traffic are prioritized for improved quality • DiffServ approach support. Traffic prioritization and bandwidth management based-on IP protocol, port number and address VPN Server...
  • Page 67 • Web browser, such as Microsoft Internet Explorer 5.0 or later, Netscape Navigator 6.0 or later Package Contents • WebShare 341 • Quick Start Guide (English, Italian) • Power Adapter AC-DC (12V, 1,2A) • UTP cat. 5 cable (RJ-45 connector), Phone cable (RJ- 11 connector) •...

  • Page 68: Appendix B: Compatibility List

    APPENDIX B: Compatibility List Following is possible to find a list of compatible USB 3G modem to use with the WebShare 341. Brand Model Vodafone K4505 Vodafone K3765 Vodafone K3760 Compass C889 Sierra Aircard 880U Sierra Aircard 875U Sierra Aircard 885U...
  • Page 69 Huawei EC1260 Huawei K3520 Huawei E1752 (6.03) MF626 MF638 MF628 MF622 MF668 AC560 AC2726 MF627 Solom NOVATEL MC950D NOVATEL MC930D NOVATEL MC990D BandRich Bandluxe C100 BandRich C120 Alcatel OT-X020 C-Motech Telstra USB3-8521 Option GlobeSurfer iCON 7.2 Option iCON 225 Option GlobeSurfer iCON HSUPA Option GlobeTrotter HSUPA...
  • Page 70 Vition 3GO 3G (6.02) An updated version can be retrived on the website www.atlantis-land.com. All rights registered. Microsoft and Windows are registered trademarks of Microsoft Corporation. Mac OS X is a trademark of Apple Inc. All trade names and marks are registered trademarks of respective companies.
  • Page 71 Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) info@atlantis-land.com...
