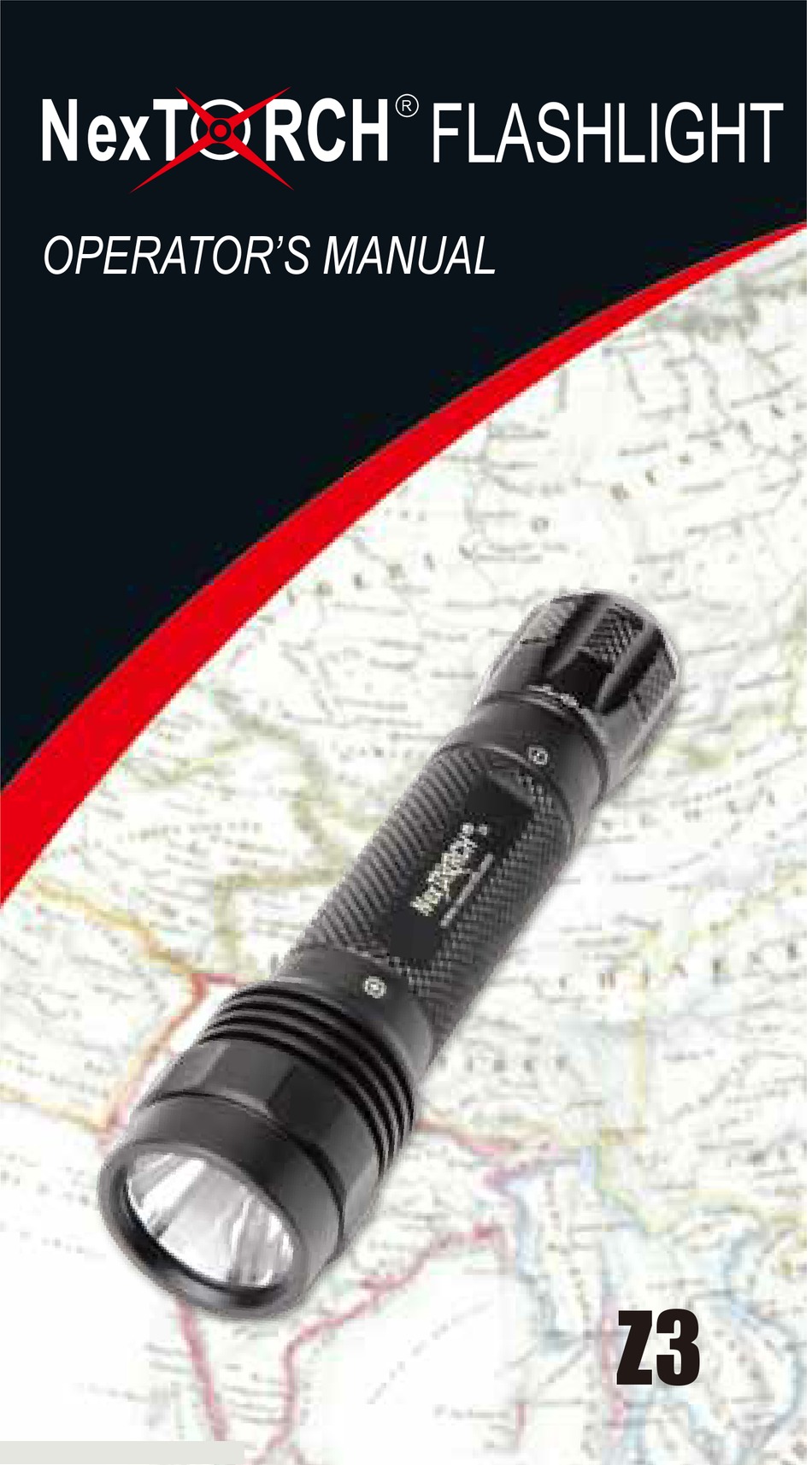

  • Page 1: 内容 English

    FLASHLIGHT OPERATOR’S MANUAL...

  • Page 2: Table Of Contents

    尊敬的客户，恭喜您拥有了纳丽德手电筒。它选用 最好的材料，经过科学的设计，精密的制造工艺，呈现 在您的面前。为了您能对我们的产品有全面的了解，请 仔细阅读我们为您准备的《使用手册》。 CONTENTS 内容 English ………………………………………………………………… 1 中文版 ……………………………………………………………… 13 English Index Quick start guide ....2 Flashlight's structure ....3,4 Flashlight features .

  • Page 3: Quick Start Guide

    Step 1: Screw off the tailcap. Step 2: Insert the batteries correctly as the anode and cathode indicated on the barrel Step 3: Screw the tailcap back to the barrel. Now you can enjoy the conveniences and happiness that NexTORCH brings to you.
  • Page 4 R U B B ER Z 3 F l a s h l i g h t TA IL C A P F E AT U R E S LITH IU M B AT TE R IE S N T 123 A C A U D A L PA N O- R I N G L UXE O N...

  • Page 5: Flashlight Features

    Z3 LED FLASHLIGHT FEATURES Product Model LUXEON 3W LED. Bulb Max 60 lumens 2 NT123A 3V lithium batteries Battery Aerospace grade aluminum 6061- Material T6 with hard-anodized finish Full clear glass lens Lens’ Material Runtime Up to 140 Minutes Length 134mm...

  • Page 6: Instruction

    INSTRUCTION BATTERIES INSTALLING Screw off the tailcap, insert the NT123A batteries with correct plority. CONSTANT ON Screw the tailcap clockwise to turn on the flashlight. MOMENTARY ON 1/2 Circle Screw the tailcap counterclockwise about 1/2 Circle from the constant-on position to switch to the momentary-on mode. The flashlight switchs on and off as you press the tailcap.
  • Page 7 LOCK OUT Screw the tailcap counterclockwise about 2 circle from the constant-on position to lock out the flashlight. F I T T I N G S R E P L A C E LAM P REPLACEMENT Remove the lens quoit by screwing it counterclockwise, replace the lamp assembly with a new one as it’s free of the barrel, finally screw the lens quoit...

  • Page 8: Notice And Maintenance

    To keep your flashlight always in a perfect condition, follow the instructions as below. 1. Clean your flashlight with a soft clean cloth (NexTORCH offers you a professional lens cleaning tool(Item #LC6). Please check the accessories right after this instruction).

  • Page 9: Lifetime Wanranty / About Nt123A Battery

    NexTORCH LIFETIME WARRANTY NexTORCH guarantees that all products under NexTORCH brand are free from manufacture defects. NexTORCH will repair or replace any defective products,Please contact your local dealer or e-mail to info@nextorch.com. This warranty excludes the following: 1). Failure of product due to misuse and/or lack of maintenance.

  • Page 10: Battery Safety Guide

    READ THE FOLLOWING BEFORE USING It is strongly recommend that the user takes the following precautions to avoid fire, violent rupture, personal injury or death when using the Lithium-Manganese Dioxide Cylindrical Batteries. NT123A, NT2 Lithium Battery Safety Guide HANDLE WITH CARE If liquid discharged from a lithium battery comes in contact with clothing, rinse well with water.

  • Page 11: Accessories

    AC C ESS OR I ES NexTORCH offers a full range of product accessories suited for your flashlight. NT123A Lithium battery Lamp assembly V30F FTC/RFTC/GFTC/BFTC LED upgrade assembly Flash tailcap RM25 Click on Tailcap Gun mount RM81 RM82 Gun mount...
  • Page 12 FLASHLIGHT HOLSTERS RM83 Gun mount Gun mount TS6-L TS6-S Rat-tail switch Rat-tail switch G46-A V1438 Lanyard Holster V2844 LT2113 Holster Holster Silicone grease Lens cleaner...

  • Page 13: 中文版

    Z3快速安装指引 ....1 4 Z3电筒结构 ....15,16 Z3电筒具体参数 ....17 Z3使用方法...
  • Page 14 Z3快速安装指引 第一步：拧开尾盖。 第二步：放入NexTORCH NT123A 锂锰电池，注 意正确放置正负极。 第三步：拧上尾盖。 完成以上步骤，您就可以开始使用它，享受NexTORCH 给您带来的方便和乐趣。...
  • Page 15 按 钮开 关 Z3电筒结构 NT123A锂锰电池 尾 盖 防 水圈 LUXEON 3W LED 筒身 金属反光杯 防水圈 镀膜高透玻璃 Z3电筒装配图...
  • Page 16 Z3战术电筒具体参数 产品编号 L U X E O N 3 W L E D 灯泡 光束亮度 6 0 流 明 N T 1 2 3 A 3 V 锂 锰 电 池 × 2 电源 航 天 等 级 强 化 铝 材 6 0 6 1 - T 6 材质...
  • Page 17 Z3使用方法 电池安装 拧开尾盖，注意电池的正负极， 把NT123A 电池放入，拧上尾盖。 打开 电筒在关闭状态下，顺时针转动尾盖直至点亮。 点射 1/2 圈 在点亮状态时，逆时针转动尾盖1/2圈即实现点射功能。...
  • Page 18 锁定 在打开状态时,逆时针转动尾盖三圈即实现锁定功能。 替 换部件 灯头替换 手持头盖，逆时针方向旋转镜片 压圈，直到镜片压圈离开头盖，依次 取出反光杯及灯头并放入替换部分， 重复相反步骤，即可成功实现灯头替 换。 尾盖替换 战术点射尾盖 CLICK-ON尾盖 您可以将标配的战术点射尾盖替换为CLICK-ON尾盖。 （注：此附件可以在我们的销售商处购买。）...
  • Page 19 Z3使用注意事项 感谢您选择了品质卓越的NexTORCH 系列电筒。使用时 请注意以下事项： 1. 不要将光线直射入人的眼睛，较强的光线会对眼睛造成 永久性伤害。 2. 灯头不要经常拆解，以免造成反光杯或灯泡损伤。 3. 请不要将两节不一样的电池混合使用。 Z3保养注意事项 对电筒进行日常的常规保养，使其能继续为您提供高质 量的服务。 1. 每次使用后请用干净的软布对电筒进行擦拭。 (NexTORCH 为您提供一个专业的镜片清洁工具，请参考 后面的附件说明)。 2. 当电筒在沾染海水或腐蚀性液体时请及时用清水清洗， 并用电吹风吹干。 3. 当灯头及尾盖拧动不畅时，请在接口处涂少许硅脂。 （您可以到专业的户外店、五金店购买到此类产品， 或使 用由NexTORCH 为您准备的专业硅脂，请参考后面的附件 说明）。 4. 电筒在不使用时请将电池取出，放在阴凉处保存。...
  • Page 20 NT123A锂锰电池是为NexTORCH 系列电筒专门设计制作的。它具有优良的安全性能。外壳 采用铝合金，达到电池轻量化；1400毫安时高容量锂电，比普通CR123A容量增加了10%；电压为 3.0伏（标称电压），比一般的CR123A锂电池放电时间；延长了20%. 重要提示 由于电池使用不当，有可能引起火灾、爆炸等危险，以致造成灾难。 强烈建议使用前仔细阅读以下安全使用指引。 NT123A、NT2锂锰电池安全使用指引 漏液处理 若电池发生漏液并沾染身体或衣物，请立即用清水冲洗。必要时请寻求医院帮助。 请勿将电池加热或投入火中 电池加热后会发生漏液，引起短路，轻则燃烧，重则爆炸。若将电池投入火中，则会引起爆炸，造成 人员伤亡。 请勿充电 NT123A,NT2锂锰电池为一次性电池，不可进行充电。强行充电会使电池过热、泄露，甚至爆炸、引起火灾。 请勿过放 当电池耗尽前（氙气灯光色偏红，LED在1米内无法看清楚被照物体），请立即更换电池。过放会使电池过 热、泄露，甚至爆炸、引起火灾。 请勿短路 电池的正负极短路会使电池过热、泄漏，甚至爆炸、引起火灾。 请勿拆解、毁坏电池 电池被拆解后会释放对人体有害的气体，或者造成电池过热。毁坏电池则可能引起电池短路。 新电池请勿与旧电池或不同类型的电池混用 旧电池或不同类型的电池具有不同的电性能，与新电池混用会发生过放电，使电池过热、泄露，甚至爆 炸、引起火灾。 正确放置电池正负极 正负极反向会引起短路或超负荷，使电池过热、泄露，甚至爆炸、引起火灾。 请勿吞食电池或放入口中 电池不可食用，慎防小童吞食电池或放入口中。万一吞食电池，请立即寻求医院救助。 正确存放电池 若长时间不使用，请将电池从电筒取出，放置于阴凉干爽处，避免太阳直射或潮湿环境。...
  • Page 21 附件 为了满足您对电筒的不同需求，并使电筒得到全面 的维护，我们设计了一系列的配件。请根据您的个人需 要进行选择，如需详细了解附件参数请联系当地或登陆 我们的网站www.nextorch.com。 NT123A 锂锰电池 灯头组 V30F FTC/RFTC/GFTC/BFTC LED灯头组 RM25 CLICK-ON尾盖 枪夹 RM81 RM82 枪夹 枪夹...
  • Page 22 RM83 枪夹 枪夹 TS6-L TS6-S 鼠尾开关 鼠尾开关 G46-A V1438 手绳 电筒套 V2844 LT2113 电筒套 电筒套 硅油 擦镜布...
  • Page 23 WWW.NEXTORCH.COM...
