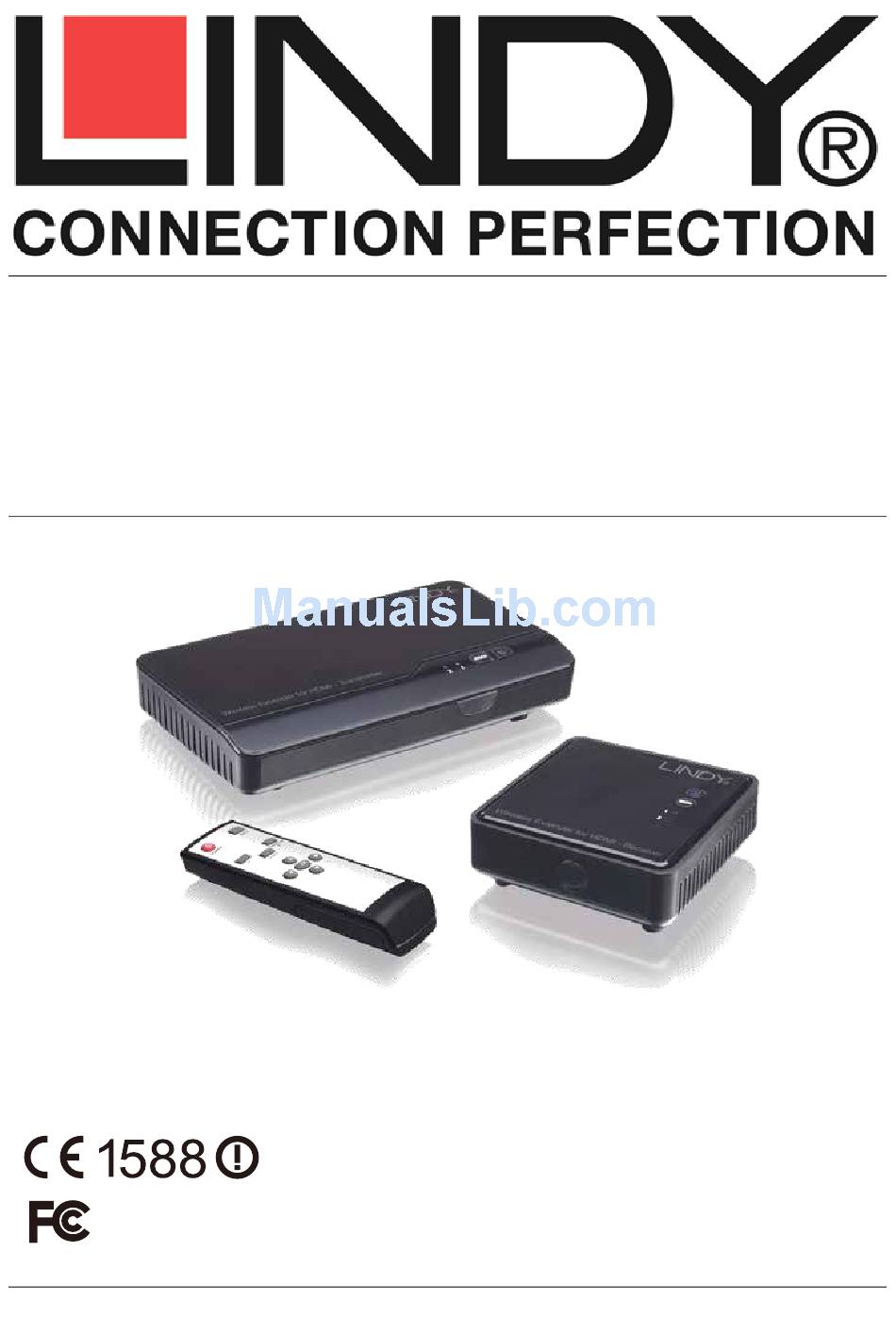

User Manual

Benutzerhandbuch
Manuel Utilisateur
Manuale
Tested to Comply with
FCC Standards
For Home and Office Use!
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - SECOND EDITION (Feb 2015)
Wireless Extender for HDMI
No. 38125
www.lindy.com
Eng li sh
Deutsch
Français
Italiano

Advertisement

loading
Need help?

Need help?

Do you have a question about the 38125 and is the answer not in the manual?

Questions and answers

Summary of Contents for Lindy 38125

  • Page 1: User Manual

    Wireless Extender for HDMI User Manual Eng li sh Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano No. 38125 www.lindy.com Tested to Comply with FCC Standards For Home and Office Use! © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - SECOND EDITION (Feb 2015)
  • Page 2 User Manual English Introduction Thank you for purchasing the Wireless Extender for HDMI from LINDY. This product is a Full HD wireless transmission device, delivering uncompressed 1080p full HD video and audio content to your HDMI display/projector wirelessly. Additional Wireless Transmitter and Receiver units...
  • Page 3 User Manual English Overview Transmitter Top Panel & LEDs  Source Selection Button Press to switch between HDMI inputs.  Power Button with LED Indicator Press to turn the Transmitter on/off. The LED in the power button is lit in solid blue when the power is on, and turns red in standby mode.
  • Page 4 User Manual English Receiver Top Panel & LEDs  Power Button with LED indicator Press to turn the Receiver on/off. The LED in the power button is lit in solid blue when the power is on, and turns red in standby mode. ...
  • Page 5 User Manual English Installation Setting up the Transmitter Connect the Transmitter’s HDMI IN port to the HDMI sources’ HDMI OUT port with an HDMI cable. The Transmitter has two HDMI inputs for connecting multiple HDMI source devices, such as a PC, PS4 or Blu-ray Player.
  • Page 6 User Manual English Operation 1. Starting with the Extender is in Standby mode (The Power button LED of the Transmitter and Receiver will be lit red), press the Power button on the Transmitter, Receiver or remote control to turn on both the Transmitter and the Receiver. 2.
  • Page 7 User Manual English Notes: A. If the wireless connection cannot be established for over 80 seconds, it is possible that the link has been lost or the Transmitter is out of range. You may have to verify the range and adjust/shorten the distance between the Transmitter and the Receiver.
  • Page 8 User Manual English Amending the name of a Transmitter Setup Press the Transmitter No. button, select Setup Add New Transmitter and then press OK. Remove Transmitter The following Menu will be displayed, select Modify Transmitter Name Modify Transmitter Name and press OK. A list of the available Transmitters will be displayed.
  • Page 9: Troubleshooting

    User Manual English Press the IR key again whilst the OSD is still displayed to switch to the next IR Blaster frequency. The OSD will then display (for 3 seconds): HDMI1 CH10 1080p = 56KHz The preset IR Frequencies are 47KHz, 56KHz and 38KHz, each press of the IR Button will cycle to the next preset.
  • Page 10 User Manual English  Ensure the bit rate of audio from the source device can be supported by the Extender. Please refer to the Specifications section of this manual where supported Audio Bit Rates are stated.  Check the location of the IR sensor on your source device. Make sure the IR IR Blaster can’t Blaster sensor is close enough and aligned to the source device’s IR sensor.
  • Page 11 User Manual English Supported 2D Resolutions Timings 640x480p @ 59.94 / 60Hz 480p 720x480p @ 59.94Hz 720x480p @ 60Hz 576p 720x576p @ 50Hz 1280x720p @ 50Hz 720p 1280x720p @ 59.94 / 60Hz 1920x1080i @ 50Hz 1080i 1920x1080i @ 59.94 / 60Hz 1920x1080p @ 50Hz 1920x1080p @ 59.94 / 60Hz 1080p...
  • Page 12 Benutzerhandbuch Deutsch Einführung Wir danken Ihnen für das entgegengebrachte Vertrauen durch den Kauf des LINDY Wireless HDMI Extender. Der HDMI Extender verwendet die WHDI-Technologie um HDMI-Signale kabellos über Distanzen bis 20m zu senden, ohne Kompression und fast verzögerungsfrei. Es können weitere Wireless Transmitter und Receiver Pärchen hinzugefügt werden.
  • Page 13 Benutzerhandbuch Deutsch Übersicht Transmitter / Sender (kurz: TX) Oberseite & LEDs  Umschalter für HDMI Signalquelle Schaltet zwischen den beiden HDMI Eingängen um  EIN/AUS Schalter mit LED Die LED leuchtet BLAU im eingeschalteten Zustand, und ROT im Standby  HDMI Eingangs-LEDs Die LED des aktiven Eingangs leuchtet BLAU Anschlüsse ...
  • Page 14 Benutzerhandbuch Deutsch Receiver / Empfänger (kurz: RX) Oberseite & LEDs  EIN/AUS Schalter mit LED Die LED leuchtet BLAU im eingeschalteten Zustand, und ROT im Standby  HDMI Eingangs-LEDs Die LED des aktiven Eingangs leuchtet BLAU  Umschalter für HDMI Signalquelle am Sender Schaltet zwischen den beiden HDMI Eingängen am Transmitter um Anschlüsse ...
  • Page 15 Benutzerhandbuch Deutsch Installation Installation Transmitter Schließen Sie an die beiden HDMI Eingänge des Transmitters Ihre HDMI Signalquellen Schließen Sie den HDMI Ausgang des Transmitters Ihren lokalen HDMI Monitor an. Drücken Sie den SOURCE Button um zwischen den beiden HDMI Eingängen umzuschalten Schließen Sie das Netzteil an.
  • Page 16 Benutzerhandbuch Deutsch Betrieb 1. Der Extender befindet sich im Standby wenn die POWER LEDs rot leuchten. Drücken der POWER Taste an der Fernbedienung schaltet beide ein. 2. Wenn der HDMI Monitor am Transmitter eingeschaltet ist (POWER LED leuchtet lila) und gleichzeitig der Receiver im Standby ist (POWER LED leuchtet rot) kann jeder Power Button das ganze System einschalten und die Funkverbindung herstellen 3.
  • Page 17 Benutzerhandbuch Deutsch Hinweise: A. Falls innerhalb von ca. 80 Sekunden keine Funkverbindung hergestellt werden kann, kann es sein, dass das Funksignal zwischen TX und RX zu stark abgeschwächt wird. Sie können dann lediglich die Distanz verringern oder abschirmende Hindernisse aus der Funkstrecke bzw. störende Funkquellen entfernen.
  • Page 18 Benutzerhandbuch Deutsch Änderung des Namen eines Transmitters Setup Drücken Sie die Transmitter No. Taste, wählen Add New Transmitter Sie Setup und OK. Remove Transmitter Modify Transmitter Name Wählen Sie Modify Transmitter Name und OK. Eine Liste der verfügbaren Transmitter wird angezeigt. Wählen Sie den zu benennenden TX und drücken Sie OK.
  • Page 19: Problemlösung

    Benutzerhandbuch Deutsch Weitere Tastendrücke schalten durch die drei Frequenzbereiche 47KHz, 56KHz und 38KHz: HDMI1 CH10 1080p = 56KHz Problemlösung Problem Lösung  Prüfen Sie die HDMI Kabelverbindung zwischen Projektor/Display und RX. Als Eingang muss HDMI ausgewählt sein.  Prüfen Sie die POWER LED und SOURCE LED an TX und RX. POWER LED Blau blinkend: OSD Anzeige: (Wechselnde Balkenanzahl)
  • Page 20 Benutzerhandbuch Deutsch  Stellen Sie sicher, dass die Audio-Bitrate der Signalquelle durch den Extender unterstützt wird; Angaben siehe Kapitel Spezifikationen Die Fernbedie-  Der IR Emitter des Kabels muss sich vor dem IR Sensor der Signalquelle nung der befinden. Signalquelle ...
  • Page 21 Benutzerhandbuch Deutsch Unterstützte 2D Auflösungen Timings 640x480p @ 59.94 / 60Hz 480p 720x480p @ 59.94Hz 720x480p @ 60Hz 576p 720x576p @ 50Hz 1280x720p @ 50Hz 720p 1280x720p @ 59.94 / 60Hz 1920x1080i @ 50Hz 1080i 1920x1080i @ 59.94 / 60Hz 1920x1080p @ 50Hz 1920x1080p @ 59.94 / 60Hz 1080p...
  • Page 22: Manuel Utilisateur

    Manuel Utilisateur Français Introduction Merci d’avoir choisi l’extender HDMI sans fil LINDY. Ce produit est un appareil transmettant sans fil les signaux Full HD, délivrant les contenus 1080p full HD vidéo et audio non compressés vers vos écrans/projecteurs HDMI, sans raccordement filaire entre les boîtiers.
  • Page 23 Manuel Utilisateur Français Vue d’ensemble Emetteur Panneau supérieur & LEDs  Bouton de sélection de source Appuyez pour commuter les entrées HDMI.  Bouton d’alimentation avec LED Appuyez pour mettre l’émetteur sous/hors tension. La LED s’éclaire en bleu lorsque l’appareil est sous tension et en rouge en mode veille.
  • Page 24 Manuel Utilisateur Français Récepteur Panneau supérieur & LEDs  Bouton d’alimentation avec LED Appuyez pour mettre le récepteur sous/hors tension. La LED s’éclaire en bleu lorsque l’appareil est sous tension et en rouge en mode veille.  LEDs indicatrices de source Une de ces deux LED s’éclaire en bleu pour indiquer l’entrée HDMI active.
  • Page 25 Manuel Utilisateur Français Installation Installation de l’émetteur (Transmitter) Connectez le port d’entrée HDMI IN à un port HDMI de sortie de votre source HDMI à l’aide d’un câble HDMI. L’émetteur possède deux entrées HDMI pour connecter jusqu’à deux appareils sources HDMI, tels qu’un PC, une PS4 ou un lecteur Blu-ray.
  • Page 26 Manuel Utilisateur Français Utilisation 1. Démarrage avec l’extender en mode veille (la LED du bouton Power de l’émetteur et du récepteur est rouge), appuyez sur le bouton de mise en route sur l’émetteur, le récepteur ou sur la télécommande pour démarrer aussi bien l’émetteur que le récepteur. 2.
  • Page 27 Manuel Utilisateur Français Notes: A. Si la connexion sans fil ne peut être établie après 80 secondes, il est possible que le lien a été perdu ou que l’émetteur est hors de portée. Vérifiez la portée et ajustez/raccourcissez la distance entre l’émetteur et le récepteur.
  • Page 28 Manuel Utilisateur Français Modifier le nom d’un émetteur Setup Appuyez sur le bouton Transmitter No., Add New Transmitter sélectionnez Setup et appuyez sur OK. Remove Transmitter Le menu suivant s’affichera, sélectionnez Modify Transmitter Name Modify Transmitter Name et appuyez sur OK. La liste des émetteurs disponibles s’affichera.
  • Page 29: Dépannage

    Manuel Utilisateur Français Appuyez sur le bouton IR une seconde fois pendant que l’OSD s’affiche pour commuter sur la fréquence suivante. L’OSD affichera ensuite ( 3 secondes): HDMI1 CH10 1080p = 56KHz Les fréquences IR prédéfinies sont 47KHz, 56KHz et 38KHz, chaque appui sur le bouton IR commutera sur la fréquence prédéfinie suivante.
  • Page 30 Manuel Utilisateur Français  Assurez-vous que le taux d’échantillonnage audio de la source est pris en charge par l’extender. Référez-vous à la section Spécifications de ce manuel où les taux d’échantillonnage supports sont mentionnés.  Vérifiez la mise en place de l’émetteur IR sur votre appareil source. Assurez- Pas de contrôle de vous que l’IR Blaster est assez près et aligné...
  • Page 31 Manuel Utilisateur Français Résolutions 2D supportées Synchronisations 640x480p @ 59.94 / 60Hz 480p 720x480p @ 59.94Hz 720x480p @ 60Hz 576p 720x576p @ 50Hz 1280x720p @ 50Hz 720p 1280x720p @ 59.94 / 60Hz 1920x1080i @ 50Hz 1080i 1920x1080i @ 59.94 / 60Hz 1920x1080p @ 50Hz 1920x1080p @ 59.94 / 60Hz 1080p...
  • Page 32 Manuale Italiano Introduzione Grazie per aver scelto l'Extender Wireless HDMI LINDY. Questo Extender consente di inviare segnali audio video HDMI Full HD 1080p non compressi, grazie alla tecnologia wireless, a monitor e proiettori. E' possibile aggiungere trasmettitori e ricevitori Wireless per collegare più sorgenti e monitor HDMI o per espandere l'installazione come mostrato.
  • Page 33 Manuale Italiano Specifiche Trasmettitore Fronte & LED  Pulsante selezione sorgente Premere per la commutazione tra ingressi HDMI.  Pulsante di alimentazione con LED Premere per accendere il trasmettitore, on/off. Il LED si illumina di blu quando l'unità è accesa e diventa rosso in modalità standby.
  • Page 34 Manuale Italiano Ricevitore Fronte & LED  Pulsante di alimentazione con LED Premere per accendere il trasmettitore, on/off. Il LED si illumina di blu quando l'unità è accesa e diventa rosso in modalità standby.  LED sorgenti Uno di questi indicatori LED diventa blu per mostrare quale ingresso viene utilizzato.
  • Page 35 Manuale Italiano Installazione Impostazione del trasmettitore 1. Collegare la porta HDMI IN del trasmettitore alla porta HDMI OUT del dispositivo HDMI sorgente con un cavo HDMI. Il trasmettitore è dotato ingressi HDMI collegamento di più dispositivi sorgente HDMI, ad esempio un PC, PS4 o lettore Blu- ray.
  • Page 36 Manuale Italiano Utilizzo 1. Quando l'Extender è in modalità Standby (Il pulsante di accensione LED del trasmettitore e del ricevitore sarà illuminato in rosso), premere il pulsante di accensione sul trasmettitore, ricevitore o sul telecomando per accendere il trasmettitore e il ricevitore. 2.
  • Page 37 Manuale Italiano Note: A. Se non si stabilisce una connessione entro 80 secondi, è possibile che la connessione sia stata persa oppure che il trasmettitore sia fuori portata. Potrebbe essere necessario verificare l'intervallo e regolare/accorciare la distanza tra trasmettitore e ricevitore, La distanza massima di trasmissione per contenuti video 1080p è...
  • Page 38 Manuale Italiano Modificare nome del trasmettitore Setup 1. Premete il tasto Menu, selezionate Setup e premete OK. Add New Transmitter Remove Transmitter 2. Apparirà il seguente Menu, selezionate Modify Modify Transmitter Name Transmitter Name e premete OK. 3. Comparirà la lista di tutti i trasmettitori disponibili, sceglietene uno e premete OK.
  • Page 39: Risoluzione Dei Problemi

    Manuale Italiano Premere nuovamente il tasto IR, mentre il menu OSD viene ancora visualizzato per passare alla successiva frequenza IR Blaster. L'OSD visualizza quindi (per 3 secondi): HDMI1 CH10 1080p = 56KHz Le frequenze IR preimpostate sono 47KHz, 56kHz e 38KHz, ogni pressione del pulsante ciclo volontà IR al preset successivo.
  • Page 40 Manuale Italiano  Controllare che il volume audio del lettore sorgente sia stato alzato.  Assicurarsi che il bit rate audio dal dispositivo sorgente può essere supportata dal Extender. Si prega di fare riferimento alla sezione Specifiche di questo manuale per l'intero dettaglio.
  • Page 41 Manuale Italiano Risoluzioni 2D supportate Timing 640x480p @ 59.94 / 60Hz 480p 720x480p @ 59.94Hz 720x480p @ 60Hz 576p 720x576p @ 50Hz 1280x720p @ 50Hz 720p 1280x720p @ 59.94 / 60Hz 1920x1080i @ 50Hz 1080i 1920x1080i @ 59.94 / 60Hz 1920x1080p @ 50Hz 1920x1080p @ 59.94 / 60Hz 1080p...
  • Page 42: Declaration Of Conformity

    LINDY Part Number: 38125 Description: Enter Product Description We, LINDY Electronics LTD, hereby declare that the above product is in conformity with the EU Directive 2004/108/EC (Electromagnetic Compatibility), 1999/5/EC R&TTE (Radio and Telecommunications Terminal Equipment) and 2011/65/EU (Restriction of the use of certain hazardous substances – RoHS 2).
  • Page 44 LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
