Sega Genesis II VA3 Service Manual

IIllA"

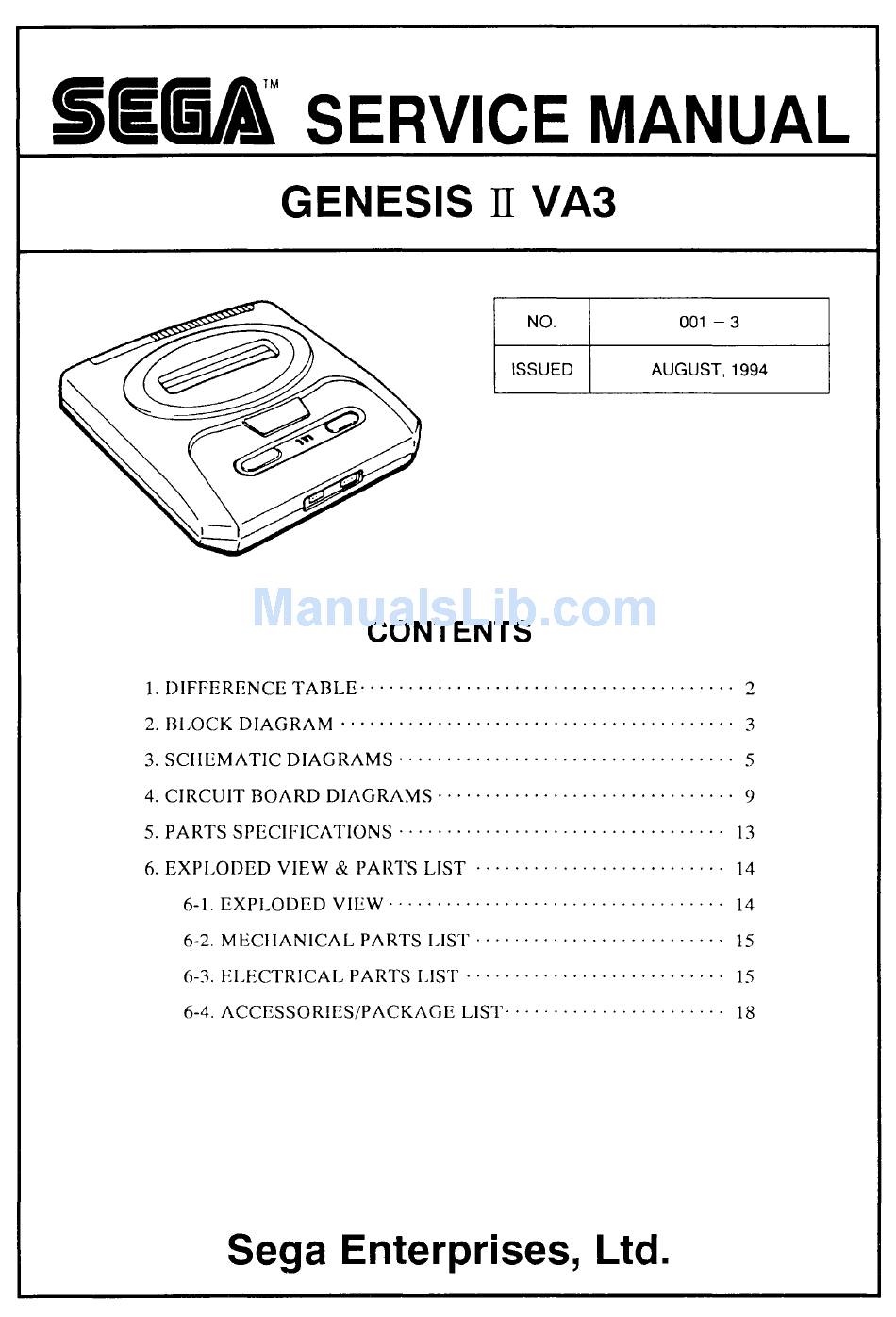

SERVICE MANUAL
GENESIS II VA3
NO.
001-3
ISSUED
AUGUST, 1994
CONTENTS
1. DIFFERENCE TABLE···································· · · · 2
2. BLOCK DIAGRAM · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3
3. SCHEMATIC DIAGRAMS··································· 5
4. CIRCUIT BOARD DIAGRAMS······························· 9
5. PARTS SPECIFICATIONS·································· 13
6. EXPLODED VIEW & PARTS LIST · · · · · · · · · · · · · · · · · · · · · · · · · · 14
6-1. EXPLODED VIEW··································· 14
6-2. MECHANICAL PARTS LIST·························· 15
6-3. ELECTRICAL PARTS LIST · · · · · · · · · · · · · · · · · · · · · · · · · · · 15
6-4. ACCESSORIES/PACKAGE LIST······················· 18
Sega Enterprises, Ltd.
