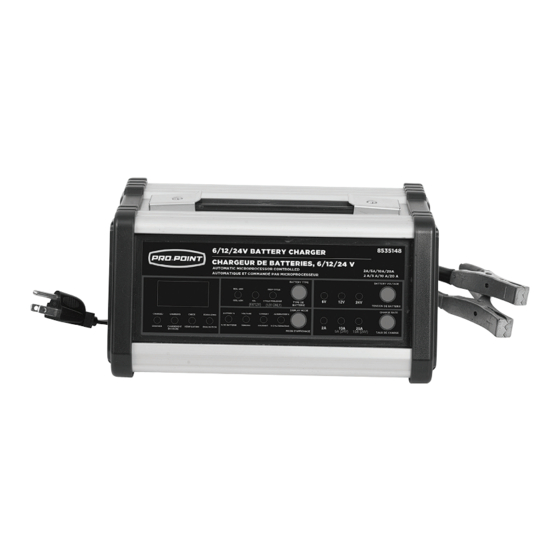

pro.point BATTERY CHARGER User Manual

6/12/24v battery charger
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 3.05
8535148
6/12/24V

BATTERY CHARGER

User Manual

E240581
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BATTERY CHARGER and is the answer not in the manual?

Questions and answers

Summary of Contents for pro.point BATTERY CHARGER

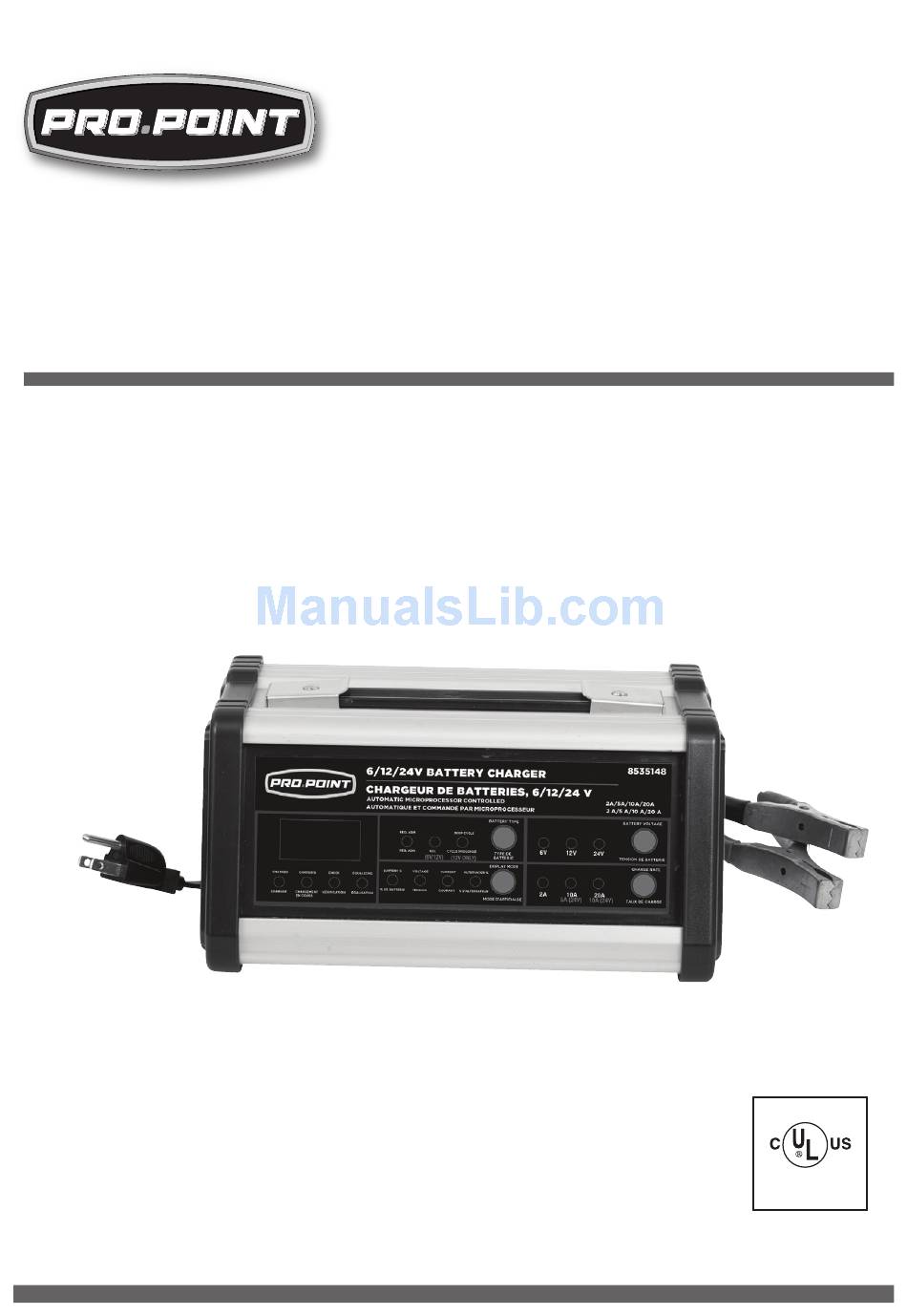

  • Page 1: Battery Charger

    V 3.05 8535148 6/12/24V BATTERY CHARGER User Manual E240581 Please read this manual before use.

  • Page 2: Specifications

    V 3.05 8535148 6/12/24V BATTERY CHARGER SPECIFICATIONS Type Battery Charger Works with 6 / 12 / 24 volts Charging Rate 2 / 10 / 20 (6/12V), 2 / 5 / 10 (24V) amperes Trickle Charge Charge Time 4 to 6 hours...

  • Page 3: Important Safety Precautions

    8535148 V 3.05 6/12/24V Battery Charger IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and / or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information.

  • Page 4: Personal Safety

    V 3.05 6/12/24V Battery Charger 8535148 7. Always lock up tools and keep them out of the reach of children. PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the tool.

  • Page 5: Specific Safety Precautions

    8. Use the charger for charging regular, AGM, gel cell, deep cycle (12V) batteries. It is not intended to supply to a low voltage electrical system. Do not use the battery charger for charging dry-cell batteries that are commonly used with home appliances.
  • Page 6 V 3.05 6/12/24V Battery Charger 8535148 WARNING! Battery acid is corrosive. Avoid contact with skin or eyes. If acid touches skin, flush it immediately and consult a doctor. 6. Wear protective gloves and safety glasses during use. 7. Do not expose the charger to rain or snow.

  • Page 7: Electrical Safety

    8535148 V 3.05 6/12/24V Battery Charger reduce the risk of explosion, never connect both clips directly to the battery. When making each connection, twist or rock the clip back and forth several times to make a good connection and to reduce the risk of a clip slipping off and creating a spark.
  • Page 8 V 3.05 6/12/24V Battery Charger 8535148 5. Do not abuse the cord. Never use the cord to carry tools or pull the plug from an outlet. Keep the cord away from heat, oil, sharp edges or moving parts. Do not operate this tool if the power cord is frayed or damaged.

  • Page 9: Operation

    8535148 V 3.05 6/12/24V Battery Charger UNPACKING 1. Carefully remove the tool from the package. 2. Retain packing material until you have carefully inspected and satisfactorily installed or operated the tool. 3. Inspect the parts carefully to make sure the tool was not damaged while shipping.

  • Page 10: Grounding And Ac Power Cord Connections

    V 3.05 6/12/24V Battery Charger 8535148 PLACEMENT OF THE CHARGER 1. Locate the charger as far away from the battery as the DC cables will permit. 2. Never place the charger directly above the battery being charged; gases from the battery will corrode and damage the charger.
  • Page 11 See figure 2 6. Connect the remaining battery charger clip to the vehicle chassis or engine block, as far away from the battery as possible. Do not connect the clip to the carburetor, fuel lines, or sheet-metal body parts.

  • Page 12: Charging Time Instructions

    V 3.05 6/12/24V Battery Charger 8535148 1. Check the polarity of the battery posts. The positive (+) battery post usually has a larger diameter than the negative (-) post. 2. Attach a cable (sold separately) to the negative (-) battery post.
  • Page 13 8535148 V 3.05 6/12/24V Battery Charger Hydrometer Battery 6 Volt Battery 12 Volt Battery Charging Reading Tester Charging Time Time (Minutes) (Battery Reading (Minutes) Specific (Percent Gravity) Charge) Ammeter Reading 1.265 100% Full charge Full charge 1.225 1.190 1.155 1200 1.120...

  • Page 14: Control Panel

    V 3.05 6/12/24V Battery Charger 8535148 NOTE: Express the percent of charge needed as a decimal (25% = .25). Amp output for charge rate settings: 12V Low = 2 Amps, 12V Medium = 40 Amps, 6 or 12V High = 60 Amps.

  • Page 15: Display Mode Switch

    8535148 V 3.05 6/12/24V Battery Charger 3. DEEP CYCLE: Deep cycle batteries are usually marked as “deep cycle” or “marine”. Deep cycle batteries are usually larger than the other types. DISPLAY MODE SWITCH Use this switch to set the function of the digital meter to one of the following three: 1.

  • Page 16: Troubleshooting

    V 3.05 6/12/24V Battery Charger 8535148 TROUBLE SHOOTING Problem(s) Possible Cause(s) Solution(s) No charging current. Bad contact to the Repair or change the wall outlet wall outlet. Initial battery voltage is Change the battery. too low. Battery will not The positive (+) and Clean the terminals.
  • Page 17 V 3,05 8535148 CHARGEUR DE BATTERIES, 6/12/24 V Manuel d'utilisateur E240581 Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 18: Spécifications

    V 3,05 8535148 CHARGEUR DE BATTERIES, 6/12/24 V SPÉCIFICATIONS Type Chargeur de batteries Fonctionne avec 6/12/24 V Taux de chargement 2/10/20 (6/12 V), 2/5/10 (24 V) A Charge d’entretien Temps de charge 4 à 6 heures Démarrage de moteur s.o. Type Mode de chargement de commutation Charge continue...

  • Page 19: Consignes De Sécurité Importantes

    8535148 V 3,05 Chargeur de batteries, 6/12/24 V CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure et/ou de dommage à...

  • Page 20: Sécurité Personnelle

    V 3,05 Chargeur de batteries, 6/12/24 V 8535148 6. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se trouvent pas à proximité de l’aire de travail. REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les distractions peuvent causer une perte de contrôle de l’outil.
  • Page 21 8535148 V 3,05 Chargeur de batteries, 6/12/24 V 3. Assurez-vous de disposer d’eau fraîche et de savon en abondance à proximité advenant que l’acide sulfurique vienne en contact avec la peau, les vêtements ou les yeux. 4. Protégez parfaitement vos yeux et vos vêtements. Évitez de vous toucher les yeux lorsque vous travaillez près des batteries.

  • Page 22: Consignes De Sécurité Spécifiques

    V 3,05 Chargeur de batteries, 6/12/24 V 8535148 12. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d’avoir un meilleur contrôle de l’outil en cas de situations inattendues. CONSIGNES DE SÉCURITÉ...
  • Page 23 8535148 V 3,05 Chargeur de batteries, 6/12/24 V 9. Pour réduire les risques de dommages à la fiche électrique et au cordon d’alimentation, tirez sur la fiche et non sur le cordon pour débrancher le chargeur. 10. Confiez l’entretien du chargeur à un technicien de service qualifié.
  • Page 24 V 3,05 Chargeur de batteries, 6/12/24 V 8535148 ATTENTION ! Évitez de tourner ou de bouger la deuxième pince après l’avoir branchée à la batterie. AVERTISSEMENT ! Une batterie-marine (de bateau) doit être retirée et chargée à terre. Pour la charger à bord, un équipement spécialement conçu pour l’utilisation marine est requis.

  • Page 25: Utilisation Et Entretien De L'outil

    8535148 V 3,05 Chargeur de batteries, 6/12/24 V 5. N’utilisez pas le cordon de manière abusive. Ne transportez jamais l’outil par le cordon et ne tirez jamais sur celui-ci pour enlever la fiche de la prise. Gardez le cordon d’alimentation à...
  • Page 26 V 3,05 Chargeur de batteries, 6/12/24 V 8535148 2. Ne modifiez pas cet outil et ne l’utilisez pas à des fins pour lesquelles il n’a pas été conçu. 3. Ce produit est conçu pour une utilisation spécifique. Il ne faut pas : Modifier ou altérer l’outil;...

  • Page 27: Positionnement Du Chargeur

    8535148 V 3,05 Chargeur de batteries, 6/12/24 V 4. Ajoutez de l’eau distillée dans chaque élément jusqu’à ce que l’acide sulfurique atteigne le niveau spécifié par le fabricant de la batterie. Ceci aide à purger l’excès de gaz des éléments. Ne remplissez pas à...
  • Page 28 V 3,05 Chargeur de batteries, 6/12/24 V 8535148 dans une sortie qui est correctement installée et mise à la terre conformément à tous les codes et à tous les règlements locaux. AVERTISSEMENT ! Ne modifiez jamais le cordon d’alimentation c.a. ou la fiche qui sont fournis. Si celle-ci n’entre pas dans la prise, faites installer une prise correcte par un électricien qualifié.
  • Page 29 8535148 V 3,05 Chargeur de batteries, 6/12/24 V à la borne négative (-) non mise à la masse de la batterie. Voir la figure 2 6. Reliez l’autre pince du chargeur de batterie au châssis du véhicule ou au bloc-moteur de façon à ce qu’elle soit le plus éloignée possible de la batterie.
  • Page 30 V 3,05 Chargeur de batteries, 6/12/24 V 8535148 3. Reliez la pince positive (rouge) du chargeur à la borne positive (+) de la batterie. 4. Éloignez-vous, incluant l’extrémité libre du câble (qu’on a installé à l’étape 2) autant que possible de la batterie. En vous plaçant dans le sens contraire à...
  • Page 31 8535148 V 3,05 Chargeur de batteries, 6/12/24 V nécessaire consiste à employer les formules suivantes, soit la capacité de réserve ou la puissance nominale en ampères- heure de la batterie, ainsi que le pourcentage de charge nécessaire pour charger la batterie au maximum. 4.

  • Page 32: Panneau De Commande

    V 3,05 Chargeur de batteries, 6/12/24 V 8535148 6. Branchez le cordon d’alimentation du chargeur à une prise de 120 V, 60 Hz. Réglez le sélecteur du taux de charge le plus près possible de la donnée apparaissant dans la colonne concernée du tableau.
  • Page 33 8535148 V 3,05 Chargeur de batteries, 6/12/24 V INTERRUPTEUR DE MODE D’AFFICHAGE Utilisez cet interrupteur pour régler la fonction d’affichage numérique à une des trois positions suivantes : 1. % DE BATTERIE : L’affichage numérique affiche le pourcentage de charge estimé de la batterie reliée aux pinces de serrage de la batterie sur le chargeur.

  • Page 34: Dépannage

    V 3,05 Chargeur de batteries, 6/12/24 V 8535148 DÉPANNAGE Problème(s) Cause(s) possible(s) Solution (s) Aucun courant Contact déficient au Réparez ou de charge niveau de la prise murale remplacez la prise murale. La tension initiale de la Remplacez batterie est trop basse. la batterie.
