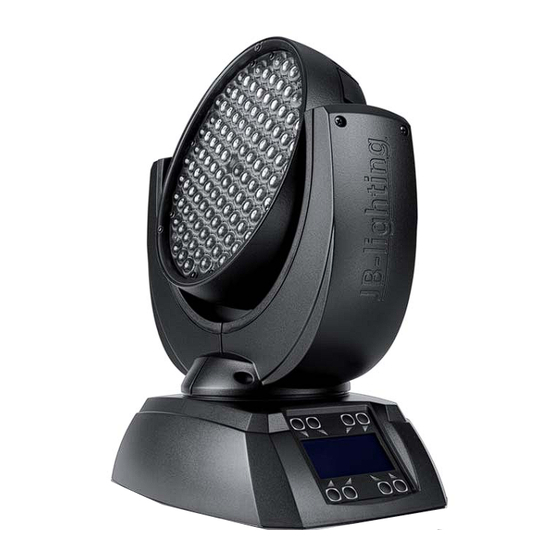

Summary of Contents for JB-Lighting LEDA7

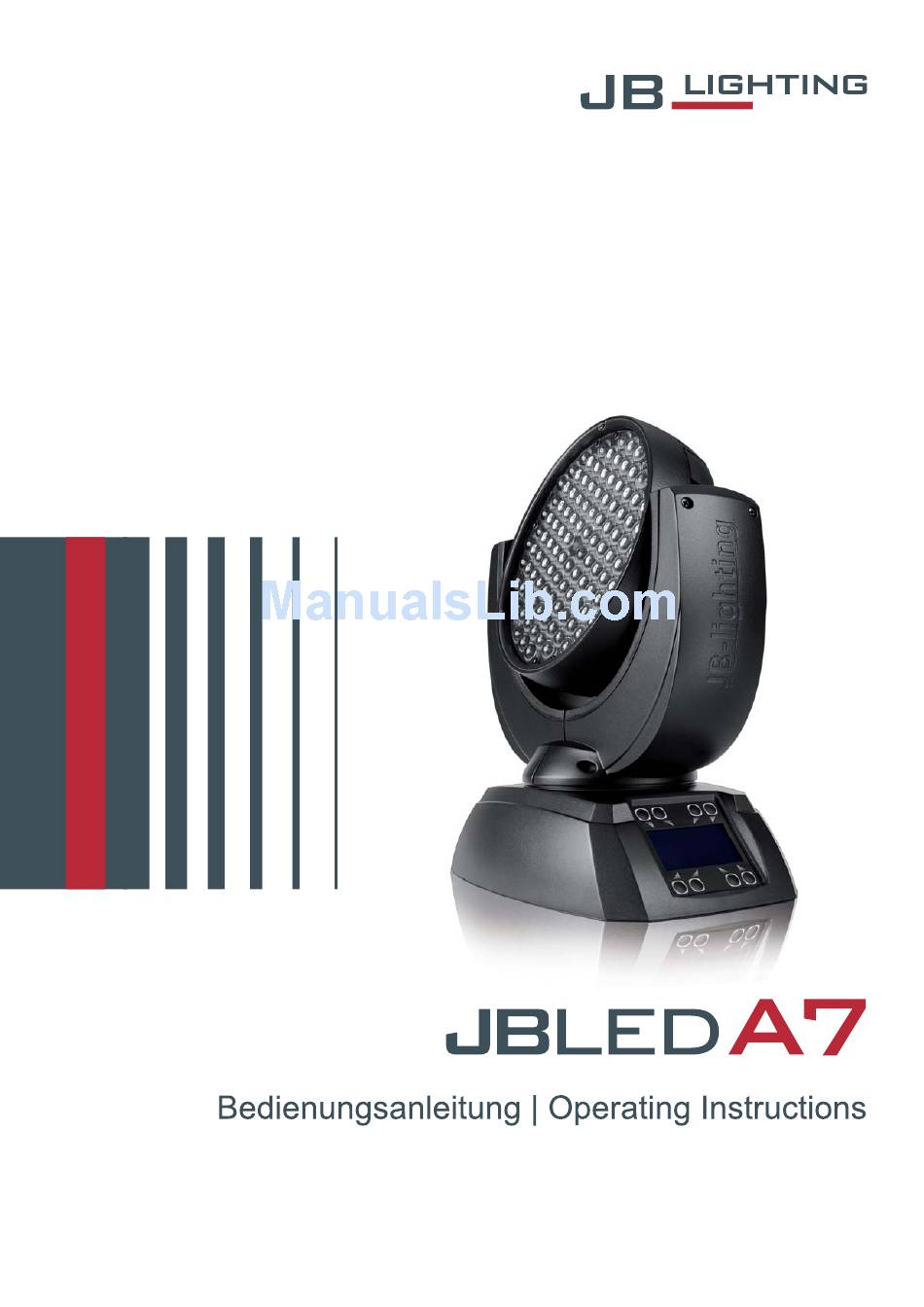

  • Page 1 Version 1.4...

  • Page 2: Technische Daten

    1. Technische Daten / Technical data Kopf / head Arm / yoke Sicherung / fuse Netzanschluß / Power cable entry DMX in/out Buchsen / connectors Sicherungsöse / safety cable attachment point Bedienfeld / control panel Gewicht / weight: 8,9kg (19,6 lbs.) Netzanschluß...

  • Page 3: Table Of Contents

    Deutsch Inhaltsverzeichnis 1. Technische Daten............... 2. Einleitung................2.1 Sicherheitshinweise..........2.2 Auspacken der Geräte..........3. Installation................3.1 Netzstecker montieren..........3.2 Montage der Geräte..........3.3 DMX Verkabelung........... 3.4 Netzstrom verkabeln..........4. Bedienfeld................4.1 Menü Übersicht............4.2 DEFAULTS - Parameter zurücksetzen....4.3 DMX ADDRESS - DMX Adressierung....4.4 PERSONALITY - Persönliche Einstellungen..

  • Page 4: Einleitung

    Instrumenten in den Strahl blicken. LED-Klasse 2M ACHTUNG: JB-lighting Lichtanlagentechnik GmbH autorisiert den Gebrauch ihrer Geräte nicht in lebensunterstützenden Systemen. Lebensunterstützende Systeme sind Systeme deren Zweck dazu dient Leben zu erhalten oder zu stabilisieren und deren Defekt oder Fehlfunk- tion möglicherweise den Tod oder die Verletzung einer Person nach sich...

  • Page 5: Installation

    3. Installation 3.1 Netzstecker montieren ACHTUNG: Nur von einem Fachmann durchführen lassen! Die Montage des Schutzkontaktsteckers, bzw. der Anschluss des JBLEDA7 an die Strom- versorgung (100-240 Volt, 47-63 Hertz), muß von einem autorisierten Fachmann durchge- führt werden. EU Model: US Model: Braun Schwarz Phase...

  • Page 6: Dmx Verkabelung

    3.3 DMX Verkabelung Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfolgen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel verwendet werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht belegt sind. Bei den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige XLR Verbinder, die im Fachhandel erworben werden können.

  • Page 7: Bedienfeld

    4. Bedienfeld Der JBLED A7 verfügt über ein grafisches Display, dass bei Überkopf-Installation um 180° gedreht werden kann. Drehen des Displays JBLED A7 JB - LIGHTING JBLED A7 JB - LIGHTING DOWN ENTER DOWN ENTER Die aktuelle Ausrichtung des Displays wird durch Drücken der Display-Tasten bestimmt.

  • Page 8: Menü Übersicht

    4.1 Menü-Übersicht Taste Enter Enter Enter DEFAULTS LOAD DEFAULTS SURE ? DMX ADDRESS ADDRESS +/- PERSONALITY DMX INPUT MODE WIRED WIRED/WIRELESS DMX MODE STANDARD RGB8 STANDARD RGB16 COMPR. RGB8 COMPR. RGB16 PAN/TILT RESOLUTION 16 BIT 8 BIT PAN INVERS NORMAL INVERS TILT INVERS NORMAL...

  • Page 9: Defaults - Parameter Zurücksetzen

    4.4 PERSONALITY - Persönliche Einstellungen DMX INPUT MODE Im JBLED A7 ist werksseitig ein Wireless DMX Empfangsmodul eingebaut. Um dieses in Verbindung mit dem JB-lighting Wireless TRX Sendemodul zu benutzen lässt sich der WIRED WIRED/WIRELESS Menüpunkt (Werkseinstellung) auf umstellen.

  • Page 10: Info

    CAMERA MODE Um ein Flimmern bei TV Aufnahmen zu vermeiden, lässt sich der JBLED A7 an verschie- dene Kamerasysteme von 50 Hertz (PAL, Secam) auf 60 Hertz (NTSC) anpassen. Der Flex Mode wird eingestellt falls abweichende Kamerasysteme benutzt werden. Dies ist auch über den Controlkanal übers Lichtmischpult steuerbar.
  • Page 11 Mit INSERT fügen Sie einen zusätzlichen Programmschritt ein. Die DMX-Werte des vor- igen Schritts werden in den neuen Schritt kopiert. STEP NR: DELETE löschen Sie einen Schritt heraus. Das Display zeigt Ihnen dabei an. Mit den Auswahltasten gehen Sie dabei auf den gewünschten Schritt. RESET STEP setzen Sie einen Schritt auf seinen Ursprungswert (DMX 000) zurück.

  • Page 12: Kanalbelegung

    5. Kanalbelegung Der JBLED A7 verfügt über 4 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt PERSONALITY, DMX MODE sich im Menüpunkt einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. STANDARD RGB 8 BIT (S8) STANDARD RGB 16 BIT (S16) Kanal 1 Pan Kanal 1 Pan Kanal 2 Pan fein Kanal 2 Pan fein...
  • Page 13 Aufteilung der einzelnen Kanäle S8 S16 C8 C16 Funktion (X) Bewegung 430° 000-255 (X) fein 000-255 Tilt (Y) Bewegung 300° 000-255 Tilt (Y) fein 000-255 Control 100% Ausgangsleistung der LED Stränge 000-007 Fade out über Fader (langsam - schnell) Farbabgleich auf RGB (weiss 8500K) 008-015 Fade out über Fader (langsam - schnell)
  • Page 14 S8 S16 C8 C16 Funktion Rot (8 Bit) 0 - 100% 000-255 Rot, fein (16 Bit) 0 - 100% 000-255 Grün (8 BIT) 0 - 100% 000-255 Grün, fein (16 BIT) 0 - 100% 000-255 000-255 Blau (8 BIT) 0 - 100% Blau, fein (16 BIT) 0 - 100% 000-255...

  • Page 15: Service

    Der JBLED A7 verfügt über einen Farbradkanal, RGB Farbmischung sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Der Farbradkanal (Voll/-Halbfarben entsprechend der JB-lighting Produktpalette) hat erste Priorität vor den RGB Kanälen (RGB-Farbmischung). Nur wenn der Farbradka- nal auf DMX-Wert 000 oder 001 gesetzt ist, kann mit der RGB-Farbmischung gearbeitet werden.

  • Page 16: Gerät Reinigen

    FINE ADJUST - Weissabgleich Bedingt durch den Herstellungsprozess, können bei LEDs eines Types Helligkeitsunter- schiede im direkten Vergleich auffallen. Generell geben alle LED-Hersteller Bereiche an, in denen ihre Produkte streuen. Das Einteilen in verschieden fein abgestufte Klassen wird binning Klasseneinteilung (engl.: ) bezeichnet.

  • Page 17: Software Update

    6.3 Software Update Der JBLED A7 lässt sich über einen PC/Notebook mit Hilfe eines Upgrade-Dongles (USB/DMX Converter) über den 5 poligen DMX Eingang updaten. Den Upgrade Dongle mit der dazugehörigen Software erhalten Sie bei unseren Stützpunkt-Händlern. 6.4 Prüfen von Elektrischen Betriebsmitteln Nach BGV A2/A3 müssen Elektrische Anlagen und Betriebmittel einer regelmäßigen Überprüfung unterzogen werden.

  • Page 18: Konformitätserklärung

    Konformitätserklärung im Sinne der Richtlinie 89/336/EWG (Richtlinie 89/336/EWG des Rates vom 03.05.1989 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit) Der Hersteller JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen erklärt, dass das Produkt JBLED A7 den wesentlichen Schutzanforderungen der Richtlinie entspricht.

  • Page 19: English

    English...

  • Page 20: Introduction

    LED class 2M WARNING: JB-lighting Lichtanlagentechnik GmbH does not authorize or warrant its products for use in life support systems. Life support systems are equipment intended to support or sustain life, and whose failure to perform, when properly used in accordance with instructions provided, can be reasonably expected to result in personal injury or death.

  • Page 21: Installation

    To mount the unit on a trussing system use two of the original JB-lighting omega brackets with Camloc-connectors. The Camlocs must snap in to be locked propperly. Always attach a safety cable to secure the unit.

  • Page 22: Dmx Wiring

    3.3 DMX wiring Use a shielded twisted-pair cable with two pairs to connect the serial link. Connect all pins if you want to upgrade the software in crossload. If a microphone cable (or any other cable with only one pair) is used the software can not be updated via DMX line because pin 4 and 5 are not connected.

  • Page 23: Control Panel

    4. Control panel The JBLED A7 is equiped with a backlit graphic display, which can be rotated through 180 deg if the unit is installed upside down. Rotating the display JBLED A7 JB - LIGHTING JBLED A7 JB - LIGHTING DOWN ENTER...

  • Page 24: Menu Navigation

    4.1 Menu navigation Button Enter Enter Enter DEFAULTS LOAD DEFAULTS SURE ? DMX ADDRESS ADDRESS +/- PERSONALITY DMX INPUT MODE WIRED WIRED/WIRELESS DMX MODE STANDARD RGB8 STANDARD RGB16 COMPR. RGB8 COMPR. RGB16 PAN/TILT RESOLUTION 16 BIT 8 BIT PAN INVERS NORMAL INVERS TILT INVERS...

  • Page 25: Defaults - Set To Factory Default

    DMX ADDRESS 4.4 PERSONALITY DMX INPUT MODE The JBLED A7 provides an embedded radio-DMX receiver. The receiver works together with the JB-lighting Wireless TRX transmitter. To enable the JBLED A7 to receive radio- WIRED WIRED/WIRELESS DMX change the menu from (factory default) to .

  • Page 26: Info

    COOLING MODE The JBLED A7 offers three different modes for fan opperation. The default setting STANDARD SILENT will suit most applications. Switch to to reduce the speed of the fans to a minimum. This mode is to be used only a well ventilated rooms with low ambient temperature, with reduced light output or if the fixture is only required occasionally.
  • Page 27 Store cues from a DMX board: The DMX values can also be programmed by means of a DMX console. STANDALONE CAPT DMX Enter the menu and navigate to . Programm the DMX-values with an external DMX-console. To capture the data press „ENTER“. The fixtures display START CAPTURE will show .

  • Page 28: Dmx Protocol

    5. DMX Protocol PERSONALITY, The JBLED A7 offers 4 different channel modes. In the menu area DMX MODE you can select your mode. The used mode will be displayed in the main menu. STANDARD RGB 8 BIT (S8) STANDARD RGB 16 BIT (S16) channel no.
  • Page 29 Channel allocation S8 S16 C8 C16 Function (X) movement 430° 000-255 (X) fine 000-255 (Y) movement 300° 000-255 (Y) fine 000-255 ontrol full output power on LED 000-007 fade out with fader (slow - fast) 008-015 colour balance on RGB (white 8500K) fade out with fader (slow - fast) colour balance on RGB (white 6500K)
  • Page 30 S8 S16 C8 C16 Funktion red (8 BIT) 0 - 100% 000-255 red, fine (16 BIT) 0 - 100% 000-255 green (8 BIT) 0 - 100% 000-255 green, fine (16 BIT) 0 - 100% 000-255 blue (8 BIT) 0 - 100% 000-255 blue, fine (16 BIT) 0 - 100%...

  • Page 31: Service

    Important! The JBLED A7 features a colour wheel channel, RGB colour mixing channels and a CTC channel. The colour wheel channel has priority. Only if the colour wheel channel is set to DMX value 000-001 it is possible to operate the RGB channels. The CTC channel can be combined with both the RGB channels and the colour wheel channel.

  • Page 32: Cleaning The Fixture

    To update the fixture via PC/Notebook, a Upgrade-Dongle (USB/DMX converter) with software is required. The upgrade-dongle has to be connected to the fixture with a 5 pin XLR connector. The software for the products is available from the JB-lighting homepage at www.jb-lighting.de...

  • Page 33: Verifying Electronic Devices

    6.4 Verifying electronic devices In accordance with the applicable German safety regulations (Accident Prevention and Insurance, BGV A2/A3), electrical installation and equipment have to undergo inspection at regular intervals. For this purpose, the fixing screw of the 5-pin DMX socket may serve as measuring point for the insulation and fault current measurement.

  • Page 34: Declaration Of Conformity

    In terms of directive 89/336/EWG (Directive 89/336/EWG of the council from 3 May 1989 for approximation of agreed Regulations of the member states regarding electromagnetic compatibility) Manufacturer JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 89134 Blaustein-Wippingen Declare that the product JBLED A7 Is in agreement with the safety requirements of this directive.
