JB-Lighting Varyscan7 Operating Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Version 1.6

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Varyscan7 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for JB-Lighting Varyscan7

Summary of Contents for JB-Lighting Varyscan7

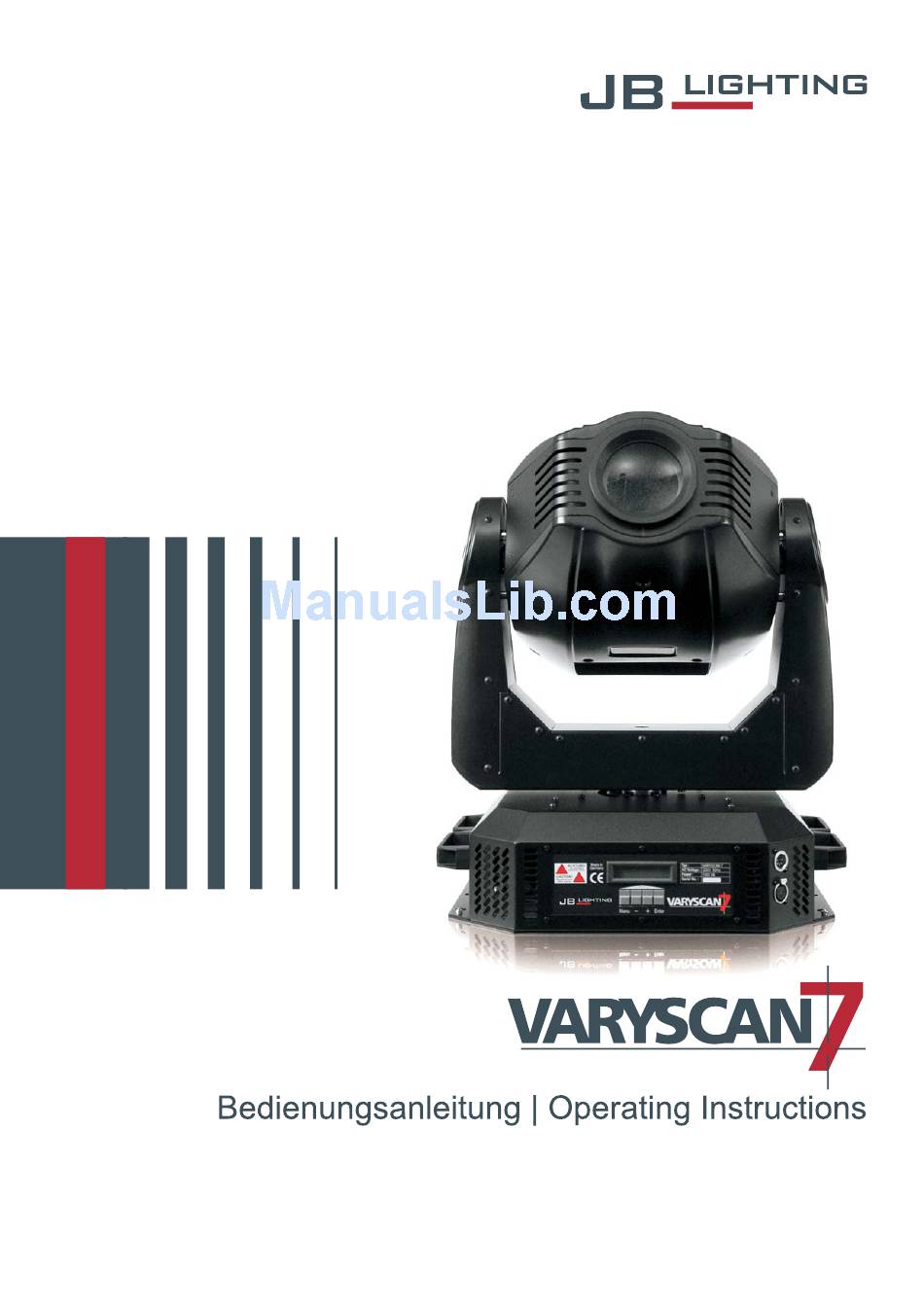

  • Page 1 Version 1.6...

  • Page 2: Table Of Contents

    Deutsch Inhaltsverzeichnis 1.Einleitung..............1.1 Allgemeines..............1.2 Auspacken der Geräte..........1.3 Technische Daten............2. Installation................2.1 Leuchtmittel einsetzen/wechseln......2.2 Netzstecker montieren..........2.3 Montage der Geräte..........2.4 DMX Verkabelung............. 2.5 Netzstrom verkabeln..........3. Bedienfeld................3.1 Menü-Übersicht............3.2 Parameter zurücksetzen........... 3.3 DMX Adressierung............ 3.4 Standalone-Betrieb...........

  • Page 3: Einleitung

    1. Einleitung 1.1 Allgemeines Der Varyscan 1200HMI verfügt über 7 Farben plus weiß,Farbeffektrad, 2x4 drehbare positionierbare und auswechselbare Gobos, Irisblende, Focus, drehbares und positio nierbares Prisma, Dimmer, Shutter und ein Stufenloser Frostfilter. Die Achsen X und Y(Pan&Tilt) können mit 8Bit oder 16Bit angesteuert werden, abhängig vom eingesetzten Controller.

  • Page 4: Installation

    2. Installation 2.1 Leuchtmittel einsetzen/wechseln ACHTUNG: Gerät vom Netz trennen und mindestens 30 Minuten abkühlen lassen ! Leuchtmittel: OSRAM HMI 1200W/S Am Scharnier Nr.1 erkennen Sie wo oben am Kopf ist. Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung nach links und nehmen die Kunststoffabdeckung ab.

  • Page 5: Montage Der Geräte

    2.3 Montage der Geräte ACHTUNG: Mindestens 2m Abstand zu brennbaren Gegenständen ! Varyscan immer mit Sicherungsseil zusätzlich sichern ! Der Varyscan 7 kann auf den Boden gestellt, oder an den dafür vorgesehenen Camloclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit den Camloclaschen müssen immer zwei Camlochlaschen verwendet werden und die Camlocs müssen richtig eingerastet sein.

  • Page 6: Netzstrom Verkabeln

    2.5 Netzstrom verkabeln Netzstecker montieren siehe Kapitel 2.2. Anschlußwerte: Spannung 230V, Frequenz 50Hz, Leistung 1700VA (7,4A) Es sollten jedoch mindestens 1800VA (8A) zur Verfügung gestellt werden, da das Gerät beim Hochfahren mehr Strom benötigt. Die elektrische Sicherheit und die Funktion des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.

  • Page 7: Menü-Übersicht

    3.1 Menü-Übersicht Taste Menu Enter Enter Enter FACTORY DEFAULT LOAD DEFAULS SURE ? (Werkseinstellung) ADRESS +/- DMX ADRESS 16 BIT RESOLUTION (Auflösung) 8 BIT NORMAL PAN INVERS PAN/TILT INVERS TILT INVERS NORMAL PAN/TILT SWAP INVERS (tauschen) NORMAL DMX MODE DMX/STANDALONE INVERS STANDALONE LAMP ON/OFF DMX...

  • Page 8: Parameter Zurücksetzen

    3.2 Parameter zurücksetzen Um den VS 7 auf die Werkseinstellung zurück zu setzen, drücken Sie die Taste Menu. Im Display erscheint die Meldung: FACTORY DEFAULT. Anschließend drücken Sie Taste Enter und es erscheint LOAD DEFAULTS . Durch erneutes Drücken der Enter Taste akti vieren Sie die Abfrage SURE .
  • Page 9 Zurücksetzen der DMX-Werte in einem Schritt: Sollten Sie die DMX-Werte eine Schrittes zurücksetzen wollen, dann gehen Sie folgendermaßen vor: Drücken Sie zuerst die Taste Menu und anschließend fünf Mal auf die Taste + Im Display sehen Sie die Meldung: STANDALONE STEPS Bestätigen Sie die Meldung durch Drücken der Taste Enter.

  • Page 10: Leuchtmittel-Steuerung

    Aktivieren des Standalone Betriebs: Unabhängig davon ob die DMX-Werte der einzelnen Schritte manuell eingegeben oder von einem Pult übernommen wurden, wird der Standalone-Betrieb im Menü DMX/STANDALONE eingestellt. Um das Menü aufzurufen drücken Sie zuerst die Taste Menu und anschließend drei Mal die Taste +.

  • Page 11: Kanalbelegung

    4. Kanalbelegung Kanal 5 Lampe, Reset JB MODE Kanal 15 Farbeffektrad Kanal 6 Shutter Kanal 1 Pan Kanal 16 Nicht belegt Kanal 7 Dimmer Kanal 2 Tilt Kanal 17 Prisma Kanal 3 Pan fein Kanal 8 Iris Kanal 18 Prismarotation Kanal 4 Tilt fein Kanal 9 Fokus Kanal 19 Frostfilter...
  • Page 12 Iris fade zu (langsam 4,8sec-schnell 0,6sec) DMX 160-174 A0-AE Iris auf DMX 175 DMX 176-190 Iris fade auf (langsam 4,8sec-schnell0,6sec) B0-BE Iris zu DMX 191 Iris Zufall öffnend (langsam 4,8sec-schnell 0,6sec) DMX 192-206 C0-CE Iris auf DMX 207 DMX 208-222 Iris Zufall schließend(langsam 4,8sec-schnell 0,6sec) D0-DE DMX 223...
  • Page 13 DMX 032-035 Farbe 9 grün 20-23 Farbe 10 grün/orange DMX 036-039 24-27 DMX 040-043 Farbe 11 orange 28-2B DMX 044-047 Farbe 12 orange/blau 2C-2F DMX 048-051 Farbe 13 blau 30-33 Farbe 14 blau/türkis DMX 052-055 34-37 DMX 056-059 Farbe 15 türkis 38-3B DMX 060-063 Farbe 16 türkis/weiß...

  • Page 14: Service

    Kanal 22 Keine Funktion DMX 000-095 00-50 Dimmer schließt bei Pan-Tilt DMX 096-127 60-7F Dimmer schließt bei Gobo,Farbe,Prisma DMX 128-159 80-9F Dimmer schließt bei Gobo, Farbe,Prisma, Fokus DMX 160-191 A0-BF Dimmer schließt bei Gobo, Farbe, Prisma,Pan-Tilt DMX 192-223 C0-DF Dimmer schließt bei Gobo,Farbe,Prisma,Fok.,Pan-Tilt DMX 224-255 C0-EF Die Fadezeit beim Dimmer ist einstellbar von langsam 5sec-max...

  • Page 15: Leuchtmittel Wechseln

    5.2 Leuchmittel wechseln Siehe Kapitel 2.2 5.3 Gerät reinigen ACHTUNG: Gerät vom Netz trennen und mindestens 30 Minuten abkühlen lassen ! Sie sollten in regelmäßigen Abständen die Funktion der Lüfter im Kopf und Fuß überprüfen. Vor allem sollten Sie darauf achten, daß die Lufteinlässe und das Innere des Varyscan frei von Fusseln und Staub sind.

  • Page 16: Stromlaufplan

    5.7 Stromlaufplan Rückansicht der Kopfplatine Rot dünn Grau Grau Grün Grün +32V Gelb Blau Rot dick Braun Braun Weiß Blau Schwarz Grün Grün Gelb Gelb +15V Braun Braun Gelb Shutter Motoren Flood Motoren Flood Focus Farbrad 2 Iris Farbrad 1 Diese Anschlüsse befinden Diese Anschlüsse befinden sich auf der Rückseite...

  • Page 17: Konformitätserklärung

    Konformitätserklärung im Sinne der Richtlinie 89/336/EWG (Richtlinie 89/336/EWG des Rates vom 03.05.1989 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit) Der Hersteller JB-lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein-Wippingen erklärt, dass das Produkt Varyscan 7 den wesentlichen Schutzanforderungen der Richtlinie entspricht.

  • Page 18: English

    English...

  • Page 19: Introduction

    Open the top of the box and remove the unit with the inlays. Remove the inlays from the Varyscan7 head and base and take the unit from the box. For any damage occuring during transport, report to the transport company immediately.

  • Page 20: Installation

    2. Installation 2.1 Installing or changing the lamp WARNING: Disconnect fixture from mains, and allow hot lamp to cool down for at least 30 minutes! Light source: OSRAM HMI 1200W/S Position head in horizontal position. Hinge no. 1 must be on the upper side of the head.

  • Page 21: Rigging The Fixture

    Always use a safety cable attached to the base! The Varyscan7 can either be placed on the floor or hung on a trussing system in a vertical or horizontal way. If mounting the unit to walls in a vertical way, the lamplife might be reduced.

  • Page 22: Install A Plug On The Power Cord

    2.5 Installing a plug on the power cord Install a plug like described in chapter 2.2. Connected load: Voltage 230Volts, frequence 50Hz, power 1700 VA (7,4Amps) Use a power supply of at least 1800VA (8Amps) per unit, as the fixture need more power during the process of powering up.

  • Page 23: Menu Navigation

    3.1 Menu navigation Taste Menu Enter Enter Enter FACTORY DEFAULT LOAD DEFAULS SURE ? (Werkseinstellung) ADRESS +/- DMX ADRESS 16 BIT RESOLUTION (Auflösung) 8 BIT NORMAL PAN INVERS PAN/TILT INVERS TILT INVERS NORMAL PAN/TILT SWAP INVERS (tauschen) NORMAL DMX MODE DMX/STANDALONE INVERS STANDALONE...

  • Page 24: Set To Factory Default

    3.2 Set to factory default To set back the VS 7 to factory setting press key MENU one time. FACTORY DEFAULT will be displayed. Press key ENTER to enter fACTIRY DEFAULT menu. Select LOAD DEFAULTS and press key ENTER. SURE will be displayed.
  • Page 25 Reset DMX values of a step: To reset the DMX values of a step proceed as follows: Press key MENU one time. Then press 5 times key + TANDALONE STEPS will be shown on the display Confirm by pressing key ENTER. STEP NR.

  • Page 26: Lamp Control And Lamp Ignition

    Activate the standalone mode: The standalone mode is activated in the menu: DMX/STANDALONE independent if it was programmed manually or by a connected DMX board. To enter menu DMX/STANDALONE press key MENU and afterwards key + three times. You will find D MX/STANDALONE displayed.

  • Page 27: Dmx Protocol

    4. DMX Protocol JB MODE Channel 15 colour effect wheel Channel 5 lamp, reset Kanal 1 Pan Channel 16 not occupied Channel 6 shutter Kanal 2 Tilt Channel 17 prism Channel 7 intensity Kanal 3 Pan fein Channel 8 iris Channel 18 prism rotation Kanal 4 Tilt fein Channel 19 frost filter...
  • Page 28 DMX 160-174 iris periodic snap open/ramp shut (slow to fast) A0-AE iris open DMX 175 iris periodic ramp open/snap shut (slow to fast) DMX 176-190 B0-BE iris closed DMX 191 DMX 192-206 iris random opening pulse (slow to fast) C0-CE DMX 207 iris open iris random closing pulse (slow to fast)
  • Page 29 DMX 032-035 colour no. 9 green 20-23 DMX 036-039 colour no. 10 green/orange 24-27 DMX 040-043 colour no. 11 orange 28-2B DMX 044-047 2C-2F colour no. 12 orange/blue DMX 048-051 colour no. 13 blue 30-33 DMX 052-055 colour no. 14 blue/cyan 34-37 DMX 056-059 colour no.

  • Page 30: Service

    Channel 22 no function DMX 000-095 00-50 fade to zero during pan and tilt moves DMX 096-127 60-7F fade to zero during gobo, colour or , DMX 128-159 80-9F prism changes fade to zero during gobo, colour or DMX 160-191 A0-BF prism, focus changes fade to zero during gobo, colour or prism,...

  • Page 31: Amp Replacement

    30 minutes! Once or twice a year the rotating gobos have to be lubricated with JB-lighting special oil. Do not use any other lubricant, as it might not stand the heat and cause serious damage.

  • Page 32: Wiring Diagram

    5.7 Wiring diagram Backside view of pcb head red fine grey grey green green +32V yellow blue red thick brown brown blue white green green black yellow yellow +15V brown brown yellow Shutter Motors Flood Motors Flood Focus Farbrad 2 Iris Farbrad 1 these connectors are...

  • Page 33: Declaration Of Conformity

    In terms of directive 89/336/EWG (Directive 89/336/EWG of the council from 3 May 1989 for approximation of agreed Regulations of the member states regarding electromagnetic compatibility) Manufacturer JB-lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein-Wippingen Declare that the product Varyscan 7 Is in agreement with the safety requirements of this directive.
