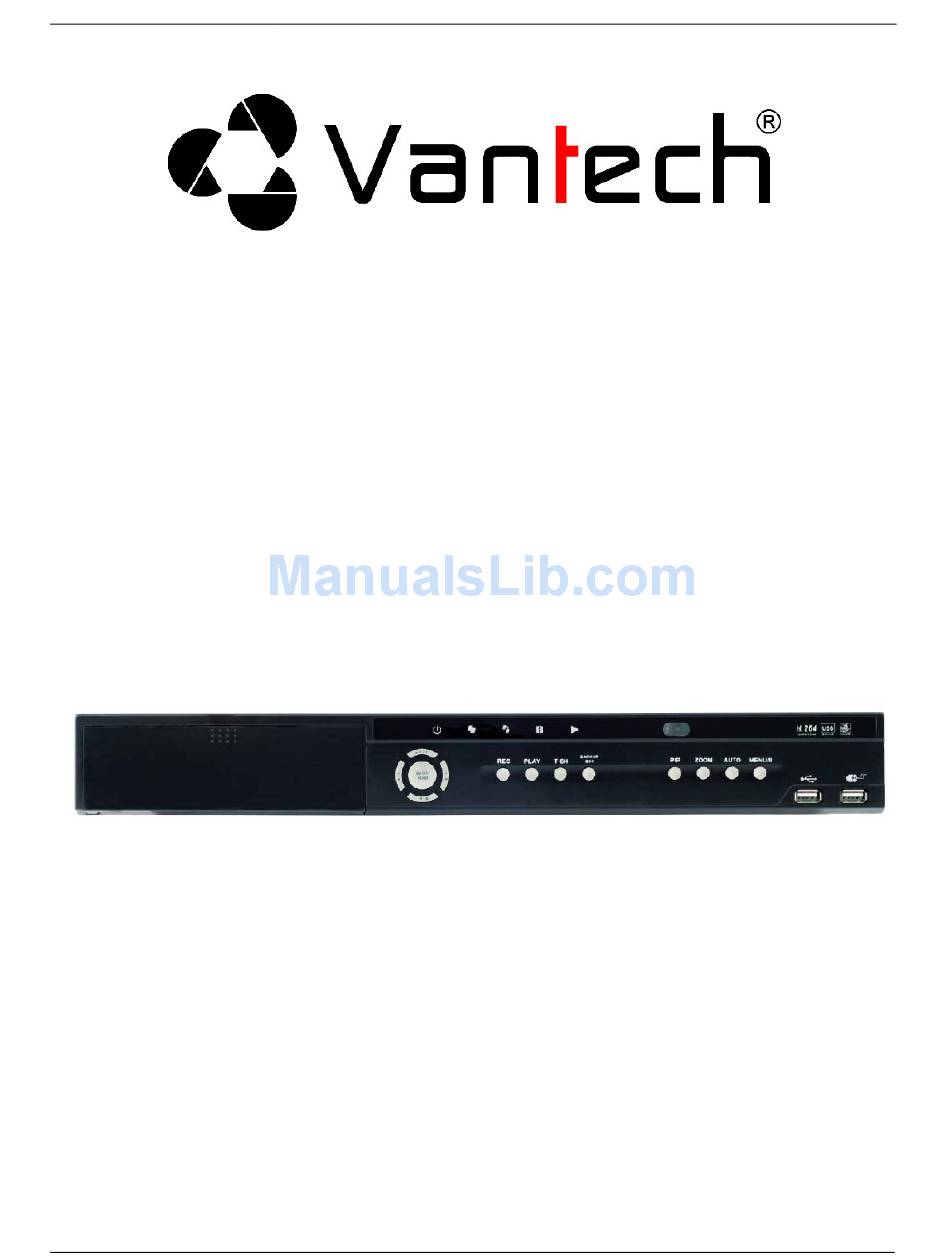

Page 1: User Manual
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại ********************************** USER MANUAL 4/8/16CH H.264 DVR VT-4100 - VT8100 - VT16100 SERIES 189A Lý Thường Kiệt – P.7 – Q.11 – Tp.HCM Tell : (08)3.955.9999 – Fax : (08) 5.405.13.78... -
Page 2: Table Of Contents
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Table of Contents: Mục lục CHAPTER 1: Chương 1 PACKING DETAIL AND INSTALLATION: Chi tiết và cài đặt _________________ 6 1-1 PACKING: ___________________________________________________ 6 1-2 Hard Disk Installation: Lắp đặt ổ Đĩa cứng ________________________________________ 7 1-3 DVD-RW Installation: Lắp đặt ổ... - Page 3 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-8.2.1 CHANGE DATE & TIME : Thay đổi ngày\thời gian_________________________ 41 4-8.2.2 TIME ZONE AND DAYLIGHT SAVING TIME SETUP: : Thiết lập thời gian và khu vực thay đổi giờ mùa hè ____ 42 4-8.2.3 INTERNET TIME SETUP :...
- Page 4 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 8: Chương 8 CMS INSTALLATION AND USAGE GUIDE: HƯỚNG DẪN CÀI ĐẶT VÀ SỬ DỤNG PHẦN MỀM CMS ___________________ 68 8-1 CMS Installation: Cài đặt CMS____________________________________________ 68 8-2 CMS LOGIN AND ENVIRONMENT: Đăng nhập DVR_____________________________ 70 8-3 DVRs, Groups &...
-
Page 5: Packing Detail And Installation: Chi Tiết Và Cài Đặt
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 1: Chương 1 PACKING DETAIL AND INSTALLATION: Chi tiết và cách lắp đặt 1-1 PACKING 1. DVR 2. Quick Start 3. IR Remote Control 4.Batteries x2 5. CD 6. Hard Disk Mount x4 7. - Page 6 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 1-2 Hard Disk Installation: Lắp đặt đĩa cứng Step 1: Lắp ráp ổ cứng, vặn vít vào giá đỡ như hình vẽ Step 2) Đặt ổ cứng vào khung và vặn vít siết chặt như hình vẽ.
- Page 7 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Note: After installation, please initialize Hard Disk before starting to record. For more detailed information, please check out User Manual 4-9 System Tools for reference. Lưu ý: Sau khi lắp đặt xong, hãy kiểm tra kỹ ổ đĩa cứng trước khi bắt đầu ghi. Để biết thêm chi tiết thông tin, xin vui lòng xem hướng dẫn sử...
- Page 8 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Step 3) Vặn vít ở mặt đáy của đầu ghi DVR như trong hình vẽ Step 4) Cắm dây cáp nguồn và cáp SATA của ổ DVD-RW. 189A Lý Thường Kiệt – P.7 – Q.11 – Tp.HCM...
-
Page 9: Front Panel Controls
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 2: PANEL LOCATION: Panel VỊ TRÍ 2-1 FRONT PANEL CONTROLS Description: Mô tả Control Keys Start or stop recording: Bắt đầu hoặc ngừng ghi hình PLAY Play back in normal speed: Phát lại tốc độ bình thường Display the search menu: Hiển thị... -
Page 10: Main Monitor
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại In SETUP mode, press to move cursor up. In PLAYBACK mode, press to slow down : Trong chế độ / SLOW cài đặt , bấm để di chuyển con trỏ lên , Trong chế độ xem lại , bấm để... - Page 11 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại RCA input port for audio signal. There are 4 ports available. (corresponding to channel 1 to 4) : Cổng AUDIO IN RCA vào của âm thanh. RCA output for audio signal : Cổng ra của âm thanh .
-
Page 12: Chapter 3: Chương
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 3: Chương 3 LIVE, PLAYBACK AND PTZ OPERATIONS Các IR điều khiển từ xa và con chuột hoạt động theo chế độ khác nhau, chương này mô tả các chức năng của chúng dưới ba chế... -
Page 13: Ptz Mode : Ở Chế Độ Điều Khiển Ptz
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Chuyển sang hiển thị 13kênh.Đầu ghi DVR 4ch không có tính năng này. Chuyển sang hiển thị 16kênh.Đầu ghi DVR 4ch không có tính năng này. ENTER/MODE Chuyển sang màn hình đầy đủ, hiển thị quad. - Page 14 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Resting the cursor on this icon will bring up the following five display icons : Chỉ con trỏ vào biểu tượng này sẽ hiện lên 5 biểu tượng sau đây FREEZE: Dừng lại...
- Page 15 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại USB device detected : Nhận diện thiết bị USB. DVD burner is detected : Đang ghi đĩa . Connected to the LAN cable : Kết nối trong mạng LAN Timer recording is on Red：Timer is set and recording has been started :...
- Page 16 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 3-2 PLAYBACK Mode : Switch to PLAYBACK mode by pressing “PLAY” under the LIVE mode, the graphical icon will show up on the upper center of the screen and the operation panel ( see below picture) will show up at right lower corner of the screen.
-
Page 17: Fast Forward
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Table 3-2.2 The mouse operation under the PLAYBACK mode. Icon Description / Fast rewind : Quay lui lại /Fast forward : Quay nhanh tới Play/pause : Bắt đầu / Dừng lại /SLOW，slow playback :... -
Page 18: Button Description
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Table 3-3.1 Remote Control functions under the PTZ mode : Những chức năng điều khiển từ xa ở chế độ Button Description / SLOW Move PTZ up : Điều khiển xuống ... - Page 19 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại ＊PTZ communication protocols from different brands aren’t compatible 100% some times. Therefore, some of these functions may be unavailable : Đôi khi những giao thức truyền thông PTZ từ những nhãn hiệu khác không thích hợp 100% .
-
Page 20: Main Menu Setup
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại AUX 4,「AUTO」Key ＋ Number key「4」 AUX 5,「AUTO」Key ＋ Number key「5」 AUX 6,「AUTO」Key ＋ Number key「6」 AUX 7,「AUTO」Key ＋ Number key「7」 AUX 8,「AUTO」Key ＋ Number key「8」 「Backup」, Customized function。 ＊ PTZ communication protocols from different brands aren’t compatible 100% sometimes. - Page 21 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Switch between numbers and letters : Chuyển đổi giữa các số và chữ Press to cancel the setup, and re-choose the login Account : Bấm để huỷ bỏ cài đặt và chọn lại đăng nhập Delete the last character : Xoá...
- Page 22 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-1 RECORD SETUP: Cài đặt chế độ ghi Item Description HDD FULL Select STOP to stop recording or OVERWRITE to reuse the : Chọn dừng ghi hình hay ghi đè lên ổ cứng khi ổ cứng đầy HDD when HDD is full 「Stop」...
-
Page 23: 4-1.1 Quality & Frame Rate Setup
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-1.1 Quality & Frame Rate Setup : Cài đặt chất lượng theo từng khung hình Note：4CH DVR will display 4 channels and 8CH DVR will display 8 channels : DVR 4CH sẽ hiển thị 4 kênh và... - Page 24 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-2 EVENT SETUP: Cài đặt theo sự kiện Item Description : Mô tả Motion Setup Enter to set up motion detection : Chọn vào để thiết lập sự dò tìm chuyển động...
- Page 25 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Check the box to Enable/Disable popup screen function for all channels. When motion is detected in LIVE mode, the detected channel image will pop up in full...
- Page 26 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Description : Mô tả Item Mask Mouse Switch between “select” and “deselect” for cursor-dragging function : Chuyển đổi Selection giữa "chọn" và bỏ chọn "" cho chức năng con trỏ...
- Page 27 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Click or press ▼ to select between HIGH, LOW voltage for triggering sensor detection or OFF to turn off polarity for each Nhấp vào hoặc bấm ▼ để chọn giữa HIGH, LOW kích hoạt cảm channel : biến phát hiện hoặc tắt...
-
Page 28: 4-2.2 Sensor Setup : Thiết Lập Báo Động
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Each page provides 10 schedules for setup. 5 pages in total : Mỗi trang cung cấp Page 10 lịch trình cho các thiết lập. Tổng số 5 trang Enter to setup holiday, up to 50 days, other than weekends : Chọn vào để... - Page 29 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-4 CAMERA SETUP : Cài đặt Camera 189A Lý Thường Kiệt – P.7 – Q.11 – Tp.HCM Tell : (08)3.955.9999 – Fax : (08) 5.405.13.78...
- Page 30 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả You can setup independently for each channel : Bạn có thể thiết lập độc lập cho mỗi kênh Check the box to Enable/Disable mask function for LIVE mode : Chọn vào ô...
- Page 31 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Check to activate the user’s account : Kiểm tra để kích hoạt tài khoản của người sử dụng Username Set up username : Thiết lập tên người dùng Set up password for each user.
- Page 32 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-5.2 User Picture Setup : Thiết lập hình ảnh cho người dùng User can select picture wished to be changed to from hard drive : Người dùng có thể lựa chọn hình ảnh muốn được thay đổi từ...
-
Page 33: 4-6.1 Networking Setup: Thiết Lập Mạng
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-6 NETWORKING SETUP : Thiết lập mạng Item Description : Mô tả Setup mode for network connection: (DHCP、LAN、ADSL) : Thiết lập chế độ Connect type kết nối mạng ( DHCP, LAN , ADSL) -
Page 34: 4-6.1.2 Lan
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-6.1.2 LAN Select LAN for network connection, the following information is required : Chọn mạng LAN cho kết nối mạng, các thông tin sau là bắt buộc 189A Lý Thường Kiệt – P.7 – Q.11 – Tp.HCM... - Page 35 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả IP Address Enter IP address provided by ISP : Nhập địa chỉ IP được cung cấp bởi ISP Enter IP address of Subnet Mask provided by ISP : Nhập địa chỉ...
- Page 36 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-6.2 HTTP Setup : Cài đặt HTTP Item Description : Mô tả Check to enable HTTP server. Users can remotely access into the DVR over Enable HTTP the network if the HTTP function is activated : Kiểm tra để...
- Page 37 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-6.3 DDNS Setup : Thiết lập DDNS Item Description : Mô tả Enable DDNS Enable/disable DDNS function : Enable/ Disable chức năng DDNS Enter the registered SMTP Server : Đăng ký SMTP trên máy chủ...
- Page 38 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-6.4 Mail Setup When event occurs (VLOSS, MOTION, SENSOR), email will be sent to the receiver account Automatically : Khi sự kiện xảy ra (VLOSS, Motion, Sensor), email sẽ tự động được gửi đến các tài khoản 189A Lý...
- Page 39 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Enable E-mail Check the box to enable/disable Email Notification function : Đánh dấu vào ô Enable/disable chức năng Thông báo qua Email Notification SMTP Server Enter to set up SMTP Serve name : Chọn vào để...
- Page 40 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Chọn vào ô để Click the box to Enable/Disable PTZ function for each channel : Enable PTZ Enable / Disable PTZ chức năng cho mỗi kênh Set up the protocol of PTZ cam.
- Page 41 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả The name of DVR will be shown when users login from remote access : Tên của DVR Name DVR sẽ được hiển thị khi người dùng đăng nhập truy cập từ xa The location of DVR will be shown when users login from remote access : Các...
- Page 42 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Set up duration time in seconds for the interval between channels under Auto- Auto-Seq Interval Seq mode : Thiết lập thời gian từng giây cho khoảng cách giữa các kênh theo chế độ nhảy hình...
- Page 43 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-8.2.1 CHANGE DATE & TIME : Thay đổi ngày/ thời gian Setup date and time of DVR manually according to user’s local time : Thiết lập ngày và thời gian ghi hình bằng tay theo giờ...
- Page 44 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Check to enable DVR automatic synchronization function : Effective by this option selected, DVR will automatically synchronize the time upon rebooting or by every Automatic 24 hours after booting : Kiểm tra để...
- Page 45 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả Key Tone Enable/Disable keystrokes : Enble/Disable những phím nhấn Enable/Disable buzzer operation when the alarm is triggered for sensor, motion Buzzer and vloss (Video Loss) : Enable/ Disable hoạt động của chuông khi báo động được kích...
- Page 46 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4-9 UTILITY SETUP : Thiết lập tiện ích Item Description : Mô tả Select to enter hard disk initialization menu. Please stop recording before entering this menu. Enter the menu, system will show all the data (model ,volume ) of HDD that installed in DVR.
- Page 47 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Download Setup Download configuration from a USB device into DVR : Tải về cấu hình từ thiết bị from USB USB vào DVR Upgrade DVR through USB. Please stop recording and backup setup configuration before upgrading.
- Page 48 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Description : Mô tả From The start time of backup file : Thời gian bắt đầu sao file lưu The end time of backup file : Thời gian kết thúc file sao lưu Select USB, CD/RW or PC as the backup device : Chọn USB, CD / RW hoặc...
- Page 49 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 5-2.1 EVENT SEARCH : Thiết lập sự kiện The DVR automatically records events with type, time and channel information included. If there is recording data for an event, a yellow signal will be shown on the left side of time information. Rest your cursor under the line and press “enter”, or left click your mouse to playback the recording data.
- Page 50 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Click “date” to display recording time of that specific date with time bar. You can change time (hour/minute/second) or click on a specific time of time bar by mouse then press “ok”. DVR will playback the selected recording data : Click vào ngày ""...
- Page 51 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại AP software:「DVR Remote Desktop」can allow you to remotely access and control the DVR from PC : Phần mềm AP : "DVR Remote Desktop" có thể cho phép bạn truy cập từ xa và kiểm soát việc ghi hình từ máy 5-3 AP Software Installation and Setup : Thiết lập và...
- Page 52 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Step Four: Run or Save our AP software : Run hoặc lưu lại phần mềm AP Step Five: If you choose to run the software, Start window will be shown up. Please enter information of login DVR: IP, Port, Username and Password, or choose “Play Recorded File”...
- Page 53 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Note：4CH DVR will display 4 channels and 8CH DVR will display 8 channels : DVR 4CH sẽ hiển thị 4 kênh và DVR 8CH sẽ hiển thị 8 kênh 5-4 AP Software Operation : Thao tác phần mềm AP...
- Page 54 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại View - Hide Caption & Ẩn Caption và Menu Hide the Caption and Menu : Menu／F9 Disable the function of resizing window : Disable chức năng thay đổi kích View - Disable resizing／F10 thước cửa sổ...
-
Page 55: Chapter 6 Specificaitons
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 6 SPECIFICAITONS 1. VIDEO Input Level 1.0 Vp-p±10% Composite, 75Ω Balanced Display Speed NTSC 480 fps(16CH), 240fps(8CH), 120fps(4CH) 400 fps(16CH), 200fps(8CH) , 100fps(4CH) Display Resolution NTSC 720(H) X 480(V) - Page 56 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Temperature Humidity Less than 90% 8. PHYSICAL Dimension 430(W) x 293(D) x 55(H) mm Weight 2.5kg (3.5kg including 1 HDD and CD-RW) 9. BACKUP BACKUP USB Stick Video Data, Audio CD-RW/DVD±RW Video Data, Audio...
- Page 57 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại CHAPTER 7 : MOBILE APPLICATION INSTALLATION AND USAGE : Sự Cài đặt ứng dụng và Cách dùng cho mobile You can remotely monitor all channels of DVR through your mobile device. The required mobile application is from DVR manufacturer and it supports mobile OS for both Windows mobile 5.0 above...
- Page 58 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.2 Mobile Application Operation : Cài đặt ứng dụng cho điện thoại After the installation, enter the Program Files menu in your mobile device to run a file called “DVRH264”. Select “Menu” at the right lower corner of your mobile screen, 4 commands, Login Add Modify and Delete, will show up : Sau khi cài đặt , chọn vào Menu Program Files trong điện thoại di động của...
- Page 59 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.2.1 Add New Login DVR : To log into the DVR, you need to enter the logging-in DVR information. Find “Add” under the “Menu” then enter logging-in DVR’s IP address, Port number, account name and password. Press Để...
- Page 60 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Network connectivity will take some time. It’ll be affected by networking environment and bandwidth flow. Live image will show up after a successful connection : Kết nối mạng sẽ mất một thời gian. Nó sẽ bị...
- Page 61 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.2.4 Delete the Login Information of DVR “Delete” command can be used to remove the DVR information if it is no longer useful. Select the DVR on the name list then choose “Delete” : Lệnh...
- Page 62 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.3.2 Image Quality Setup : Cài đặt chất lượng hình ảnh Select “Quality” under the “Menu” : Chọn “Quality” dưới “Menu” There will be 5 levels for your to choose: Low、Normal、Middle、High and Highest : Sẽ...
- Page 63 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.3.4 Size of Image : Kích thước của hình ảnh The screen size of different mobile device can be different. You can select “Size” under the “Menu” to choose from “Original” or “Fit Screen” to resize the display image : Kích thước màn hình của thiết bị...
- Page 64 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-1.3.6 Alarm : Báo động This application not only allows you to remotely monitor through mobile device but receive the alarm that has been triggered by events such as Motion Detected, Sensor Triggered and Vloss : Ứng dụng này...
- Page 65 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Step 1: The mobile application called “Jrviewer.CAB” and “H264Pocket.CAB” need to be installed in your mobile device. The application can be downloaded directly from the manufacturer’s website to your mobile or; alternatively, it can be transferred to your mobile device from the CD that packed with DVR through Bluetooth or USB cable : Các ứng dụng di động được gọi là...
- Page 66 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-2.2 Mobile Application Operation : Thao tác sử dụng ứng dụng cho di động After the installation, enter the Program Files menu in your mobile device to run files named “Jrviewer”...
-
Page 67: Alarm Alarm
Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Item Function Description Channel 1~16 Display for CH 1~16 Choose from CH1~16 to display Original：image size as original Screen Size of image Stretch：stretch the size as full screen Fit: resize the image to fit the screen Change the quality of image. - Page 68 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 7-2.3.2 Operation under the LIVE monitoring for H264 Pocket Item Function Description : Mô tả Choose from CH1~16 to display. CH1~4 can receive audio Display for CH Channel 1~16 signal : Chọn từ...
- Page 69 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Cài đặt và Hướng dẫn sử dụng CMS CHAPTER 8 : CMS INSTALLATION AND USAGE GUIDE : 8-1 CMS Installation : System Requirement : Yêu cầu hệ thống ＊Intel Pentium 4 processor or equivalent.
- Page 70 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4. Select “Next”, and then select “Browse” to change installation path if needed. To check available space on hard disk, please select “Disk Cost” then please select “Next” to the next step : Chọn "Next",...
- Page 71 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Chọn 'Close' 6. Select ‘Close’ to finish installation when the “Installation Complete” window shows : để đóng cửa sổ hiển thị, khi cài đặt "hoàn thành" 189A Lý Thường Kiệt – P.7 – Q.11 – Tp.HCM...
- Page 72 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-2 CMS LOGIN AND ENVIRONMENT : Đăng nhập CMS To enter CMS, the administrator’s user name and password are required. The defaults are ‘admin’ Để nhập CMS, tên người dùng của quản trị và mật khẩu được yêu cầu. Giá trị mặc and ‘123456’...
- Page 73 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-3.1 View DVR／Group List Single left click on ‘DVR’ or ‘Group’ will expand/collapse the entire Xem DVR/Nhóm bấm vào danh sách 'DVR' hay 'Nhóm' sẽ mở rộng / thu hẹp DVRs and groups list : các DVRs và...
- Page 74 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-3.2 View Event Logs : Xem bản ghi sự kiện Under this page, all the events of a DVR can be expanded/collapsed in the order of Remote in/Remote out, Video Loss, Motion, Sensor, Others (Power Reset, Key Lock, Key Unlock, HD Full) : Theo trang này, tất cả...
- Page 75 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-5 Main Display : Màn hình hiển thị chính The main display area is where the live image of DVR is shown. You can drag to change the location of screen for each channel and turn on/off audio signal with mouse-click : Diện tích hiển thị...
- Page 76 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-5.2 eMAP Display : Màn hình eMap In Live mode, pressing will bring the e-MAP drag-down menu. If the channel has been set up to use e-MAP, the menu will show all the e-MAP titles that have been entitled to this channel;...
- Page 77 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Icon Description 8 direction key Rotate the PTZ ZOOM+：Zoom in ZOOM : Zoom out Setup the PTZ spot as pre-set N. FOCUS+ : Focus in FOCUS-：Focus out Move to pre-set N.
- Page 78 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Icon Description User Administration. Please see “9-6.1 User administration” DVR Administration. Please see “9-6.2 DVR Administration” Group Administration. Please see “9-6.3 Group Administration” eMap Administration. Please see “9-6.4 eMap Administration”.
- Page 79 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-6.2 DVR Administration : Người quản trị DVR DVR connections can be added to or deleted from the CMS and their information can be edited. DVR’s channel names can be entered here or downloaded from the DVR by pressing ‘From DVR’.
- Page 80 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 4. Click “OK” to return to the previous window : Nhấp vào "OK" để quay trở lại cửa sổ trước 5. Select a display mode : Chọn một chế độ hiển thị...
- Page 81 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-6.5 Remote Play : Xem lại từ xa Video images recorded on a DVR can be displayed on a remote CMS. With Remote Play function, select a DVR and a display mode on top of the screen. After the recorded segments are listed below, double click on one to show its image on the right : Hình ảnh video ghi lại trên một DVR có...
- Page 82 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Icon Description : Mô tả Start playing : Bắt đầu chạy Pause : dừng Fast forward : Tua nhanh tới Fast rewind : Tua lùi lại 8-6.6 HDD Playback : Xem lại trên HDD...
- Page 83 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại Icon Description : Mô tả Start playing : Bắt đầu chạy Pause : Dừng Stop playback : Dừng xem lại Fast forward : Tua nhanh tới Fast rewind : Tua lùi lại 8-6.8 Event Playback :...
- Page 84 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 8-6.9 Snapshot Data : Dữ liệu chụp hình It can display all the snapshots you’ve taken in line in “Snapshot Data”. You can review, delete or save as other files here : Nó...
- Page 85 Vạn Xuân . www.vantech.com.vn Công Ty Cổ Phần Thương Mại 1. Cám ơn quý khách đã quan tâm tới sản phẩm của chúng tôi, Công Ty đưa đến cho khách hàng : Hướng dẫn cài đặt và sử dụng đầu ghi hình VT – 4100 – 8100 - 16100. Hy vọng phần HDSD sẽ giúp quý...
