Tennant 1069908-V6 Operator And Parts Manual

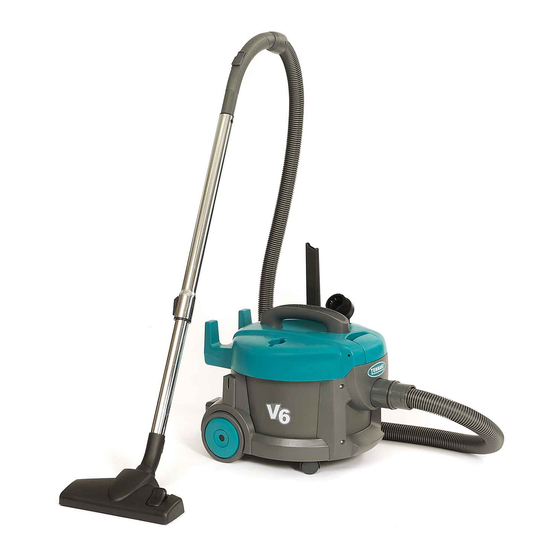

Canister dry vacuum cleaner
Hide thumbs Also See for 1069908-V6:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model Part No.:
1069908-V6 (120V)
www.tennantco.com/manuals
Canister Dry Vacuum Cleaner
Aspirateur traineau à poussières
Manual de funcionamiento y lista de componentes
Manuel de fonctionnement et liste des pièces
V6
Aspiradora trineo de sólidos
Operator and Parts Manual
Rev. 02 (10-2013)
EN
ES
FR
9009721

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1069908-V6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tennant 1069908-V6

Summary of Contents for Tennant 1069908-V6

  • Page 1 Canister Dry Vacuum Cleaner Aspiradora trineo de sólidos Aspirateur traineau à poussières Operator and Parts Manual Manual de funcionamiento y lista de componentes Manuel de fonctionnement et liste des pièces Model Part No.: 1069908-V6 (120V) 9009721 Rev. 02 (10-2013) www.tennantco.com/manuals...
  • Page 2 Tennant Company PO Box 1452, Minneapolis, MN 55440 USA Phone: (800) 553-8033 or (763) 513-2850 www.tennantco.com Original Instructions. Copyright © 2012 TENNANT Company. All rights reserved. Printed in China. Specifications and parts are subject to change without notice.   Tennant V6 (05-2013)

  • Page 3: Important Safety Instructions

    24. Do not expose machine to rain or moisture. Store indoors only. 25. Connect to a properly grounded outlet only. See Grounding Instructions. 26. Unplug before connecting (Hose, Telescopic Wand, Floor Tool, Crevice Tool, Dusting Brush). SAVE THESE INSTRUCTIONS Tennant V6 (09-2012)

  • Page 4: Replacement Bags And Filters

    Dusting Brush Crevice Tool Replacement Bags and Filters V6 Genuine OEM Dust Bags Part No. 9009784 Paper Bag, Package of 12 bags Part No. 9009895 SMS Cloth Bag (Optional) V6 Genuine OEM Filters Part No. 9009775 HEPA Filter Tennant V6 (10-2013)
  • Page 5 To extend the telescopic wand push the button downwards while extending the lower part of the wand (Fig. 3). NOTE: If there is too much suction when using a cleaning tool release some suction by pushing the button up on the hose handle (Fig.4). Tennant V6 (10-2013)
  • Page 6 After use, turn off the machine and unplug the cord from the electrical outlet. Wrap the power cord around the cord storage hooks at the rear of the machine (Fig. 1) and store all cleaning tools on machine as shown (Fig.2) Tennant V6 (08-2013)
  • Page 7 Slide new dust bag opening over the air entrance connector (Fig.7). Make sure the arrow is pointing upward (Fig.8). NOTE: The seal around the dust bag opening should cover the air entrance connector inside the housing. Optional Cloth Bag Tennant V6 (08-2013)
  • Page 8 Remove the dust bag and empty, clean the filters or free any blockage and ensure adequate airflow is restored. Allow the machine to cool for approximately 45 minutes. To resume operation, plug cord into an electrical outlet and restart machine. Tennant V6 (08-2013)
  • Page 9 Check that the vacuum bag is installed correctly and is empty. If required dispose of the paper bag (Fig.2). Disconnect the hose and check that there are no blockages in the vacuum or in the hose. If there is remove the blockage and re-install (Fig.3). Tennant V6 (08-2013)
  • Page 10 PO Box 1452, Minneapolis, MN 55440 EE. UU. Teléfono: (800) 553-8033 o (763) 513-2850 www.tennantco.com Instrucciones originales. Copyright © 2012 TENNANT Company. Todos los derechos reservados. Impreso en China. Las características técnicas y las piezas están sujetas a cambios sin previo aviso.

  • Page 11: Instrucciones Importantes De Seguridad

    ConÄctelos Énicamente a un tomacorriente que tenga la conexiÅn adecuada. Consulte las Instrucciones para la conexiÅn a tierra. Desenchufe antes de conectar (Tubo flexible, Tubo telescÅpico, Herramienta para pisos, Herramienta para rincones, Cepillo para polvo) CONSERVE ESTAS INSTRUCCIONES Tennant V6 (09-2012)

  • Page 12: Bolsas Y Filtros De Repuesto

    Bolsas y filtros de repuesto Bolsas OEM V6 genuinas Pieza n.º. 9009784 Bolsa de papel, paquete de 12 bolsas Pieza n.º 9009895 Bolsa de tela SMS (opcional) Filtros OEM V6 genuinos Pieza n.º 9009775 Filtro HEPA Tennant V6 (10-2013)
  • Page 13 Para extender el tubo telescópico, presione el botón hacia abajo mientras extiende la parte inferior del tubo (Fig. 3). NOTA: si hay demasiada succión cuando usa una herramienta de limpieza, presione hacia arriba el botón del mango del tubo para reducirla (Fig. 4). Tennant V6 (10-2013)
  • Page 14 Después de usar la máquina, apáguela y desconecte el cable de alimentación de la toma de corriente. Enrolle el cable de alimentación alrededor de los ganchos para ese fin en la parte posterior de la máquina (Fig. 1) y guarde todas las herramientas de limpieza en la máquina como se muestra (Fig. 2). Tennant V6 (08-2013)
  • Page 15 Deslice la abertura de la bolsa sobre el conector de entrada de aire (Fig. 7). Asegúrese de que la flecha en el frente de la bolsa apunte hacia arriba (Fig.8). NOTA: el cierre que rodea la abertura de la bolsa debe cubrir el conector de entrada de aire en el interior del aparato. Bolsa opcional de tela Tennant V6 (08-2013)
  • Page 16 Asegúrese de que se restablezca el flujo de aire adecuado. Deje enfriar la máquina durante aproximadamente 45 minutos. Para volver a usarla, conecte el cable en una toma de corriente y vuelva a encenderla. Tennant V6 (08-2013)
  • Page 17 Compruebe que la bolsa esté instalada correctamente y se encuentre vacía. Si es necesario, deseche la bolsa de papel (Fig. 2). Desconecte el tubo flexible y compruebe que no haya obstrucciones en la máquina ni en el tubo flexible. Si hay alguna, elimínela y vuelva a armar la máquina (Fig. 3). Tennant V6 (08-2013)
  • Page 18 PO Box 1452, Minneapolis, MN 55440 USA Téléphone : (800) 553-8033 ou (763) 513-2850 www.tennantco.com Instructions d’origine. Copyright © 2012 TENNANT Company. Touts droits réservés. Imprimé en Chine. La documentation ainsi que les pièces de l’appareil peuvent faire l’objet de modifications sans notification aucune.

  • Page 19: Instructions De S•Curit• Importantes

    25. Doit ‚tre branch• sur une prise de courant avec mise ƒ la terre. Voir les instructions de mise ƒ la terre. 26. D•brancher l’appareil avant de connecter (Flexible, Telescopic Wand, Brosse triangulaire, Bec suceur, Brosse pousseter). CONSERVER CES INSTRUCTIONS Tennant V6 (09-2012)

  • Page 20: Sacs Et Filtres De Rechange

    Sacs et filtres de rechange Sacs à poussières originaux V6 OEM Pièce n° 9009784 Sac en papier, ensemble de 12 sacs Pièce n° 9009895 Sac en tissu SMS (en option) Filtres originaux V6 OEM Pièce n° 9009775 Filtre HEPA Tennant V6 (10-2013)
  • Page 21 Pour rallonger le tube télescopique presser le bouton vers le bas tout en étirant la partie basse du tube (fig. 3). IMPORTANT : si la succion est trop forte lors de l’usage de l’accessoire de nettoyage relâcher celle-ci en appuyant vers le haut sur le bouton de la poignée du flexible (fig.4). Tennant V6 (10-2013)
  • Page 22 Après usage, éteindre l’appareil et débrancher le câble de la prise électrique. Enrouler le câble électrique autour de la poignée de rangement du câble à l’arrière de l’appareil (Fig. 1) et ranger tous les accessoires de nettoyage sur la machine comme indiqué (fig.2). Tennant V6 (08-2013)
  • Page 23 Insert new paper bag making sure the upward arrow on the front of the dust bag is aligned to the top of the container over the entrance. IMPORTANT : le joint autour de l’entrée du sac à poussières doit couvrir le connecteur de l’arrivée d’air à l’intérieur du compartiment. Sac en papier en option Tennant V6 (08-2013)
  • Page 24 Laisser l’appareil se refroidir pendant environ 45 minutes. Pour reprendre le fonctionnement, brancher le câble à une prise électrique et redémarrer l’appareil. Tennant V6 (08-2013)
  • Page 25 Vérifier que le sac à poussières est correctement installé et vide. Si besoin jeter le sac en papier (fig.2). Retirer le flexible et vérifier qu’il n’y a rien qui obstrue l’appareil ou le flexible. Si c’est le cas retirer l’obstruction et installer à nouveau le flexible (fig.3). Tennant V6 (08-2013)
  • Page 26 V6 Parts List Tennant V6 (10-2013)
  • Page 27 TOOL, BRUSH, DUST TOOL HOLDER KIT 9009970 (Includes 1-ST5x15 Screw) 1071066 LABEL, WARNING [AC CAN VAC EN/FR/ES 9009895 BAG, CLOTH 1071196 LABEL, LOGO, 03.375L WHT/TL [TENNANT] 1071198 LABEL, MODEL [V6] 9011780 TOOL, CARPET, W/ADAPTER 9009795 CIRCUITBOARD, 120V shown Tennant V6 (10-2013)
  • Page 28 Recommended Spare Parts 9009784 BAG, VACUUM [1PKG=12 BAGS] 9009775 FILTER, HEPA 9009893 HOSE ASSY 9009769 TOOL, CREVICE 9009771 TOOL, BRUSH, DUST 9009772 TOOL, FLOOR 9009792 CORD ASSY, POWER, YEL [NA] 9009895 BAG, CLOTH (OPTION) 9011780 TOOL, CARPET, W/ADAPTER Tennant V6 (10-2013)
