Timeless Perfection
Auteur
Datum
Filenaam
©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk,
fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur.
User Manual
Audyn PRE-6 High-End multichannel pre-amplifier
R.Voshol
16-11-2006
Audyn PRE-6 User Manual v3.0.doc
. .
. .
. .
. .
. .
. .
. .
Advertisement
Table of Contents
Related Manuals for Audyn PRE-6
Summary of Contents for Audyn PRE-6
-

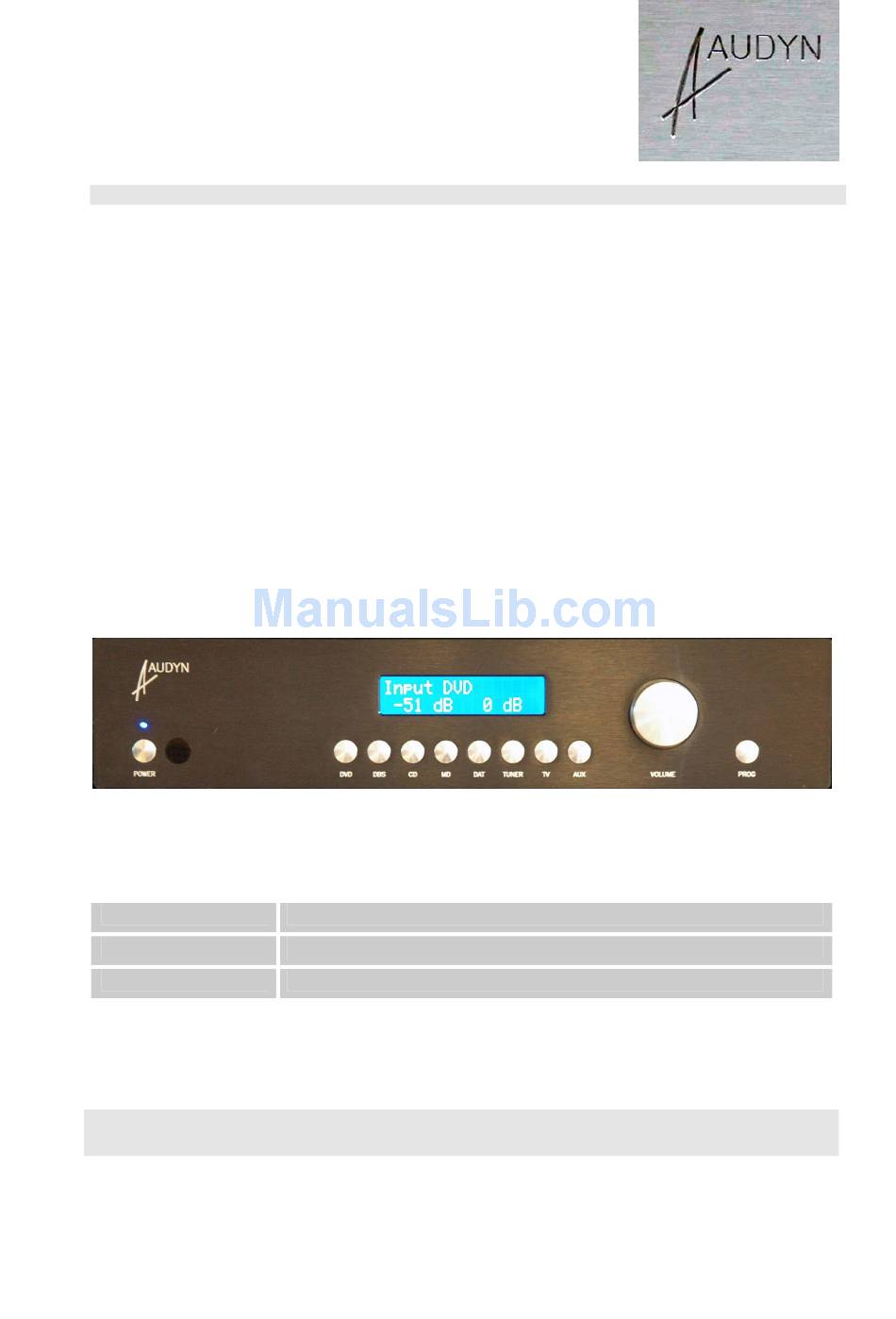

Page 1: User Manual
Timeless Perfection User Manual Audyn PRE-6 High-End multichannel pre-amplifier Auteur R.Voshol Datum 16-11-2006 Filenaam Audyn PRE-6 User Manual v3.0.doc ©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk, fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur. -
Page 2: Table Of Contents
........................7 OLUME REGELING ........................7 ET INSTELLING ............................7 OEDING ............................7 PTIES EIGENSCHAPPEN ‘AUDYN PRE-6’ ....................8 SPECIFICATIES AUDYN PRE-6 ..................... 9 VEILIGHEID INSTRUCTIES ......................11 ......................... 11 AARSCHUWING AANSLUITINGEN..........................12 ..........................12 PMERKINGEN FRONT PANEEL ..........................13 ACHTERPANEEL .......................... - Page 3 Timeless Perfection AFSTANDSBEDIENING ......................25 AUDYN PRODUCTLIJN......................26 REFERENTIES ..........................27 _____________________________________________________________________ 3/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®...
- Page 4 Timeless Perfection Document historie Versie Datum Auteur Omschrijving v1.0 17-03-2006 R.Voshol uitgave v2.0 10-07-2006 R.Voshol uitgave v3.0 16-11-2006 R.Voshol uitgave _____________________________________________________________________ 4/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®...
-
Page 5: Inleiding
Timeless Perfection Inleiding De ‘Audyn PRE-6’ is een meerkanaals-voorversterker, en is professioneel opgebouwd. Aangesloten op een meerkanaals-eindversterker biedt de PRE-6 naast Surround, ook een mogelijkheid tot Dual Stereo weergave. De metalen behuizing, vervaardigd uit 1,5 mm dik gegalvaniseerd staalplaat fungeert als stabiele basis voor de diverse elektronica printen en beschermt de elektronische schakelingen tegen elektromagnetische en hoogfrequente storingen. -
Page 6: Voorversterker
Een uitgangsbuffer. De buffertrap zorgt voor een lage uitgangsimpedantie en levert voldoende stroom voor het aansturen van de eindversterker. Microcontroller De PRE-6 is voorzien van een centrale microcontroller welke de afhandeling verzorgt voor: o het informatie display o de ingangrelais... -
Page 7: Volume Regeling
0dB en 16dB in stappen van 1dB in. Voeding De PRE-6 is voorzien van een overgedimensioneerde voeding bestaande uit een volledig geïsoleerde 15VA ringkern transformator, ultrasnelle gelijkrichter diodes en hoge kwaliteit CapXon condensatoren met een totale capaciteit van 10.000 µF. -
Page 8: Eigenschappen 'Audyn Pre-6
• ondersteunt High-End Stereo, SACD en DVD-Audio, plus alle toekomstige 6 kanaal normen zeer muzikale performance, zeer lage vervorming • frontplaat: zilver of zwart geborsteld • _____________________________________________________________________ 8/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 9: Specificaties Audyn Pre-6
+11 dB (preset = 0 dB, Rear = off) Versterking per kanaal • +8,5 dB (preset = 0 dB, Rear = on) +5 dB (SW=on/off) Versterking subwooferkanaal • -5 dB Versterking recorderkanaal • _____________________________________________________________________ 9/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... - Page 10 Netspanningfrequentie • 0,5 Amp traag (interne montage) Netzekering • 5 VA Maximum opgenomen vermogen • Opgenomen vermogen in stand-by • Noot*: THD = Total Harmonic Distortion TIM = Transient Intermodulation Distortion _____________________________________________________________________ 10/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®...
-
Page 11: Veiligheid Instructies
Slechte werking of het defect raken van de versterker kan hier het gevolg van zijn. o Reinig de versterker niet met water of chemische oplosmiddelen. Gebruik hiervoor een schone droge doek. _____________________________________________________________________ 11/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 12: Aansluitingen
Bind de luidsprekersnoeren niet samen met de andere aansluitsnoeren, er kunnen hierdoor bijgeluiden optreden. o Gebruik goede kwaliteit verbindingskabels met vergulde cinch connectoren welke goed klemmend op de aansluitbussen van de apparatuur aangesloten kunnen worden. _____________________________________________________________________ 12/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 13: Front Paneel
Timeless Perfection Front paneel In paragraaf 0 wordt uitgebreid ingegaan op de bediening van de Audyn PRE-6. Achterpaneel Aansluitingen Surround uitgangen o Sub Subwoofer kanaal o Cen Centerkanaal o RL Achterkanaal Links o RR Achterkanaal Rechts o FL Frontkanaal Links... - Page 14 Noot: Alle twee kanaal ingangen zijn identiek aan elkaar .Andere dan aangegeven twee kanaal toestellen kunnen ook op de PRE-6 worden aangesloten. Alle zes kanaal ingangen zijn identiek aan elkaar .Andere dan aangegeven zes kanaal toestellen kunnen ook op de PRE-6 worden aangesloten.
-
Page 15: Aansluitschema
Timeless Perfection Aansluitschema Onderstaande tekening geeft weer hoe de Audyn PRE-6 aangesloten kan worden. Hoe een en ander uiteindelijk wordt aangesloten is afhankelijk van uw configuratie. Center speaker Televisie Video 1 - 2 Front speaker Links Front speaker Rechts Subwoofer... -
Page 16: Bediening Audyn Pre-6
Timeless Perfection Bediening Audyn PRE-6 Aan/uit Het versterkerdeel van de ‘Audyn PRE-6’ staat altijd onder spanning. In de stand-by stand worden alleen het display, de power Led en de ingangsrelais uitgeschakeld. o Power Led Brand continue bij versterker in bedrijf... -
Page 17: Ingang Keuze
Geschikt voor een TUNER met 2 analoge audio uitgangen o TV Geschikt voor TV toestel met 2 analoge audio uitgangen o AUX Geschikt voor overige apparatuur met 2 analoge audio uitgangen _____________________________________________________________________ 17/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 18: Instellingen
De verzwakker kan in stappen van 1dB door middel van de volume regelaar binnen een bereik van 0dB tot 16dB worden ingesteld. De ingestelde waarde wordt als “Preset” in het geheugen opgeslagen. _____________________________________________________________________ 18/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 19: Generieke Instellingen
1dB, tussen de 0dB en 16 dB worden ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset waarde in het geheugen opgeslagen. _____________________________________________________________________ 19/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 20: Preset Center
1dB, tussen de 0dB en 16 dB worden ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset waarde in het geheugen opgeslagen. _____________________________________________________________________ 20/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 21: Overige Instellingen
Yes: de achterspeakers staan ingeschakeld (*). Noot (*): Om ten opzichte van de stereo mode de geluidsindruk bij dual stereo gelijk te houden wordt bij inschakelen van de achterspeakers het Front / Rear niveau 2,5dB gedempt. _____________________________________________________________________ 21/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... -
Page 22: Persoonlijke Instellingen
Timeless Perfection Persoonlijke instellingen In onderstaand formulier kunnen de persoonlijke instellingen van de Audyn PRE-6 worden ingevuld. Persoonlijke gegevens Naam Datum Preset instellingen “Audyn PRE-6” Generiek Waarde o Preset L Front o Preset R Front o Preset L Rear o Preset R Rear... -
Page 23: Configuratie Invul Formulier
Timeless Perfection Configuratie invul formulier Onderstaand formulier biedt de gebruiker de mogelijkheid om alle op de PRE-6 aangesloten apparatuur te registreren. Persoonlijke gegevens Naam Datum Serienummer PRE-6 Aangesloten apparatuur o Merk/ type o Serienummer o Merk/ type o Serienummer o Merk/ type... - Page 24 Serienummer (L) o Serienummer (R) Luidsprekers ‘Rear’ o Merk/ type o Serienummer (L) o Serienummer (R) Luidspreker ‘Center’ o Merk/ type o Serienummer Luidspreker ‘Sub’ o Merk/ type o Serienummer _____________________________________________________________________ 24/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®...
- Page 25 Timeless Perfection Afstandsbediening Met de Audyn afstandsbediening kunnen de volgende functies remote worden bediend: Power On / Stand-by Volume ‘harder’ Volume ‘zachter’ DvD Multi channel bronkeuze DBS Multi channel bronkeuze CD bron keuze MD bron keuze DAT bron keuze TUNER bron keuze...
-
Page 26: Audyn Productlijn
Timeless Perfection Audyn productlijn COM-2 (geïntegreerde 2 kanaal versterker) COM-6 (geïntegreerde 6 kanaal versterker) Afstandsbediening PRE-2 (2 kanaal voorversterker) PRE-6 (6 kanaal voorversterker) AMP-200 (2 kanaal eindversterker) AMP-300 (3 kanaal eindversterker) _____________________________________________________________________ 26/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®... - Page 27 Timeless Perfection Referenties Audyn http://www.audyn.com HiFi.nl http://www.hifi.nl/recensies.php?id=2723 RuVox® http://www.ruvox.nl _____________________________________________________________________ 27/27 Audyn PRE-6 User Manual v3.0.doc RuVox ®...
