Timeless Perfection
Auteur
Datum
Filenaam
©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk,
fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur.
User Manual
Audyn PRE-2, High-End audio pré amplifier
R.Voshol
21-11-2006
Audyn PRE-2 User Manual v1.0.doc
. .
. .
. .
. .
. .
. .
. .
Advertisement
Table of Contents
Related Manuals for Audyn PRE-2
Summary of Contents for Audyn PRE-2
-

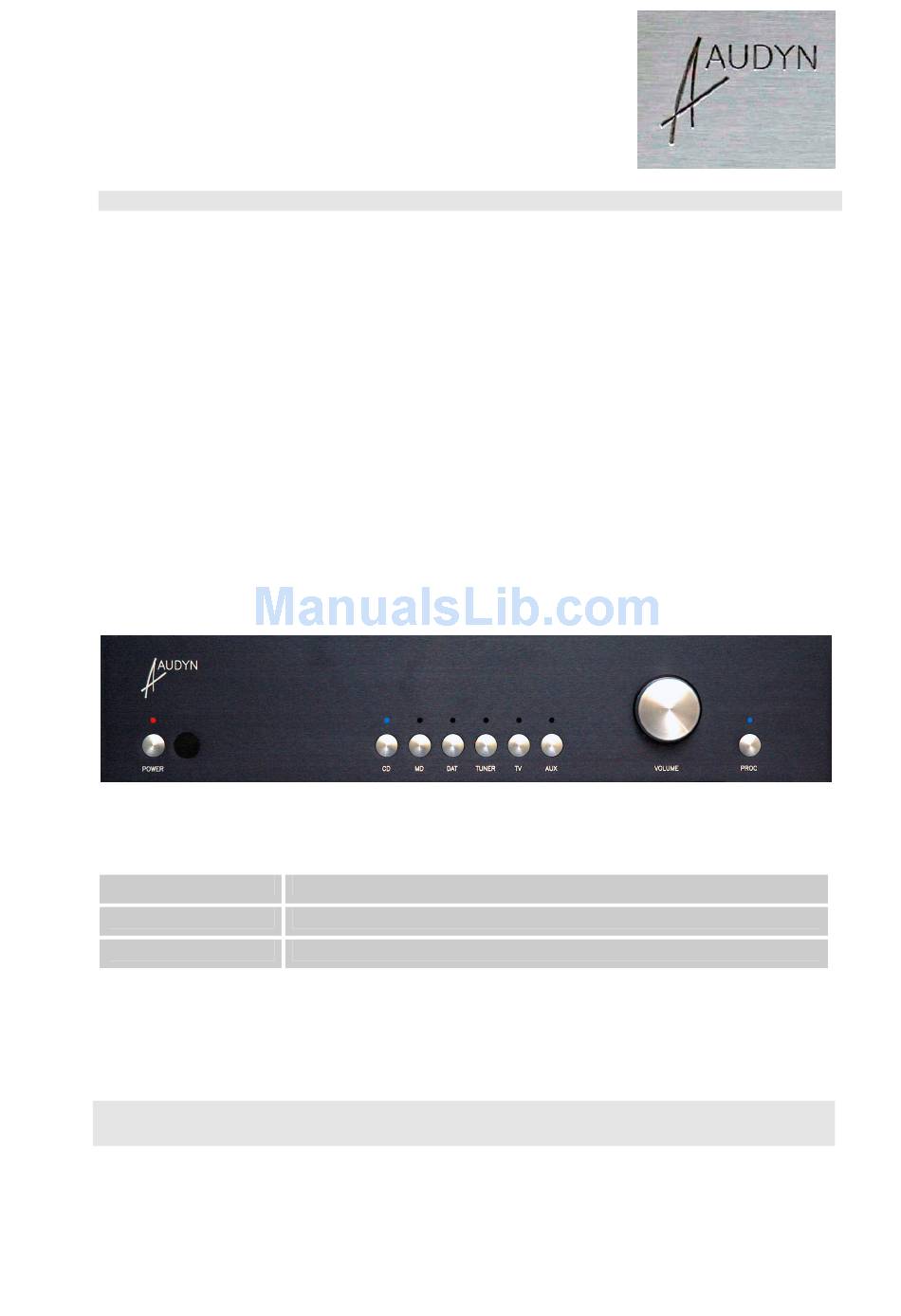

Page 1: User Manual
Timeless Perfection User Manual Audyn PRE-2, High-End audio pré amplifier Auteur R.Voshol Datum 21-11-2006 Filenaam Audyn PRE-2 User Manual v1.0.doc ©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk, fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur. -
Page 2: Table Of Contents
INLEIDING ............................4 ........................5 OORVERSTERKER ........................... 6 ROCESSING ............................6 OEDING ............................6 PTIES EIGENSCHAPPEN ‘AUDYN PRE-2’ ....................7 SPECIFICATIES AUDYN PRE-2 ..................... 8 VEILIGHEID INSTRUCTIES......................10 ......................... 10 AARSCHUWING AANSLUITINGEN ........................... 11 ..........................11 PMERKINGEN ........................12 ANSLUITPANEEL ........................ - Page 3 Timeless Perfection Document historie Versie Datum Auteur Omschrijving v1.0 21-11-2006 R.Voshol uitgave _____________________________________________________________________ 3/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®...
-
Page 4: Inleiding
Timeless Perfection Inleiding De PRE-2 is een high-end stereo voorversterker uit de Audyn lijn. De metalen behuizing, vervaardigd uit 1,5 mm dik gegalvaniseerd staalplaat fungeert als stabiele basis voor de diverse elektronica printen en beschermt de elektronische schakelingen tegen elektromagnetische en hoogfrequente storingen. Het 10 mm dik geanodiseerd frontpaneel geeft het product een state-of-the-art aanzien en is verkrijgbaar in de kleuren geborsteld zilver of zwart. -
Page 5: Voorversterker
Hiermee blijven uitstekende klankeigenschappen en een perfecte gelijkloop tussen de kanalen gewaarborgd. lijnversterker van de PRE-2 is modulair opgebouwd rondom twee ‘Low Noise Precision Operational Amplifiers’ OPA27 van Burr-Brown. De lijnversterker module bestaat per kanaal uit twee trappen: o Een ingangsversterker, o Een uitgangsbuffer. -
Page 6: Processing
Timeless Perfection Processing De PRE-2 kan in de processing [PROC] mode gezet worden. Dit houdt in dat de voor- en eind- versterker van elkaar worden losgekoppeld. Hierbij wordt de uitgang van de voorversterker en de ingang van de eindversterker naar buiten gebracht. Dit opent de mogelijkheid om tussen de voor- en eind- versterker een audio processor of audio equalizer te plaatsen. -
Page 7: Eigenschappen 'Audyn Pre-2
Luchtdichte goudcontact relais in schakel- en muting circuits, • Vergulde stereo (RCA cinch) in- en uitgangsbussen voor: o 6 ingangen (L+R), o recorder uitgang (L+R), o 2 voorversterker uitgangen (L+R), o processor uitgang (L+R), o processor ingang (L+R), _____________________________________________________________________ 7/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 8: Specificaties Audyn Pre-2
• Uitgangspanning maximaal in de PROC mode 7 V eff. • +10 dB Versterking per kanaal • -5 dB Versterking recorderkanaal • -109 dB (bij maximum Signaal / ruis verhouding uitgangsignaal) _____________________________________________________________________ 8/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... - Page 9 45 Hz ~ 66 Hz Netspanningfrequentie • 0,5 Amp ET Netzekering • 5 VA Maximum opgenomen vermogen • 2 VA Opgenomen vermogen in stand-by Noot*: THD = Total Harmonic Distortion TIM = Transient Intermodulation Distortion _____________________________________________________________________ 9/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®...
-
Page 10: Veiligheid Instructies
Slechte werking of het defect raken van de versterker kan hier het gevolg van zijn. o Reinig de versterker niet met water of chemische oplosmiddelen. Gebruik hiervoor een schone droge doek. _____________________________________________________________________ 10/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 11: Aansluitingen
Bind de luidsprekersnoeren niet samen met de andere aansluitsnoeren, er kunnen hierdoor bijgeluiden optreden. o Gebruik goede kwaliteit verbindingskabels met vergulde cinch connectoren welke goed klemmend op de aansluitbussen van de apparatuur aangesloten kunnen worden. _____________________________________________________________________ 11/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 12: Aansluitpaneel
Timeless Perfection Aansluitpaneel Op het achterpaneel van de Audyn PRE-2 bevinden zich de volgende aansluitingen: o Processor in en outputs, o Recorder, Pre 1 en Pre 2 outputs, o Line level inputs, o AC power. In de volgende paragraaf worden deze aansluitingen nader gespecificeerd. -
Page 13: Aansluitgegevens
TV ingang Links R (Rode Bus) TV ingang Rechts L (Witte Bus) AUX ingang Links R (Rode Bus) AUX ingang Rechts AC power (3 polige IEC aansluiting) Netspanning (Line) Aarde (Earth) Netspanning (Neutral) _____________________________________________________________________ 13/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 14: Aansluitschema
Timeless Perfection Aansluitschema Onderstaande tekening geeft weer hoe de Audyn PRE-2 aangesloten kan worden. Hoe een en ander uiteindelijk wordt aangesloten is afhankelijk van uw configuratie. Optioneel aansluitbare apparatuur Audio Processor Eindversterker Luidsprekers MP3 speler/ iPod Audyn PRE-2 230V AC... -
Page 15: Bediening Audyn Pre-2
Timeless Perfection Bediening Audyn PRE-2 Aan/uit De voorversterker van de ‘Audyn PRE-2’ staat altijd onder spanning. In de stand-by stand wordt alleen de ingangskeuze Led en het ingangsrelais uitgeschakeld. Functie Omschrijving Power Led Brand continue in de stand-by stand. Dooft bij power on. -
Page 16: Ingangskeuze
Geschikt voor TV toestel met 2 analoge audio uitgangen. o AUX Geschikt voor overige apparatuur met 2 analoge audio uitgangen. Noot: Gezien alle ingangen identiek aan elkaar zijn kunnen andere dan aangegeven toestellen ook op de PRE-2 worden aangesloten _____________________________________________________________________ 16/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 17: Instellingen
Regelt het volume in 34 logaritmische stappen • Stap 0 = mute • Stap 34 = volume maximaal Processor Functie Omschrijving PROC o Mogelijkheid tot tussenschakelen van een externe signaalverwerkingseenheid zoals een audio equalizer. _____________________________________________________________________ 17/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 18: Afstandsbediening
Timeless Perfection Afstandsbediening Met de Audyn afstandsbediening kunnen de volgende functies remote worden bediend: Power On / Stand-by Volume ‘harder’ Volume ‘zachter’ CD bron keuze MD bron keuze DAT bron keuze TUNER bron keuze TV bron keuze AUX bron keuze... -
Page 19: Configuratie Formulier
Timeless Perfection Configuratie formulier Onderstaand formulier biedt de gebruiker de mogelijkheid om alle op de PRE-2 aangesloten apparatuur te registreren. Persoonlijke gegevens Naam Datum Serienummer PRE-2 Aangesloten apparatuur o Merk/ type o Serienummer o Merk/ type o Serienummer o Merk/ type... -
Page 20: Audyn Productlijn
Timeless Perfection Audyn productlijn COM-2 (geintegreerde 2 kanaals versterker) COM-6 (geintegreerde 6 kanaals versterker) Afstandsbediening PRE-2 (2 kanaals voorversterker) PRE-6 (6 kanaals voorversterker) AMP-200 (2 kanaals eindversterker) AMP-300 (3 kanaals eindversterker) _____________________________________________________________________ 20/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®... -
Page 21: Referenties
Timeless Perfection Referenties Audyn http://www.audyn.com HiFi.nl http://www.hifi.nl/recensies.php?id=2723 RuVox® http://www.ruvox.nl _____________________________________________________________________ 21/21 Audyn PRE-2 User Manual v1.0.doc RuVox ®...
